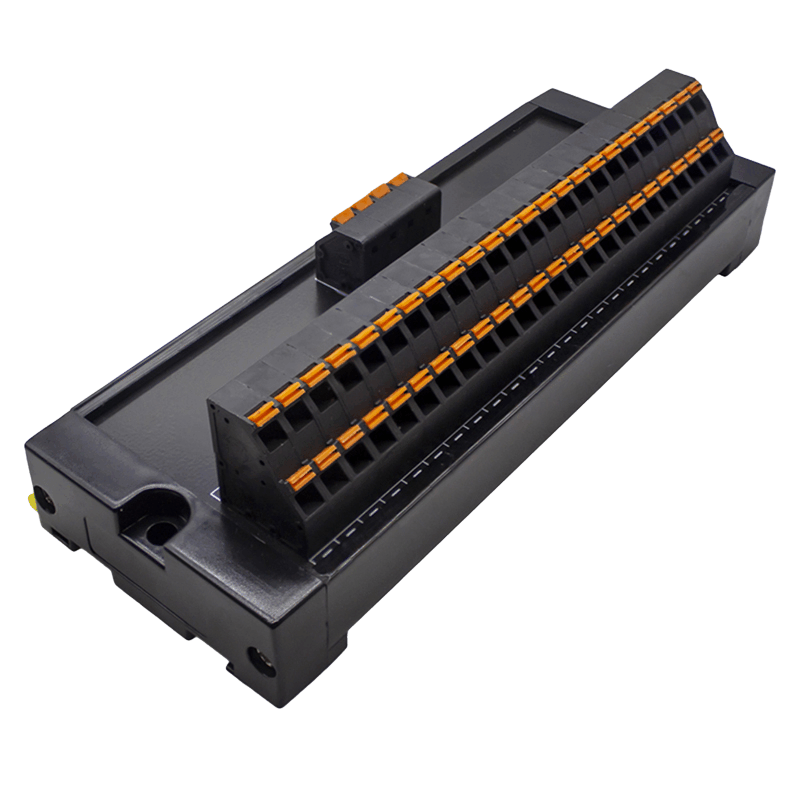

Compact DIN Rail Terminal Box with 1-In 24-Out Output Design | HM02-24M
Compact DIN Rail Terminal Box with 1-In 24-Out Output Design | HM02-24M - 画像 (2)

1入力24出力設計のコンパクトなDINレール端子ボックス

Product Function: one-in/multiple-out terminal box
Rated Voltage: 300V
Input max current(single-channel): 10A
Input/output terminal interface/usable wire diameter: 24-12AWG/0.5-2.5mm2

見積りに追加
Model（Spring） Size（L*W*Hmm） Model（Screw） Size (L*W*Hmm)
HM02-06D 55*55*42mm FM02-08D 65*55*43.2mm
HM02-12D 85*55*42mm FM02-10D 75*55*43.2mm
HM02-24D 145*55*42mm FM02-16D 106*55*43.2mm

Features:

Wiring efficiency is greatly enhanced
Fully replace common connecting terminal block
Neat wiring cabinet

Operating function as follows:

1.Easy and efficient wiring way
2.Can be installed on TH35 and G-type rall
3.Frame way to put wiring in place

Specifications:

定格電流 1A
定格電圧 DV24V
Wire range 1.5mm2 following / AWG16

Dimension:

Wiring Diagram:

Wire stripping Recommendation:


MIL Jack Connector

Body Material PBTV-0
Terminal Material Copper Alloy
Plating Pin corners are fully gold plated
Reference Standard UL
Rated Current 2A
Contact resistance <20mΩ



European Terminal Blocks

Body Material PA66V-0
Terminal Material Phosphor copper
Plating Tin plated
Certification UL, CE, VDE
Rated Current 10A
トルク 0.4NM(3.5lb-in)



Terminal Body

Body Material PA66V-0
Cover material PC V-0
Fasteners PC V-0
Authenticate CE
Fixing screw material SUS304
PCB board material FR-4
