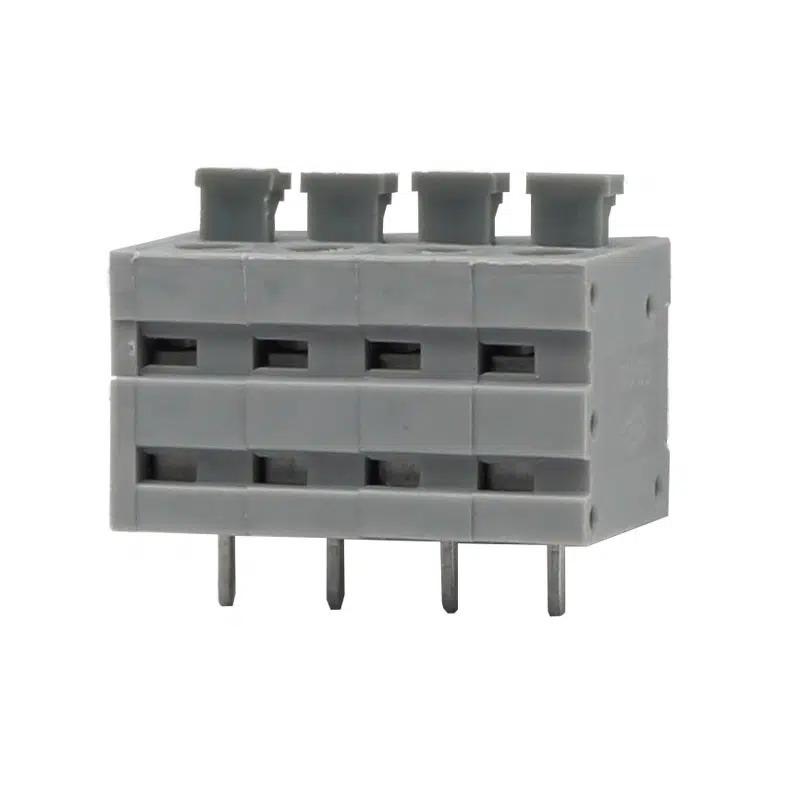

デグソン対応PCB端子台

Weidm'llerグレーハウジングと互換性のあるPCB端子台 確実な取り付け

定格電流：10A
定格電圧：300V
ワイヤー範囲：26-14AWG
ピッチ：5.0mm
実装：ウェーブはんだ付け

見積りに追加

製品認証

交換互換性

  • 機能タイプ5.0mmピッチ固定式PCBスプリング端子台（縦型）
  • 代替モデルDG211V

製品の利点

  • ☑ 産業用および電力用標準5.0mmピッチ。
  • ☑ PCBレイアウトをすっきりと整理できる、垂直（上部）配線エントリー。
  • ☑ 堅牢なケージクランプ接続により高い信頼性を確保。

アプリケーション・シナリオ

  • 電源
  • 周波数インバーター
  • オートメーションコントローラ

接続容量

導体断面 0.2～1.5mm²の範囲
導体断面がフレキシブル 0.2～1.5mm²の範囲
AWG 26~16AWG
ストリップの長さ 8mm





電気パラメータ UL

定格電圧 (B) 300V
定格電圧 (D) 300V
定格電流 (B) 8A
定格電流 (D) 8A





電気パラメーター lEC

定格電圧 250V
定格電流 15A
定格電圧(III/2) 250V
定格サージ電圧(III/2) 2KV





ltemプロパティ

接続方向 90°
設置タイプ PCB溶接
ピン配列 直線一列
接続方法 プッシュ・イン・スプリング接続
ピッチ 5mm
ポテンシャル数 2-24P
プラグ可能かどうか いいえ
行数 1





材料データ

環境項目 REACH/RoHS対応
接触材料 銅合金
接点金属表面 錫メッキ
断熱材 PA66
断熱材グループ Ⅰ
難燃性 UL94V-0





機械試験

テスト仕様 UL1059/IEC60998





環境データ

周囲温度（動作時） -40℃~105℃（ディレーティングカーブによる）



ブランド AOSI
梱包ユニット 100
最低発注量 50
製品重量(g)：
01P 1.17
02P 2.16
03P 3.13
04P 4.12
05P 5.11
06P 6.13
07P 7.15
08P 8.17
09P 9.19
10P 10.1
11P 11.11
12P 12.11
14P 14.14
15P 15
16P 16.01
17P 17
23P 23.01
25P 25
FS1.5-XX-500-02AOSI.pdf
PDFダウンロード
