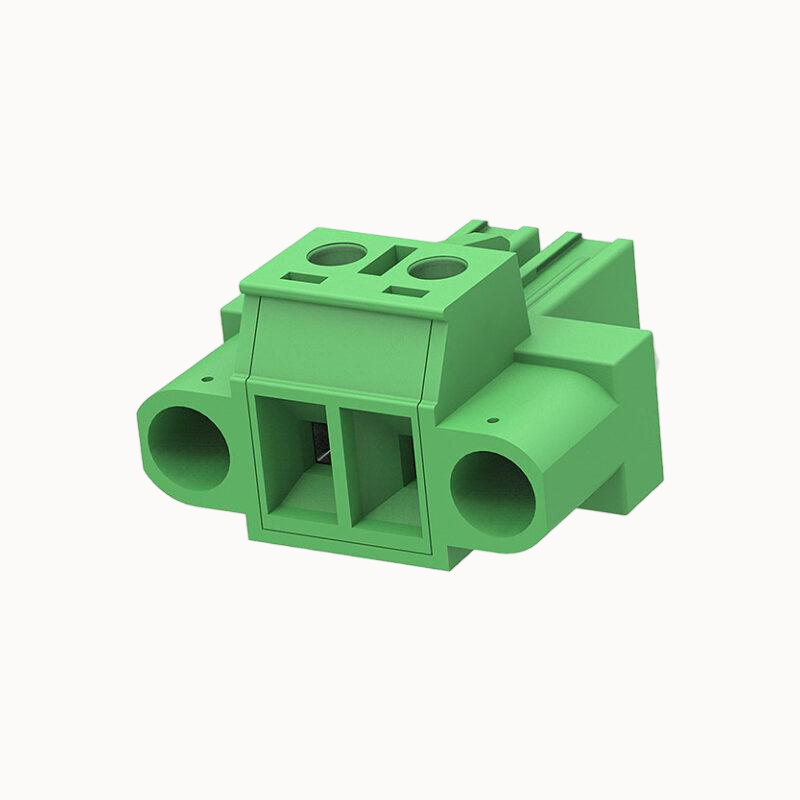

Modular Plug in Terminal Block | PCB Mountable | FPC4-XX-762-00M

Modular Plug in Terminal Block PCB Mountable

,Rated current:30A.
Rated voltage (III/2):300V,
pitch:7.62mm,
Color:green,
接触面：錫

モデル

ポジション

見積りに追加

製品認証

交換互換性

Series Description: High-current 7.62mm pluggable series with mounting flange
Alternative Models: 5EDGKM

製品の利点

☑ Provides an extremely secure, fixed connection for high-current and large-gauge wires.
☑ Flanges prevent accidental disconnection due to vibration or cable strain.
☑ Ensures maximum reliability for critical power links.

アプリケーション・シナリオ

Uninterruptible Power Supplies (UPS)
Industrial power systems
Motor connection terminals

接続容量

導体断面	0.5～1.5mm²の範囲
導体断面がフレキシブル	0.5～1.5mm²の範囲
AWG	28~16AWG
トルク	0.2N.m
ストリップの長さ	7mm

電気パラメータ UL

定格電圧 (B)	300V
定格電圧 (D)	300V
定格電流 (B)	8A
定格電流 (D)	8A

電気パラメーター lEC

定格電圧	250V
定格電流	7A
定格電圧(II/2)	250V
定格サージ電圧(II/2)	2.5KV

ltemプロパティ

接続方向	0°
接続方法	ねじ接続
ドライバー	マイナスドライバー
ネジ山	M2
ピッチ	7.62mm
ポテンシャル数	2-12P
プラグ可能かどうか	はい
行数	1

材料データ

環境項目	REACH/RoHS対応
接触材料	銅合金
接触部金属表面	錫メッキ
断熱材	PA66
断熱材グループ	Ⅰ
難燃性	UL94V-0

機械試験

テスト仕様

iec61984/ ul1059

環境データ

周囲温度（動作時）

-40℃~105℃（ディレーティングカーブによる）

ブランド	AOSI
梱包ユニット	100
最低発注量	50

製品重量(g)：
02P	12.33
03P	15.44
04P	19
05P	22.56
06P	25.96
07P	29.52
08P	33.08
09P	36.25
10P	39.06
12P	46.18

FPC4-XX-762-00MAOSI.pdf
