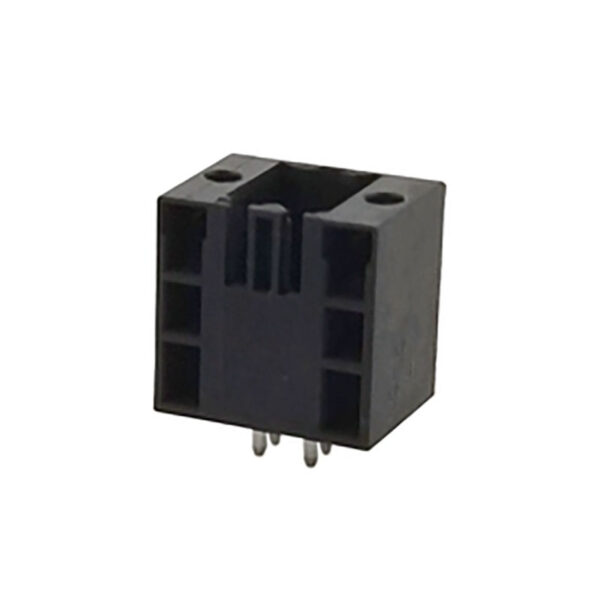

Pluggable Terminal Block alternative to Phoenix Contact | Right Angle Solder Legs | FPH1.5-XX-350-29

Pluggable Terminal Block alternative to Phoenix Contact Right Angle Solder Legs

Rated current:8A.Rated voltage ???a???/2???:300V,Cross section:1.0mm?2,pitch:3.5mm,Color:black,Contact surface :Tin

モデル

ポジション

見積りに追加

製品認証

交換互換性

Series Description: 3.5mm pitch Shrouded Header (Vertical with Latches)
Alternative Models: 15EDGVHDM

製品の利点

☑ Locking latches on the side provide a secure connection that resists shock and vibration.
☑ Shrouded design protects pins and ensures proper plug orientation.
☑ A step-up in reliability from standard unshrouded headers.

アプリケーション・シナリオ

High-vibration environments
Automotive electronics
Field-based control units

電気パラメータ UL

定格電圧 (B)	150V
定格電流 (B)	10A
定格電流 (C)	10A
定格電流 (C)	50A

電気パラメーター lEC

定格電圧	200V
定格電圧(III/3)	80V
定格電流	10A
定格電圧(III/2)	200V
定格電圧(II/2)	320V
定格サージ電圧(III/3)	2.5KV
定格サージ電圧(III/2)	2.5KV
定格サージ電圧(II/2)	2.5KV

ltemプロパティ

接続方向	90°
設置タイプ	PCB溶接
ピン配列	直線二列
ピッチ	3.5mm
ポテンシャル数	2-12P
行数	2

材料データ

環境項目	REACH/RoHS対応
接触材料	銅
接触部金属表面	錫メッキ
断熱材	耐高温素材
貝殻の色	ブラック
断熱材グループ	Ⅲa
難燃性	UL94V-0

機械試験

周囲温度（動作時）

-30℃~120℃(depending on derating curve)

ブランド	AOSI
梱包ユニット	100
最低発注量	50

製品重量(g)：
04P	2.21
06P	2.61
08P	3.02
10P	3.42
12P	3.82
14P	4.23
16P	4.63
18P	5.03
20P	5.44
22P	5.84
24P	6.24
26P	6.64
28P	7.05
30P	7.45
32P	7.86
34P	8.26
36P	8.66
38P	9.06
40P	9.47
42P	9.87
44P	10.27
46P	10.68

FPH1.5-XX-350-29AOSI.pdf
