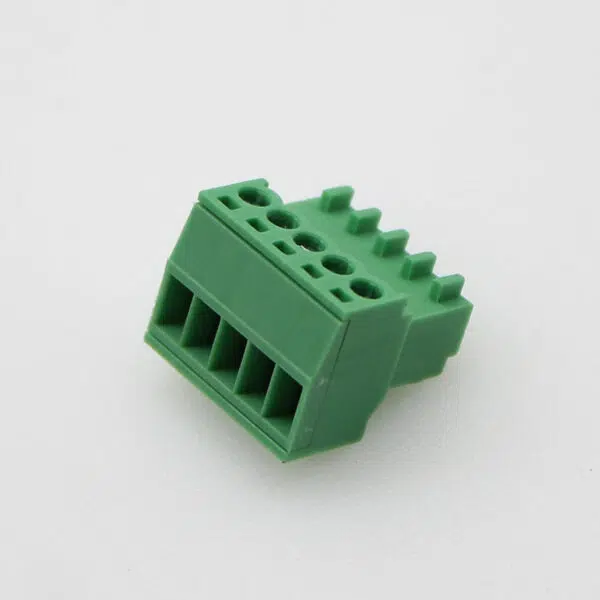

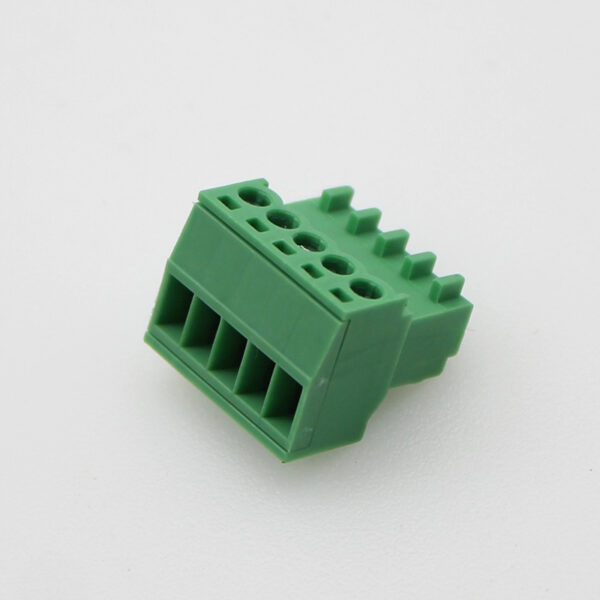

Pluggable Terminal Block Male and Female | 2.54mm Pitch | FPC1-XX-254-00

Pluggable Terminal Block Male and Female 2.54mm Pitch

定格電流：5A
定格電圧：150V
Pitch: 2.54mm

モデル

ポジション

見積りに追加

製品認証

交換互換性

Compatible with: Phoenix Contact MCO.5-ST-2.54
Alternative to: General 2.54mm pluggable series
Replacement for: 15EDGK / KF2EDGK

製品の利点

☑ Modular socket compatibility allows flexible system upgrades
☑ Quick-connect terminals reduce assembly time
☑ Double-row configuration supports complex wiring needs

アプリケーション・シナリオ

Telecom infrastructure
Automation lines
Test and measurement systems

接続容量

導体断面	0.5～1.5mm²の範囲
導体断面がフレキシブル	0.5～1.5mm²の範囲
AWG	20~16AWG
ストリップの長さ	12mm

電気パラメータ UL

定格電圧 (B)	300V
定格電圧 (D)	300V
定格電流 (B)	6A
定格電流 (D)	6A

電気パラメータ UL

定格電圧	400V
定格電圧(III/3)	320V
定格電流	6A
定格電圧(III/2)	400V
定格電圧(II/2)	630V
定格サージ電圧(III/3)	4KV
定格サージ電圧(III/2)	4KV
定格サージ電圧(II/2)	4KV

ltemプロパティ

接続方向	0°
接続方法	プッシュ・イン・スプリング接続
ピッチ	6.35mm
ポテンシャル数	2-12P
プラグ可能かどうか	はい
行数	2

材料データ

環境項目	REACH/RoHS対応
接触材料	銅合金
接点金属表面	錫メッキ
接触部金属表面	錫メッキ
断熱材	PA66
貝殻の色	グレー
断熱材グループ	Ⅰ
難燃性	UL94V-0

機械試験

テスト仕様

iec61984/ ul1059

環境データ

相対湿度（保管/輸送）	30% ~ 70%
周囲温度（組み立て）	-5℃~100℃
周囲温度（動作時）	-40℃~105℃（ディレーティングカーブによる）
周囲温度（保管／輸送）	-40℃~70℃

ブランド	AOSI
梱包ユニット	100
最低発注量	50

FPC1-XX-254-00AOSI.pdf
