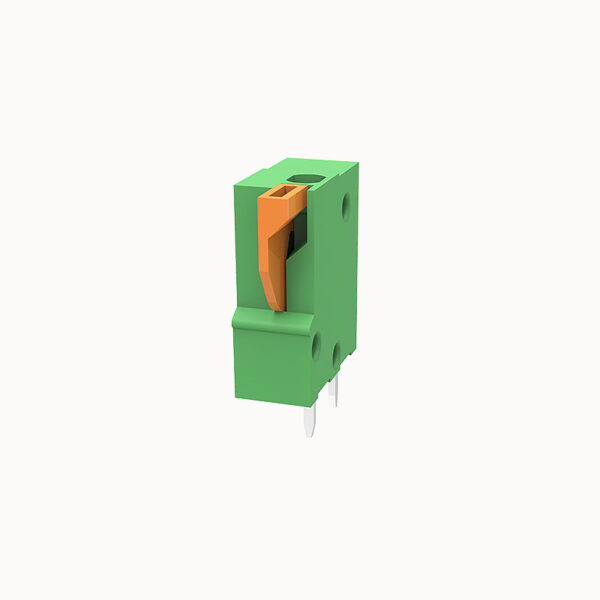

Push-in Terminal Block

Push in Terminal Block UL Certified Compact Green Housing

Rated current: 4 A
定格電圧：150V
Wire range: 26-18 AWG
Pitch: 2.54 mm
実装：ウェーブはんだ付け

見積りに追加

製品認証

交換互換性

  • Series Description: 2.54mm pitch Pluggable Spring Terminal Block
  • Alternative Models: DG141V

製品の利点

  • ☑ Ultra-compact 2.54mm pitch for miniature electronic applications.
  • ☑ Pluggable design allows for easy pre-wiring and fast final assembly.
  • ☑ Spring connection for quick and secure tool-free wiring.

アプリケーション・シナリオ

  • Measurement and control technology
  • Embedded systems
  • Communication devices

接続容量

導体断面 0.2～1.0mm²の範囲
導体断面がフレキシブル 0.2～1.0mm²の範囲
AWG 24~20AWG
ストリップの長さ 11mm







電気パラメータ UL

定格電圧 (B) 150V
定格電圧 (C) 150V
定格電圧 (D) 150V
定格電流 (B) 2A
定格電流 (D) 2A
定格電流 (C) 2A









電気パラメーター lEC

定格電圧 130V
定格電流 6A
定格電圧(III/2) 130V
Rated power frequency voltage(1min) 1.25KV







ltemプロパティ

接続方向 90°
設置タイプ PCB溶接
ピン配列 直線二列
接続方法 プッシュ・イン・スプリング接続
ピッチ 2.54mm
ポテンシャル数 2~24P
プラグ可能かどうか いいえ
行数 1





材料データ

環境項目 REACH/RoHS対応
接触材料 銅合金
接点金属表面 錫メッキ
断熱材 PA66
断熱材グループ Ⅰ
難燃性 UL94V-0





機械試験

テスト仕様 UL1059/IEC60998





環境データ

周囲温度（動作時） -40℃~105℃（ディレーティングカーブによる）



ブランド AOSI
梱包ユニット 100
最低発注量 50
製品重量(g)：
01P 0.81
02P 1.31
03P 1.81
04P 2.31
05P 2.8
06P 3.3
07P 3.8
08P 4.3
09P 4.8
10P 5.3
11P 5.8
12P 6.29
13P 6.79
14P 7.29
15P 7.78
16P 8.28
17P 8.78
18P 9.28
20P 10.27
23P 11.77
24P 12.26
25P 12.76
27P 13.76
28P 14.27
30P 15.25
32P 16.25
FS1-XX-254-00AOSI.pdf
PDFダウンロード
Alternative to Degson PCB Terminal Block

Alternative to Degson PCB Terminal Block | 2.54mm Pitch Factory Direct | FS1-XX-254-01

Rated current: 4 A 定格電圧：150V Wire range: 26-18 AWG Pitch: 2.54 mm 実装：ウェーブはんだ付け
