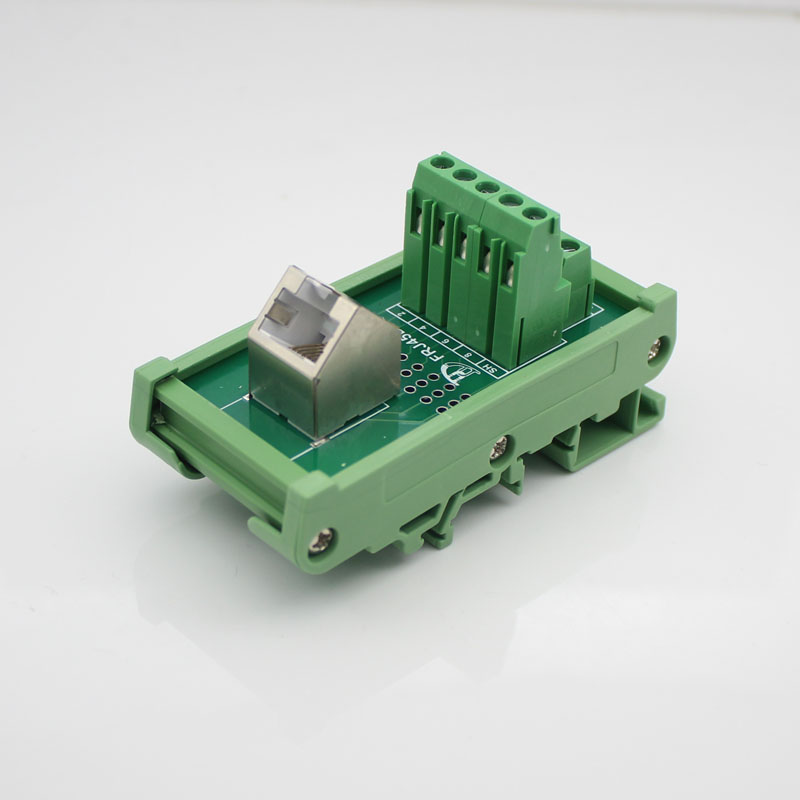

RJ45 to 10P Screw Terminal Module for DIN Rail Mounting | FRJ45D-02S

DINレールマウント用RJ45-10Pネジ端子モジュール

Product Function: D-SUB terminal box
Rated Voltage: DC24V
Input max current(single-channel): 1A
Input terminal interface/usable wire diameter:RJ45
Output terminal interface/usable wire diameter: 24-12AWG/0.5-2.5mm2

見積りに追加
Model（Spring） タイプ Size（L*W*Hmm）
RJ45D-01 45° 24*85.3*38.7mm
RJ45D-01 90°
RJ45D-02 45° 35*85.3*46.9mm
RJ45D-02 90°
RJ45D-02 180°
RJ45D-02S 45° 40*85.3*46.9mm
RJ45D-02S 90°

Operating function as follows:

1.Easy and efficient wiring way
2.Can be installed on TH35 and G-type rall
3.Frame way to put wiring in place

Specifications:

定格電流 1A
定格電圧 DV24V
Wire range 1.5mm2 following / AWG16

Dimension:

Wiring Diagram:

Wire stripping Recommendation:


MIL Jack Connector

Body Material PBTV-0
Terminal Material Copper Alloy
Plating Pin corners are fully gold plated
Reference Standard UL
Rated Current 2A
Contact resistance <20mΩ



European Terminal Blocks

Body Material PA66V-0
Terminal Material Phosphor copper
Plating Tin plated
Certification UL, CE, VDE
Rated Current 10A
トルク 0.4NM(3.5lb-in)



Terminal Body

Body Material PA66V-0
Cover material PC V-0
Fasteners PC V-0
Authenticate CE
Fixing screw material SUS304
PCB board material FR-4
