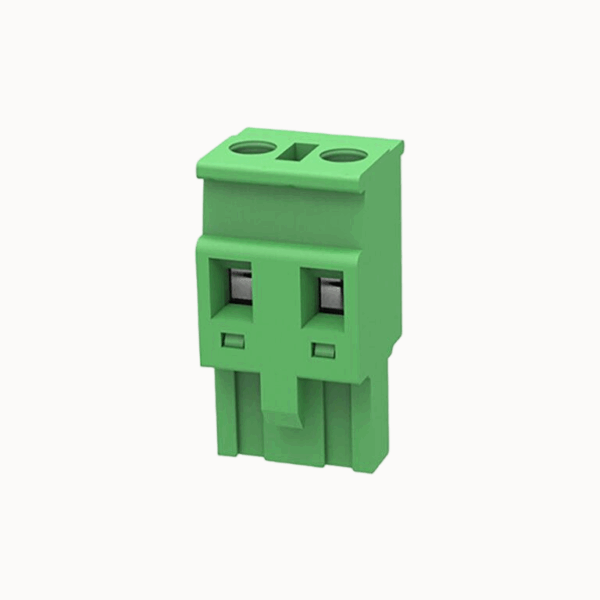

Tool-free Plug in Terminal Block | Factory Price Available | FPC2.5-XX-750-03

Tool-free Plug in Terminal Block Factory Price Available

,Rated current:15A.
Rated voltage (III/2):300V,
pitch:7.5mm,
Color:green,
接触面：錫

モデル

ポジション

見積りに追加

製品認証

交換互換性

Functional Type: 7.50/7.62mm double-level pluggable power series
Alternative Models: Dinkle 3ESDP

製品の利点

☑ Double-level design provides high connection density for power circuits.
☑ Saves significant board space compared to single-level connectors with the same pole count.
☑ Large pitch accommodates higher power and voltage requirements.

アプリケーション・シナリオ

Power distribution in compact cabinets
ビルディング・オートメーション・システム
High-density I/O power links

接続容量

導体断面	1.0～2.5mm²の範囲
導体断面がフレキシブル	1.0～2.5mm²の範囲
AWG	30~12AWG
トルク	0.4N.m
ストリップの長さ	6mm

電気パラメータ UL

定格電圧 (B)	300V
定格電圧 (D)	300V
定格電流 (B)	20A
定格電流 (D)	10A

電気パラメーター lEC

定格電圧	250V
定格電流	18A
定格電圧(III/2)	250V
定格サージ電圧(III/2)	2KV

ltemプロパティ

接続方向	90°
設置タイプ	PCB溶接
ピン配列	直線一列
接続方法	ねじ接続
ドライバー	マイナスドライバー
ネジ山	M2.5
ピッチ	7.5mm
ポテンシャル数	2-12P
プラグ可能かどうか	いいえ
行数	1

材料データ

環境項目	REACH/RoHS対応
接触材料	銅合金
接点金属表面	錫メッキ
断熱材	PA66
断熱材グループ	Ⅰ
難燃性	UL94V-0

機械試験

テスト仕様

UL1059/IEC60998

環境データ

周囲温度（動作時）

-40℃~105℃（ディレーティングカーブによる）

ブランド	AOSI
梱包ユニット	100
最低発注量	50

製品重量(g)：
03P	6.641
04P	8.472
05P	10.339
06P	15.216
08P	17.324

FPC2.5-XX-750-03AOSI.pdf
