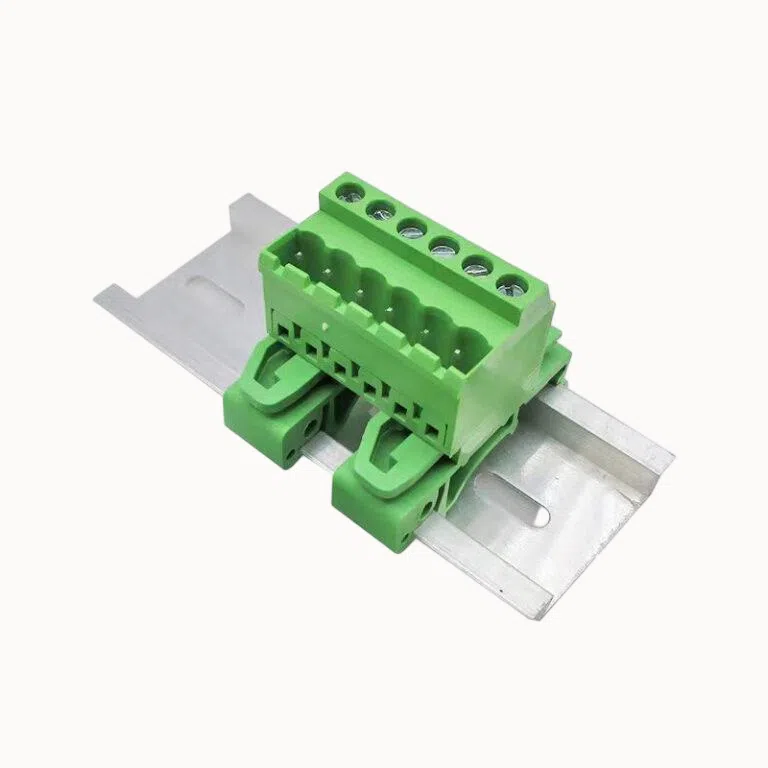

Multi-pin Pluggable Terminal Block | Reliable Locking System | FPC2.5-XX-508-13

Multi-pin Pluggable Terminal Block Reliable Locking System

Corrente nominal: 15A
Tensão nominal: 300V
Passo:5,08mm

Adicionar à cotação

Certificação de produtos

Compatibilidade de substituição

  • Compatible with: Phoenix Contact: MSTBVK 2.5-G-5.08
  • Alternative to: Dinkle: 2ESDFN, 2EDG-UDB

Vantagens do produto

  • ☑ Double-level design provides twice the connection density in the same footprint.
  • ☑ Significantly saves PCB real estate.
  • ☑ Each level has a clear screw access point for reliable connections.

Cenários de aplicação

  • Complex control cabinets with limited space
  • Signal multiplexing boards
  • PLC and distributed control systems (DCS)

Capacidade de ligação

Secção transversal do condutor sólido 0,2~2,5mm²
Secção transversal do condutor flexível 0,2~2,5mm²
AWG 28~12AWG
Binário 0.6N.m
Comprimento da tira 7mm





Parâmetros eléctricos UL

Tensão nominal (B) 300V
Tensão nominal (D) 300V
Corrente nominal (B) 15A
Corrente nominal (D) 10A





Parâmetros eléctricos lEC

Tensão nominal 320V
Tensão nominal (III/3) 250V
Corrente nominal 12A
Tensão nominal (III/2) 320V
Tensão nominal(II/2) 630V
Tensão nominal de pico (III/3) 4KV
Tensão nominal de pico (III/2) 4KV
Tensão nominal de pico (II/2) 4KV





ltem propriedades

Direção da ligação 0°
Tipo de instalação Rail mounting
Disposição dos pinos Linha única em linha reta
Método de ligação Ligação roscada
Chave de fendas Chave de fendas
rosca de parafuso M3
Passo 5,08 mm
Número de potenciais 2-12P
Conectável ou não Sim
Número de linhas 1





Dados do material

Artigos ambientais Em conformidade com REACH/RoHS
Material de contacto cobre
Ponto de contacto superfície metálica estanhado
Superfície metálica da zona de contacto estanhado
Materiais de isolamento PA66
Grupo de materiais de isolamento Ⅰ
Classificação de inflamabilidade UL94V-0





Ensaios mecânicos

Especificação de ensaio IEC61984/ UL1059





Dados ambientais

Temperatura ambiente (funcionamento) -40℃~105℃(dependendo da curva de desclassificação)



Marca AOSI
Unidade de embalagem 100
Quantidade mínima de encomenda 50
Peso do produto (g):
02P 8.73
03P 10.93
04P 13.13
05P 18.8
06P 20.9
07P 22.25
08P 24.64
09P 27.5
10P 33.85
11P 36
12P 38.5
13P 41.1
15P 47.5
16P 47.5
18P 59.38
20P 60.85
23P 62.14
24P 66.67
FPC2.5-XX-508-13AOSI.pdf
