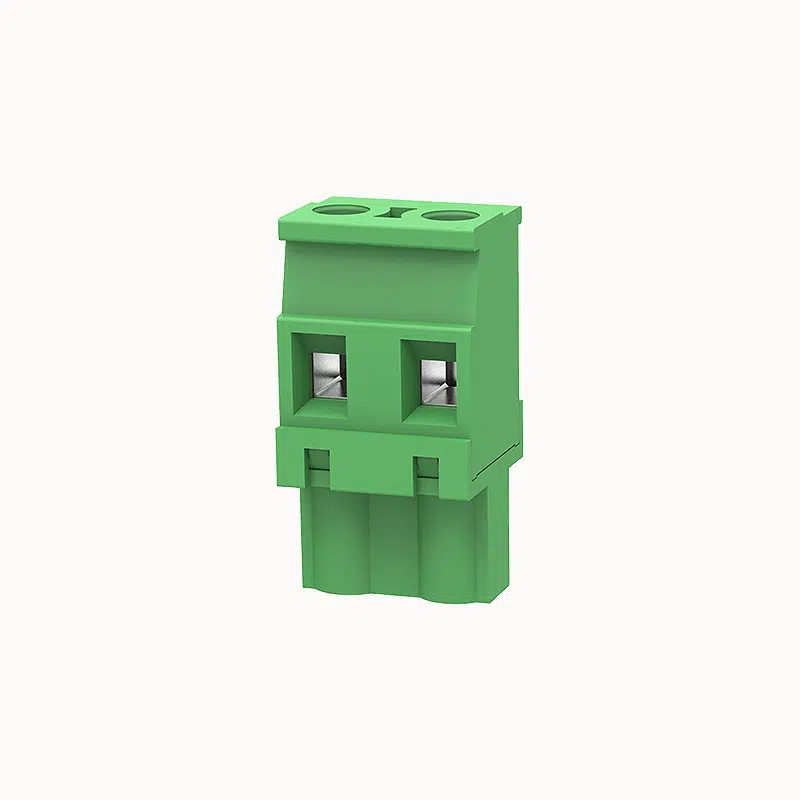

Secure Locking Plug in Terminal Block | Compact Design | FPC2.5-XX-762-05

Secure Locking Plug in Terminal Block Compact Design

Corrente nominal:10A
Rated voltage （III/2）:400V
pitch:7.62mm
Cor: verde
Superfície de contacto :Estanho

Adicionar à cotação

Certificação de produtos

Compatibilidade de substituição

  • Series Description: 7.50/7.62mm pitch vertical entry pluggable series
  • Alternative Models: 2EDGKB

Vantagens do produto

  • ☑ Vertical (top) wire entry allows for high-density placement of plugs side-by-side.
  • ☑ Easy wire access from above, convenient for maintenance.
  • ☑ Wide pitch for high-power connections.

Cenários de aplicação

  • Switchgear and control panels
  • Power distribution units (PDUs)
  • Instrumentation panels

Capacidade de ligação

Secção transversal do condutor sólido 0,2~2,5mm²
Secção transversal do condutor flexível 0,2~2,5mm²
calibrador de folga a x b／diâmetro 2,8 mm x2,4 mm/2,5 mm
AWG 30~12AWG
Binário 0,5N.m
Comprimento da tira 7mm





Parâmetros eléctricos UL

Tensão nominal (B) 600V
Tensão nominal (C) 600V
Corrente nominal (B) 15A
Corrente nominal (C) 15A





Parâmetros eléctricos lEC

Tensão nominal 1000V
Tensão nominal (III/3) 1000V
Corrente nominal 18A
Tensão nominal (III/2) 1000V
Tensão nominal(II/2) 1000V
Tensão nominal de pico (III/3) 8KV
Tensão nominal de pico (III/2) 8KV
Tensão nominal de pico (II/2) 8KV







ltem propriedades

Direção da ligação 90°
Disposição dos pinos Linha única em linha reta
Método de ligação Ligação roscada
Chave de fendas Chave de fendas
rosca de parafuso M3
Passo 7,62 mm
Número de potenciais 2-12P
Conectável ou não Sim
Número de linhas 1





Dados do material

Artigos ambientais Em conformidade com REACH/RoHS
Material de contacto Liga de cobre
Ponto de contacto superfície metálica estanhado
Superfície metálica da zona de contacto estanhado
Materiais de isolamento PA66
Cor da casca verde
Grupo de materiais de isolamento Ⅰ
Classificação de inflamabilidade UL94V-0





Ensaios mecânicos

Especificação de ensaio IEC61984/ UL1059





Dados ambientais

Temperatura ambiente (funcionamento) -40℃~105℃(dependendo da curva de desclassificação)



Marca AOSI
Unidade de embalagem 100
Quantidade mínima de encomenda 50
Peso do produto (g):
02P 3.53
03P 5.41
04P 7.29
05P 9.17
06P 11.05
07P 12.93
08P 14.81
FPC2.5-XX-762-05AOSI.pdf
Descarregar PDF
