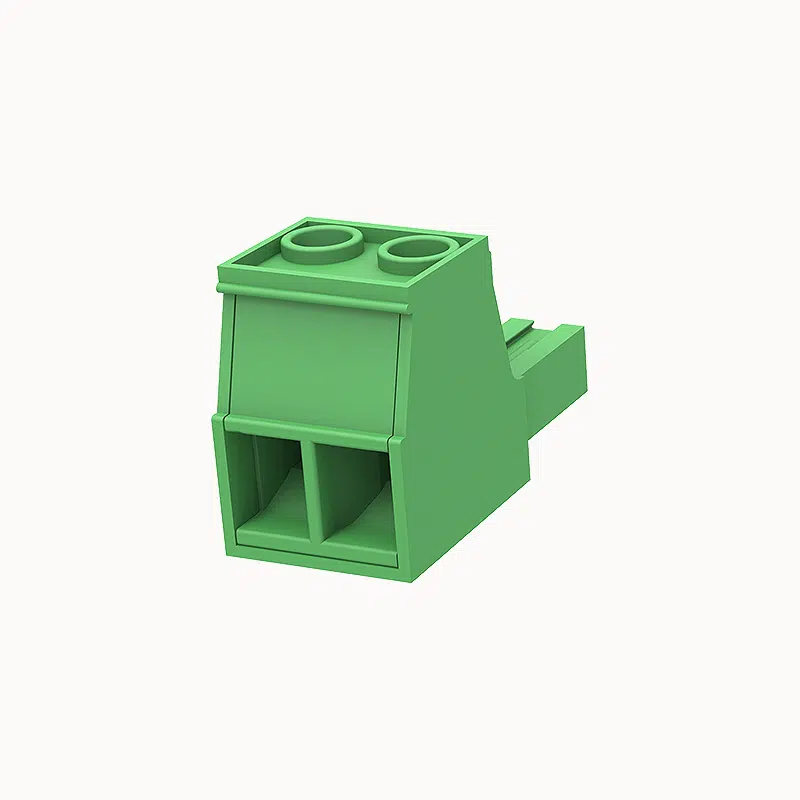

Tool-free Plug in Connector | Reliable Solder Pins | FPC4-XX-1016-00

Tool-free Plug in Connector Reliable Solder Pins

Rated current:57A
Rated voltage (III/3):600V
pitch:10.16mm

Adicionar à cotação

Certificação de produtos

Compatibilidade de substituição

  • Functional Type: Extra-wide 10.16mm pitch high-power connector series
  • Alternative Models: 5EDGK

Vantagens do produto

  • ☑ Extra-wide 10.16mm pitch provides maximum clearance for very high voltage applications.
  • ☑ Accommodates large wire sizes for the highest current ratings in the series.
  • ☑ Ultimate choice for safety and performance in demanding power electronics.

Cenários de aplicação

  • High-voltage power converters
  • Switchgear equipment
  • Power generation systems

Capacidade de ligação

Secção transversal do condutor sólido 0,5~1,5 mm²
Secção transversal do condutor flexível 0,5~1,5 mm²
AWG 28~16AWG
Binário 0,2N.m
Comprimento da tira 7mm





Parâmetros eléctricos UL

Tensão nominal (B) 300V
Tensão nominal (D) 300V
Corrente nominal (B) 8A
Corrente nominal (D) 8A





Parâmetros eléctricos lEC

Tensão nominal 250V
Corrente nominal 7A
Tensão nominal(II/2) 250V
Tensão nominal de pico (II/2) 2,5KV





ltem propriedades

Direção da ligação 0°
Método de ligação Ligação roscada
Chave de fendas Chave de fendas
rosca de parafuso M2
Passo 10.16mm
Número de potenciais 2-12
Conectável ou não Sim
Número de linhas 1





Dados do material

Artigos ambientais Em conformidade com REACH/RoHS
Material de contacto Liga de cobre
Ponto de contacto superfície metálica estanhado
Materiais de isolamento PA66
Grupo de materiais de isolamento Ⅰ
Classificação de inflamabilidade UL94V-0





Ensaios mecânicos

Especificação de ensaio UL1059/IEC60998





Dados ambientais

Temperatura ambiente (funcionamento) -40℃~105℃(dependendo da curva de desclassificação)



Marca AOSI
Unidade de embalagem 100
Quantidade mínima de encomenda 50
Peso do produto (g):
02P 16.841
03P 25.108
04P 33.05
05P 41.477
06P 49.608
08P 63.85
FPC4-XX-1016-00AOSI.pdf
Descarregar PDF

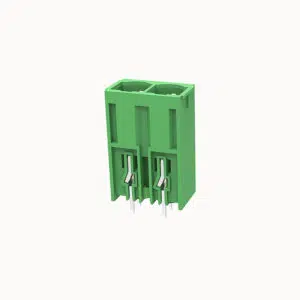

Male Plug in Terminal Block | PCB Mountable | FPM4-XX-1016-00R

Rated current:57A Rated voltage (Ⅲ/3):600V pitch:10.16mm
Saber mais

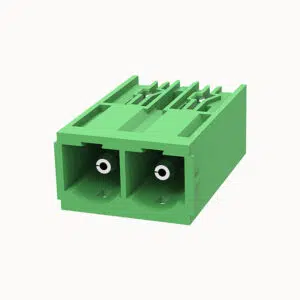

Pin Header Terminal Block | Compact Design | FPM4-XX-1016-00
