Startseite  >  Klemmenblöcke  >  Federklemmleiste  >  FS1.5-XX-350-03

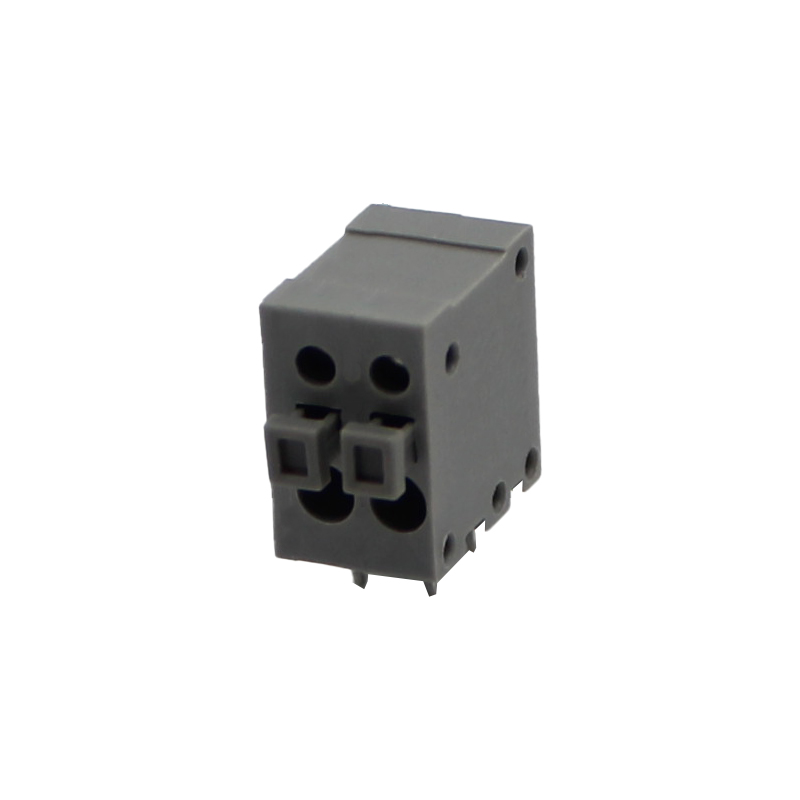

Push-in Terminal Block Replace to WAGO

Push in Terminal Block Replace to WAGO Power Distribution Use

Rated current: 5 A
Nennspannung: 300 V
Wire range: 22-18 AWG
Teilung: 3,5 mm

Zum Angebot hinzufügen

Produktzertifizierung

Ersatz Kompatibilität

  • Series Description: 3.5mm pitch Fixed PCB Spring Terminal Block (Angled)
  • Alternative Models: DG211R

Produktvorteile

  • ☑ Angled wire entry at 45 degrees for comfortable and convenient wiring.
  • ☑ Clear view of the clamping unit during wiring.
  • ☑ Combines proven spring connection with an ergonomic design.

Anwendungsszenarien

  • Industrial interfaces
  • Frequenzumrichter
  • Gebäudemanagementsysteme

Anschlusskapazität

Leiterquerschnitt massiv 0,2~0,5mm²
Leiterquerschnitt flexibel 0,2~0,5mm²
AWG 28~20AWG
Länge des Streifens 9mm







Elektrische Parameter UL

Nennspannung (B) 150V
Nennstrom (B) 5A





Elektrische Parameter lEC

Nennspannung 160V
Nennspannung(III/3) 160V
Nennstrom 3A
Nennspannung(III/2) 160V
Nennspannung(II/2) 320V
Bemessungsstoßspannung(III/3) 2,5KV
Bemessungsstoßspannung(III/2) 2,5KV
Bemessungsstoßspannung(II/2) 2,5KV







ltem-Eigenschaften

Richtung der Verbindung 0°
Art der Installation PCB-Schweißen
Anordnung der Stifte Zweireihig in einer geraden Linie
Verbindungsmethode Steckbare Federverbindung
Stellplatz 3,5 mm
Anzahl der Potenziale 2-24P
Einsteckbar oder nicht keine
Anzahl der Zeilen 1







Angaben zum Material

Umweltbezogene Artikel Konform mit REACH/RoHS
Kontaktmaterial Kupferlegierung
Kontaktstelle Metalloberfläche verzinnt
Dämmstoffe PA66
Gruppe der Dämmstoffe Ⅰ
Entflammbarkeitsklasse UL94V-0





Mechanische Tests

Test-Spezifikation IEC60947/UL1059







Umweltdaten

Umgebungstemperatur (Betrieb) -40℃~105℃(je nach Derating-Kurve)



Marke AOSI
Packungseinheit 100
Mindestbestellmenge 50
Produktgewicht (g):
02P 1.28
03P 1.77
04P 2.33
05P 2.92
06P 3.44
07P 3.91
08P 4.47
09P 5.02
10P 5.58
11P 6.14
12P 6.75
16P 8.93
FS1.5-XX-350-03AOSI.pdf
PDF-Download
