A steckbare Klemmleiste ist ein elektrisches Verbindungselement, das in der Regel aus zwei Teilen besteht: einem abnehmbaren Stecker (male connector) und eine Buchse (female connector) auf einer Leiterplatte oder einer anderen Unterlage befestigt. Ihre Haupteigenschaft ist die "Steckbarkeit", d. h. sie ermöglicht das schnelle und sichere Herstellen oder Trennen elektrischer Verbindungen mit minimalem oder ganz ohne Werkzeug. Sie werden in erster Linie zum Anschluss von Drähten an elektronische Leiterplatten oder Geräte verwendet und bieten eine modulare, wiederholbare Verdrahtungslösung.
Verschiedene Arten von steckbaren Klemmenblöcken
Steckbare Klemmenleisten gibt es in einer großen Vielfalt, und sie können nach ihrer Anschlussart, ihrem Abstand, der Anzahl der Positionen und ihrer Ausrichtung klassifiziert werden, um verschiedenen Anwendungsanforderungen gerecht zu werden.
Nach Verbindungsmethode:

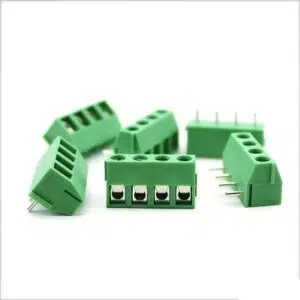

- Schraubverbindung: Eine der gebräuchlichsten Arten, bei der eine Schraube angezogen wird, um den Draht einzuklemmen, wodurch eine sehr sichere Verbindung entsteht.
- Federklemme Anschluss: Der Draht wird mit Federkraft geklemmt, so dass kein Werkzeug oder nur ein kleiner Schraubendreher erforderlich ist. Es bietet eine schnelle Verdrahtung und gute Vibrationsfestigkeit.

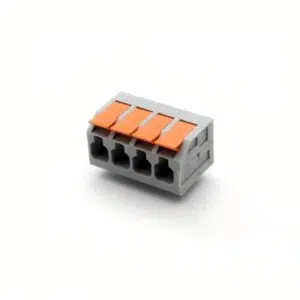

- Push-in-Anschluss: Es wird kein Werkzeug benötigt; das abisolierte Kabel wird einfach direkt in die Klemmenöffnung gesteckt, und ein interner Federmechanismus klemmt es automatisch ein, was eine hohe Effizienz gewährleistet.
Mit Pitch:
Die Teilung bezieht sich auf den Abstand zwischen den Mittelpunkten benachbarter Stifte oder Klemmen und ist ein entscheidender Parameter bei der Auswahl einer Reihenklemme. Übliche Abstände sind:
- 2,54mm (.100″): Wird häufig in kompakten elektronischen Geräten mit hoher Dichte verwendet.
- 3,81mm (.150″): Ein Mittelding zwischen kompakt und Standard, das ein Gleichgewicht zwischen Dichte und Betriebsraum schafft.
- 5,0 mm (.197″): Eine sehr verbreitete Standardsteigung in industriellen Steuerungs- und Leistungsanwendungen.
- 5,08 mm (.200″): Ähnlich wie 5,0 mm, ebenfalls eine häufig verwendete Spezifikation in der Industrie.
- Andere Rastermaße wie 7,62 mm, 10,16 mm usw. sind für Hochstrom- oder Spezialanwendungen geeignet.
Nach Positionen:
Die Anzahl der Positionen in einer Reihenklemme bezieht sich auf die Anzahl der Drähte, die sie anschließen kann. Ab einem Minimum von 2 Positionen zu Multi-Position Blöcke (Dutzende oder sogar Hunderte von Positionen), sollte die entsprechende Anzahl auf der Grundlage der tatsächlichen Schaltungsanforderungen gewählt werden. Bei SPS-Modulen werden beispielsweise häufig mehrpolige Klemmenblöcke benötigt, um eine große Anzahl von Eingangs-/Ausgangssignalen anzuschließen.
Nach Orientierung:
- Rechtwinklig/Horizontal: Die Buchsenstifte liegen parallel zur Leiterplattenoberfläche, und die Verdrahtungsrichtung ist parallel zur Leiterplatte.
- Vertikal: Die Buchsenstifte stehen senkrecht zur Leiterplattenoberfläche, und die Verdrahtungsrichtung ist senkrecht zur Leiterplatte.
- Gewinkelt/versetzt: Zwischen rechtwinklig und senkrecht positioniert, bietet es einen gewissen Neigungswinkel für eine einfachere Bedienung.
Bauteil-Aspekt | Passende Anforderungen |
Anzahl der Pole | Müssen identisch sein (z. B. 2P, 3P, 8P, 24P, usw.) |
Teilung (Abstände) | Gängige Normen: 2,5 mm, 2,54 mm, 3,5 mm, 3,81 mm, 5,0 mm, 5,08 mm, 7,5 mm, 7,62 mm (zur Gewährleistung der Kompatibilität mit PCB) |
Richtung der Verbindung | Vertikal (180°), rechtwinklig (90°) oder schräg (45°) |
Gehäuse Design | Inklusive Kodierrippen, Verriegelungsclips, Anti-Mismatch-Funktionen |
Bei der Verwendung von steckbaren Klemmenblöcken ist es wichtig, die Stiftleiste und Buchse richtig zu verbinden, um eine sichere elektrische Leistung und langfristige Zuverlässigkeit zu gewährleisten. AOSI bietet eine große Auswahl an kompatiblen Steckverbinderkomponenten, die nahtlos zusammenarbeiten.
- Die Federleiste ist typischerweise für die Feldverdrahtung geeignet und bietet Optionen wie Schraub- oder Federklemmen. Sie sind mit Verriegelungsstrukturen für eine sichere Verbindung und einfache Wartung ausgestattet.
- Die Stiftleiste wird auf die Leiterplatte gelötet und exakt auf die entsprechende Buchse ausgerichtet. Zu den Varianten gehören gerade, abgewinkelte und angeflanschte Optionen, die sich für unterschiedliche Layout- und Installationsanforderungen eignen.
Vorteile der steckbaren Klemmleiste
Die weit verbreitete Annahme von steckbare Anschlussklemmen ist auf ihre zahlreichen bedeutenden Vorteile zurückzuführen:
Bequemlichkeit: Dies ist ihr größtes Verkaufsargument. Die Vorverdrahtung und die schnellen Plug-and-Play-Funktionen reduzieren den Zeitaufwand für die Installation vor Ort und die Inbetriebnahme der Geräte erheblich und senken die Arbeitskosten. Bei der Wartung oder Aufrüstung von Geräten kann durch einfaches Abziehen und Ersetzen eines Moduls die Notwendigkeit einer Neuverkabelung vermieden werden.
Verlässlichkeit: Hochwertige steckbare Klemmenblöcke verwenden erstklassige Materialien und präzise Fertigungsverfahren, um stabile Verbindungen zu gewährleisten. Ihr Design widersteht effektiv Vibrationen und Stößen, wodurch das Risiko von Wackelkontakten und schlechten Kontakten reduziert wird, was die allgemeine Betriebsstabilität des Systems erhöht.
Flexibilität: Die modulare Konstruktion macht den Systemaufbau wesentlich flexibler. Die Benutzer können Funktionsmodule bei Bedarf einfach hinzufügen, entfernen oder ersetzen, was die Systemerweiterung, funktionale Upgrades oder kundenspezifische Konfigurationen erleichtert.
Sicherheit: Gute Isoliermaterialien und eine vernünftige Konstruktion verhindern wirksam Kurzschlüsse und die Gefahr von Stromschlägen. Viele Produkte sind außerdem mit einem Fehlsteckschutz ausgestattet, um korrekte Verbindungen zu gewährleisten.
Was sie zu einer zuverlässigen und effizienten Lösung macht
Mit ihrem zeitsparenden Design und ihrer zuverlässigen Konnektivität sind die Push-in Klemmenleistenleisten sind eine ausgezeichnete Wahl für moderne elektrische Systeme.
Wie wählt man einen Klemmenleistenhersteller aus?
Die Auswahl des richtigen Klemmenleistenhersteller ist entscheidend, um die Zuverlässigkeit, Haltbarkeit und Effizienz Ihrer elektrischen Verbindungen zu gewährleisten. Unabhängig davon, ob Sie Klemmenleisten für die industrielle Automatisierung, für Energiesysteme oder für Leiterplattenanwendungen benötigen, ist es wichtig, einen seriösen Anbieter zu finden. Der folgende Leitfaden hilft Ihnen, die beste Wahl zu treffen.
- Bewertung von Produktqualität und Zertifizierungen
Die Qualität der Klemmenleistenleisten wirkt sich direkt auf die Systemleistung aus. Achten Sie auf Hersteller, die internationale Sicherheits- und Qualitätsstandards erfüllen, wie z. B:- UL (Underwriters Laboratories) Zertifizierung
- ISO 9001 für das Qualitätsmanagement
- RoHS-Konformität für die Umweltsicherheit
- Berücksichtigen Sie die Produktionskapazitäten
Eine zuverlässige Klemmenleistenherstellerhaben sollte:- Fortschrittliche Produktionstechnologie
- Hochpräzise Formgebung und Montage
- Strenge Tests zur Qualitätskontrolle
Hersteller mit automatisierten Produktionslinien können eine gleichbleibende Qualität und kürzere Lieferzeiten gewährleisten.
- Bewertung von Produktqualität und Zertifizierungen
- Durchlaufzeiten und Effizienz der Lieferkette prüfen
- Bewertung der Preisgestaltung und Kosteneffizienz
- Hervorragende Kundenbetreuung
