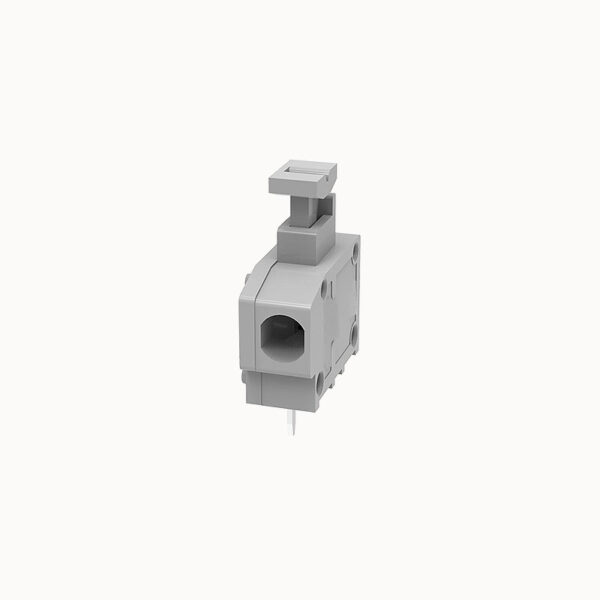

PCB端子台コネクタ サイドエントリー 3.81mmピッチ

定格電流:5A
定格電圧:300V
ワイヤー範囲:22-18AWG
ピッチ:3.81mm
実装:ウェーブはんだ付け

製品認証

交換互換性

  • 汎用タイプ:3.81mmピッチ 高密度固定PCBスプリング端子台
  • 代替モデルDG235

製品の利点

  • ☑ 電線の挿入とスプリング操作が同一方向(フロントエントリー)です。
  • ☑ 統合テストポートにより、電線を外さずに簡単にトラブルシューティングが可能です。
  • ☑ 省スペース設計に適したコンパクトな3.81mmピッチ。

アプリケーション・シナリオ

  • PLCおよびDCSシステム
  • インターフェイスモジュール
  • 制御エレクトロニクス

接続容量

トルク 5.5N.m
接続可能な導体断面積 2~1/0AWG





電気パラメータ UL

桁数 23.5mm





電気パラメーター lEC

定格電圧 (B) 600V
定格電圧 (C) 600V
定格電圧 (D) 600V
定格電流 (B) 120A
定格電流 (D) 5A
定格電流 (C) 120A





ltemプロパティ

設置タイプ PCB溶接
ピン配列 直線二列
ドライバー プラスドライバー
ネジ山 M8
ポテンシャル数 2-24P
プラグ可能かどうか いいえ
行数 1





材料データ

環境項目 REACH/RoHS対応
接触材料 銅合金
接点金属表面 錫メッキ
断熱材 PBT
断熱材グループ Ⅲa
難燃性 UL94V-0





機械試験

テスト仕様 UL1059





環境データ

周囲温度(動作時) -40℃~125℃(ディレーティングカーブによる)



ブランド AOSI
梱包ユニット 100
最低発注量 50
製品重量(g):
01P 0.68
02P 1.25
03P 1.82
04P 2.39
05P 2.96
06P 3.53
08P 4.67
09P 5.24
10P 5.81
12P 6.95
16P 9.23
20P 11.51
24P 13.79
