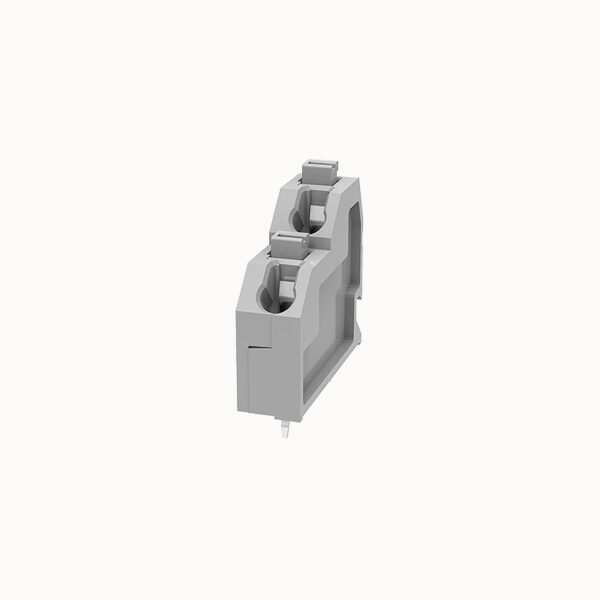

PCB Terminal Block compatible with Anytek

PCB Terminal Block compatible with Anytek Modular Mounting Compact Footprint

Rated current: 10A
Rated voltage: 300V
Wire range: 20-16AWG
Pitch: 5.0mm
実装：ウェーブはんだ付け

見積りに追加

製品認証

交換互換性

  • Functional Type: 5.0mm pitch Compact Fixed PCB Spring Block
  • Alternative Models: DG250T

製品の利点

  • ☑ A compact and space-saving design with a standard 5.0mm pitch.
  • ☑ Top actuation point for easy wire termination with a screwdriver.
  • ☑ High-quality spring connection for long-term reliability.

アプリケーション・シナリオ

  • Compact power supplies
  • LED drivers and controls
  • 家電製品

接続容量

導体断面 0.2～1.5mm²の範囲
導体断面がフレキシブル 0.2～1.5mm²の範囲
AWG 22~16AWG
ストリップの長さ 9mm





電気パラメータ UL

定格電圧 (B) 300V
定格電圧 (D) 300V
定格電流 (B) 10A
定格電流 (D) 10A





電気パラメーター lEC

定格電圧 450V
定格電流 12A
定格電圧(III/2) 450V
Rated power frequency voltage(1min) 2.5KV





ltemプロパティ

接続方向 45°
設置タイプ PCB溶接
ピン配列 直線二列
接続方法 プッシュ・イン・スプリング接続
ピッチ 5mm
ポテンシャル数 2-24P
プラグ可能かどうか いいえ
行数 2





材料データ

環境項目 REACH/RoHS対応
接触材料 銅
接点金属表面 錫メッキ
断熱材 PA66
断熱材グループ Ⅰ
難燃性 UL94V-0





機械試験

テスト仕様 UL1059/IEC60998





環境データ

周囲温度（動作時） -40℃~105℃（ディレーティングカーブによる）



ブランド AOSI
梱包ユニット 100
最低発注量 50
製品重量(g)：
02P 2.07
04P 3.9
06P 5.72
08P 7.56
10P 9.16
12P 10.99
14P 12.82
16P 14.65
18P 16.48
20P 18.31
22P 20.14
24P 21.97
26P 23.8
28P 25.63
30P 27.47
32P 29.3
34P 31.13
36P 32.96
38P 34.78
40P 36.62
42P 38.45
44P 40.28
46P 42.24
48P 44.07
50P 45.9
52P 47.72
54P 49.55
60P 55.03
68P 62.33
80P 73.29
96P 87.89
FS1.5-XX-500-24AOSI.pdf
PDFダウンロード
