Início  >  Blocos de terminais  >  Bloco de terminais de mola  >  FS1.5-XX-500-24

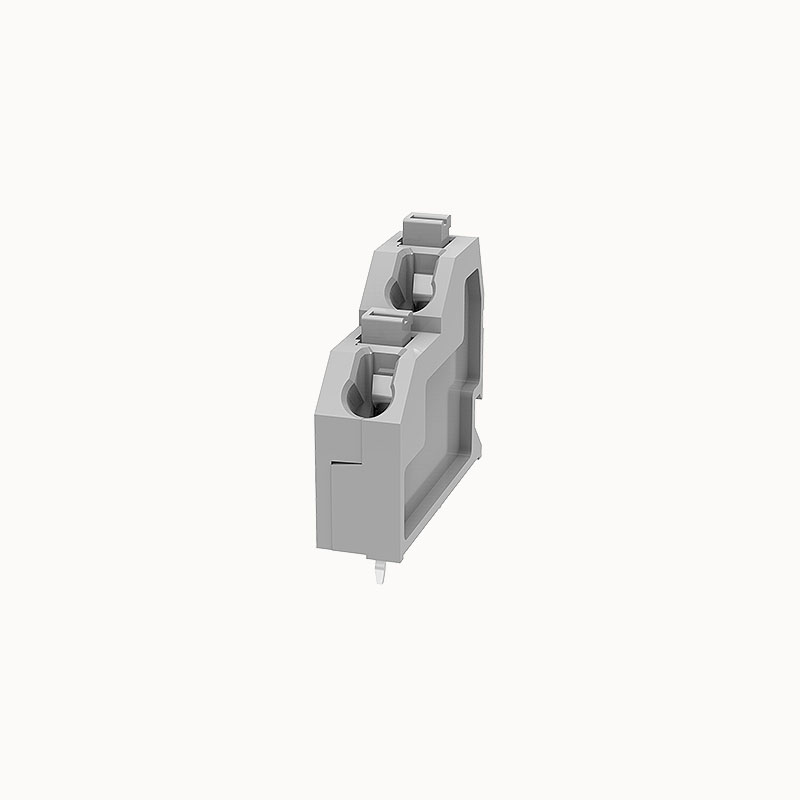

Bloco de terminais PCB compatível com Anytek

Bloco de terminais PCB compatível com Anytek Montagem modular com footprint compacto

Corrente nominal: 10A
Tensão nominal: 300V
Secção de condutor: 20-16AWG
Passo: 5,0 mm
Montagem: Soldadura por onda

Adicionar à cotação

Certificação de produtos

Compatibilidade de substituição

  • Tipo funcional: Bloco de mola PCB fixo compacto com passo de 5,0mm
  • Modelos alternativos: DG250T

Vantagens do produto

  • ☑ Design compacto e económico em espaço, com passo padrão de 5,0mm.
  • ☑ Ponto de atuação superior para uma ligação de condutores fácil com uma chave de fendas.
  • ☑ Ligação por mola de alta qualidade para fiabilidade a longo prazo.

Cenários de aplicação

  • Fontes de alimentação compactas
  • Drivers e controlos de LED
  • Eletrónica de consumo

Capacidade de ligação

Secção transversal do condutor sólido 0,2~1,5mm²
Secção transversal do condutor flexível 0,2~1,5mm²
AWG 22~16AWG
Comprimento da tira 9 mm





Parâmetros eléctricos UL

Tensão nominal (B) 300V
Tensão nominal (D) 300V
Corrente nominal (B) 10A
Corrente nominal (D) 10A





Parâmetros eléctricos lEC

Tensão nominal 450V
Corrente nominal 12A
Tensão nominal (III/2) 450V
Tensão de frequência de potência nominal (1min) 2,5KV





ltem propriedades

Direção da ligação 45°
Tipo de instalação Soldadura de PCB
Disposição dos pinos Linha dupla em linha reta
Método de ligação Ligação de mola de pressão
Passo 5mm
Número de potenciais 2-24P
Conectável ou não não
Número de linhas 2





Dados do material

Artigos ambientais Em conformidade com REACH/RoHS
Material de contacto cobre
Ponto de contacto superfície metálica estanhado
Materiais de isolamento PA66
Grupo de materiais de isolamento Ⅰ
Classificação de inflamabilidade UL94V-0





Ensaios mecânicos

Especificação de ensaio UL1059/IEC60998





Dados ambientais

Temperatura ambiente (funcionamento) -40℃~105℃(dependendo da curva de desclassificação)



Marca AOSI
Unidade de embalagem 100
Quantidade mínima de encomenda 50
Peso do produto (g):
02P 2.07
04P 3.9
06P 5.72
08P 7.56
10P 9.16
12P 10.99
14P 12.82
16P 14.65
18P 16.48
20P 18.31
22P 20.14
24P 21.97
26P 23.8
28P 25.63
30P 27.47
32P 29.3
34P 31.13
36P 32.96
38P 34.78
40P 36.62
42P 38.45
44P 40.28
46P 42.24
48P 44.07
50P 45.9
52P 47.72
54P 49.55
60P 55.03
68P 62.33
80P 73.29
96P 87.89
FS1.5-XX-500-24AOSI.pdf
Descarregar PDF
