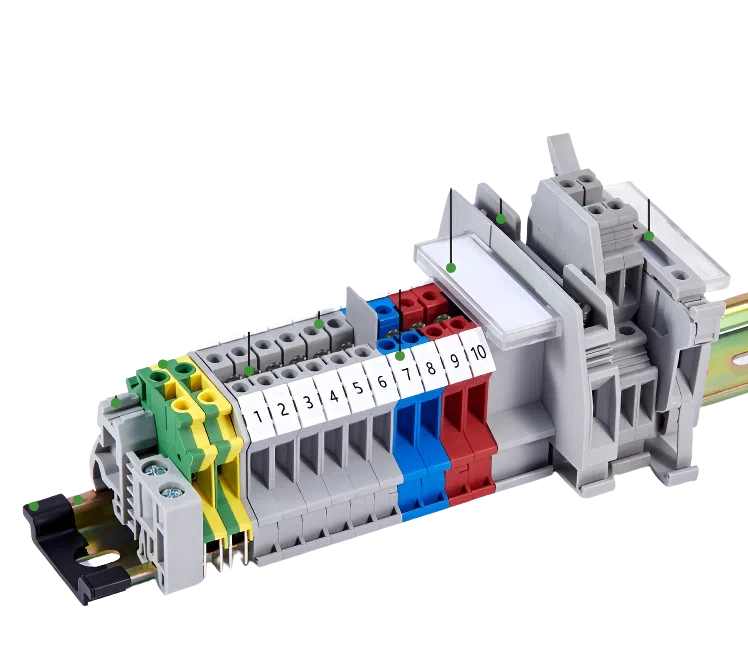

✅Os blocos de terminais de calha DIN tipo parafuso são uma das soluções de ligação mais clássicas e fiáveis em sistemas de controlo elétrico.
✅Apresentam um condutor de cobre niquelado durável e uma caixa de PA66 retardadora de chama, garantindo ligações sólidas e resistentes à vibração.
Os blocos de terminais de parafuso padrão da série UK são concebidos para uma cablagem fiável e duradoura em sistemas de controlo industrial e de energia.
Diferentes modelos como UK2.5B, UK3N, UK5N, UK6N, UK10N, UK16N, UK35N, UK50N,UK95N,UK150N abrangem uma vasta gama de secções de condutor e capacidades de corrente, garantindo ligações elétricas seguras e eficientes para todas as aplicações.
| Modelo | Secção do condutor (mm²) | Corrente nominal (A) | Tensão nominal (V) | Largura (mm) | Utilização típica |
|---|---|---|---|---|---|
| UK2.5B | 0.2–2.5 | 32A | 690V | 6.2 | Cablagem de sinal ou de controlo |

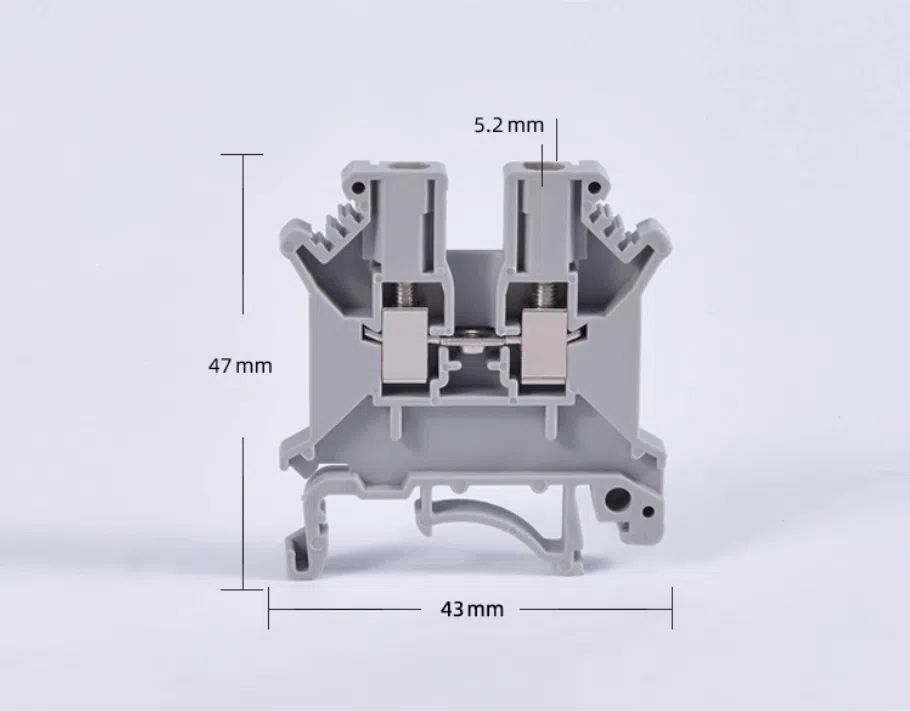

| UK3N | 0.2–2.5 | 41A | 800V | 5.2 | Circuitos de controlo compactos ou terminais de PLC |

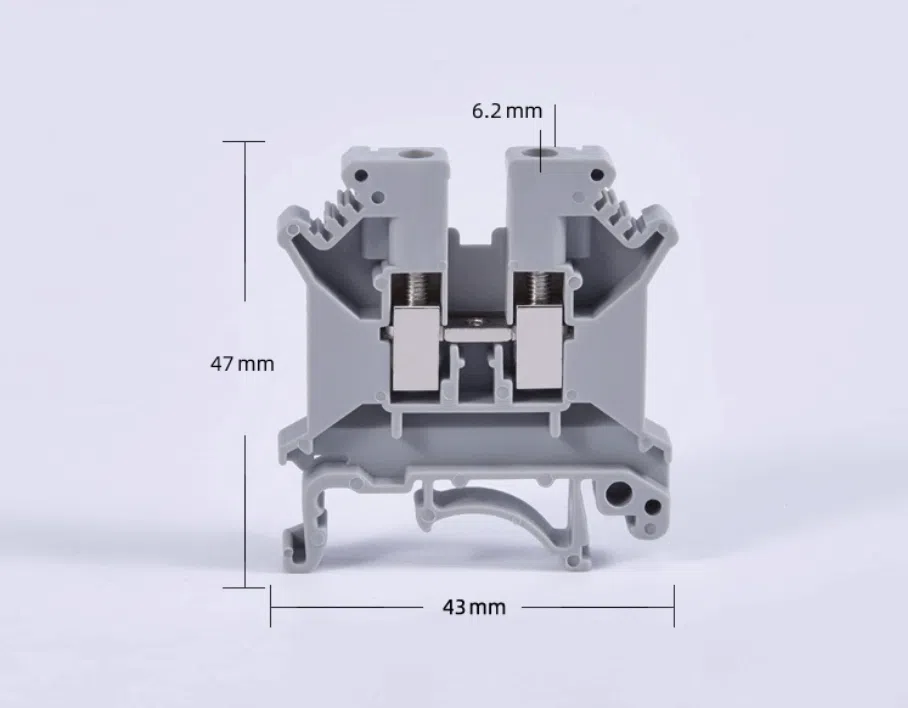

| UK5N | 0.2–4 | 41A | 800V | 6.2 | Circuitos de controlo de uso geral |

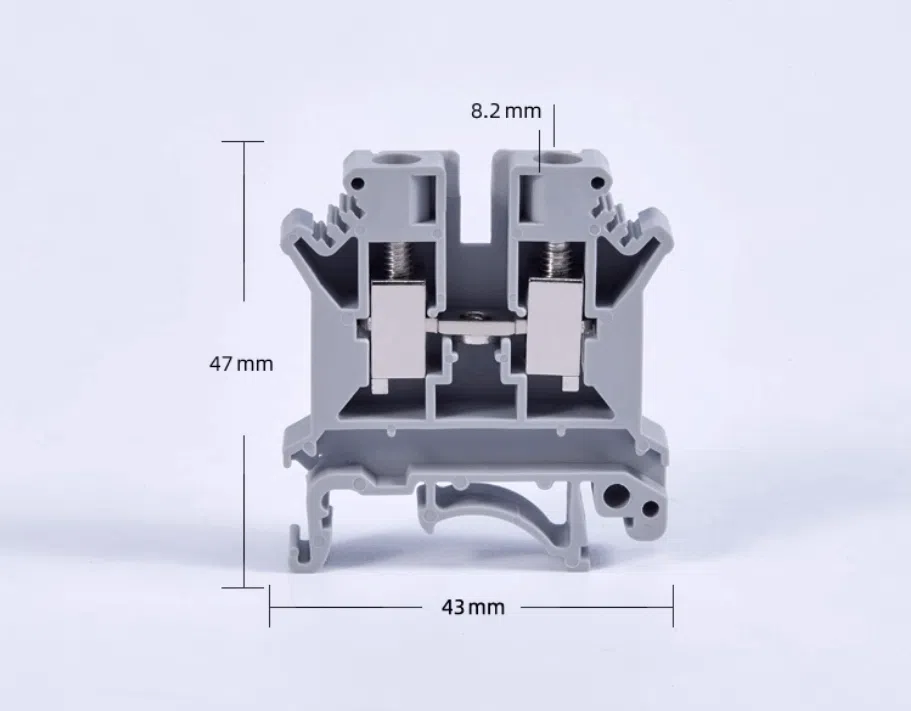

| UK6N | 0.2–6 | 57A | 690V | 8.2 | Ligações de alimentação e distribuição de energia |

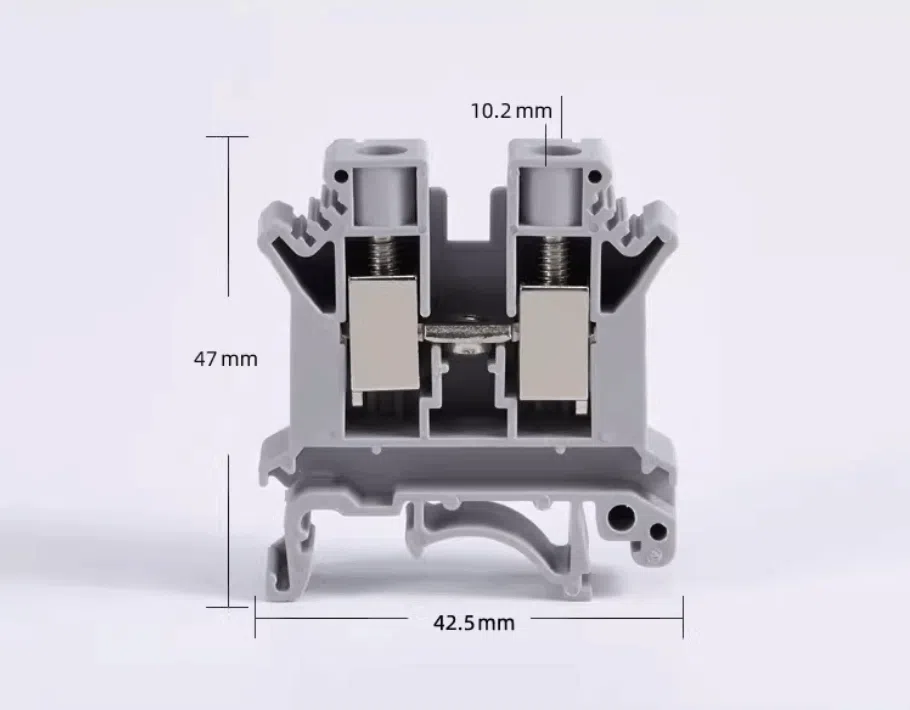

| UK10N | 0.5–10 | 75A | 800V | 10.2 | Linhas de alimentação em quadros de controlo |

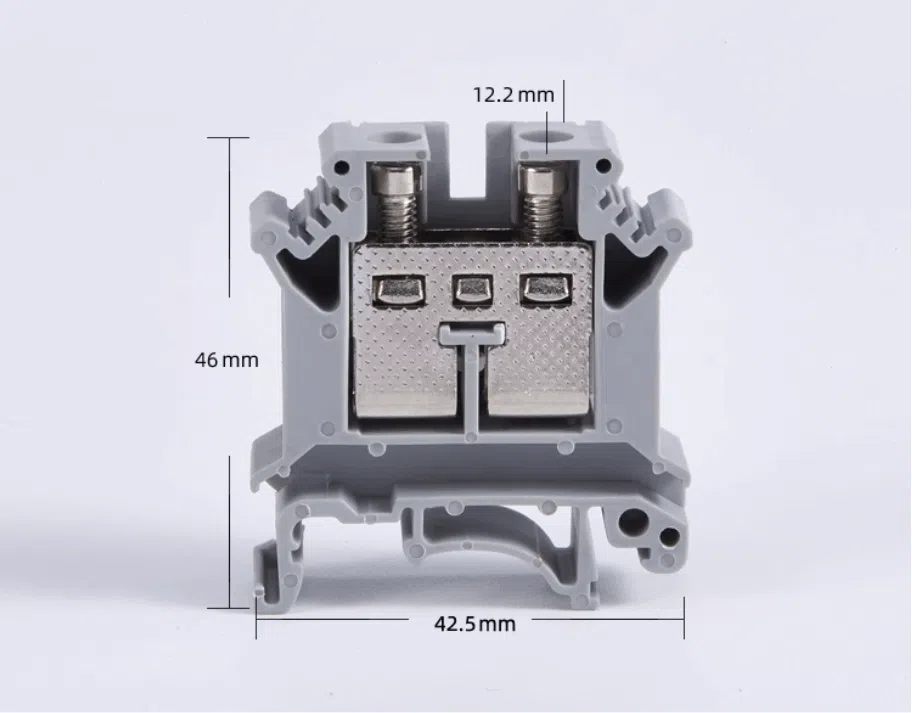

| UK16N | 0.5–16 | 101A | 800V | 12.2 | Distribuição de alta corrente |

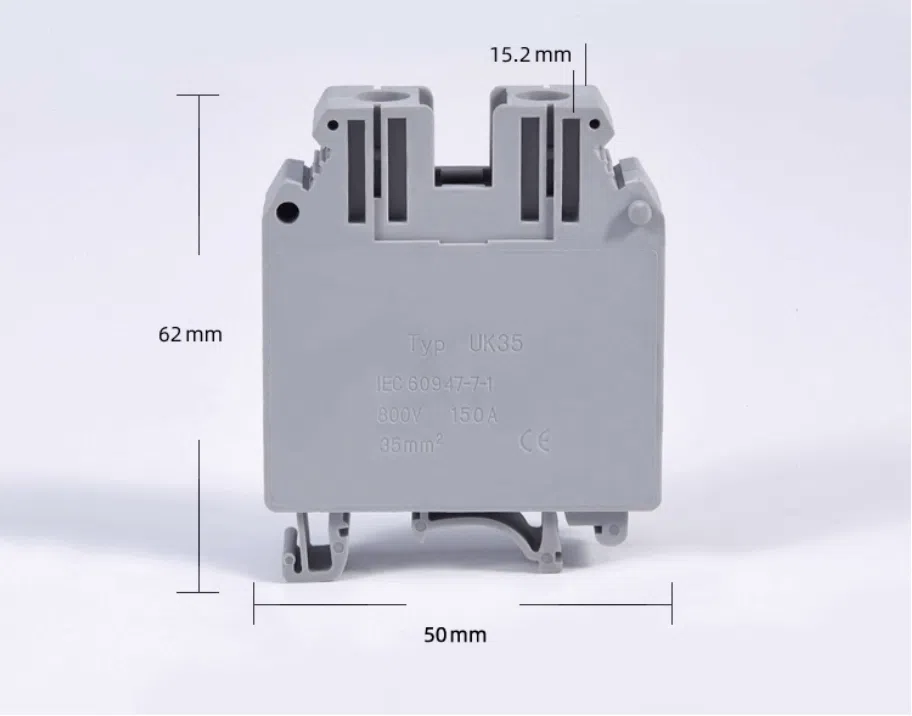

| UK35N | 10–35 | 150A | 800V | 15.2 | Terminais de entrada de alimentação |

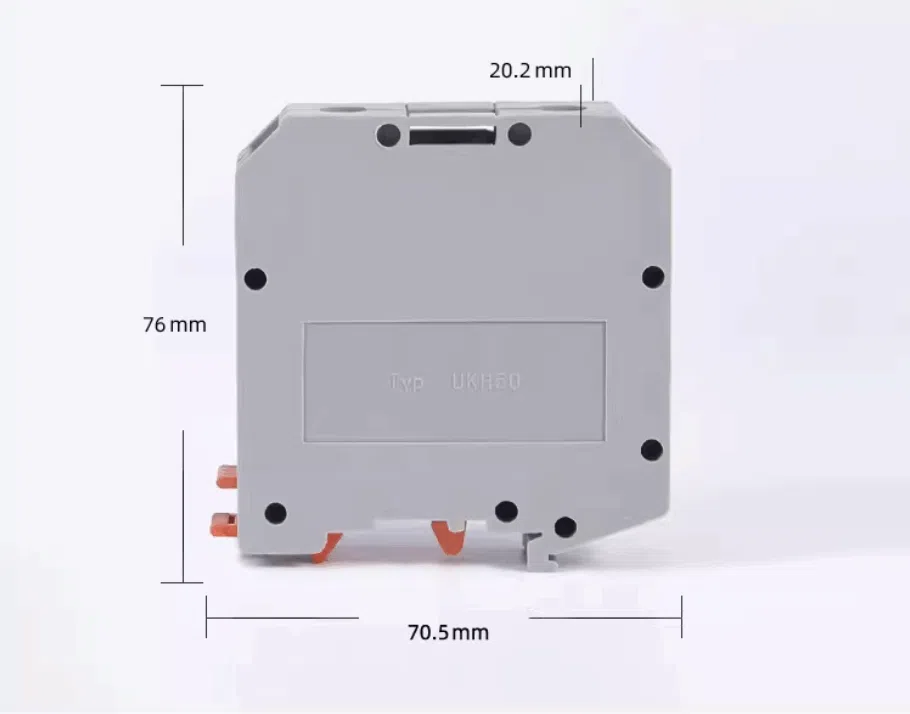

| UK50N | 25–50 | 150A | 1000V | 20.2 | Cablagem de alimentação principal ou de alimentação de motores |

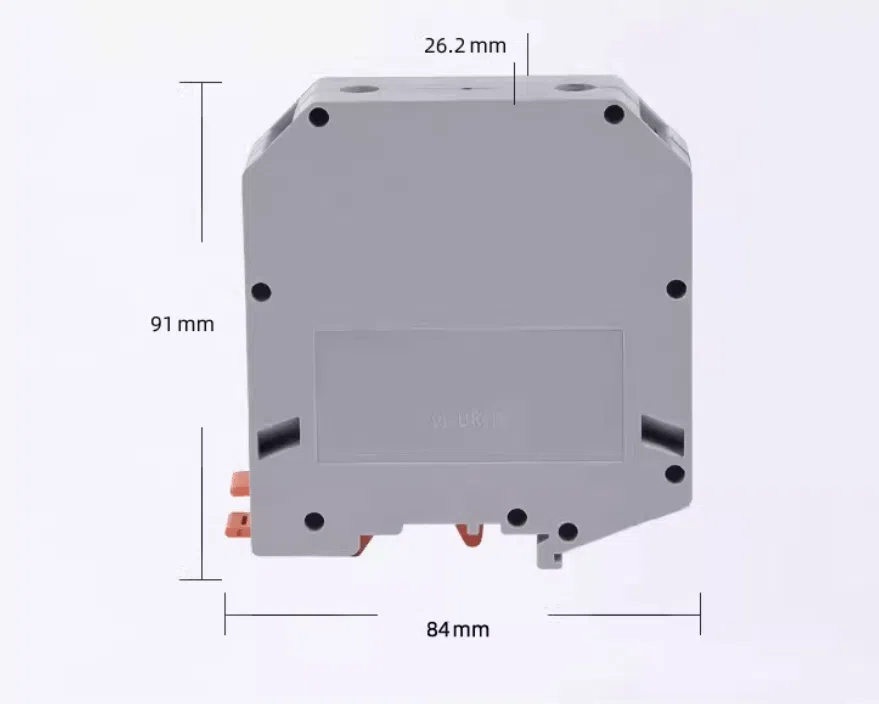

| UK95N | 35–95 | 232A | 1000V | 26.2 | Cablagem de equipamentos de potência elevada |

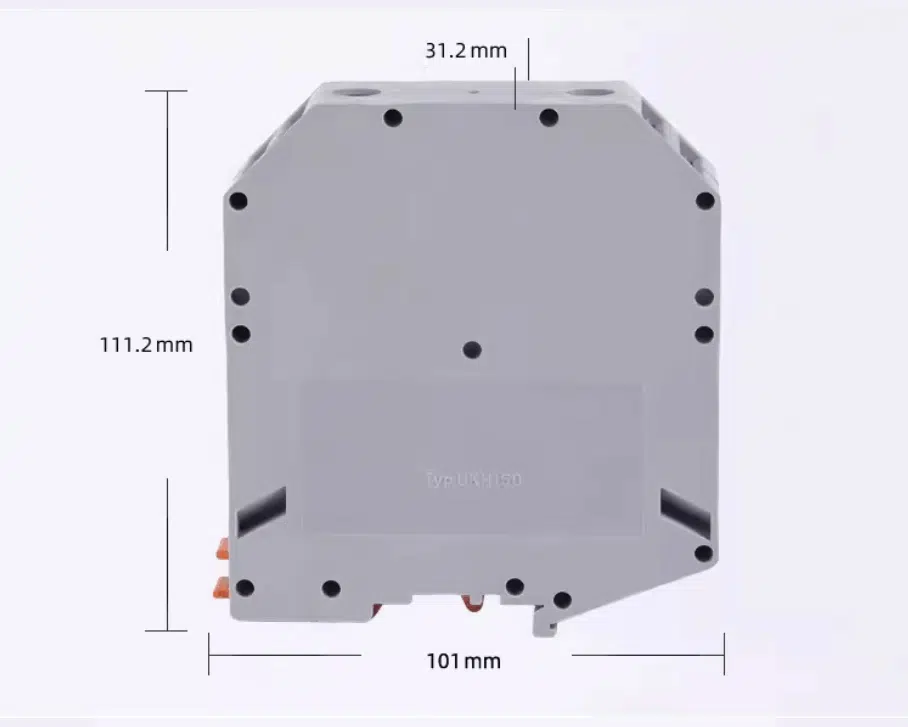

| UK150N | 50–150 | 390A | 1000V | 31.2 | Linhas de alimentação principal e de alimentação de motores |
📊 Cada modelo aumenta em secção de condutor e capacidade de corrente — números maiores significam maior capacidade de carga.
A Série de Terminais de Parafuso Standard oferece uma solução robusta e flexível para todas as tarefas de cablagem — desde circuitos de sinal compactos a linhas de alimentação de serviço pesado — com total compatibilidade de acessórios.
A cablagem eficiente em espaços limitados de quadro exige frequentemente terminais com mais do que um nível de ligação.
Os terminais tipo UK multicamada e de dupla camada da AOSI permitem aos engenheiros ligar vários circuitos verticalmente dentro da mesma pegada de Calha DIN — ideal para cablagem de E/S de PLC, distribuição de sinal e quadros de controlo compactos.
🔹 Visão geral da gama de produtos
| Modelo | Camadas | Gama de fios | Corrente nominal (A) | Tensão nominal (V) | Utilização típica |
|---|---|---|---|---|---|

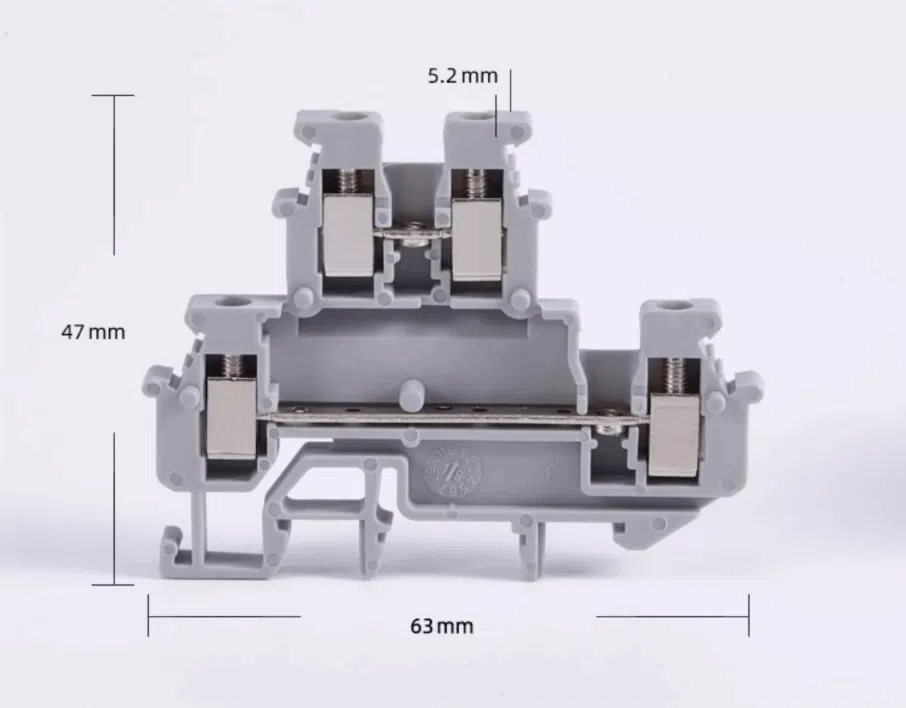

| MBKKB2.5 | 2 | 0.2–2.5 mm² | 32A | 500V | Para cablagem de controlo e sinal em quadros compactos |

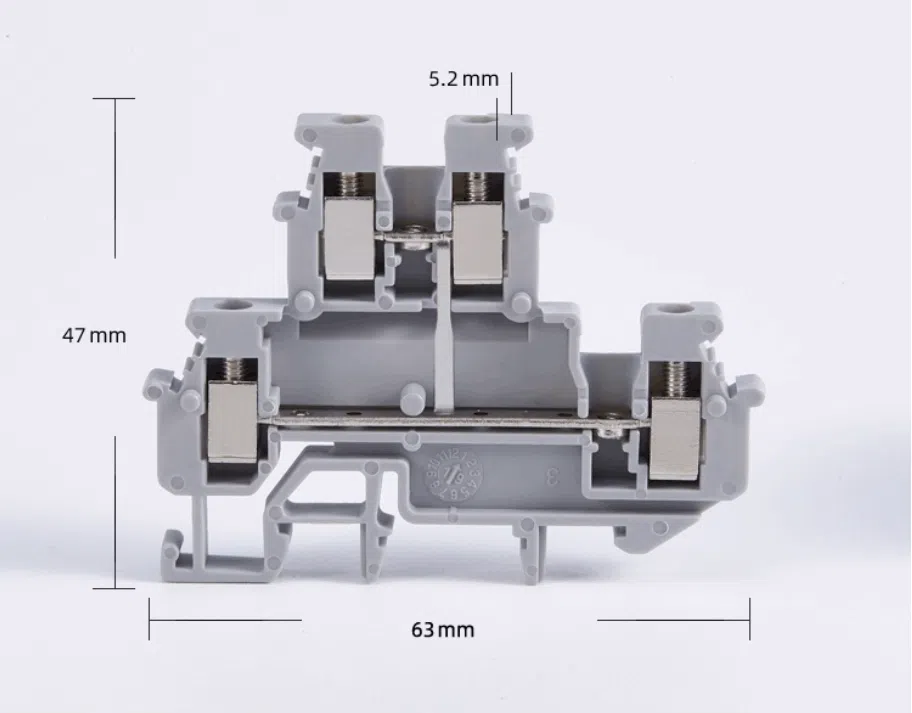

| MBKKB2.5-PV | 2 | 0.2–2.5 mm² | 32A | 500V | Para distribuição de tensão ou circuitos de potencial partilhado |

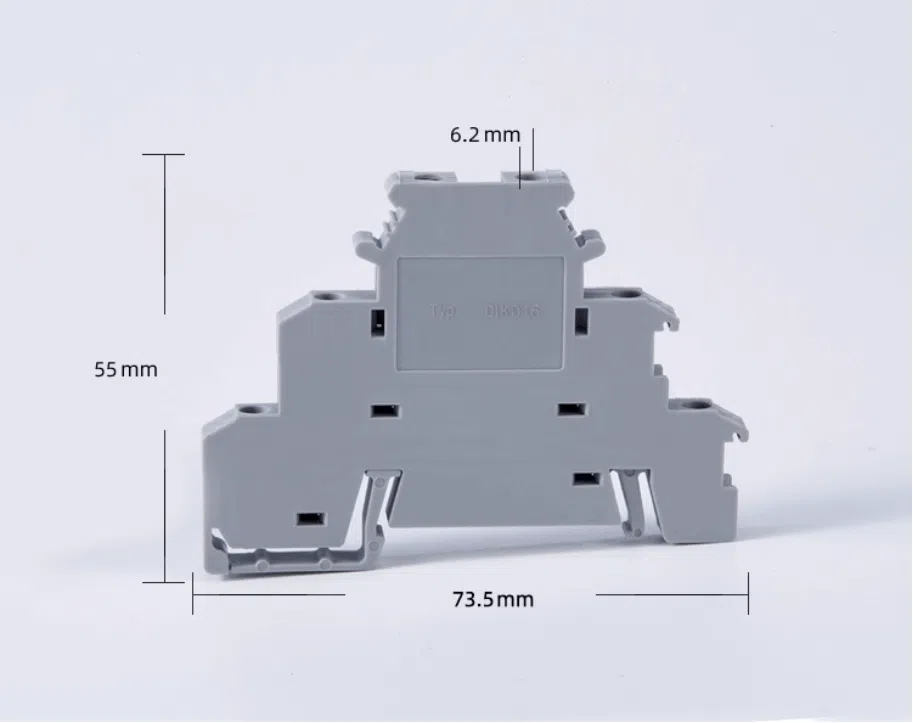

| DIKD1.5 | 3 | 0.2–2.5 mm² | 15A | 300V | Para cablagem de sinal de alta densidade, como módulos de E/S de PLC |

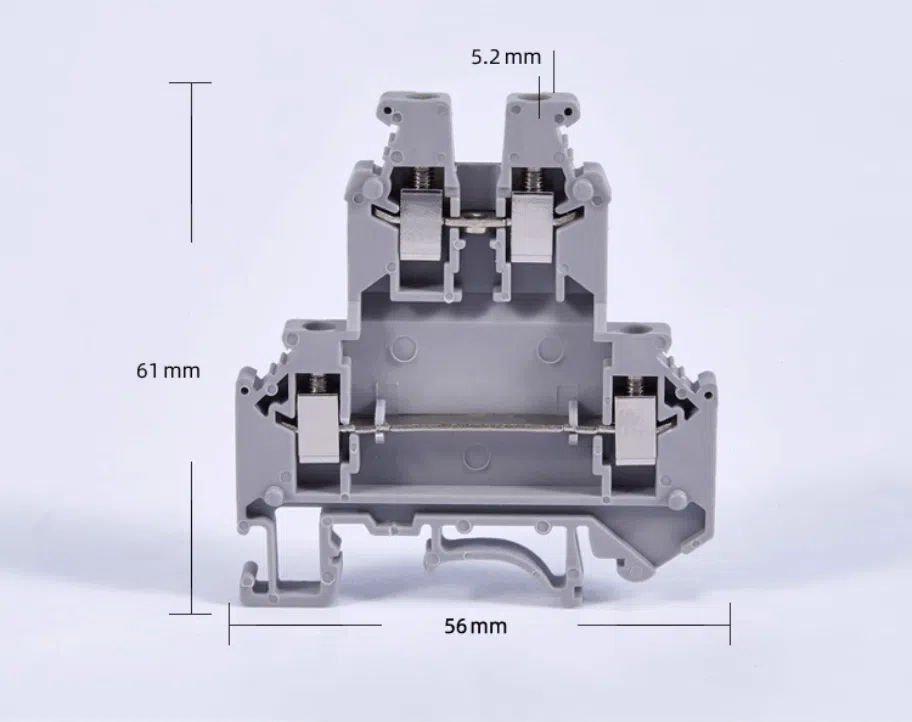

| UKK3 | 2 | 0.2–2.5 mm² | 25A | 500V | Para cablagem compacta de controlo e automação |
| UKK5 | 2 | 0.2–4 mm² | 32A | 500V | Para circuitos de controlo e de potência de corrente mais elevada |
⚙️ Principais vantagens
✅ Design que poupa espaço – Vários níveis permitem o dobro ou o triplo dos pontos de ligação sem aumentar o comprimento da calha.
✅ Identificação clara – Cada camada suporta posições de marcação separadas para fácil reconhecimento do circuito.
✅ Ligação de parafuso fiável – A mesma tecnologia de aperto por parafuso garante um desempenho resistente a vibrações e isento de manutenção.
✅ Compatibilidade total – Encaixa em calhas DIN standard de 35 mm e aceita todos os acessórios da série UK (pontes, placas de extremidade, marcadores).
✍️ Resumo
A gama de terminais multicamada e de dupla camada oferece uma solução de cablagem compacta, modular e flexível que ajuda a reduzir o espaço do armário de controlo mantendo ligações limpas e organizadas — uma combinação perfeita para sistemas modernos de automação e sinal.
Nos sistemas modernos de controlo e distribuição, os engenheiros precisam frequentemente de dividir um circuito em múltiplas saídas ou de ligar linhas paralelas de forma eficiente.
Os terminais duplos e de múltiplas saídas da AOSI oferecem ligações por parafuso flexíveis e de alta fiabilidade — ideal para ramificação de energia, duplicação de sinal e configurações de distribuição rápida.
🔹 Visão geral da gama de produtos
| Modelo | Tipo de estrutura | Tipo de ligação | Gama de condutores (mm²) | Corrente nominal (A) | Tensão nominal (V) | Utilização típica |
|---|---|---|---|---|---|---|

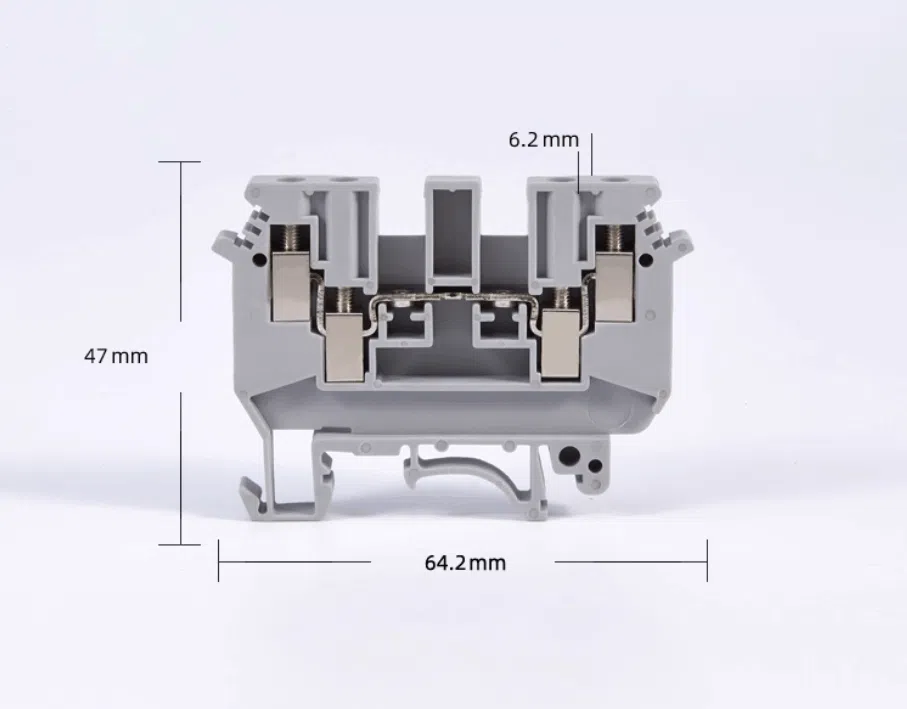

| UDK4 | Terminal duplo | 2 entradas / 2 saídas | 0.2–4 | 32A | 690V | Para cablagem paralela de entrada/saída, distribuição dupla de sinal ou de energia |

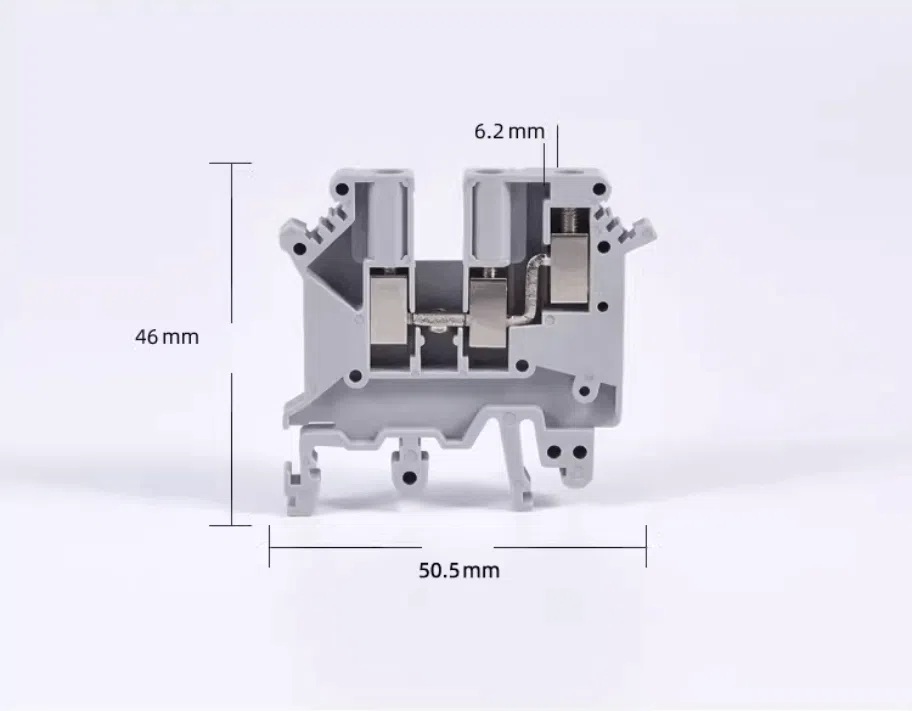

| UK5-TWIN | Terminal duplo | 1 entrada / 2 saídas | 0.2–4 | 32A | 500V | Para ramificação de energia — uma linha de alimentação distribuída por dois dispositivos |
⚙️ Caraterísticas principais
✅ Design de uma entrada e múltiplas saídas – Permite ramificação rápida ou cablagem paralela sem pontes adicionais, simplificando a distribuição de energia e de sinal.
✅ Compacto & poupa espaço – Integra vários pontos de ligação numa única largura de terminal, maximizando a eficiência da Calha DIN.
✅ Ligação de parafuso fiável – Garante um contacto estável e uma partilha de tensão consistente para utilização industrial a longo prazo.
Na proteção de circuitos de comando e de potência, um bloco de terminais com fusível oferece simultaneamente fiabilidade de ligação e garantia de segurança.

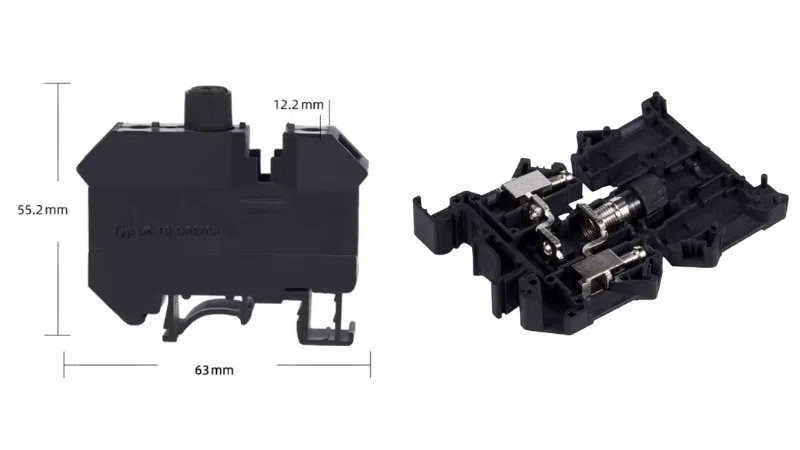

O UK5-HESI e UK10-DREHSI as séries integram fusíveis de cartucho padrão diretamente na caixa do terminal — permitindo substituição rápida, indicação visual do fusível e instalação compacta.

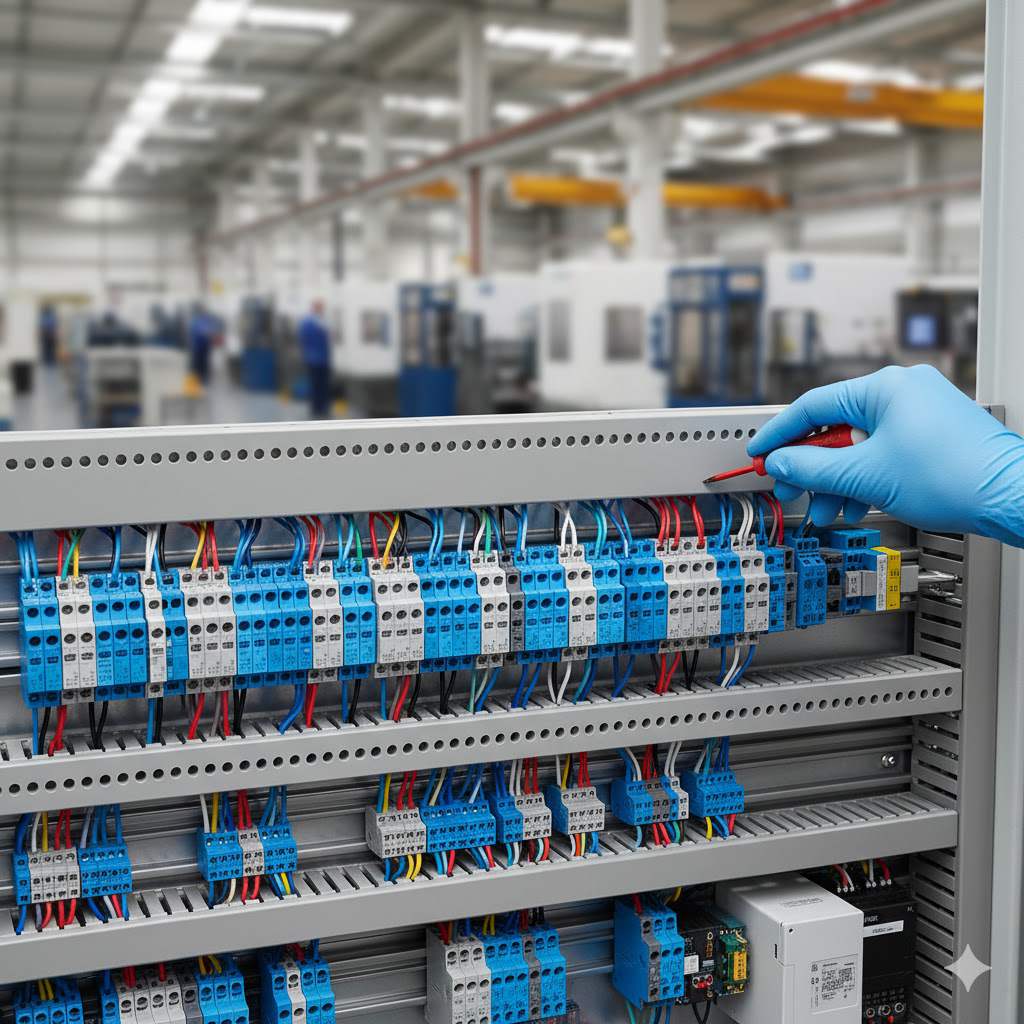

São amplamente utilizados em quadros de comando, sistemas de automação e unidades de distribuição de energia onde a proteção de circuitos derivados é essencial.
🔹 Visão geral da gama de produtos
| Modelo | Tipo de fusível | Gama de condutores (mm²) | Corrente nominal (A) | Tensão nominal (V) | Utilização típica |
|---|---|---|---|---|---|

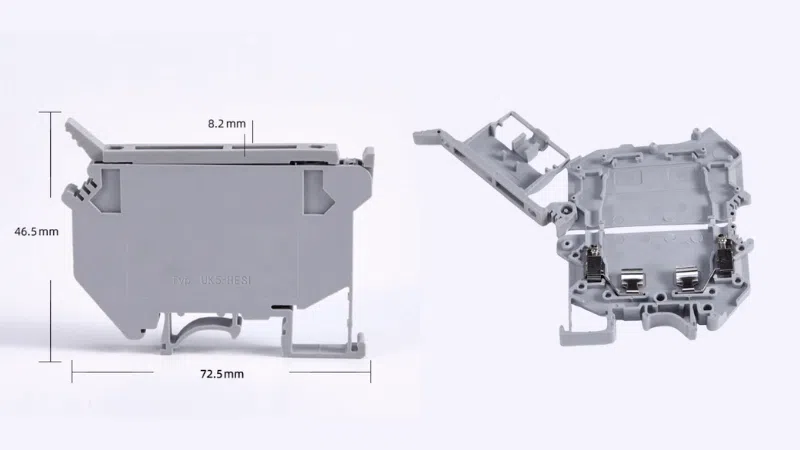

| UK5-HESI | Fusível de vidro de 5 × 20 mm | 0.2–4 | 6,3A | 800V | Para pequenos circuitos de comando e proteção de sinal |
| UK10-DREHSI | Fusível de vidro de 5 × 20 mm | 0.5–16 | 6,3A | 800V | Para proteção de circuitos derivados ou linhas de potência de corrente mais elevada |
⚙️ Caraterísticas principais
✅ Proteção integrada – Combina ligação e proteção de circuito num único bloco de terminais compacto.
✅ Substituição rápida e sem ferramentas do fusível – A tampa de abertura superior permite substituir facilmente o fusível sem remover os condutores.
✅ Estado visual do fusível – A caixa transparente proporciona visibilidade imediata quando um fusível está queimado.

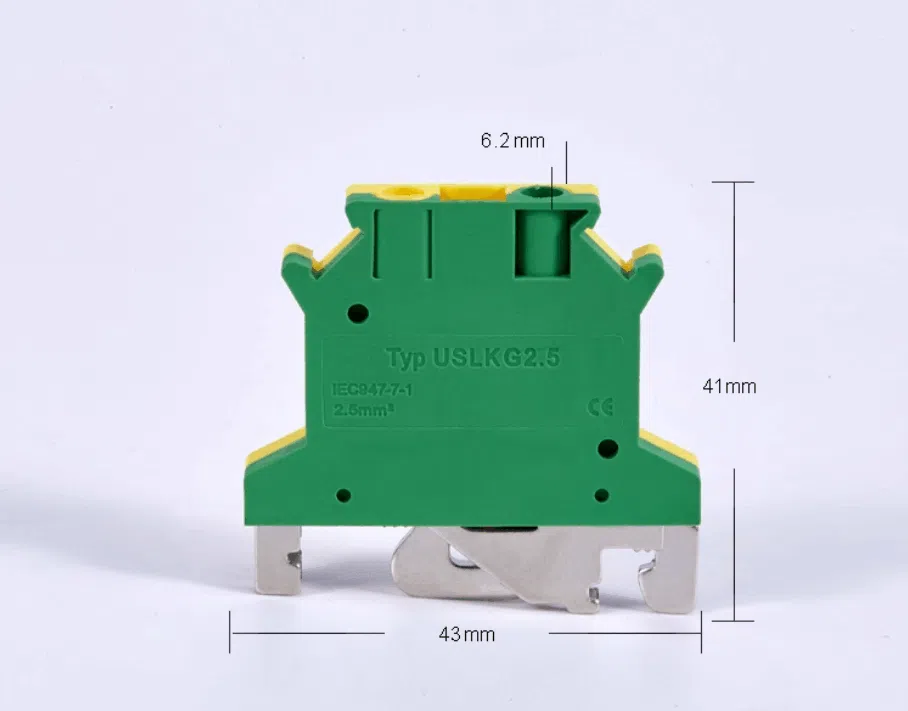

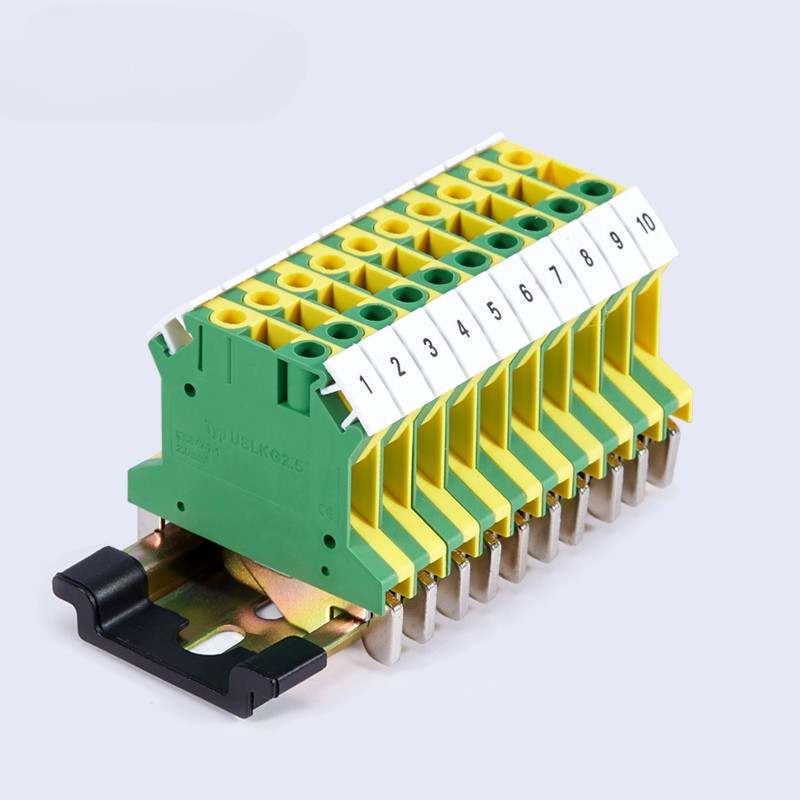

O Série USLKG da AOSI (blocos de terminais de terra do tipo PE) proporciona uma ligação de proteção à terra fiável em quadros de comando e sistemas de distribuição de energia.
Cada terminal é concebido com uma caixa verde-amarela e um pé de contacto metálico que faz automaticamente a ligação à terra através da Calha DIN — garantindo segurança, estabilidade e conformidade com as normas elétricas internacionais.
⚡ O que é um bloco de terminais de terra?
A bloco de terminais de terra é um terminal especial concebido para ligar as terras de equipamentos ou circuitos (linhas PE) diretamente à Calha DIN, que serve como caminho condutor de ligação à terra. Garante que qualquer corrente de fuga ou tensão de defeito é transferida em segurança para a terra, prevenindo riscos elétricos e danos no equipamento.
🧩 Modelos disponíveis (série USLKG)
| Modelo | Gama de condutores (mm²) | Corrente nominal (A) | Tensão nominal (V) |
|---|---|---|---|
| USLKG2.5 | 0.2–2.5 | 32A | 690V |

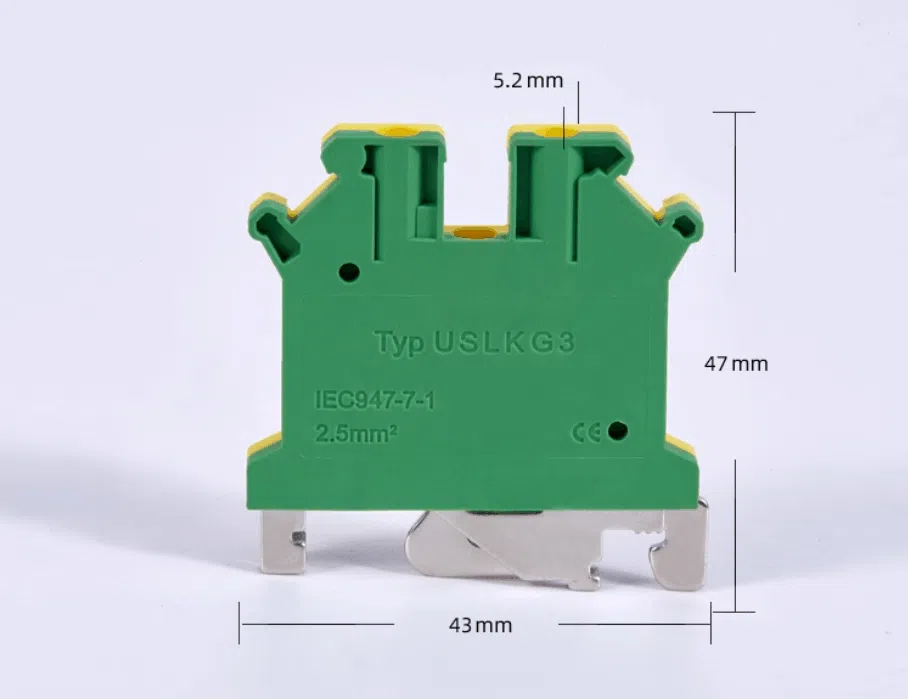

| USLKG3 | 0.2–2.5 | 41A | 800V |

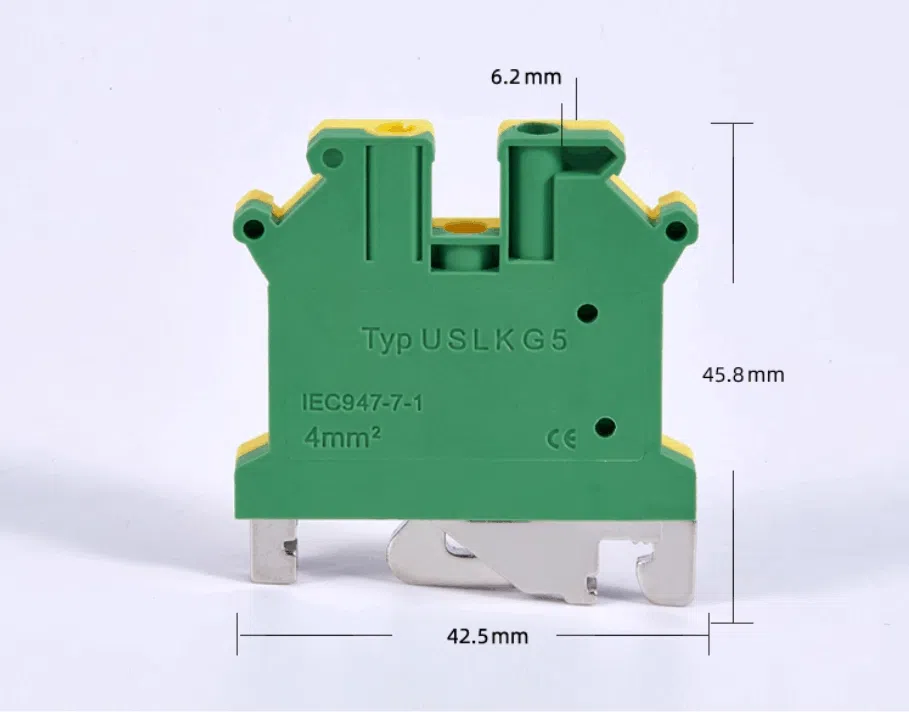

| USLKG5 | 0.2–4 | 41A | 800V |

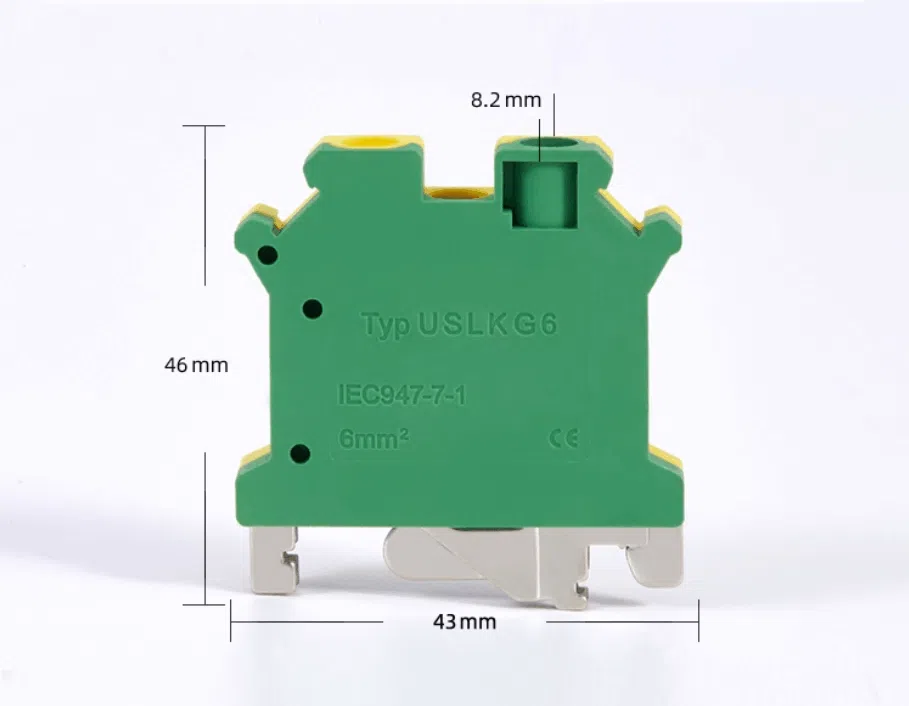

| USLKG6 | 0.5–6 | 57A | 690V |

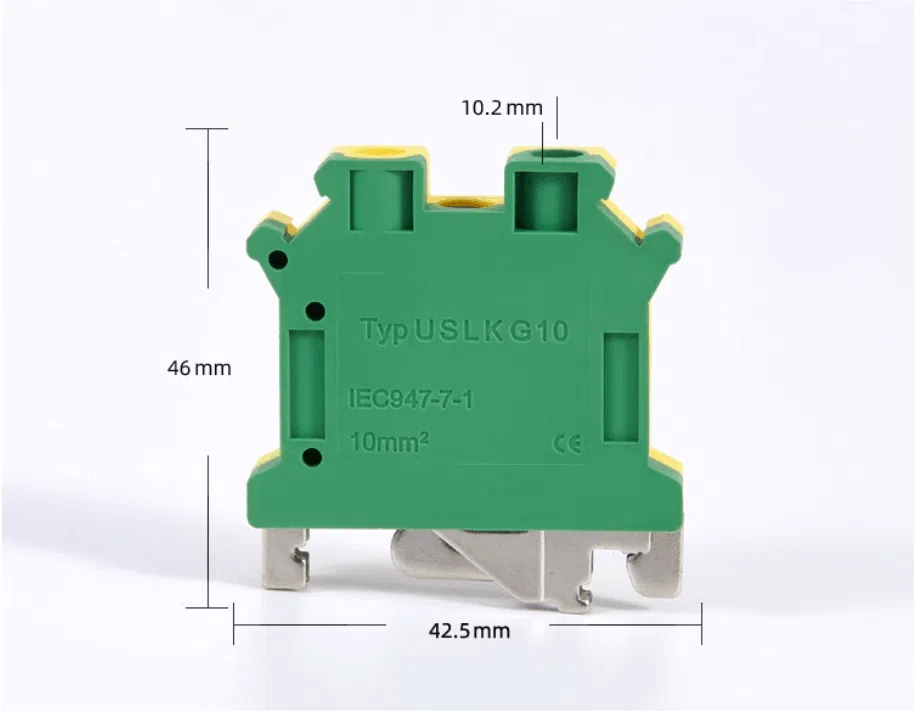

| USLKG10 | 1.5–10 | 75A | 800V |

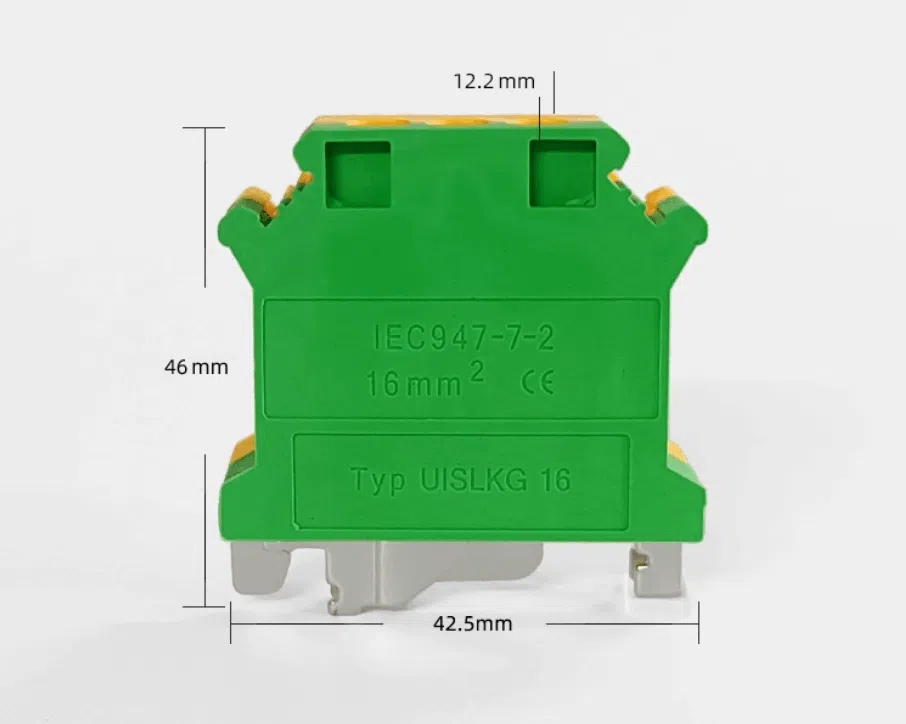

| USLKG16 | 0.5–16 | 101A | 800V |

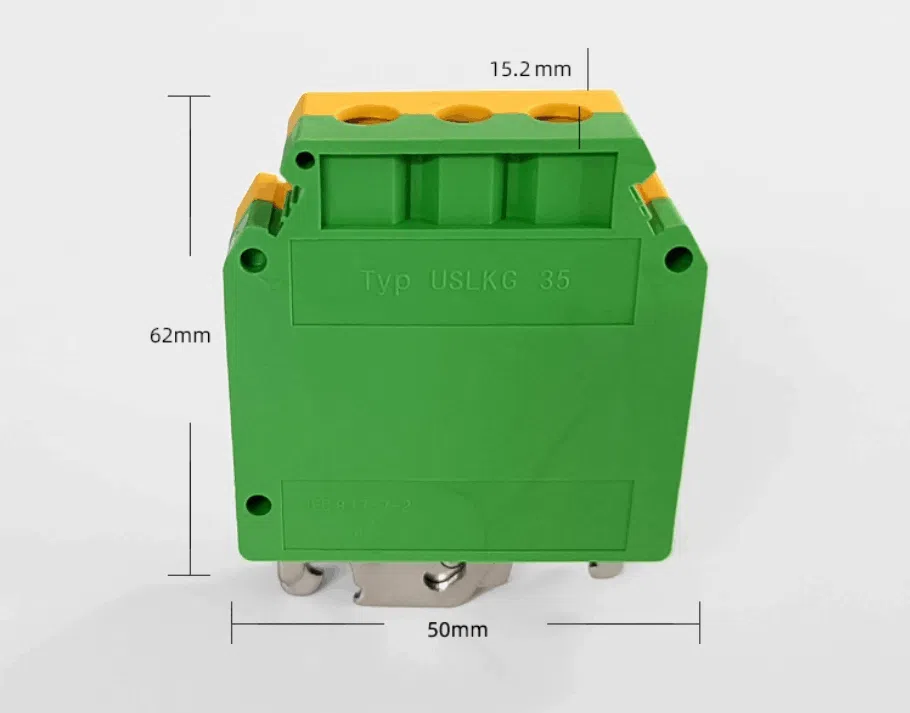

| USLKG35 | 0.75–35 | 150A | 800V |
Como emparelhar e utilizar
(Exemplo: para circuitos que utilizam blocos de terminais UK5N, emparelhe com USLKG5 para um tamanho e espaçamento consistentes.)
Como saber se necessita de terminais de terra
Necessita de terminais de terra USLKG se:
Resumo
O Série USLKG da AOSI oferece uma gama completa de terminais de terra PE de 2,5mm² a 35mm², garantindo ligações de terra de proteção fiáveis para todas as aplicações de controlo e de energia.Compactos, duráveis e fáceis de instalar — estes terminais são a base de um sistema elétrico seguro e em conformidade.
Para garantir uma instalação segura, organizada e eficiente, a série de terminais de parafuso UK pode ser combinada com uma gama completa de acessórios padrão.
Estes acessórios facilitam a cablagem, melhoram a identificação e aumentam a fiabilidade geral do sistema.

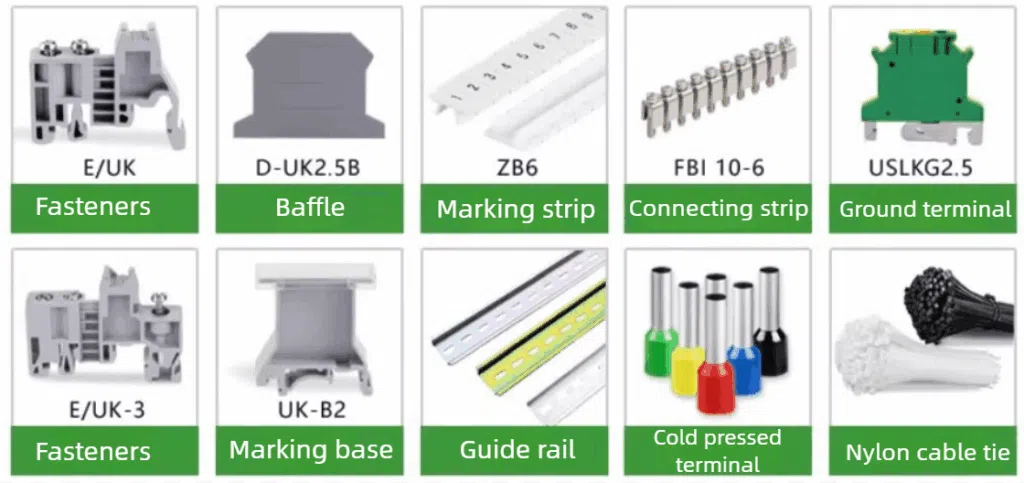

🧩 Lista de acessórios
💡 Nota de compatibilidade
A maioria dos acessórios acima referidos — como fixadores, faixas de marcação, calhas DIN, terminais e abraçadeiras — é universalmente compatível com todos os blocos de terminais do tipo UK.No entanto, os seguintes componentes devem ser compatíveis com o modelo ou tamanho específico do terminal:
Isto garante um encaixe perfeito, uma instalação segura e uma aparência consistente no seu sistema de cablagem.
Escolher o bloco de terminais correto garante uma cablagem segura, eficiente e duradoura.Os terminais de calha DIN de parafuso UK da AOSI estão disponíveis em várias estruturas e classificações — desde pequenos circuitos de sinal até linhas de energia de alta corrente.Siga o guia abaixo para selecionar o modelo mais adequado à sua aplicação.
| Gama de condutores (mm²) | Modelos recomendados | Aplicação típica |
|---|---|---|
| 0.2 – 2.5 | UK2.5B / UK3N | Circuitos de controlo ou de sinal, cablagem de PLC |
| 0.5 – 6 | UK5N / UK6N | Controlo geral e distribuição de energia |
| 0.75 – 16 | UK10N / UK16N | Circuitos de energia e cablagem de pequenos equipamentos |
| 10 – 35 | UK35N | Entrada de energia principal, cablagem de contactores |
| 25 – 150 | UK50N / UK95N / UK150N | Distribuição de alta corrente e carga elevada |
💡 Dica: Quanto maior for a secção do fio, maior será a classificação de corrente necessária.
| Tipo de função | Série recomendada | Finalidade de utilização |
|---|---|---|
| Cablagem padrão | Série UK (UK2.5B–UK35N) | Ligações gerais de alimentação e sinal |
| Proteção por fusível | UK5-HESI / UK10-DRESI | Circuitos que exigem proteção contra sobrecarga |
| Cablagem multicamada | MBKKB2.5 / DIKD1.5 / UKK3 / UKK5 | Painéis de controlo compactos e cablagem de E/S de PLC |
| Ramificação com múltiplas saídas | UDK4 / UK5-TWIN | Distribuição de alimentação ou sinal (1→2 / 2→2) |
| Ligação à terra | Série USLKG | Ligação de terra de proteção (PE) |
| Acessórios | E/UK, ZB6, D-UK2.5B, FBI 10-6, UK-B2 | Suporte de instalação e etiquetagem |
Acessórios universais: fixadores, tiras de marcação, calhas DIN, terminais de crimpagem e abraçadeiras de cabos são compatíveis com todos os modelos.
⚠️ Peças específicas do modelo:
(1) Faça sempre corresponder a secção do cabo e a capacidade de corrente do seu circuito.
(2) Para quadros compactos, prefira terminais multicamada ou duplos.
(3) Para circuitos que exijam proteção contra sobrecarga ou proteção de ramal, escolha modelos com fusível.
(4) Para uma segurança completa, inclua terminais de terra e acessórios correspondentes da mesma série UK.
Uma seleção adequada garante que a sua cablagem é segura, organizada, e conforme com as normas IEC/UL.
Se não tiver a certeza de qual terminal se adequa ao seu projeto, contacte a AOSI para apoio técnico à seleção — a nossa equipa recomendará os modelos e acessórios adequados com base no seu esquema de cablagem.
Os blocos de terminais de calha DIN da série UK, com a sua fiável tecnologia de ligação por parafuso e design modular, são amplamente utilizados em diversas aplicações industriais e elétricas que exigem uma cablagem segura e organizada.

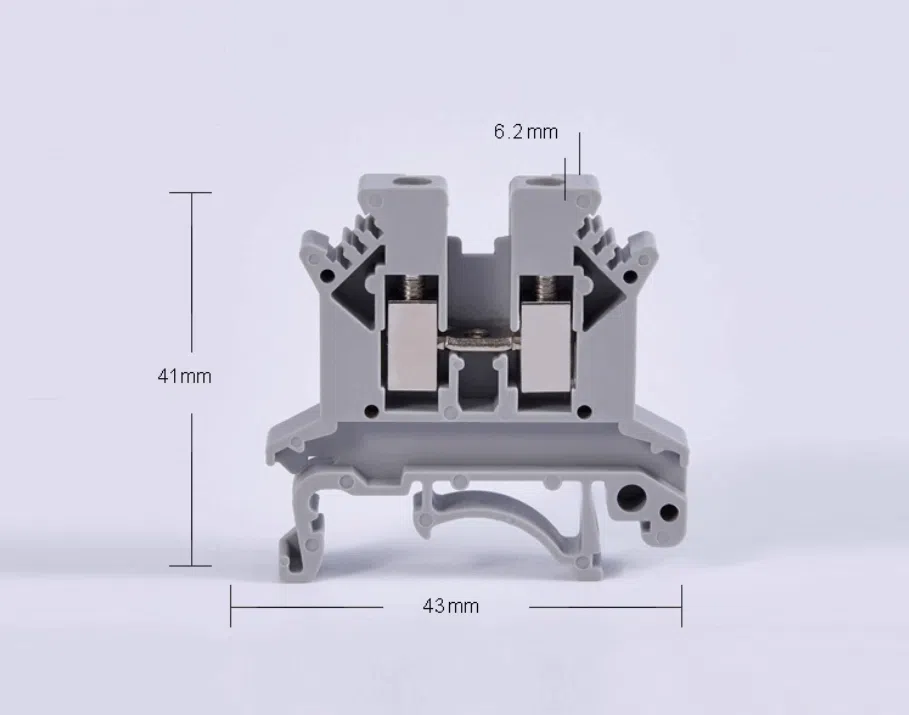

A instalação do bloco de terminais de parafuso UK2.5B é simples e fiável.
Siga os 4 passos abaixo para garantir uma ligação segura e profissional 👇

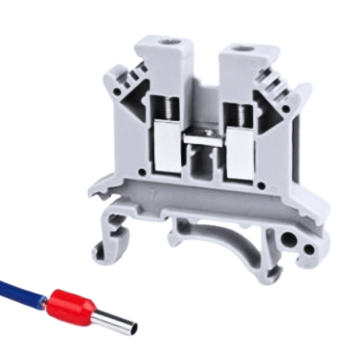

Passo 1 – Preparar o condutor
Ação: retire a camada de isolamento do condutor e insira-o no terminal de crimpagem isolado (se utilizado).
💡 Dica: deixe cerca de 8–10 mm de condutor desencapado exposto para obter a melhor superfície de contacto.

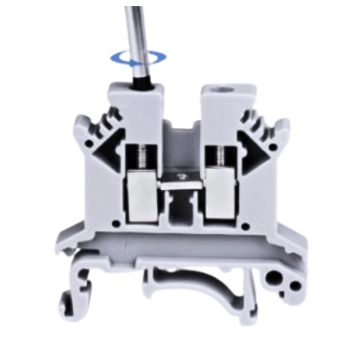

Passo 2 – Soltar o grampo de parafuso
Ação: insira uma chave de fendas de lâmina plana na ranhura do parafuso e rode no sentido anti-horário para abrir completamente o grampo.
💡 Dica: Certifique-se de que a placa de fixação está totalmente solta antes de inserir o condutor.

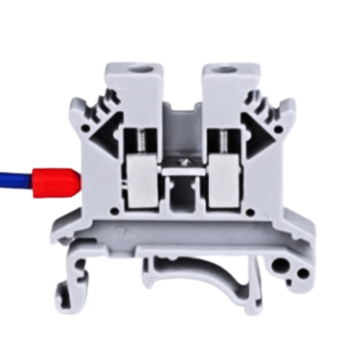

Passo 3 – Inserir o condutor
Ação: Empurre o fio profundamente no orifício de entrada do terminal até atingir o fundo.
💡 Dica: Certifique-se de que os fios não ficam expostos fora da caixa do terminal.

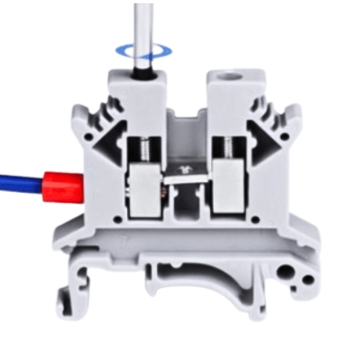

Passo 4 – Apertar e fixar
Ação: Rode a chave de fendas no sentido dos ponteiros do relógio para apertar o parafuso até o fio ficar firmemente fixado.
💡 Dica: Não aperte demasiado — certifique-se de que o fio está seguro mas o grampo permanece intacto.
✅ Instalação concluída
O condutor está agora firmemente fixado dentro do terminal. Efetue um teste de tração suave — o fio deve permanecer firmemente no lugar. O seu terminal UK2.5B está pronto para uma utilização fiável em aplicações de cablagem de controlo, sinal ou alimentação.

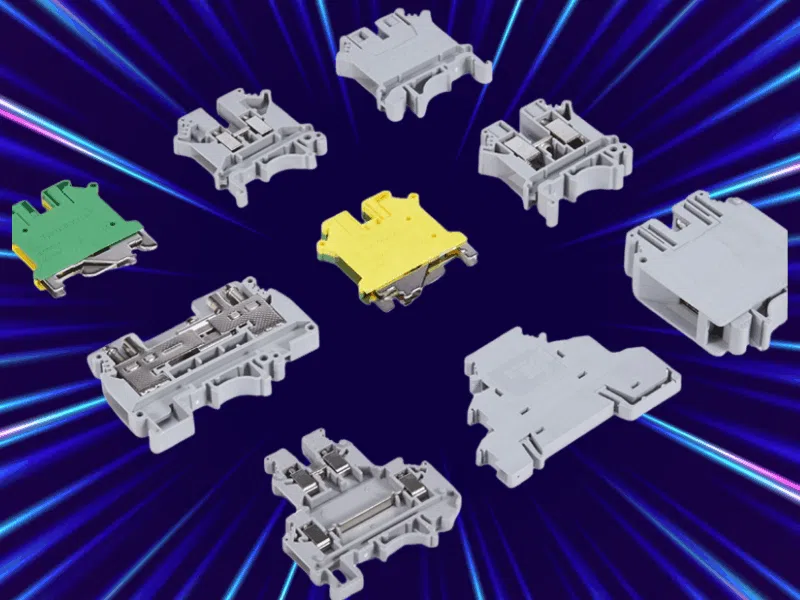

Abaixo estão 10 fabricantes de confiança na indústria global de blocos de terminais — escolher um fabricante fiável garante a segurança, a consistência e a durabilidade do seu sistema de cablagem.
Como fabricante reconhecido profissionalmente no setor, a AOSI tornou-se uma empresa líder no domínio da conexão elétrica, graças à excelente qualidade dos seus produtos e aos seus serviços globais.
$10,000,000+ Valor anual de exportação
Ao serviço de mais de 20 países & regiões
Parcerias de longo prazo com marcas de renome mundial
Soluções integradas de conexão elétrica
A AOSI fornece soluções de blocos de terminais de alta qualidade que equilibram desempenho, durabilidade e eficiência de custos. Todos os produtos cumprem as normas UL, CE, RoHS e ISO, garantindo conformidade e fiabilidade a nível global.

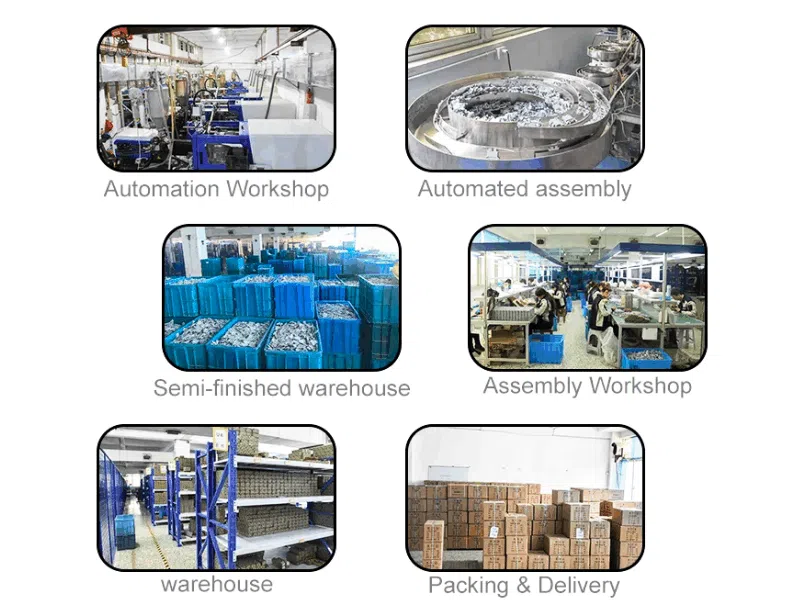

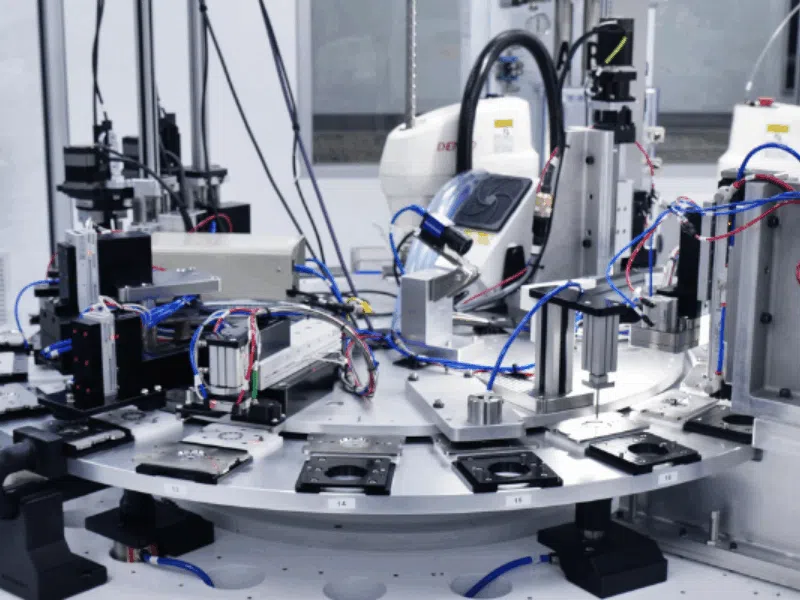

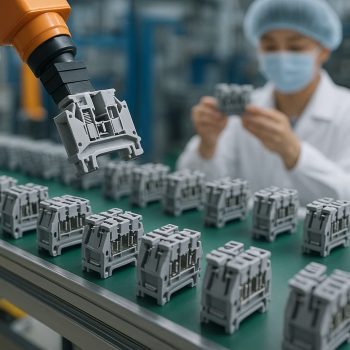

Com um sistema de produção altamente automatizado — desde a moldagem por injeção até à montagem — a AOSI mantém uma qualidade estável enquanto reduz os custos de fabrico.
Produtos fiáveis e com boa relação custo-benefício para aplicações industriais
Entrega rápida com resposta flexível às necessidades do cliente

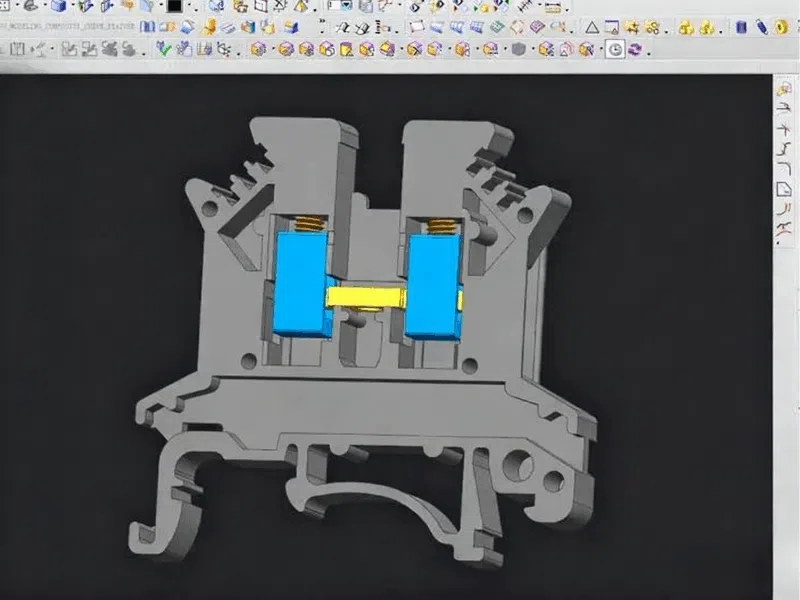

Apoio técnico profissional com soluções personalizadas
Inventário extenso que garante entregas atempadas
Os clientes nunca se preocupam com prazos de entrega
Sistema logístico eficiente com distribuição global
Equipamento premium da Alemanha, Japão e Taiwan
Produção altamente automatizada, 30% redução de custos
Gestão da informação para uma produção otimizada
"Fornecemos não apenas produtos, mas soluções profissionais de conexão elétrica"
Os clientes não precisam apenas de produtos, mas também de orientação e soluções profissionais de aplicação
UL
CE
CQC
TUV
RoHS
Reach
24h
Tempo de resposta
98%
Satisfação do cliente

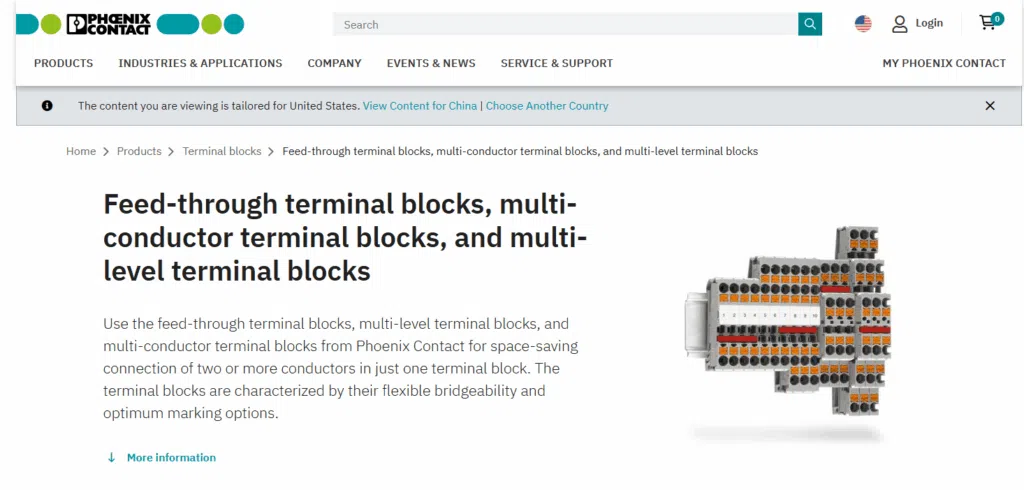

Contacto Phoenix é reconhecida como líder global em tecnologia de conexão industrial e automação.
Desenvolveu o mundialmente reconhecido sistema de blocos de terminais CLIPLINE Complete, que inclui tipos de parafuso, mola e push-in.
Os terminais de calha DIN Série UT (tipo parafuso) e Série PT (push-in) da Phoenix Contact são amplamente utilizados em quadros de controlo, sistemas de alimentação e projetos de automação.

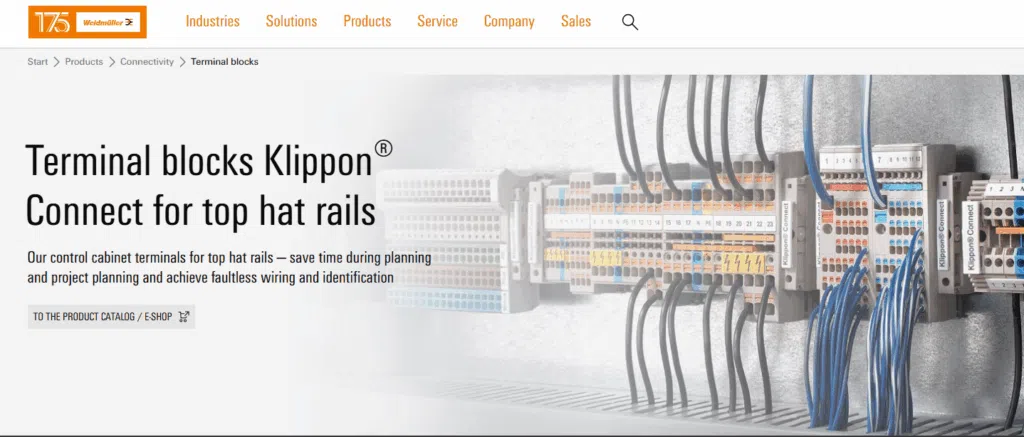

Weidmüller é uma das marcas mais consolidadas na conectividade elétrica industrial, com produtos que abrangem a transmissão de sinal, dados e energia.
As suas Séries W e Séries Z blocos de terminais são conhecidos pela elevada fiabilidade, ligações de parafuso robustas e ampla compatibilidade com normas de controlo industrial.
Os terminais de calha DIN da Weidmüller são preferidos pela engenharia de precisão e materiais duráveis, adequados a ambientes industriais exigentes.

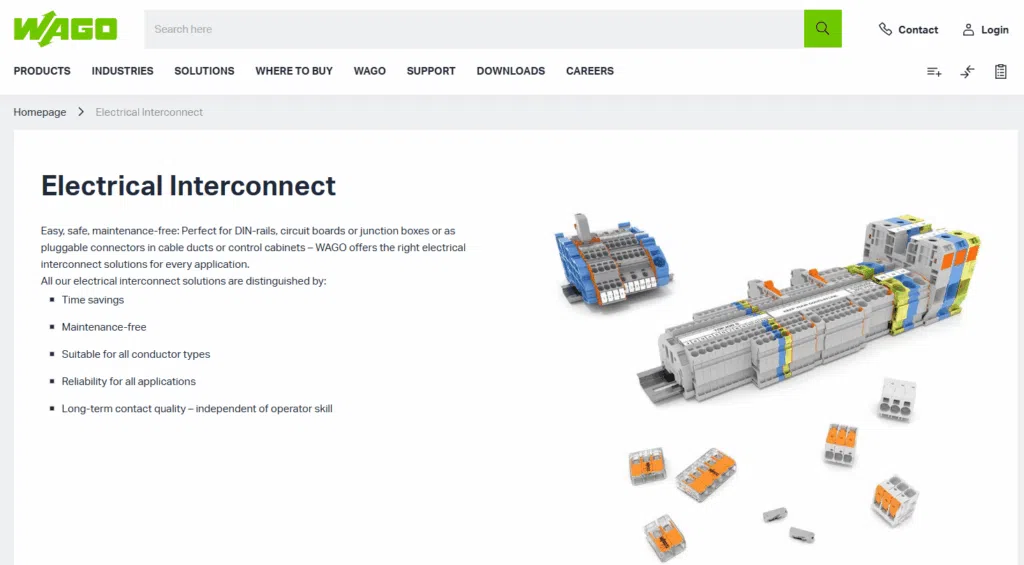

WAGO é o pioneiro da tecnologia de ligação por mola, oferecendo cablagem sem manutenção e sem parafusos.
As suas TOPJOB® S A série de terminais de calha DIN TOPJOB® S é conhecida pela instalação rápida, resistência à vibração e design compacto, o que a torna ideal para automação e controlo de edifícios.
Embora seja mais conhecida pelos terminais de mola, a WAGO também disponibiliza variantes de parafuso para aplicações especiais.

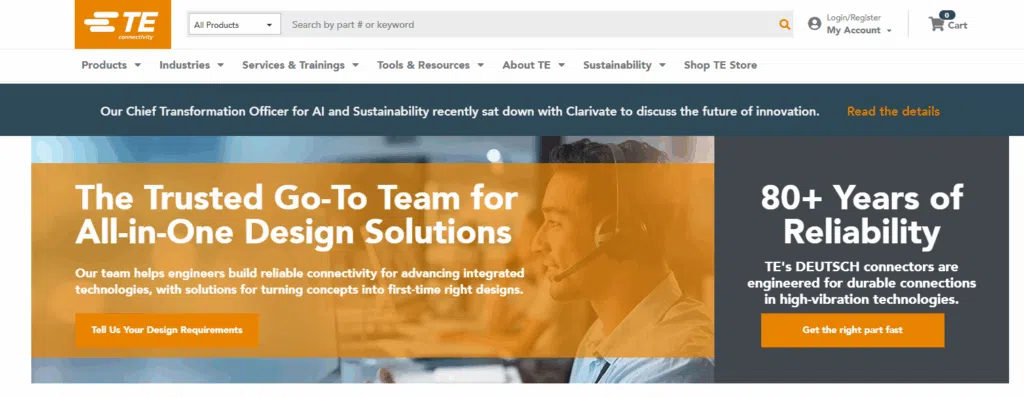

Conectividade TE é uma empresa tecnológica global especializada em soluções de conectividade e sensores para sistemas de energia, transporte e industriais.
No segmento de terminais de calha DIN, a TE oferece Série SNK e Entrelec terminais (após a aquisição do negócio de terminais da ABB), abrangendo tipos de parafuso, mola e push-in.
Estes terminais são valorizados pelo design robusto, certificação global e elevada fiabilidade em quadros de energia e controlo.

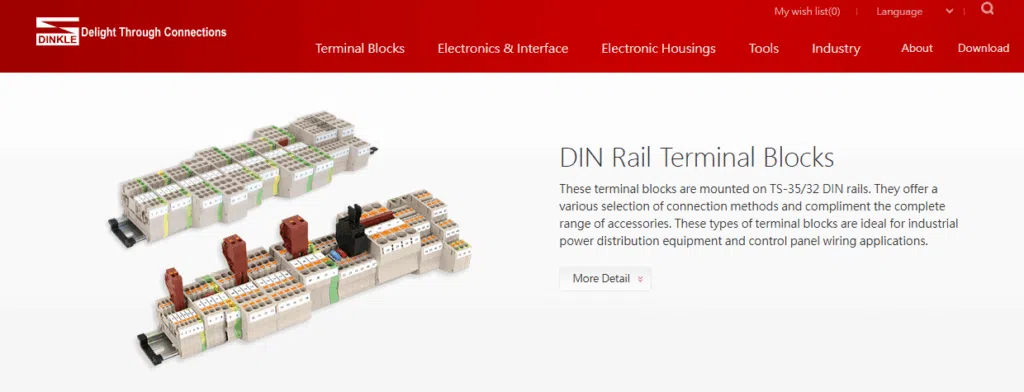

Dinkle é um dos fabricantes de blocos de terminais mais consolidados da Ásia, fornecendo soluções profissionais de cablagem para quadros de controlo, automação e sistemas de edifícios.
As suas DK e Série EK Os blocos de terminais de calha DIN apresentam designs de parafuso compatíveis com normas europeias como Phoenix e Weidmüller.
A Dinkle é reconhecida pela qualidade estável, preços competitivos e uma forte rede de distribuição na Ásia, Europa e América.

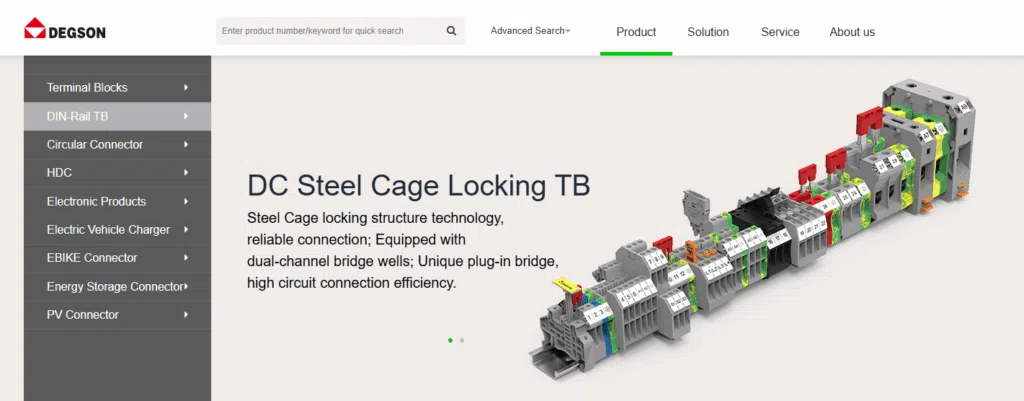

DEGSON é um fabricante chinês líder de conectores elétricos e blocos de terminais, detendo UL, VDE, CE e TUV certificações.
As suas Série DG Os terminais de calha DIN abrangem tipos de parafuso, mola e encaixe, oferecendo compatibilidade com modelos internacionais.
A DEGSON é bem conhecida por combinar produção automatizada em larga escala com preços competitivos, servindo tanto o mercado OEM nacional como global.

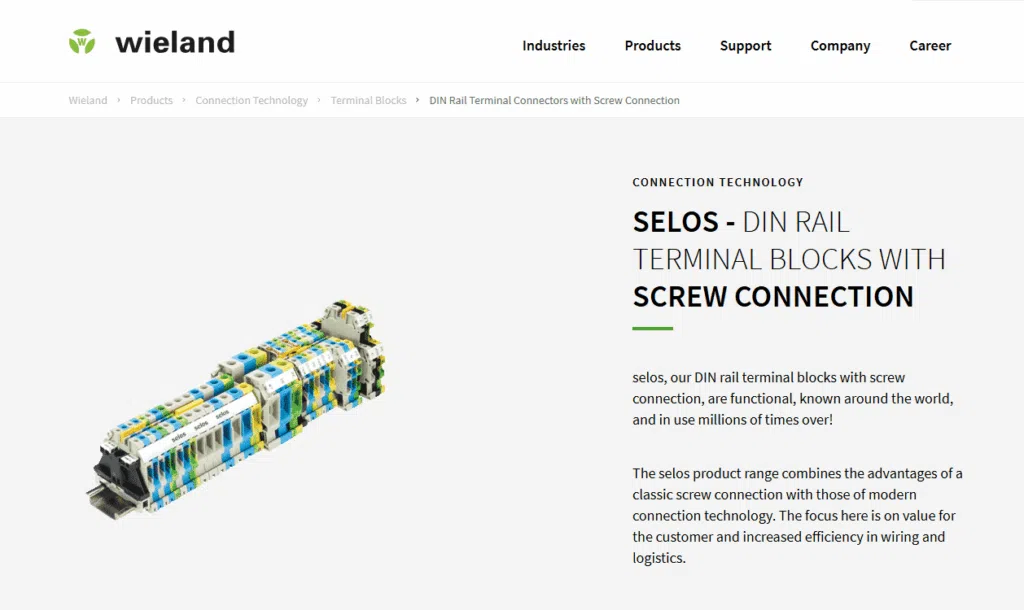

WIELAND Electric, fundada em 1910, é um dos mais antigos fornecedores alemães de soluções de ligação elétrica.
As suas selos e fasis os blocos de terminais de calha DIN da série são concebidos tanto para sistemas de automação industrial como de edifícios.
Os terminais WIELAND apresentam elevada capacidade de condução de corrente, design modular e acessórios compatíveis com normas globais, garantindo uma cablagem eficiente e segura em quadros de distribuição.

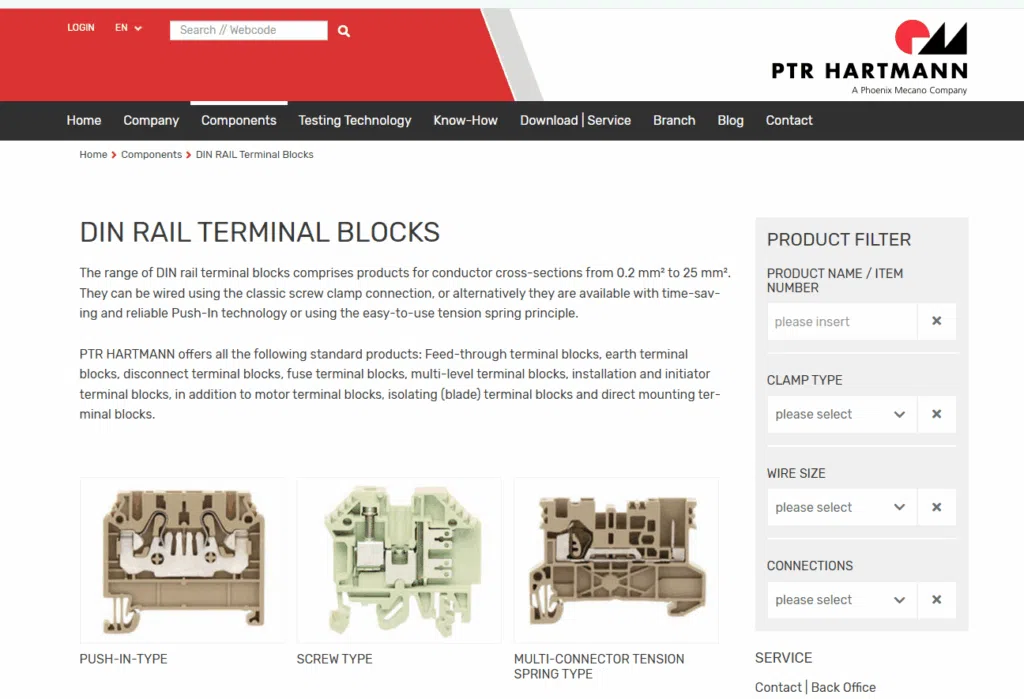

PTR HARTMANN GmbH especializa-se em blocos de terminais de alta precisão, conectores PCB e sondas de teste.
Os Série SR blocos de terminais de calha DIN da empresa oferecem ligações de parafuso robustas e elevada rigidez dielétrica.
A PTR é conhecida pela sua qualidade de engenharia alemã e é um fornecedor OEM/ODM fiável de sistemas de ligação personalizados.

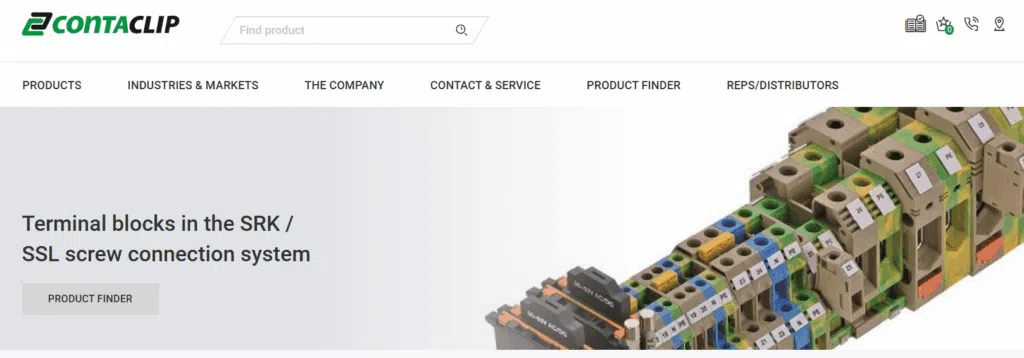

CONTA-CLIP é um fabricante alemão focado em tecnologia de ligação, gestão de cabos e módulos de interface eletrónica.
As suas Série SRK Os terminais de calha DIN de parafuso proporcionam uma ampla gama de secções e cores, concebidos para instalação rápida e desempenho estável.
Os terminais CONTA-CLIP são comummente utilizados em automação industrial, tecnologia ferroviária e aplicações de distribuição de energia.
Escolher e encomendar os blocos de terminais certos é simples com a AOSI.
Siga os passos abaixo para garantir uma comunicação fluida, uma seleção precisa do modelo e uma entrega atempada.
Passo 1 – Confirmar modelo e especificações
Selecione o modelo adequado de acordo com a secção do condutor, a capacidade de corrente e os requisitos funcionais do seu projeto. As escolhas comuns incluem UK2.5B, UK5N, UK10N, UK16N, UK35N, e acessórios correspondentes como terminais de terra USLKG e Pontes FBI.
Passo 2 – Solicitar cotação
Envie-nos os modelos selecionados, a quantidade pretendida e o país de destino.A nossa equipa de vendas fornecerá uma cotação formal incluindo preço, prazo de entrega, condições de envio e stock disponível no prazo de 24 horas.
Passo 3 – Confirmar encomenda e condições de pagamento
Após analisar a cotação, confirme os detalhes da sua encomenda.O pagamento pode ser efetuado por T/T, PayPal ou L/C, dependendo da escala da sua encomenda e da região.
Passo 4 – Produção e inspeção de qualidade
Assim que o pagamento é recebido, inicia-se a produção ou a alocação de stock.Todos os blocos de terminais são testados quanto a aspeto, resistência de isolamento, binário e condutividade antes da embalagem.
Passo 5 – Embalagem e entrega
Os produtos são embalados em cartões de qualidade para exportação com etiquetas e códigos de barras completos.
Apoiamos envios expresso, aéreo e marítimo, garantindo uma entrega global rápida e fiável.Os números de rastreio serão fornecidos após o despacho.
Fornecemos amostras gratuitas, basta indicar-nos o que necessita
Um bloco de terminais de parafuso liga e fixa condutores elétricos através de um grampo de parafuso metálico. É montado numa calha DIN para uma instalação fácil e expansão modular.
Todos os blocos de terminais são fabricados em PA66 (nylon retardador de chama UL94-V0) e cobre niquelado, para excelente isolamento e condutividade.
Sim. Modelos como UK16N, UK35N, UK50N e UK95N foram concebidos para aplicações de corrente mais elevada em distribuição de energia e controlo industrial.
Vai precisar de:
A maioria dos modelos de blocos de terminais UK tem sem MOQ rigoroso — pode começar com algumas peças ou um pequeno lote de teste.
Para encomendas a granel, aplicam-se descontos de preço com base em escalões de quantidade.
Diferem principalmente no tamanho do condutor, corrente nominal e largura do terminal.
Por exemplo:
UK2.5B: até 2,5mm², 32A
UK5N: até 4mm², 41A
UK10N: até 10mm², 75A
Sim, são compatíveis com ambos os rígidos e condutores flexíveis. Para condutores flexíveis, recomenda-se a utilização de ponteiras (terminais de compressão a frio).
Sim, todos os modelos UK são compatíveis com DIN 35mm, pelo que os pode misturar de acordo com as necessidades do circuito (por exemplo, sinal + alimentação + ligação à terra).
Normalmente entre 0.4–1.2 Nm, dependendo do tamanho do modelo. Siga sempre os valores da ficha técnica do produto para uma operação segura.
✅ Artigos em stock: 3–7 dias
✅ Produção em série: 10–20 dias
✅ Modelos personalizados: 20–25 dias, dependendo da complexidade da encomenda
A AOSI mantém um grande inventário e utiliza linhas de montagem automatizadas, garantindo um fornecimento estável e uma entrega fiável mesmo para projetos urgentes.
Dentro de 24 horas
Submeta o seu pedido e entraremos em contacto consigo o mais breve possível. Obrigado.
Por favor, deixe uma mensagem à nossa equipa de vendas e entraremos em contacto consigo o mais rapidamente possível.
