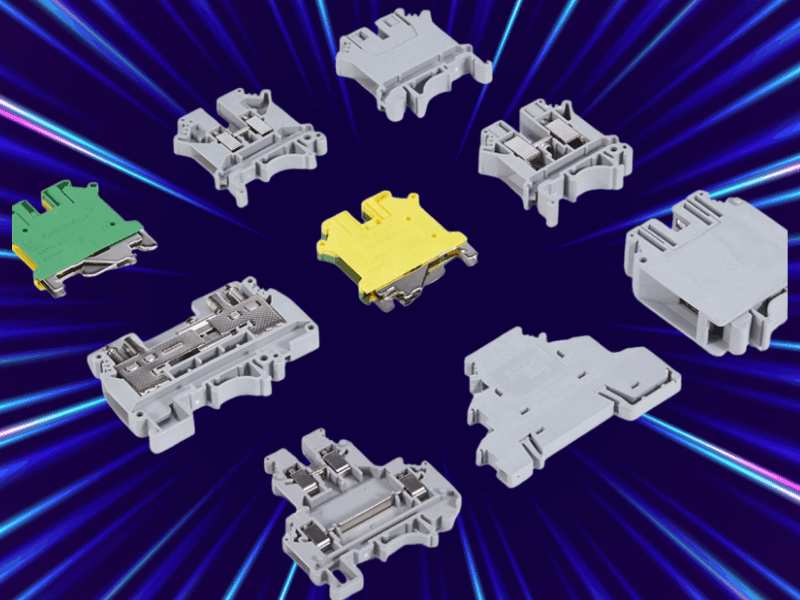

✅Los bloques de terminales de carril DIN de tipo tornillo son una de las soluciones de cableado más clásicas y fiables en los sistemas de control eléctrico.
✅Incorporan un conductor de cobre niquelado duradero y una carcasa de PA66 ignífuga, lo que garantiza conexiones sólidas y resistentes a las vibraciones.
Los bloques de terminales de tornillo estándar de la serie UK están diseñados para un cableado fiable y duradero en sistemas de control y potencia industriales.
Diferentes modelos como UK2.5B, UK3N, UK5N, UK6N, UK10N, UK16N, UK35N, UK50N,UK95N,UK150N cubren una amplia gama de secciones de conductor y capacidades de corriente, garantizando conexiones eléctricas seguras y eficientes para cada aplicación.
| Modelo | Sección de conductor (mm²) | Corriente nominal (A) | Tensión nominal (V) | Anchura (mm) | Uso típico |
|---|---|---|---|---|---|

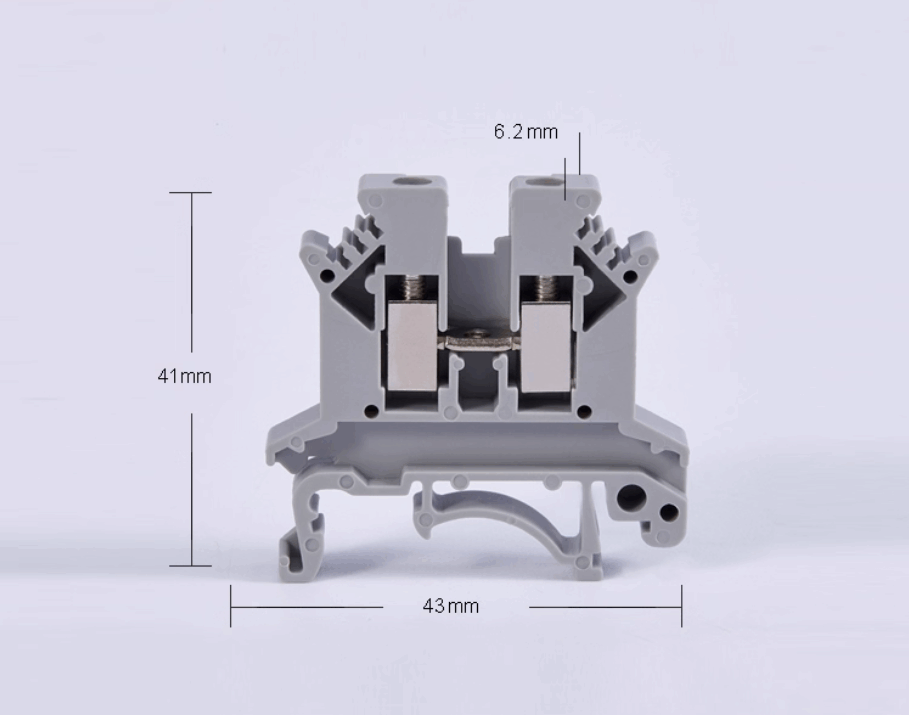

| UK2.5B | 0.2–2.5 | 32A | 690V | 6.2 | Cableado de señal o control |

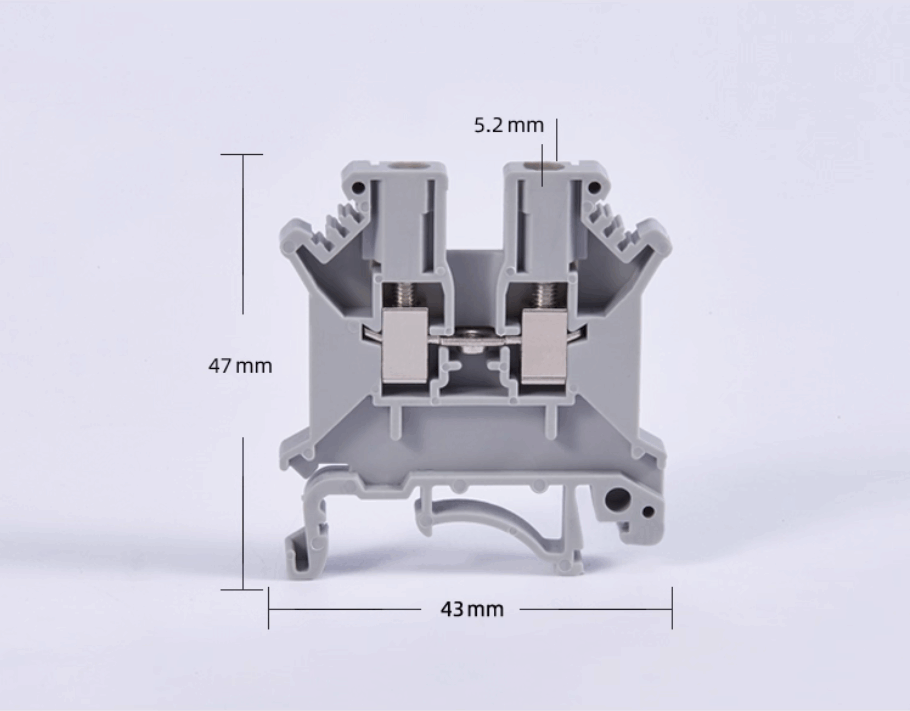

| UK3N | 0.2–2.5 | 41A | 800V | 5.2 | Circuitos de control compactos o terminales PLC |

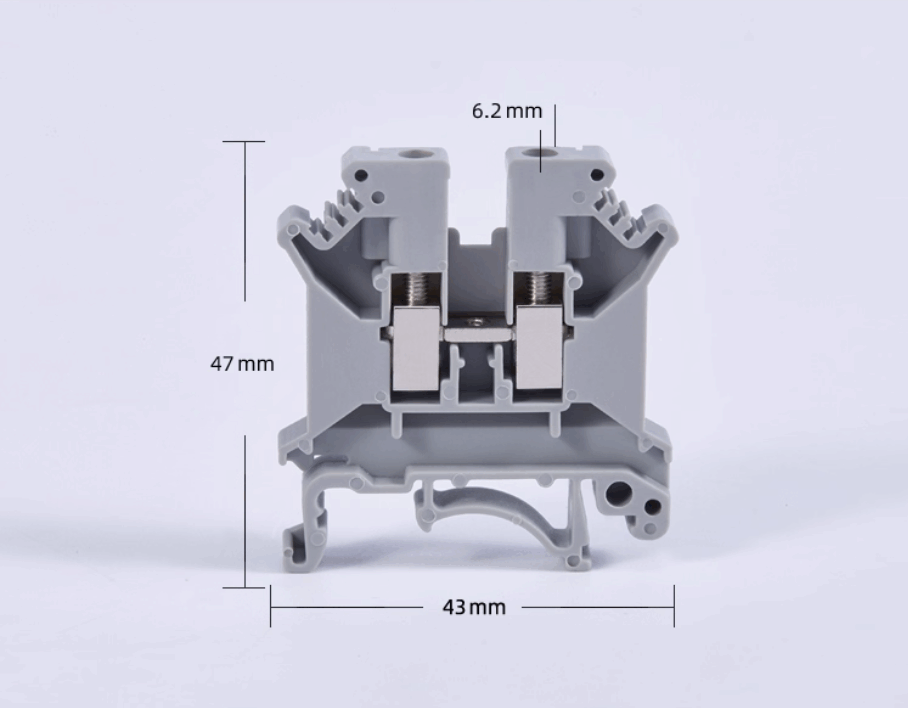

| UK5N | 0.2–4 | 41A | 800V | 6.2 | Circuitos de control de uso general |

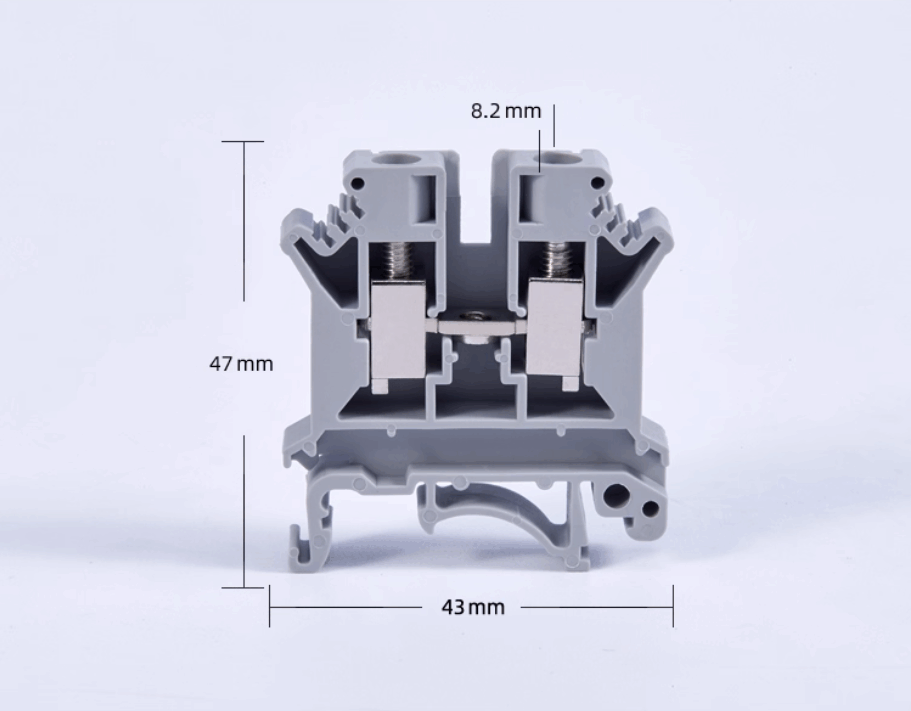

| UK6N | 0.2–6 | 57A | 690V | 8.2 | Conexiones de alimentación y distribución |

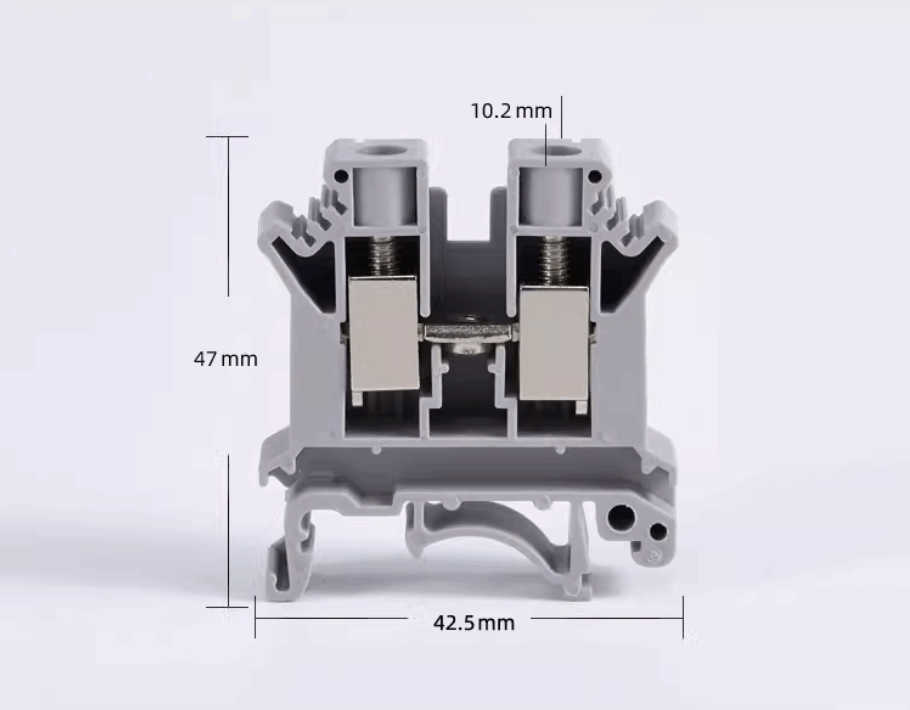

| UK10N | 0.5–10 | 75A | 800V | 10.2 | Líneas de potencia en cuadros de control |

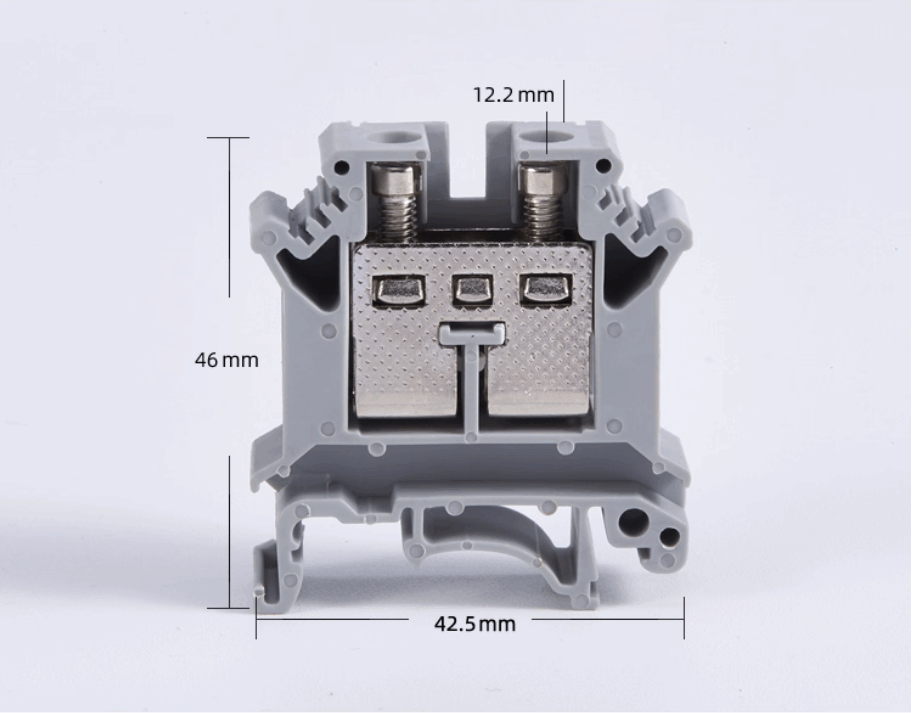

| UK16N | 0.5–16 | 101A | 800V | 12.2 | Distribución de alta corriente |

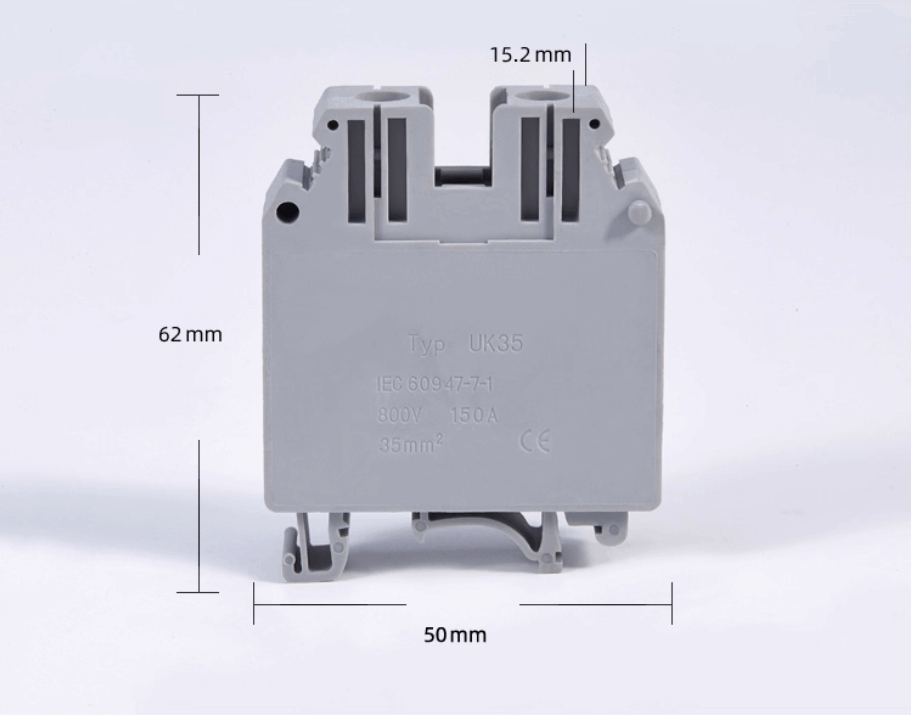

| UK35N | 10–35 | 150A | 800V | 15.2 | Terminales de entrada de potencia |

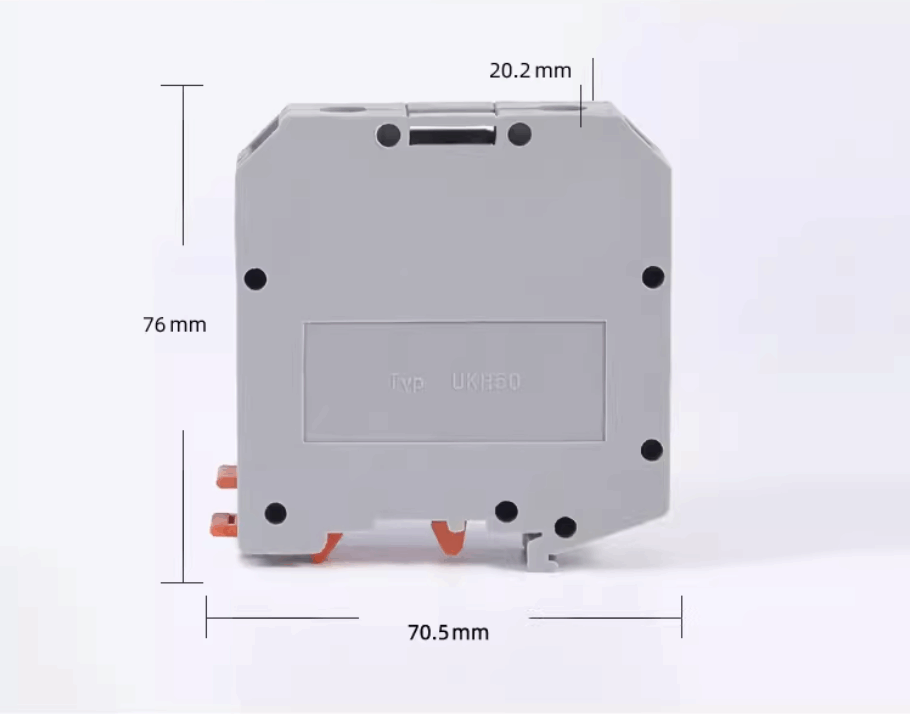

| UK50N | 25–50 | 150A | 1000V | 20.2 | Cableado de alimentación principal o de motor |

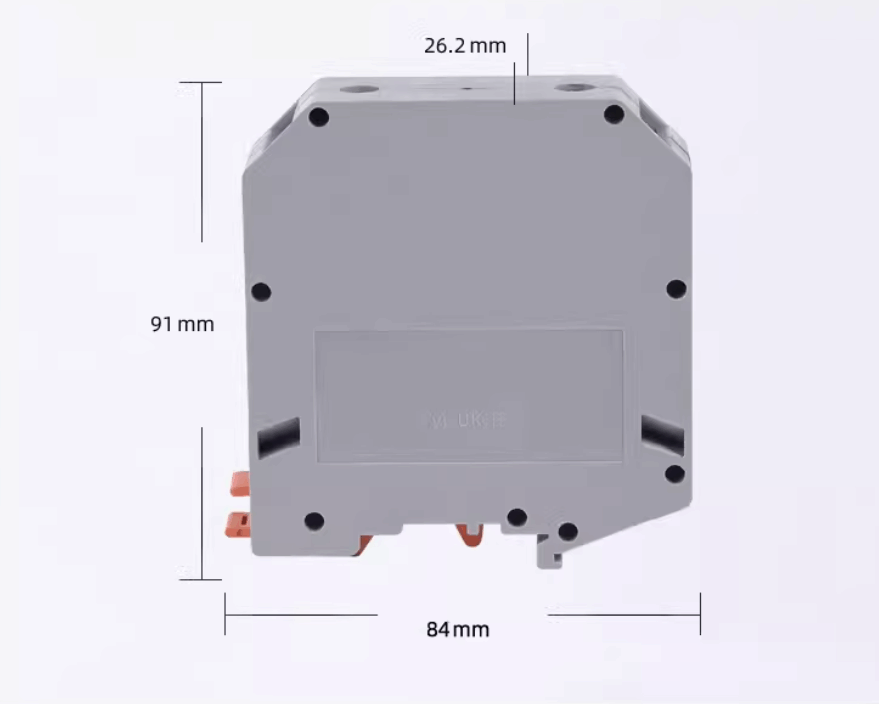

| UK95N | 35–95 | 232A | 1000V | 26.2 | Cableado de equipos de gran potencia |

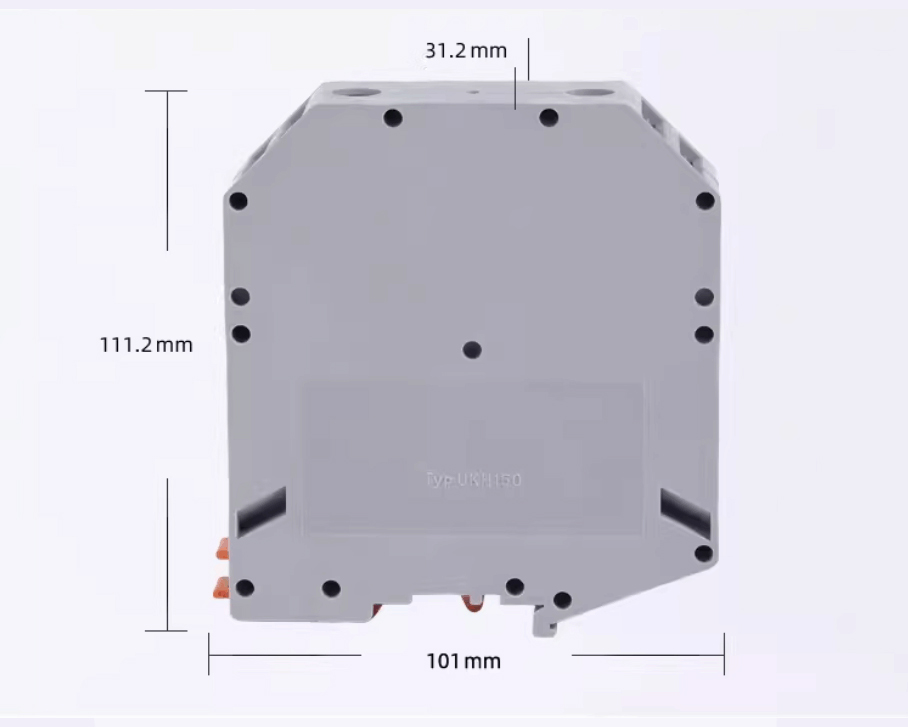

| UK150N | 50–150 | 390A | 1000V | 31.2 | Líneas de alimentación principal y de motor |
📊 Cada modelo aumenta en sección de conductor y capacidad de corriente: a mayor número, mayor manejo de carga.
La serie estándar de terminales de tornillo ofrece una solución robusta y flexible para todas las tareas de cableado, desde circuitos de señal compactos hasta líneas de potencia de alta exigencia, con total compatibilidad de accesorios.
El cableado eficiente en un espacio de cuadro limitado requiere a menudo terminales con más de un nivel de conexión.
Los terminales tipo UK multicapa y de doble capa de AOSI permiten a los ingenieros conectar varios circuitos verticalmente dentro de la misma huella de carril DIN, ideales para cableado de E/S de PLC, distribución de señales y cuadros de control compactos.
🔹 Resumen de la gama de productos
| Modelo | Capas | Alcance del cable | Corriente nominal (A) | Tensión nominal (V) | Uso típico |
|---|---|---|---|---|---|

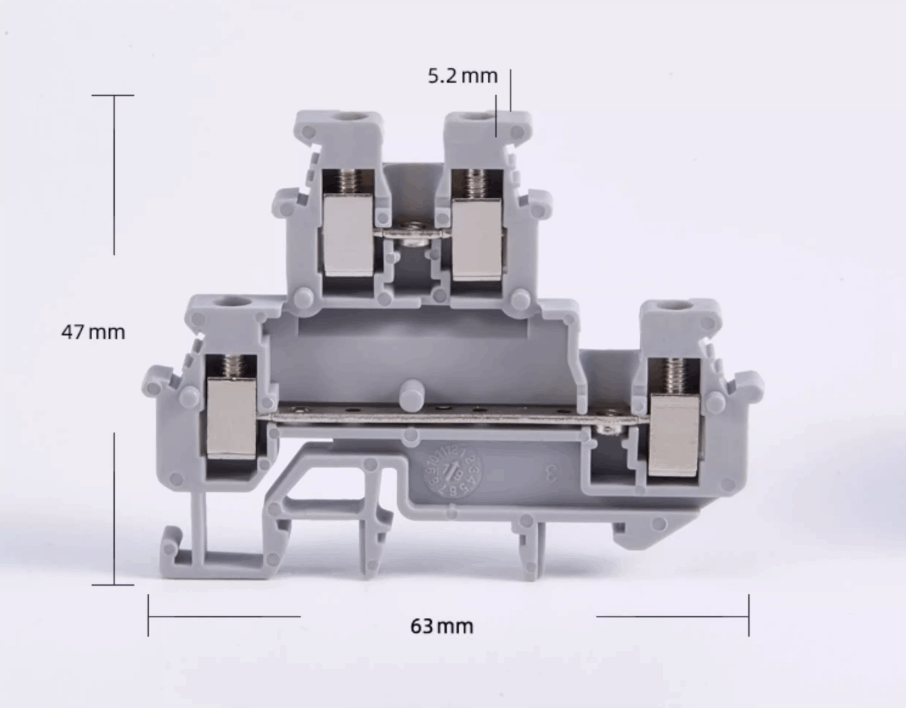

| MBKKB2.5 | 2 | 0.2–2.5 mm² | 32A | 500V | Para cableado de control y señal en cuadros compactos |

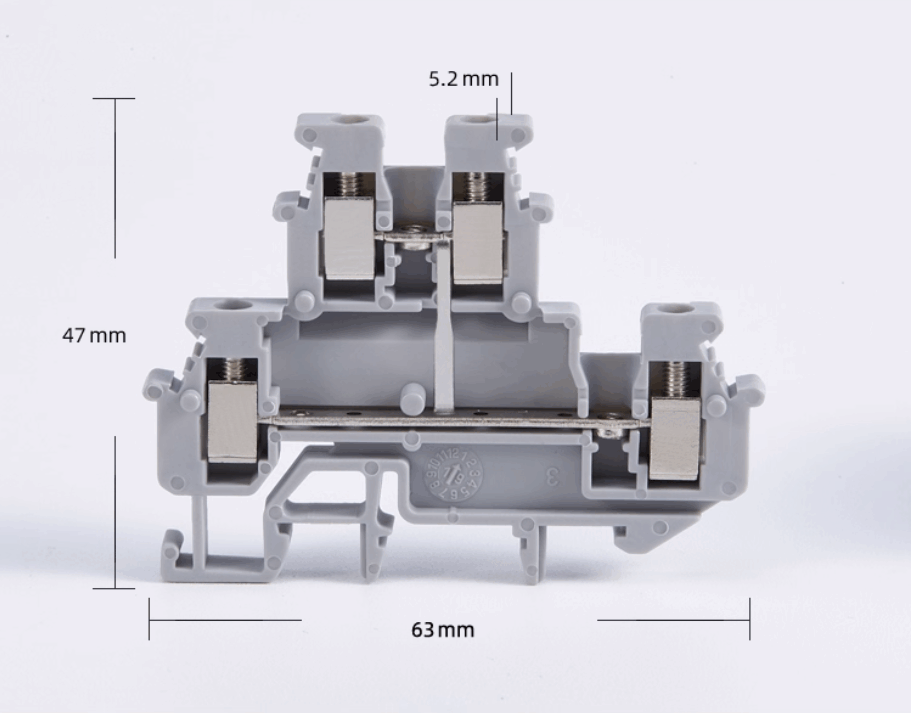

| MBKKB2.5-PV | 2 | 0.2–2.5 mm² | 32A | 500V | Para distribución de tensión o circuitos de potencial compartido |

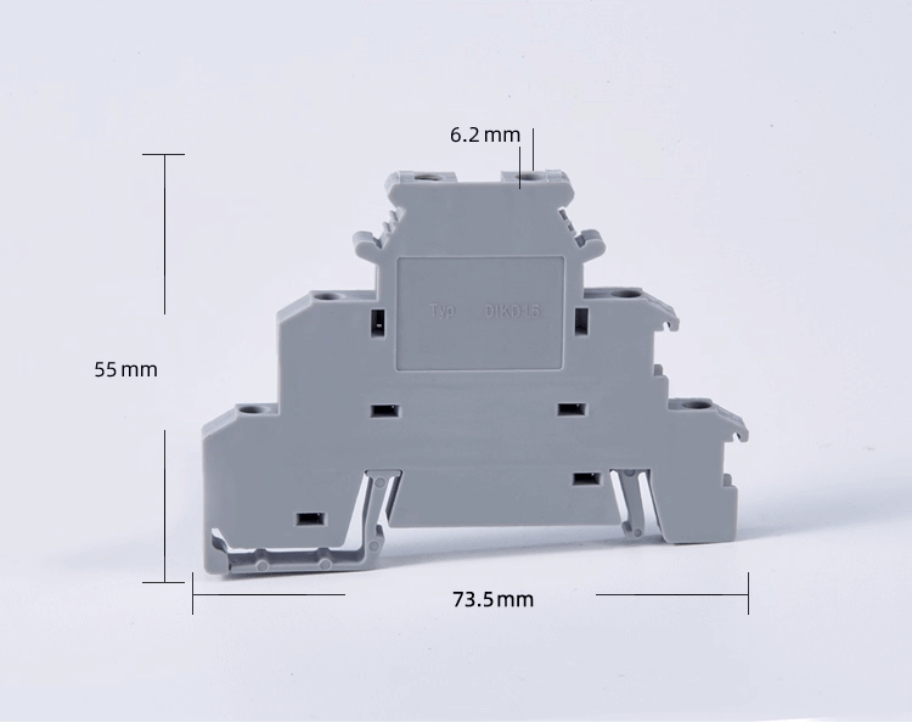

| DIKD1.5 | 3 | 0.2–2.5 mm² | 15A | 300V | Para cableado de señal de alta densidad, como módulos de E/S de PLC |

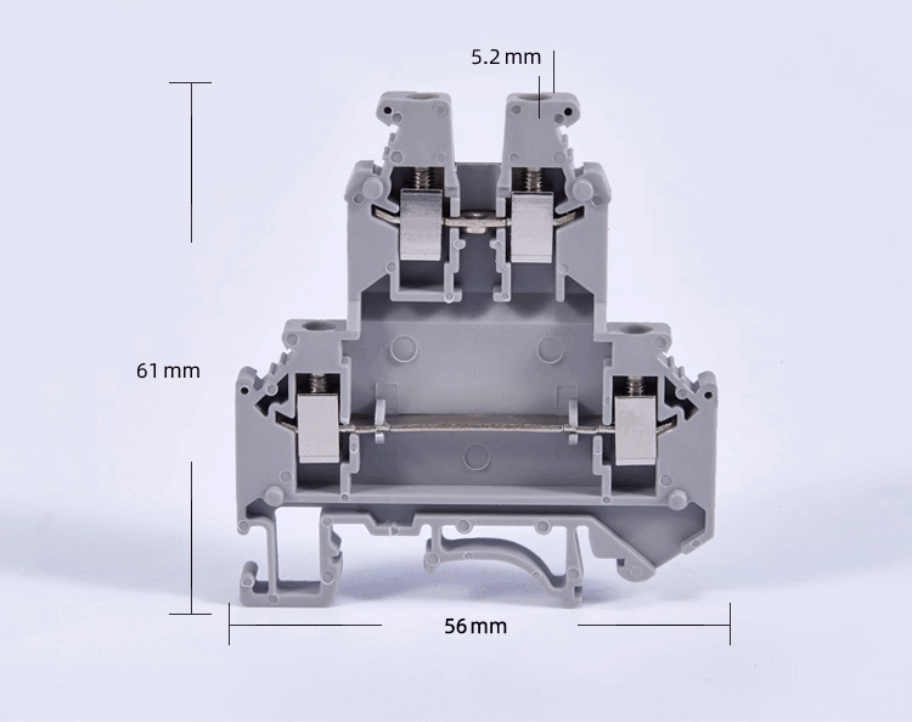

| UKK3 | 2 | 0.2–2.5 mm² | 25A | 500V | Para cableado compacto de control y automatización |
| UKK5 | 2 | 0.2–4 mm² | 32A | 500V | Para circuitos de control y potencia de mayor corriente |
⚙️ Ventajas clave
✅ Diseño que ahorra espacio – Varios niveles permiten duplicar o triplicar los puntos de conexión sin aumentar la longitud del carril.
✅ Identificación clara – Cada capa admite posiciones de marcado independientes para facilitar el reconocimiento de circuitos.
✅ Conexión de tornillo fiable – La misma tecnología de abrazadera de tornillo garantiza un rendimiento resistente a las vibraciones y libre de mantenimiento.
✅ Compatibilidad total – Compatible con carriles DIN estándar de 35 mm y admite todos los accesorios de la serie UK (puentes, placas de extremo, marcadores).
✍️ Resumen
La gama de terminales multicapa y de doble capa ofrece una solución de cableado compacta, modular y flexible que ayuda a reducir el espacio del armario de control manteniendo conexiones limpias y organizadas — la combinación perfecta para sistemas modernos de automatización y señal.
En los sistemas modernos de control y distribución, los ingenieros a menudo necesitan dividir un circuito en múltiples salidas o conectar líneas en paralelo de forma eficiente.
Los terminales de doble y múltiples salidas de AOSI ofrecen un puenteo flexible y conexiones de tornillo de alta fiabilidad — ideales para derivación de potencia, duplicación de señal y configuraciones de distribución rápida.
🔹 Resumen de la gama de productos
| Modelo | Tipo de estructura | Tipo de conexión | Rango de cable (mm²) | Corriente nominal (A) | Tensión nominal (V) | Uso típico |
|---|---|---|---|---|---|---|

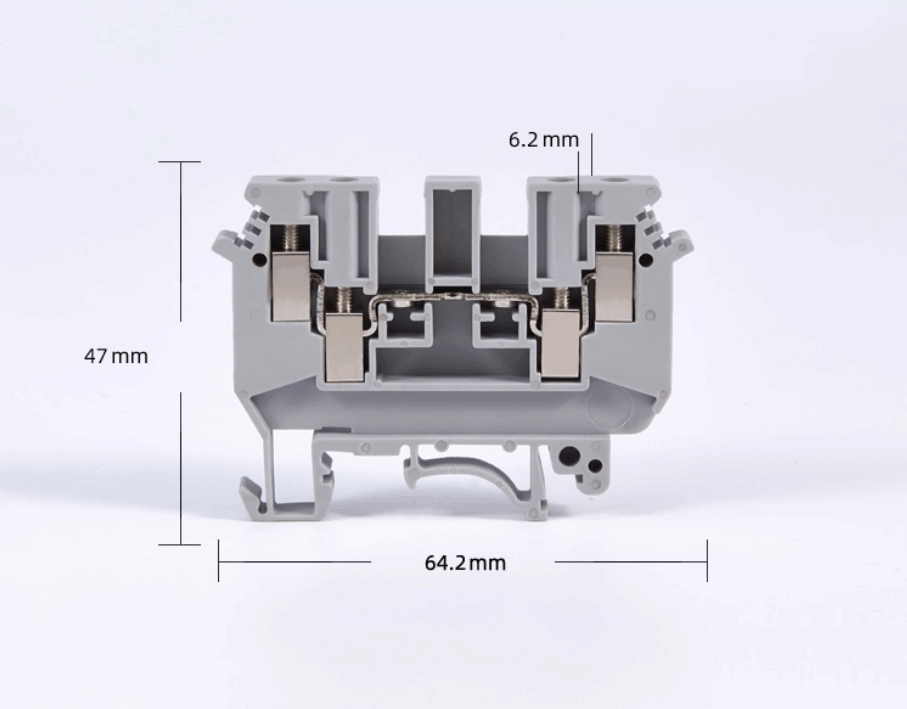

| UDK4 | Terminal doble | 2 entradas / 2 salidas | 0.2–4 | 32A | 690V | Para cableado en paralelo de entrada/salida, distribución dual de señal o potencia |

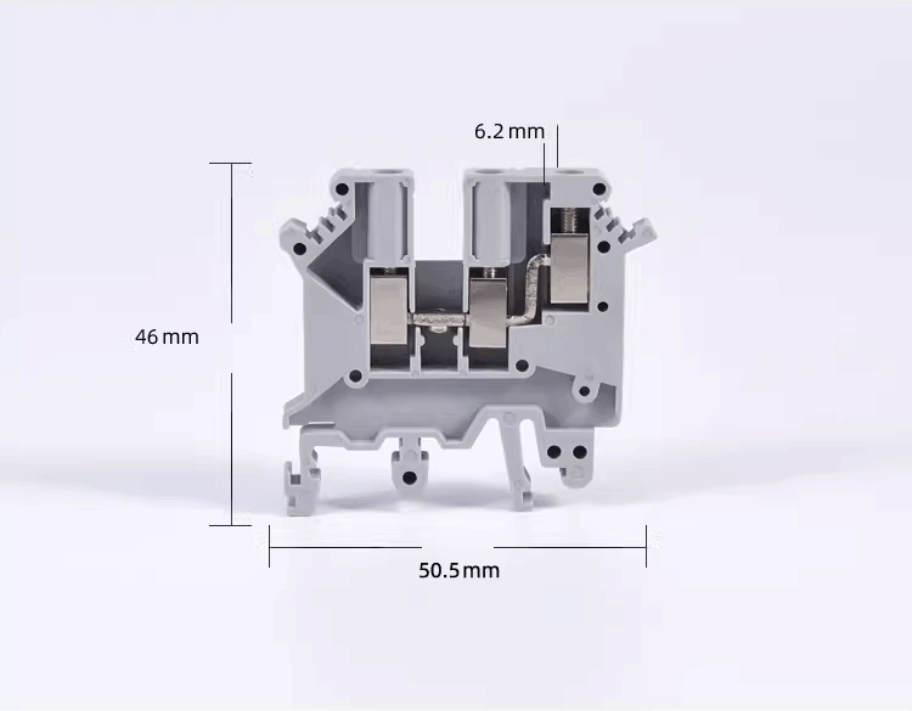

| UK5-TWIN | Terminal doble | 1 entrada / 2 salidas | 0.2–4 | 32A | 500V | Para derivación de potencia — una línea de alimentación distribuida a dos dispositivos |
⚙️ Características principales
✅ Diseño de una entrada y múltiples salidas – Permite una derivación rápida o cableado en paralelo sin puentes adicionales, simplificando la distribución de potencia y señal.
✅ Compacto y ahorro de espacio – Integra múltiples puntos de conexión en un solo ancho de terminal, maximizando la eficiencia del carril DIN.
✅ Conexión de tornillo fiable – Garantiza un contacto estable y una distribución de tensión uniforme para un uso industrial a largo plazo.
Al proteger circuitos de control y potencia, un bloque de terminales con fusible ofrece tanto fiabilidad de conexión como garantía de seguridad.
En UK5-HESI y UK10-DREHSI las series integran fusibles de cartucho estándar directamente en la carcasa del terminal — permitiendo un reemplazo rápido, indicación visual del fusible e instalación compacta.
Se utilizan ampliamente en paneles de control, sistemas de automatización y unidades de distribución de potencia donde la protección de circuitos derivados es esencial.
🔹 Resumen de la gama de productos
| Modelo | Tipo de fusible | Rango de cable (mm²) | Corriente nominal (A) | Tensión nominal (V) | Uso típico |
|---|---|---|---|---|---|

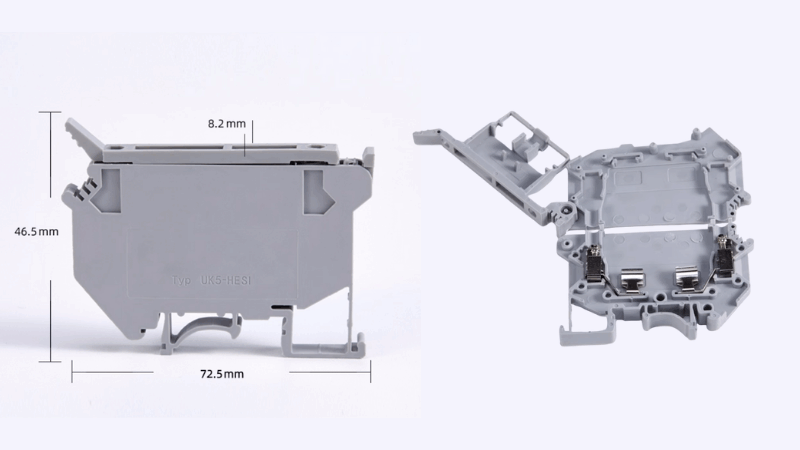

| UK5-HESI | Fusible de vidrio de 5 × 20 mm | 0.2–4 | 6,3 A | 800V | Para pequeños circuitos de control y protección de señal |

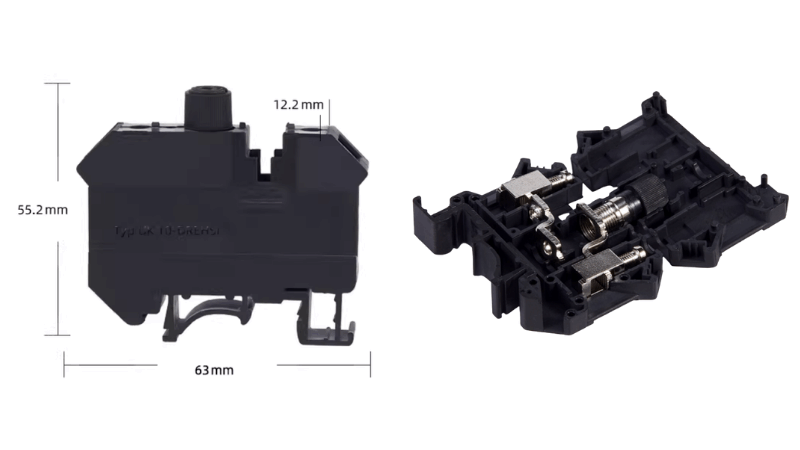

| UK10-DREHSI | Fusible de vidrio de 5 × 20 mm | 0.5–16 | 6,3 A | 800V | Para protección de líneas de potencia o derivadas de mayor corriente |
⚙️ Características principales
✅ Protección integrada – Combina conexión y protección de circuito en un solo bloque de terminales compacto.
✅ Reemplazo de fusible rápido y sin herramientas – La tapa abatible permite cambiar el fusible fácilmente sin retirar los cables.
✅ Estado visual del fusible – La carcasa transparente proporciona visibilidad inmediata cuando un fusible está fundido.
En La serie USLKG de AOSI (bloques de terminales de tierra tipo PE) proporciona una conexión de protección a tierra fiable en paneles de control y sistemas de distribución de potencia.
Cada terminal está diseñado con una carcasa verde-amarilla y una pata de contacto metálica que se conecta automáticamente a tierra al carril DIN — garantizando seguridad, estabilidad y cumplimiento de las normas eléctricas internacionales.
⚡ ¿Qué es un bloque de terminales de tierra?
A bloque de terminales de tierra es un terminal especial diseñado para conectar las tomas de tierra de equipos o circuitos (líneas PE) directamente al carril DIN, que actúa como trayectoria conductora de puesta a tierra. Garantiza que cualquier corriente de fuga o tensión de fallo se transfiera de forma segura a tierra, evitando riesgos eléctricos y daños en los equipos.
🧩 Modelos disponibles (serie USLKG)
| Modelo | Rango de cable (mm²) | Corriente nominal (A) | Tensión nominal (V) |
|---|---|---|---|

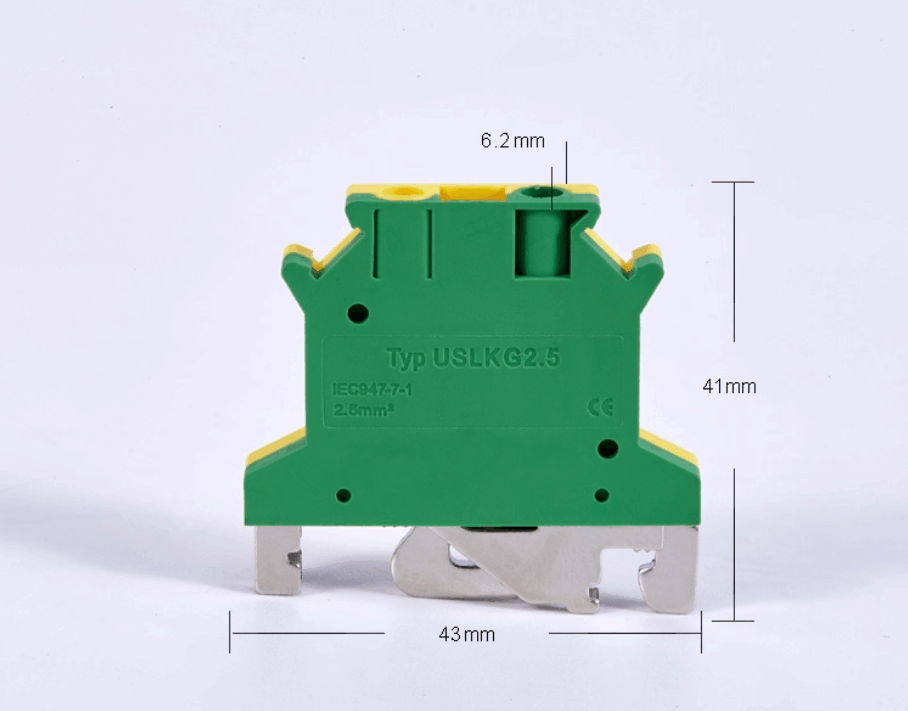

| USLKG2.5 | 0.2–2.5 | 32A | 690V |

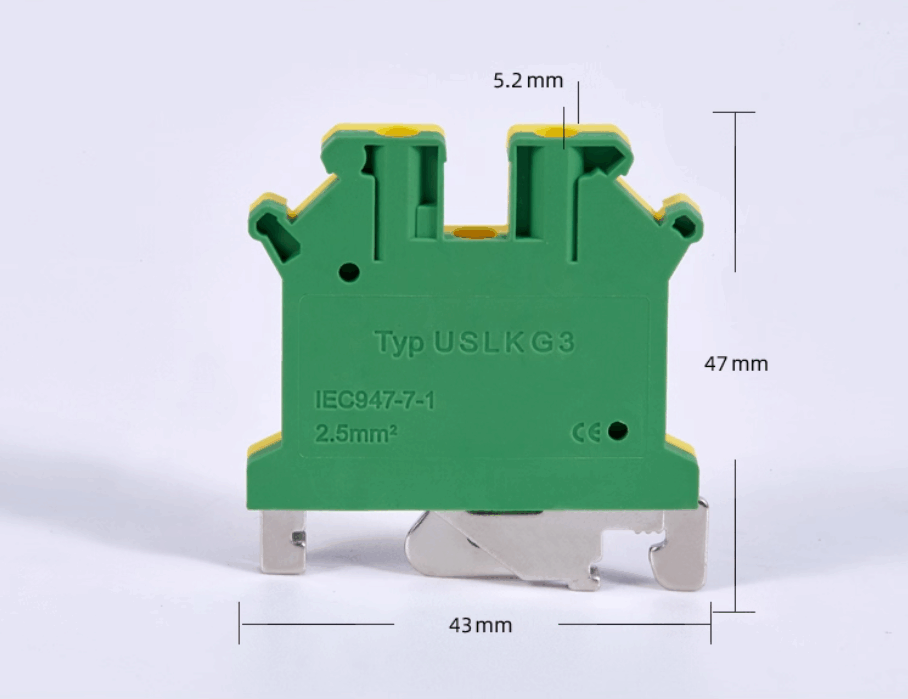

| USLKG3 | 0.2–2.5 | 41A | 800V |

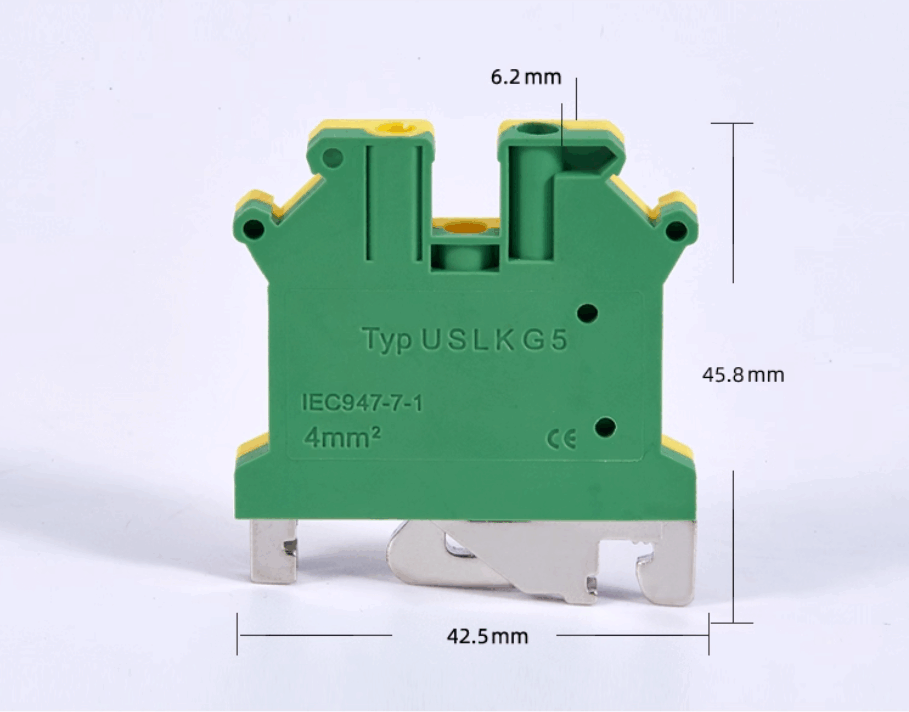

| USLKG5 | 0.2–4 | 41A | 800V |

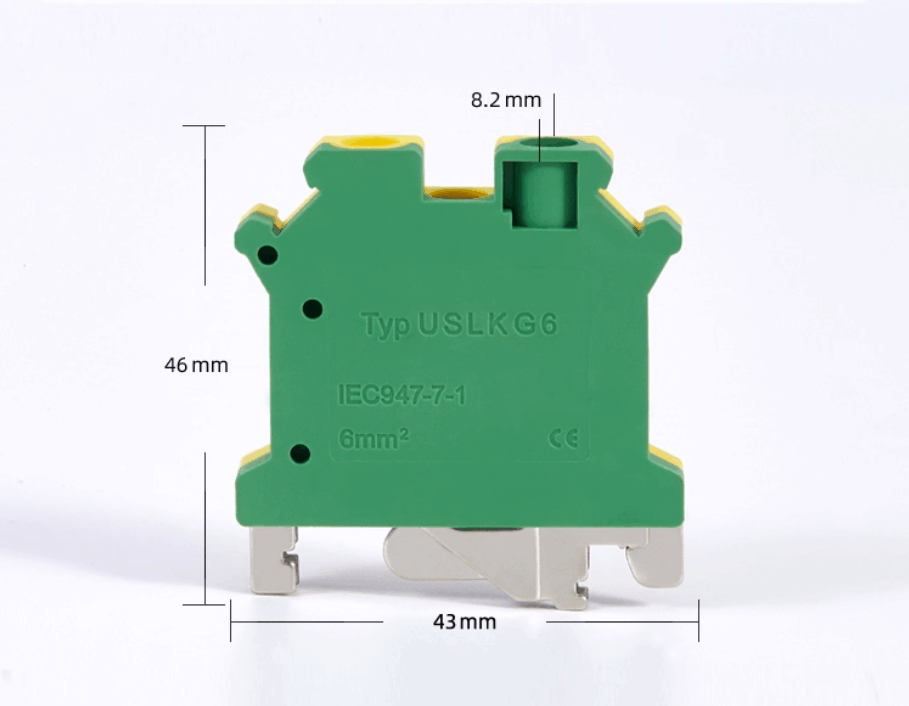

| USLKG6 | 0.5–6 | 57A | 690V |

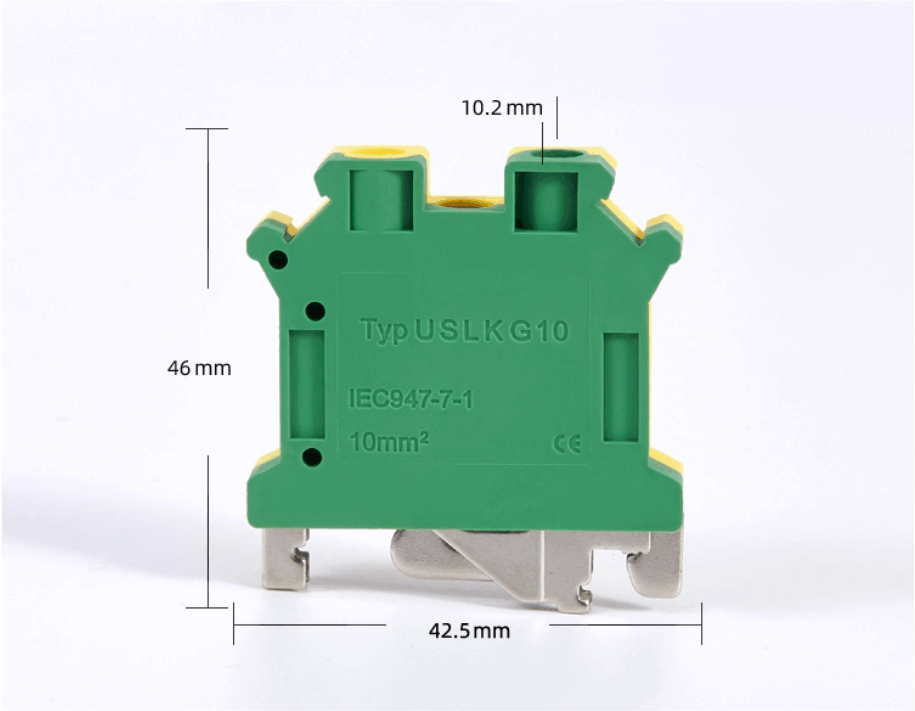

| USLKG10 | 1.5–10 | 75A | 800V |

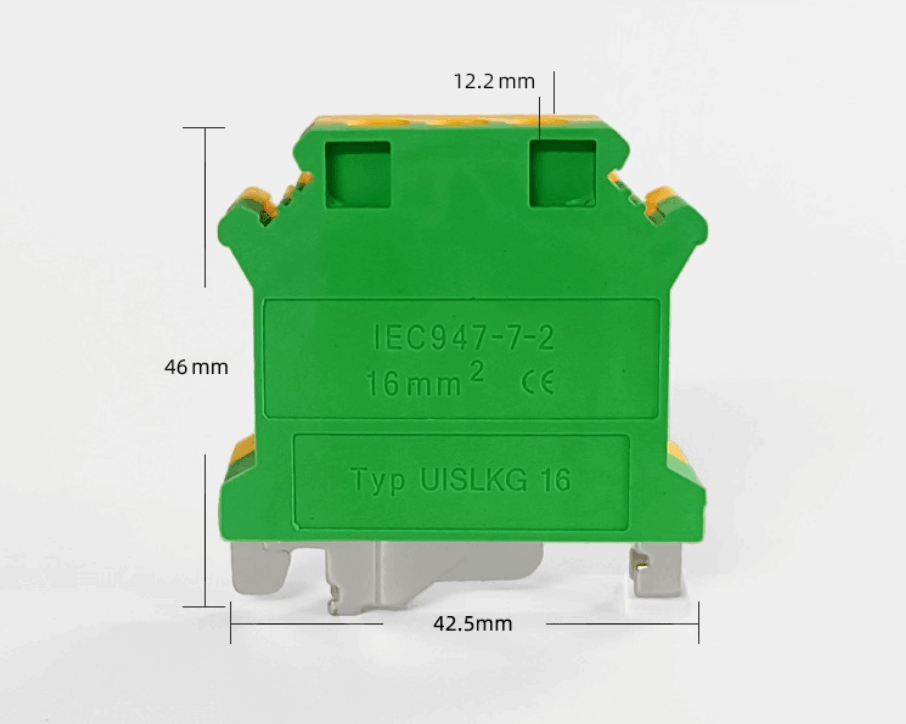

| USLKG16 | 0.5–16 | 101A | 800V |

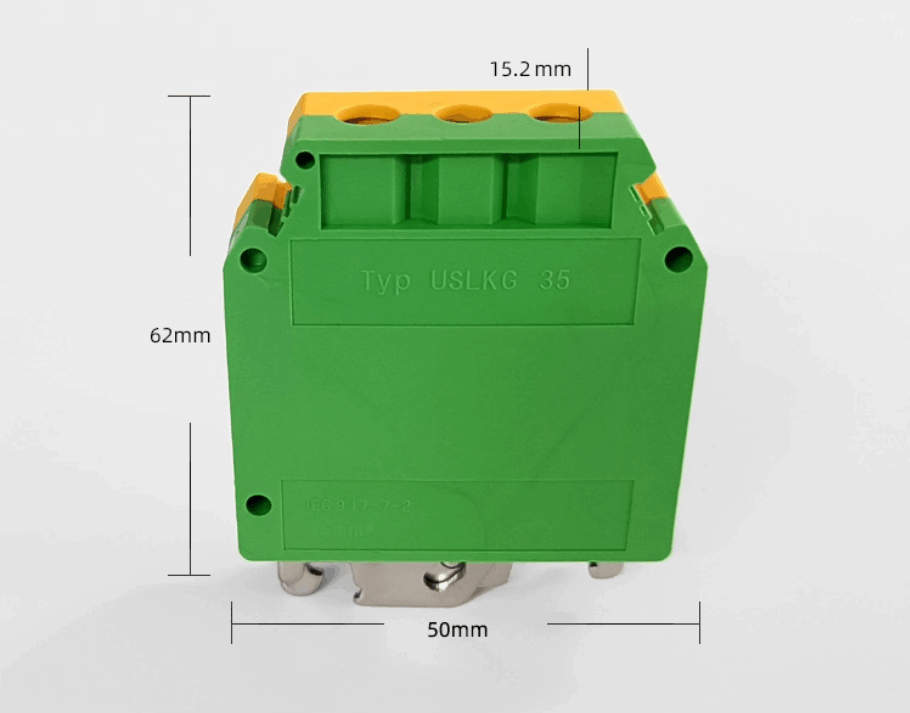

| USLKG35 | 0.75–35 | 150A | 800V |
Cómo combinar y usar
(Ejemplo: para circuitos que utilizan bloques de terminales UK5N, combine con USLKG5 para mantener un tamaño y una separación uniformes).
Cómo saber si necesita terminales de tierra
Necesita terminales de puesta a tierra USLKG si:
Resumen
En La serie USLKG de AOSI ofrece una gama completa de terminales de puesta a tierra PE desde 2,5 mm² hasta 35 mm², lo que garantiza conexiones de protección a tierra fiables para todas las aplicaciones de control y potencia. Compactos, duraderos y fáciles de instalar: estos terminales son la base de un sistema eléctrico seguro y conforme a la normativa.
Para garantizar una instalación segura, ordenada y eficiente, la serie de terminales de tornillo UK puede combinarse con una gama completa de accesorios estándar.
Estos accesorios facilitan el cableado, mejoran la identificación y aumentan la fiabilidad general del sistema.

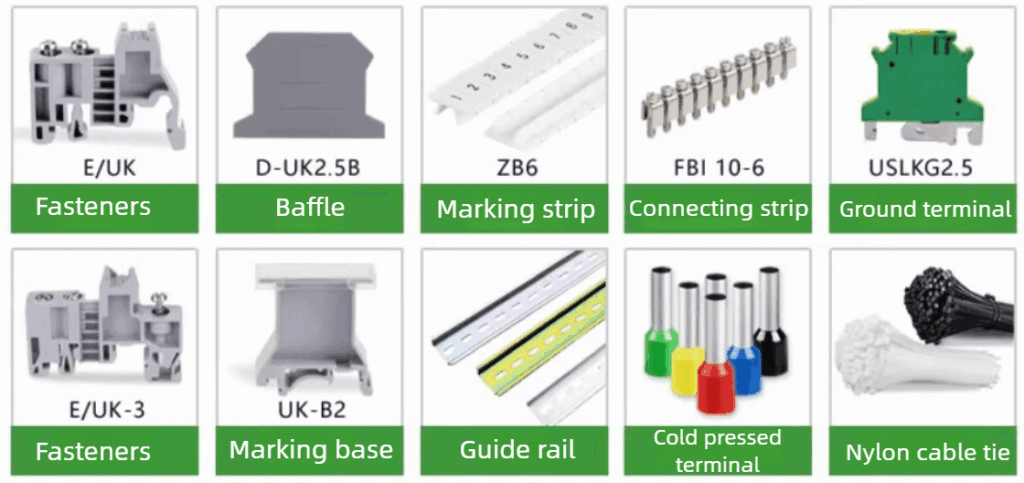

🧩 Lista de accesorios
💡 Nota de compatibilidad
La mayoría de los accesorios anteriores —como fijaciones, tiras de marcado, carriles DIN, terminales preaislados y bridas— son universalmente compatibles con todos los bloques de terminales de tipo UK. No obstante, los siguientes componentes deben corresponderse con el modelo o tamaño específico del terminal:
Esto garantiza un ajuste perfecto, una instalación segura y una apariencia uniforme en su sistema de cableado.
Elegir el bloque de terminales correcto garantiza un cableado seguro, eficiente y duradero. Los terminales de carril DIN de tipo tornillo de la serie UK de AOSI están disponibles en diversas estructuras y valores nominales, desde pequeños circuitos de señal hasta líneas de potencia de alta corriente. Siga la guía a continuación para seleccionar el modelo más adecuado para su aplicación.
| Rango de cable (mm²) | Modelos recomendados | Aplicación típica |
|---|---|---|
| 0.2 – 2.5 | UK2.5B / UK3N | Circuitos de control o señal, cableado de PLC |
| 0.5 – 6 | UK5N / UK6N | Control general y distribución de potencia |
| 0.75 – 16 | UK10N / UK16N | Circuitos de potencia y cableado de equipos pequeños |
| 10 – 35 | UK35N | Entrada de potencia principal, cableado de contactores |
| 25 – 150 | UK50N / UK95N / UK150N | Distribución de alta corriente y carga pesada |
💡 Consejo: cuanto mayor sea la sección del cable, mayor será la corriente nominal requerida.
| Tipo de función | Serie recomendada | Uso previsto |
|---|---|---|
| Cableado estándar | Serie UK (UK2.5B–UK35N) | Conexiones generales de potencia y señal |
| Protección con fusible | UK5-HESI / UK10-DRESI | Circuitos que requieren protección contra sobrecargas |
| Cableado multicapa | MBKKB2.5 / DIKD1.5 / UKK3 / UKK5 | Paneles de control compactos y cableado de E/S de PLC |
| Derivación con múltiples salidas | UDK4 / UK5-TWIN | Distribución de potencia o señal (1→2 / 2→2) |
| Puesta a tierra | Serie USLKG | Conexión de protección a tierra (PE) |
| Accesorios | E/UK, ZB6, D-UK2.5B, FBI 10-6, UK-B2 | Soporte de instalación y etiquetado |
Accesorios universales: los elementos de fijación, las tiras de marcado, los carriles DIN, los terminales de puntera y las bridas para cables son compatibles con todos los modelos.
⚠️ Piezas específicas del modelo:
(1) Iguale siempre la sección del cable y la capacidad de corriente de su circuito.
(2) Para cuadros compactos, opte por terminales multicapa o dobles.
(3) Para circuitos que requieran protección contra sobrecarga o protección de derivación, elija modelos con fusible.
(4) Para una seguridad completa, incluya terminales de tierra y accesorios compatibles de la misma serie UK.
Una selección adecuada garantiza que su cableado sea seguro, ordenado, y conforme a la normativa conforme a las normas IEC/UL.
Si no está seguro de qué terminal se adapta a su proyecto, póngase en contacto con AOSI para obtener soporte técnico de selección — nuestro equipo le recomendará los modelos y accesorios adecuados en función de su esquema de cableado.
Los bloques de terminales de carril DIN de la serie UK, con su fiable tecnología de conexión por tornillo y su diseño modular, se utilizan ampliamente en diversas aplicaciones industriales y eléctricas que requieren un cableado seguro y organizado.
La instalación del bloque de terminales de tornillo UK2.5B es sencilla y fiable.
Siga los 4 pasos que se indican a continuación para garantizar una conexión segura y profesional 👇
Paso 1 – Preparar el cable
Acción: Pele la capa de aislamiento del cable e insértelo en el terminal de puntera aislado (si se utiliza).
💡 Consejo: Deje unos 8–10 mm de conductor desnudo expuesto para obtener la mejor superficie de contacto.
Paso 2 – Aflojar la abrazadera de tornillo
Acción: Introduzca un destornillador de punta plana en la ranura del tornillo y gire en sentido antihorario para abrir completamente la abrazadera.
💡 Consejo: Asegúrese de que la placa de fijación esté completamente liberada antes de insertar el conductor.
Paso 3 – Insertar el conductor
Acción: Empuje el cable hasta el fondo del orificio de entrada de cables del terminal.
💡 Consejo: Asegúrese de que los hilos del cable no queden expuestos fuera de la carcasa del terminal.
Paso 4 – Apretar y fijar
Acción: Gire el destornillador en sentido horario para apretar el tornillo hasta que el cable quede firmemente sujeto.
💡 Consejo: No apriete en exceso — asegúrese de que el cable quede sujeto pero la abrazadera permanezca intacta.
✅ Instalación completada
El conductor ya está fijado de forma segura dentro del terminal. Realice una prueba de tracción suave — el cable debe permanecer firmemente en su sitio. Su terminal UK2.5B está listo para un uso fiable en aplicaciones de cableado de control, señal o potencia.
A continuación se presentan 10 fabricantes de confianza en la industria mundial de bloques de terminales — elegir un fabricante fiable garantiza la seguridad, la consistencia y la durabilidad de su sistema de cableado.
Como fabricante reconocido profesionalmente en el sector, AOSI se ha convertido en una empresa líder en el campo de la conexión eléctrica gracias a su excelente calidad de producto y sus servicios globales.
$10,000,000+ Valor anual de exportación
Al servicio de más de 20 países y regiones
Colaboraciones a largo plazo con marcas de renombre mundial
Soluciones integrales de conexión eléctrica
AOSI ofrece soluciones de bloques de terminales de alta calidad que equilibran rendimiento, durabilidad y eficiencia de costes. Todos los productos cumplen las normas UL, CE, RoHS e ISO, lo que garantiza el cumplimiento y la fiabilidad a nivel mundial.

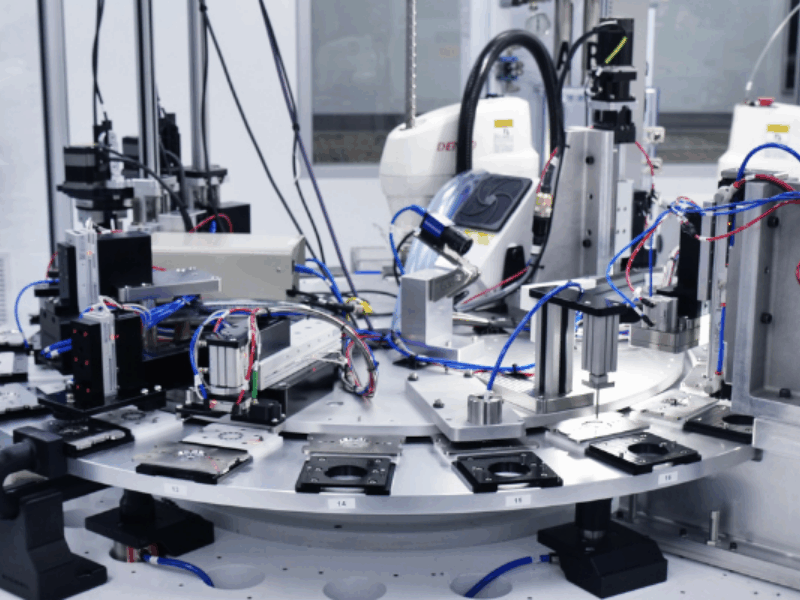

Con un sistema de producción altamente automatizado — desde el moldeo por inyección hasta el montaje — AOSI mantiene una calidad estable al tiempo que reduce los costes de fabricación.
Productos fiables y rentables para aplicaciones industriales
Entrega rápida con respuesta flexible a las necesidades del cliente

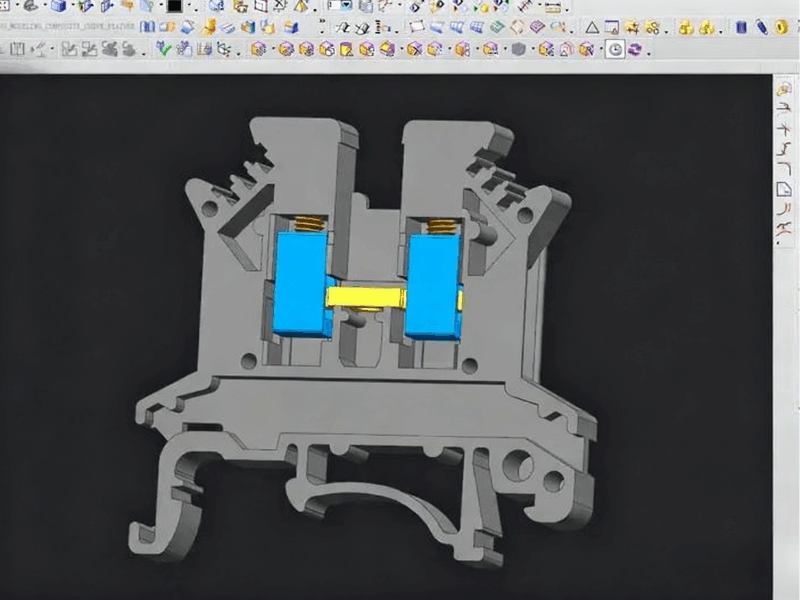

Soporte técnico profesional con soluciones personalizadas
Amplio inventario que garantiza entregas puntuales
Los clientes nunca se preocupan por los plazos de entrega

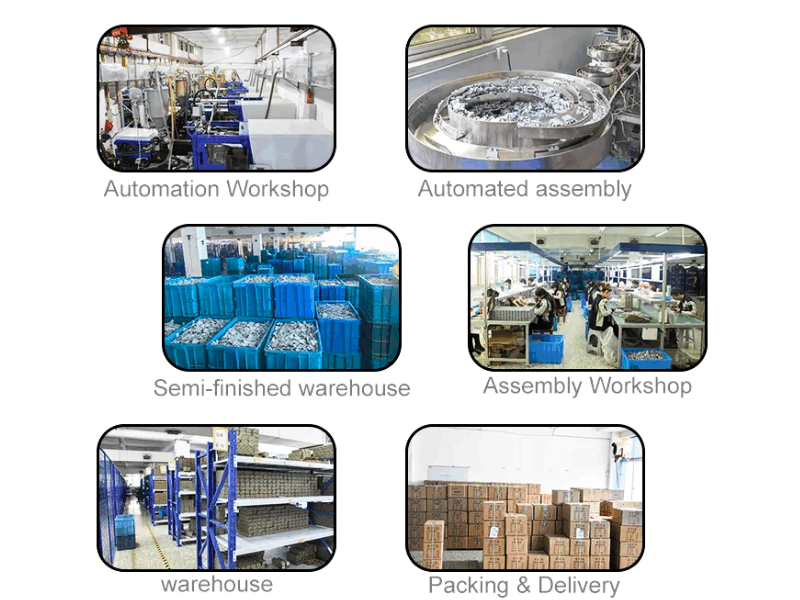

Sistema logístico eficiente con distribución global
Equipos de primera calidad procedentes de Alemania, Japón y Taiwán
Producción altamente automatizada, 30% reducción de costes
Gestión de la información para optimizar la producción
"No solo ofrecemos productos, sino soluciones profesionales de conexión eléctrica"
Los clientes no solo necesitan productos, sino también orientación y soluciones profesionales de aplicación
UL
CE
CQC
TUV
RoHS
Reach
24 h
Tiempo de respuesta
98%
Satisfacción del cliente

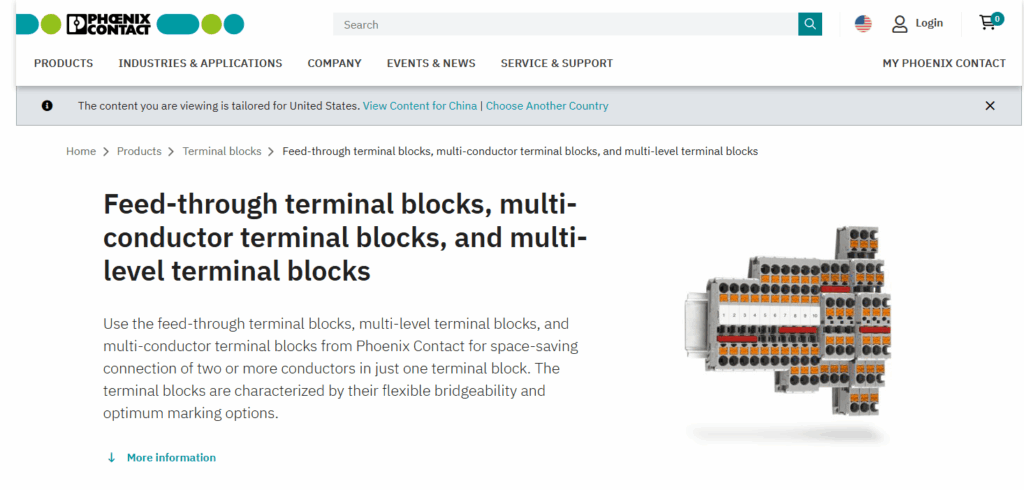

Contacto en Phoenix está reconocida como líder mundial en tecnología de conexión industrial y automatización.
Desarrolló el sistema de bloques de terminales CLIPLINE Complete, reconocido en todo el mundo, que incluye tipos de tornillo, muelle y push-in.
Los Serie UT (tipo tornillo) y los Serie PT (push-in) de Phoenix Contact para carril DIN se utilizan ampliamente en armarios de control, sistemas de alimentación y proyectos de automatización.

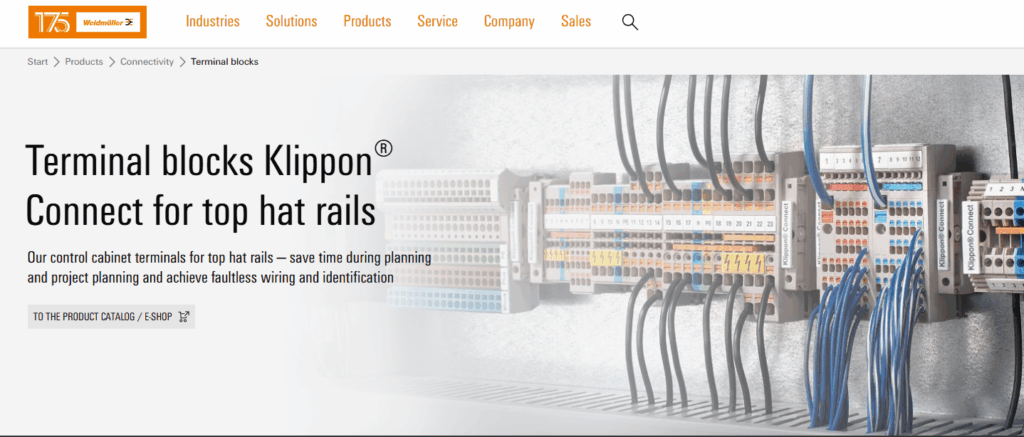

Weidmüller es una de las marcas más consolidadas en conectividad eléctrica industrial, con productos que abarcan la transmisión de señal, datos y energía.
Sus Serie W y Serie Z bloques de terminales son conocidos por su alta fiabilidad, sus robustas conexiones de tornillo y su amplia compatibilidad con los estándares de control industrial.
Los terminales para carril DIN de Weidmüller destacan por su ingeniería de precisión y sus materiales duraderos, adecuados para entornos industriales exigentes.

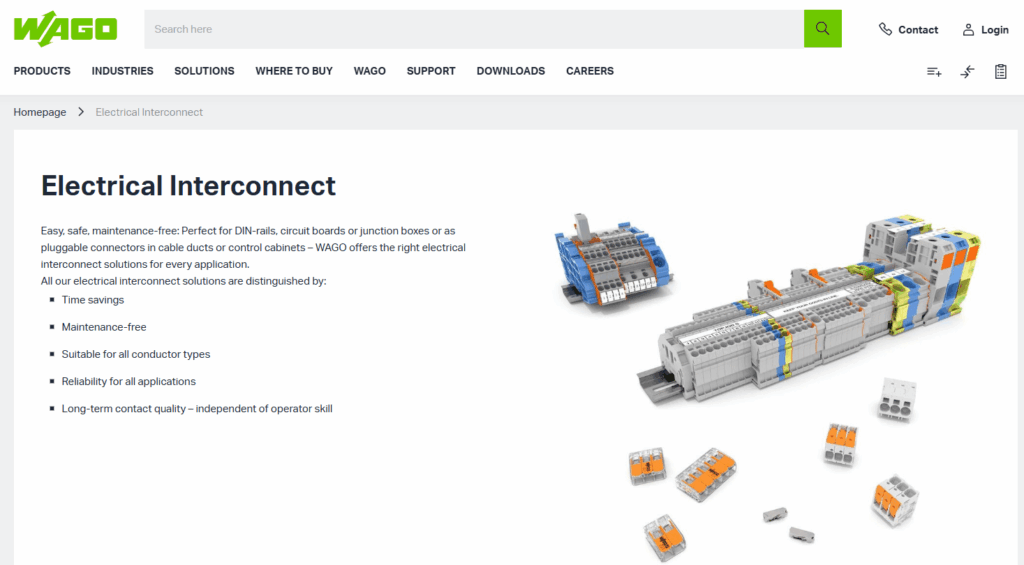

WAGO es el pionero de la tecnología de conexión por muelle, que ofrece un cableado sin mantenimiento y sin tornillos.
Sus TOPJOB® S La serie de terminales para carril DIN TOPJOB® S es conocida por su instalación rápida, su resistencia a las vibraciones y su diseño compacto, lo que la hace ideal para la automatización y el control de edificios.
Aunque WAGO es más conocida por sus terminales de muelle, también ofrece variantes de tipo tornillo para aplicaciones especiales.

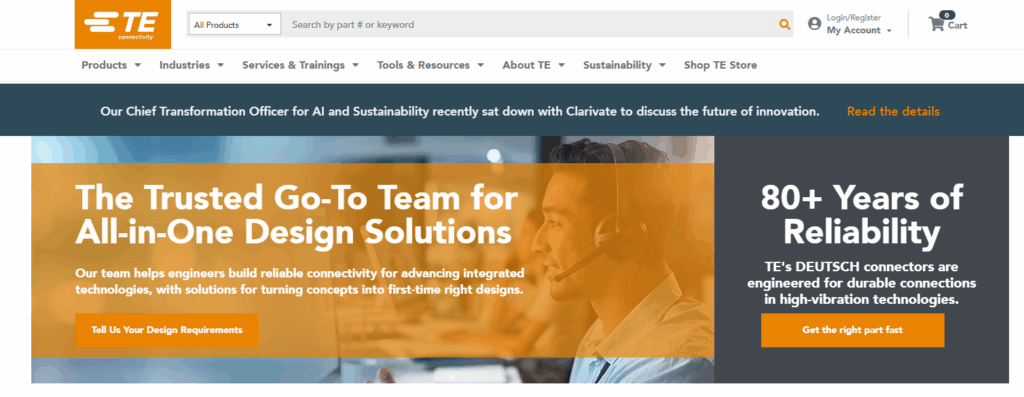

Conectividad TE es una empresa tecnológica global especializada en soluciones de conectividad y sensores para sistemas de energía, transporte e industria.
En el segmento de terminales para carril DIN, TE ofrece los Serie SNK y Entrelec terminales (tras adquirir el negocio de terminales de ABB), que abarcan tipos de tornillo, muelle y push-in.
Estos terminales destacan por su diseño robusto, su certificación global y su alta fiabilidad en paneles de alimentación y control.

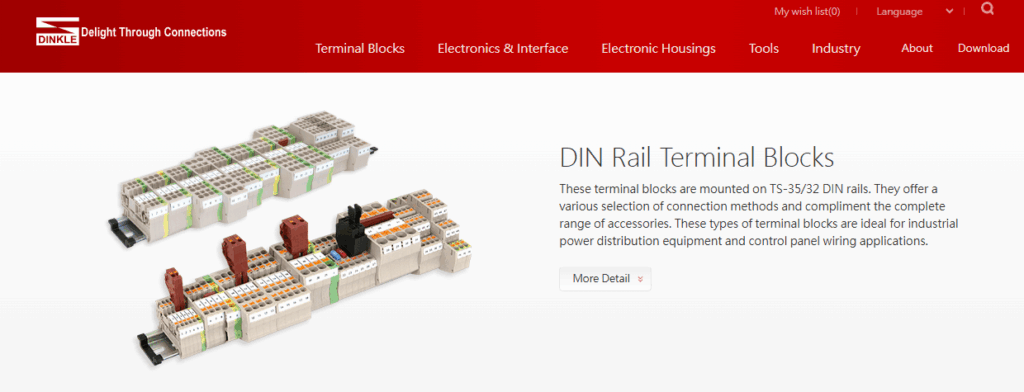

Dinkle es uno de los fabricantes de bloques de terminales más consolidados de Asia, y ofrece soluciones profesionales de cableado para paneles de control, automatización y sistemas de edificación.
Sus DK y Serie EK Los bloques de terminales para carril DIN de Dinkle presentan diseños de tipo tornillo compatibles con estándares europeos como los de Phoenix y Weidmüller.
Dinkle es reconocida por su calidad estable, sus precios competitivos y su sólida red de distribución en Asia, Europa y América.

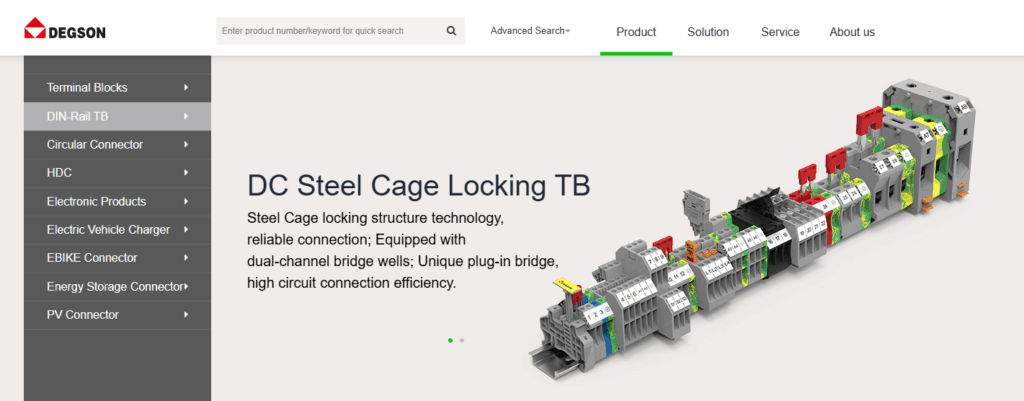

DEGSON es un fabricante chino líder de conectores eléctricos y bloques de terminales, con certificaciones UL, VDE, CE y TUV .
Sus Serie DG Los terminales para carril DIN de la serie DG abarcan tipos de tornillo, muelle y enchufables, y ofrecen compatibilidad con modelos internacionales.
DEGSON es conocida por combinar la producción automatizada a gran escala con precios competitivos, y atiende tanto al mercado nacional como al global de OEM.

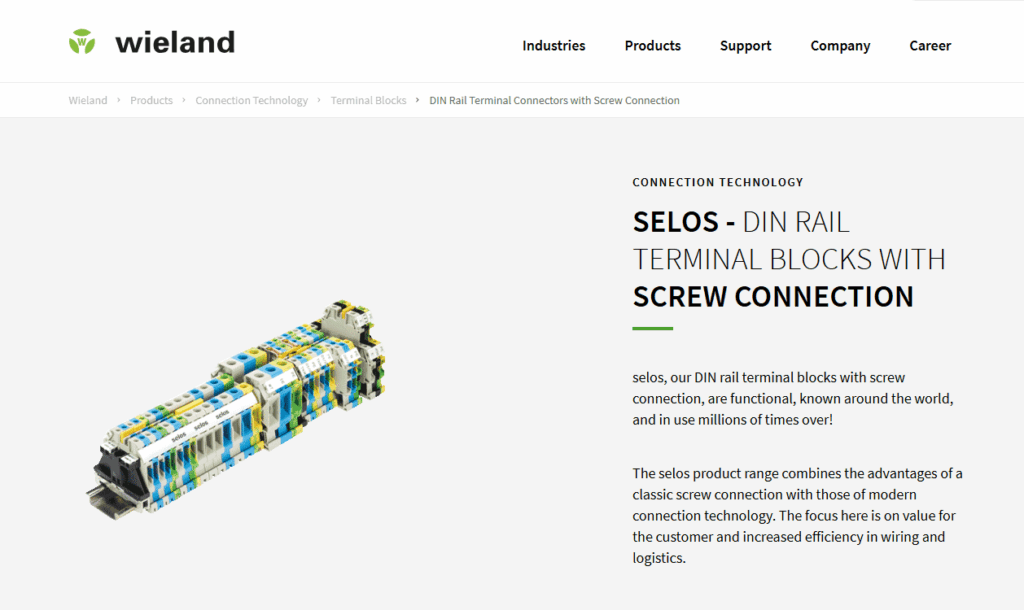

WIELAND Electric, fundada en 1910, es uno de los proveedores alemanes de soluciones de conexión eléctrica más antiguos.
Sus selos y fasis Los bloques de terminales de carril DIN de la serie están diseñados tanto para sistemas de automatización industrial como de edificios.
Los terminales WIELAND ofrecen una alta capacidad de conducción de corriente, diseño modular y accesorios compatibles con estándares internacionales, lo que garantiza un cableado eficiente y seguro en cuadros de distribución.

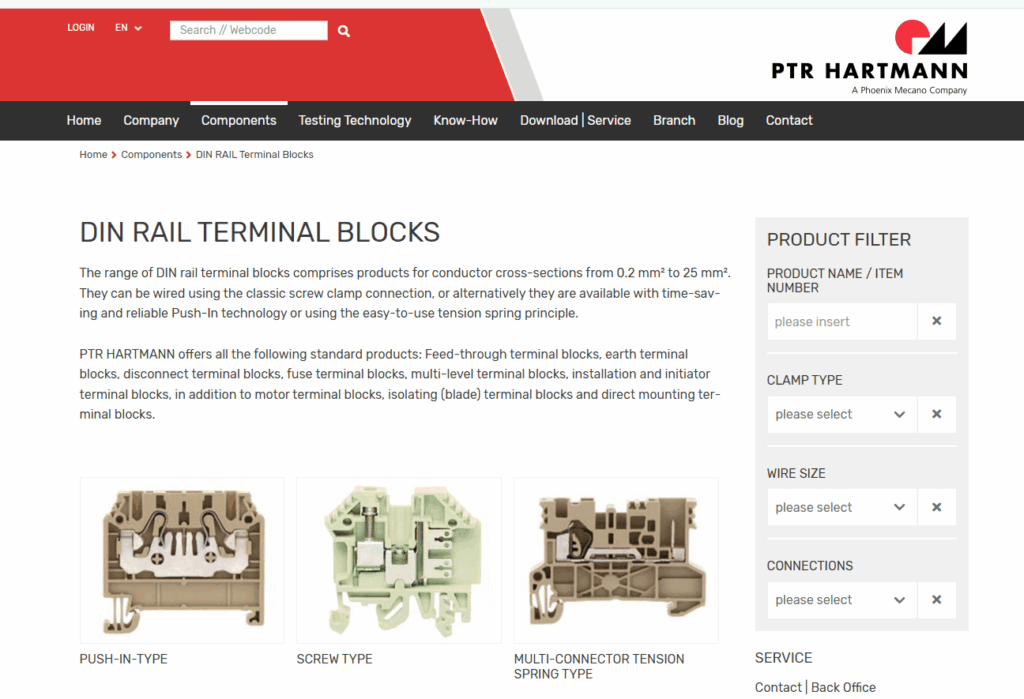

PTR HARTMANN GmbH está especializada en bloques de terminales de alta precisión, conectores PCB y sondas de prueba.
La Serie SR de la empresa, bloques de terminales de carril DIN, ofrece conexiones de tornillo robustas y alta rigidez dieléctrica.
PTR es conocida por su calidad de ingeniería alemana y es un proveedor OEM/ODM fiable de sistemas de conexión personalizados.

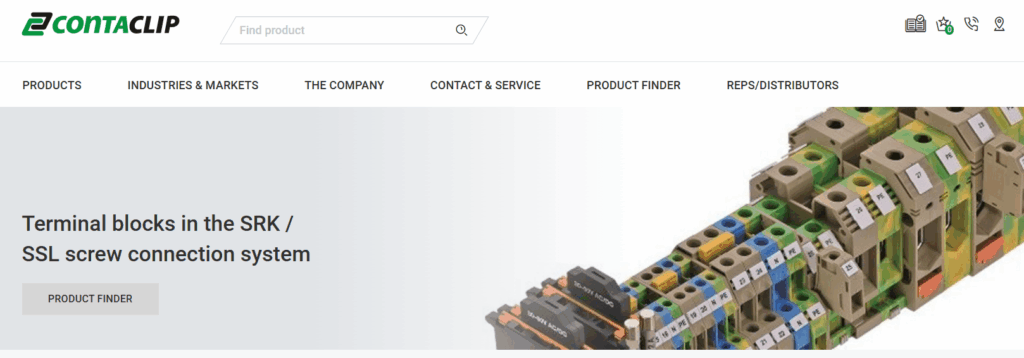

CONTA-CLIP es un fabricante alemán especializado en tecnología de conexión, gestión de cables y módulos de interfaz electrónica.
Sus La serie SRK de terminales de carril DIN de tipo tornillo ofrece una amplia gama de secciones y colores, diseñados para una instalación rápida y un rendimiento estable.
Los terminales CONTA-CLIP se utilizan habitualmente en automatización industrial, tecnología ferroviaria y aplicaciones de distribución de energía.
Elegir y pedir los bloques de terminales adecuados es sencillo con AOSI.
Siga los pasos que se indican a continuación para garantizar una comunicación fluida, una selección precisa del modelo y una entrega puntual.
Paso 1 – Confirmar modelo y especificaciones
Seleccione el modelo adecuado según el tamaño de cable, la capacidad de corriente y los requisitos funcionales de su proyecto. Las opciones habituales incluyen UK2.5B, UK5N, UK10N, UK16N, UK35N, y accesorios compatibles como terminales de puesta a tierra USLKG y Puentes FBI.
Paso 2 – Solicitar presupuesto
Envíenos los modelos seleccionados, la cantidad requerida y el país de destino. Nuestro equipo de ventas le proporcionará un presupuesto formal que incluirá precio, plazo de entrega, condiciones de envío y stock disponible en un plazo de 24 horas.
Paso 3 – Confirmar pedido y condiciones de pago
Tras revisar el presupuesto, confirme los detalles de su pedido. El pago puede realizarse mediante T/T, PayPal o L/C, según el volumen de su pedido y su región.
Paso 4 – Producción e inspección de calidad
Una vez recibido el pago, comienza la producción o la asignación de stock. Todos los bloques de terminales se someten a pruebas de aspecto, resistencia de aislamiento, par de apriete y conductividad antes del embalaje.
Paso 5 – Embalaje y entrega
Los productos se embalan en cajas de cartón de grado de exportación con etiquetas y códigos de barras completos.
Ofrecemos envío exprés, aéreo y marítimo, lo que garantiza una entrega global rápida y fiable. Se proporcionarán números de seguimiento una vez enviado el pedido.
Ofrecemos muestras gratuitas, solo tiene que indicarnos lo que necesita
Un bloque de terminales de tipo tornillo conecta y fija conductores eléctricos mediante una abrazadera metálica de tornillo. Se monta en un carril DIN para facilitar la instalación y la ampliación modular.
Todos los bloques de terminales están fabricados en PA66 (nylon ignífugo UL94-V0) y cobre niquelado para ofrecer un aislamiento y una conductividad excelentes.
Sí. Modelos como UK16N, UK35N, UK50N y UK95N están diseñados para aplicaciones de mayor corriente en distribución de energía y control industrial.
Necesitará:
La mayoría de los modelos de bloques de terminales UK tienen sin MOQ estricto — puede empezar con unas pocas piezas o un pequeño lote de prueba.
Para pedidos al por mayor, se aplican descuentos de precio según los tramos de cantidad.
Se diferencian principalmente en el tamaño del conductor, la corriente nominal y la anchura del terminal.
Por ejemplo:
UK2.5B: hasta 2,5mm², 32A
UK5N: hasta 4mm², 41A
UK10N: hasta 10mm², 75A
Sí, son compatibles con ambos rígidos y conductores flexibles. Para conductores flexibles, se recomienda utilizar terminales de puntera (terminales prensados en frío).
Sí, todos los modelos UK son compatibles con DIN 35mm, por lo que puede combinarlos según las necesidades del circuito (por ejemplo, señal + potencia + puesta a tierra).
Normalmente entre 0.4–1.2 Nm, según el tamaño del modelo. Siga siempre los valores de la ficha técnica del producto para un funcionamiento seguro.
✅ Artículos en stock: 3–7 días
✅ Producción al por mayor: 10–20 días
✅ Modelos personalizados: 20–25 días según la complejidad del pedido
AOSI mantiene un gran inventario y utiliza líneas de montaje automatizadas, lo que garantiza un suministro estable y una entrega fiable incluso para proyectos urgentes.
En 24 horas
Envíe su consulta y nos pondremos en contacto con usted lo antes posible. Gracias.
Deje un mensaje a nuestro equipo de ventas y nos pondremos en contacto con usted lo antes posible.
