Módulos de terminales de distribución con tomas de CA con interruptor y protección por fusible

Módulos de tomas de CA 220V fiables para uso industrial y de ensayo, disponibles de 1 a 8 posiciones.
Los interruptores y fusibles integrados proporcionan una distribución de CA modular y segura para múltiples salidas.

Solicitar presupuesto
Módulos de terminales de distribución con tomas de CA con interruptor y protección por fusible
Inicio  >  Módulos de interfaz  >  Distribución de tomas de CA
可收起的侧边菜单（纯 HTML + CSS）

Descripción general del producto

La serie de bloques de terminales con toma de corriente CA es una solución modular compacta para alimentar varios dispositivos de CA de forma segura y eficiente.
Cada unidad integra de 1 a 8 tomas, junto con interruptores integrados y protección por fusible, lo que proporciona una forma estable y organizada de distribuir CA 220V / 20A entre instrumentos, herramientas o circuitos de control.

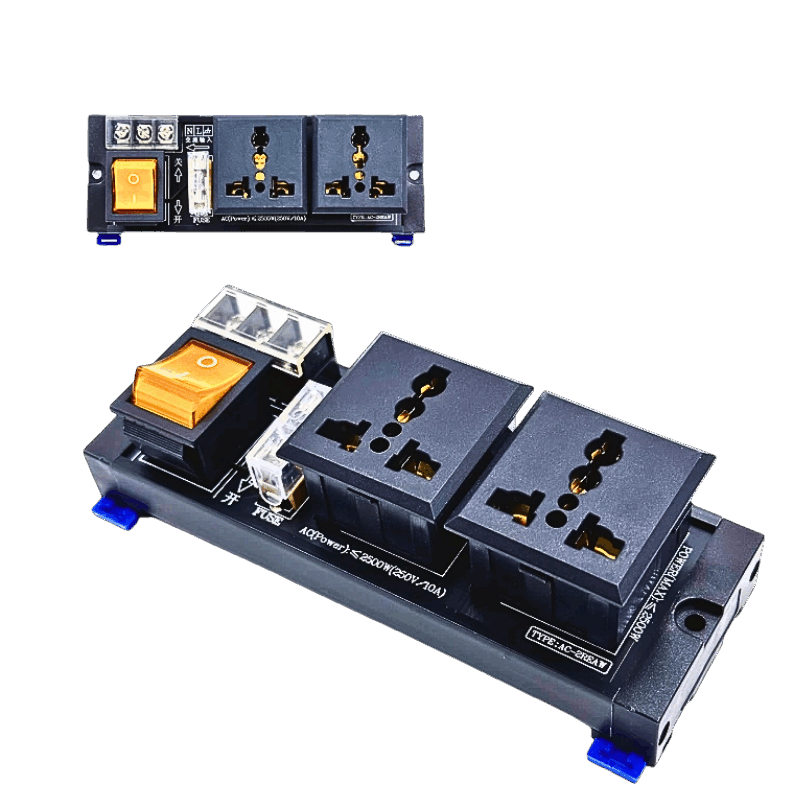

Bloques de terminales con toma de corriente CA con interruptor y fusible

Diseñados para paneles de control industrial, bancos de ensayo y sistemas de automatización, estos módulos incorporan terminales de tornillo duraderos para un cableado seguro y pueden montarse fácilmente en carriles DIN o paneles estándar. La combinación de distribución de energía y protección en una sola unidad reduce la complejidad del cableado y garantiza la seguridad y la comodidad operativas.
Características principales:

Opciones de 1 a 8 tomas para una configuración flexible

Interruptor integrado y protección por fusible en cada módulo

Diseñado para funcionamiento a CA 220V / 20A

Los terminales de tornillo garantizan un cableado estable y seguro

Compatible con montaje estándar Carril DIN o montaje en panel

Más información

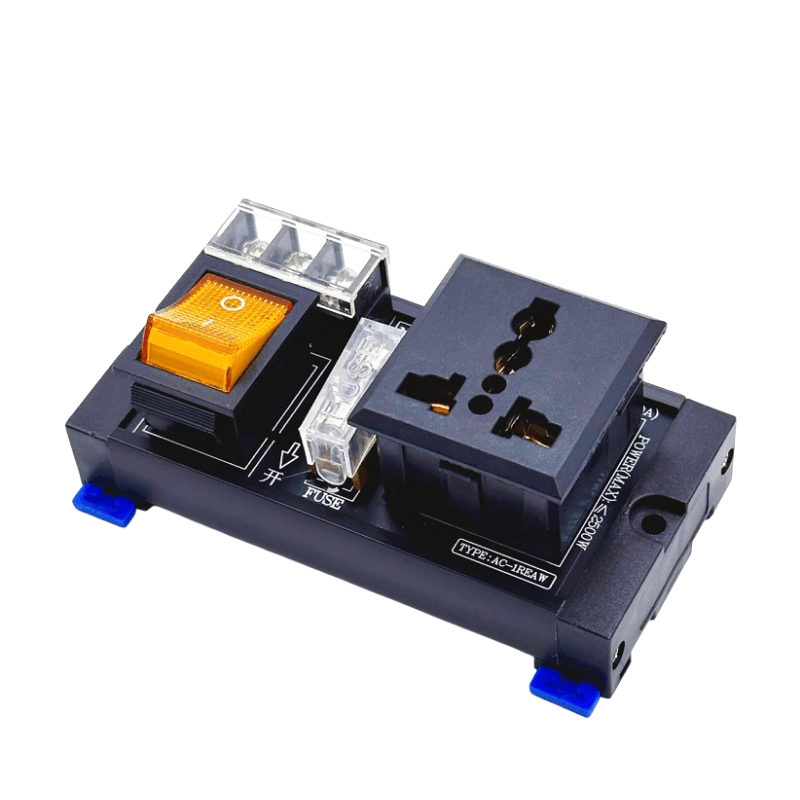

Bloques de terminales de toma de alimentación de CA con interruptor

¿Cómo funciona? (Principio de funcionamiento)

En Bloque de terminales con toma de corriente CA distribuye y protege la alimentación de CA 220V mediante un diseño modular compacto que combina un interruptor, un fusible y una toma de salida

1）Entrada de alimentación e interruptor de aislamiento

Función Descripción
🔌 Terminales de entrada L (fase) y N (neutro) reciben alimentación de CA 220V.
⚙️ Interruptor El interruptor bipolar aísla o conecta completamente la fuente de alimentación para un mantenimiento seguro.
💡 Piloto indicador Se ilumina cuando hay alimentación y se apaga cuando se desconecta.

2）Circuito de protección con fusible

Cada línea de salida incluye un 10 A fusible que evita daños por sobrecorriente o cortocircuito.
📘 Cuando aparece un fallo en una salida, el fusible aísla el circuito sin afectar a los demás.

3）Distribución de salida

Cada toma suministra alimentación de CA regulada (hasta 2 × 10 A por toma).
Los terminales de salida utilizan contactos de latón de alta conductividad para una baja resistencia.
Los conectores de tornillo garantizan un contacto firme y resistencia a las vibraciones.
✅ Resultado: Suministro de energía seguro, aislamiento claro de circuitos y mantenimiento sencillo para sistemas industriales o de laboratorio.

Especificaciones técnicas

En Serie de bloques de terminales con toma de CA ofrece un rendimiento y una seguridad constantes para aplicaciones de CA 220V / 20A .
Todos los modelos incorporan carcasa modular, protección por fusible y conexiones por terminal de tornillo.
⚙️ Especificaciones eléctricas

Parámetro Descripción
Tensión nominal CA 250 V
Corriente nominal Todos los canales deben ser ≤10A
Potencia total Todos los canales deben ser ≤2500W
Valor nominal del fusible 10 A (cada canal, sustituible)
Piloto indicador LED – Estado de encendido/apagado
Tipo de interruptor Interruptor de aislamiento de 2 polos
Tipo de conexión Terminales de tornillo (terminales prensados en frío opcionales)

🧩 Datos mecánicos y de material

Parámetro Descripción
Material de la carcasa PA66 ignífugo (UL94-V0)
Tipo de montaje Panel o carril DIN de 35 mm
Material de contacto Latón niquelado
Alcance del cable 22–12 AWG / 0.5–6 mm²
Temperatura −40°C to +85°C

HM04-01D

HM04-02D

HM04-04D

HM04-06D

HM04-08D

✅ Aspectos destacados
  • Diseño modular compacto con protección integrada
  • Admite múltiples configuraciones de salida
  • Compatible con cuadros de control industriales y bancos de pruebas
  • Estructura de fácil mantenimiento con fusibles reemplazables

¿Por qué elegir terminales de toma AC220V modulares para su sistema de alimentación?

En Bloque de terminales con toma de corriente CA ofrece una forma segura y modular de distribuir AC 220V alimentación a varios dispositivos.
Se utiliza ampliamente en sistemas industriales, de laboratorio y de automatización donde el cableado organizado y la protección de circuitos son esenciales.

bloque de terminales de toma de CA instalado dentro de un cuadro de control industrial

Paneles de control industrial

Se utiliza en automatización de fábrica y armarios de máquinas para alimentar PLC, sensores y relés. El interruptor y fusible integrados permiten a los técnicos aislar o reiniciar circuitos rápidamente durante el mantenimiento.

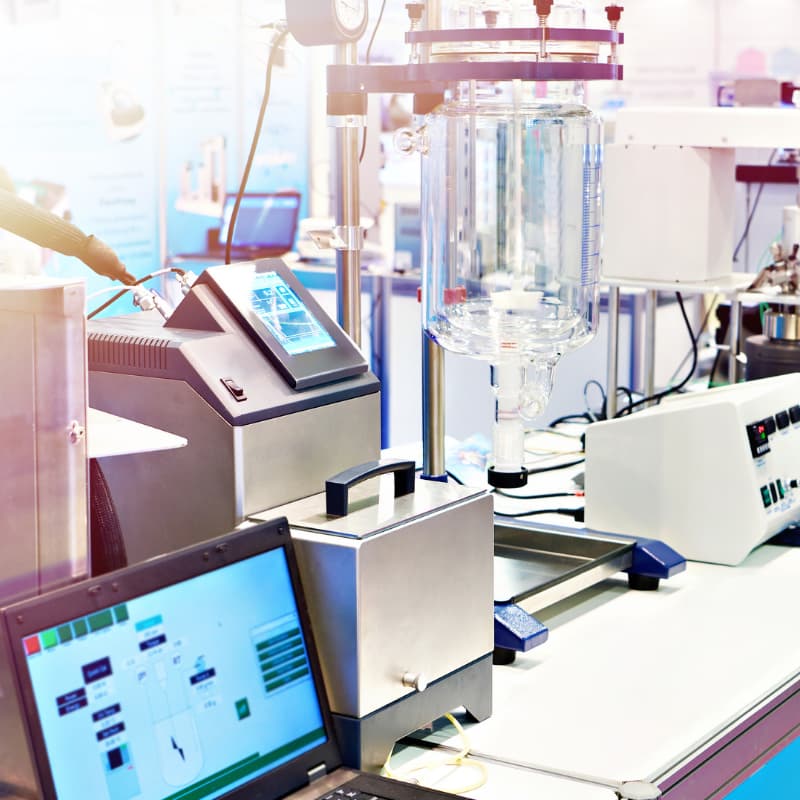

bloque de terminales de toma de alimentación de CA utilizado en un banco de pruebas de laboratorio

Bancos de pruebas y laboratorios de I+D

Proporciona múltiples tomas AC para herramientas, instrumentos y analizadores durante las pruebas o la calibración de productos.
Cada canal está protegido por fusible para evitar sobrecargas al conectar distintos dispositivos de prueba.

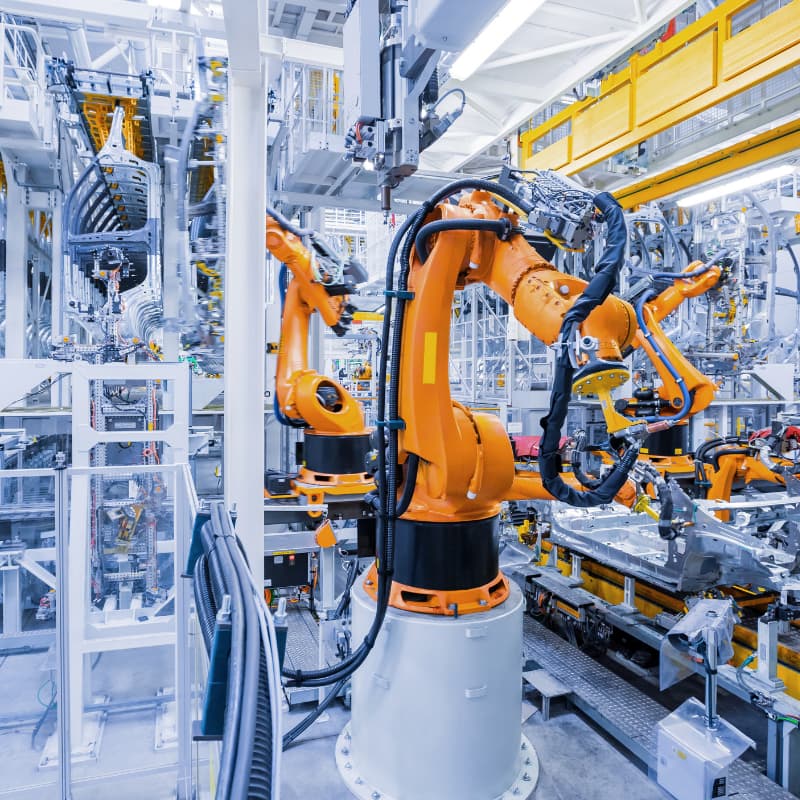

módulo de terminales de toma de CA utilizado en un sistema de producción automatizado

Automatización y líneas de producción

Ofrece una distribución de alimentación AC fiable a actuadores, transportadores y sistemas de control. La instalación compacta en carril DIN mantiene el cableado ordenado y minimiza el tiempo de inactividad.

módulo de terminales de toma de CA utilizado para un sistema de alimentación de laboratorio

Sistemas de alimentación de laboratorio

En Bloques de terminales de toma AC son ideales para entornos de laboratorio o calibración que requieren salidas de alimentación AC 220V.
estables y flexibles. Cada toma puede conmutarse y protegerse individualmente, lo que permite probar varios instrumentos de forma segura sin interferencias en el circuito.

✅ Ventajas de un vistazo

CaracterísticaDescripción
🔌 Diseño modular1–8 tomas para una configuración flexible
🔒 SeguridadAislamiento mediante fusible e interruptor por canal
🧰 Fácil mantenimientoSustitución rápida del fusible y luz de estado visible
⚡ FiabilidadContacto estable, cuerpo de PA66 resistente al calor

Por qué AOSI Electronics es el fabricante de confianza de terminales de toma AC

Con más de 15 años de experiencia en la fabricación de terminales, AOSI Electronics es un socio fiable para soluciones de alimentación industriales y de automatización.
Ofrecemos una producción completa integrada, desde la inyección de plástico hasta el montaje y las pruebas, lo que garantiza una calidad constante y una entrega rápida para cada proyecto.

¿Por qué elegir AOSI Electronics como socio?

Certificado por UL CE RoHS
Certificado por UL/CE/RoHS

En AOSI Electronics, todos nuestros bloques de terminales y conectores se someten a pruebas rigurosas y están totalmente certificados:

✅ UL, CE, RoHSy REACH compatible

✅ 100% inspección de calidad antes del envío

✅ Cumplimiento estricto de ISO 9001:2015 normas de gestión de la calidad

✅ Diseños ignífugos, resistentes a altas temperaturas y a prueba de vibraciones para entornos industriales.

🔒 Una conexión fiable comienza con componentes certificados. No hacemos concesiones en materia de seguridad y conformidad.

Sólida capacidad de fabricación(1)
Capacidad de fabricación

Como fábrica directa con más de 15 años de experiencia en la producción de bloques de terminales, AOSI proporciona:

🔧 Cambio 30 máquinas de moldeo por inyección

🧰 En la empresa diseño de herramientas y moldes capacidades

👷 Más de 50 trabajadores cualificados y 8 líneas de producción

🚚 Rendimiento mensual superior a 5 millones de piezas

Desde la creación de prototipos hasta la entrega a granel, ofrecemos plazos de entrega estables, MOQ flexibley una calidad constante de los productos.

Capacidad OEM y alcance mundial
Capacidad OEM/ODM

Tanto si es usted distribuidor, integrador de sistemas u OEM, AOSI está preparada para ayudarle en su crecimiento:

🌐 Exportar a Más de 40 países en Europa, Asia y América

🧩 Opciones personalizables: número de clavijas, logotipo, color, material de la carcasa, embalaje

🤖 Soporte de ingeniería para paso especial, diseño de bloques modulares y aplicaciones de alta corriente.

📦 Hablamos su idioma: comunicación rápida, planos, muestras y apoyo logístico global.

Contacte con nuestro equipo de ventas

Obtenga módulos de distribución de tomas AC fiables para su próximo proyecto

¿Busca bloques de terminales de toma AC duraderos y conformes con CE para sus aplicaciones industriales, de automatización o de pruebas?
AOSI Electronics ofrece módulos de distribución de alimentación AC de 1 a 8 tomas con interruptores y fusibles integrados, lo que proporciona soluciones de tomas de 220V seguras, eficientes y modulares.
Póngase en contacto hoy con nuestro equipo de ingeniería para obtener muestras gratuitas o un presupuesto personalizado para su próximo proyecto de sistema de alimentación AC.

Solicite información ahora

Preguntas frecuentes – Módulo de terminales de distribución de tomas AC

Un bloque de terminales de toma AC distribuye alimentación AC 220V a varios dispositivos de forma segura. Integra interruptores y fusibles en una sola carcasa para un cableado organizado en cuadros de control o bancos de pruebas.

Sí. Los módulos de distribución de tomas AC admiten tanto el montaje en carril DIN como en panel, lo que ofrece opciones de instalación flexibles para diversas configuraciones de armarios de control.

Desconecte la alimentación, retire la tapa del fusible e inserte un nuevo fusible de 10 A del mismo valor nominal. Cada canal es independiente, por lo que la sustitución no afectará a las demás salidas

Cada canal dispone de un interruptor independiente para el control del circuito y un fusible de 10 A para la protección contra sobrecargas. Este diseño permite un aislamiento seguro sin desconectar toda la línea de alimentación.

AOSI ofrece configuraciones de 1, 2, 4, 6 y 8 tomas, cada una con interruptores y fusibles integrados para una distribución de alimentación de CA compacta y modular.
