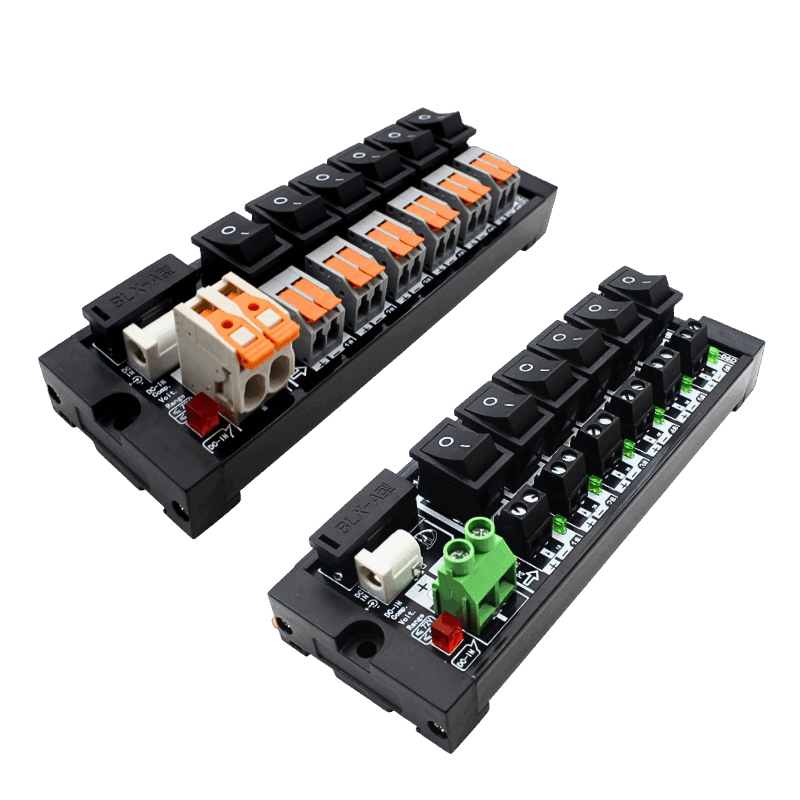

Bloques de terminales de distribución de alimentación DC con interruptores independientes por canal

Distribución DC modular de hasta 72 V / 20 A por canal, disponible en versiones de tornillo o de muelle.
Los interruptores independientes por canal permiten aislar circuitos de forma segura sin apagar el sistema.

Solicitar presupuesto
Bloques de terminales de distribución de alimentación DC con interruptores
Inicio  >  Módulos de interfaz  >  DC Switch Distribución
可收起的侧边菜单（纯 HTML + CSS）

Descripción general del producto

La serie de bloques de terminales de distribución de alimentación DC de AOSI ofrece soluciones de cableado de baja tensión fiables para cuadros de control y sistemas de alimentación. Cada módulo integra una entrada DC y varios canales de salida, admitiendo hasta 72 V y 20 A por circuito.
Los usuarios pueden seleccionar modelos estándar o módulos DC con interruptor independiente, que permiten encender o apagar cada canal individualmente para un mantenimiento más seguro.

Serie FM06 – Módulos de distribución DC de tipo tornillo con interruptores independientes

Disponible de 2 a 16 canales, la serie FM06 ofrece una distribución estable y de alta corriente de hasta 72 V / 20 A por canal. Estos bloques de terminales de distribución de alimentación DC incorporan conexiones de tornillo duraderas que garantizan un cableado seguro incluso en entornos propensos a vibraciones. Características principales:

Opciones de 2 a 16 canales con carcasa modular

Conexión de tornillo para un contacto firme y estable

Diseñado para 72 V DC / 20 A por canal

Compatible con instalación en carril DIN de 35 mm

Más información
Módulos de distribución DC de tipo tornillo con interruptores independientes

Serie HM06 – Módulos de distribución DC de tipo muelle con interruptores independientes

La serie HM06 está diseñada para ofrecer flexibilidad y un mantenimiento sencillo, con interruptores independientes por canal que permiten aislar cada circuito individualmente.
Características principales:

Interruptor ON/OFF independiente para cada canal de salida

Conexión rápida por resorte sin herramientas

Diseñado para 72 V DC / 20 A por canal

Diseño compacto para carril DIN que ahorra espacio

Más información
Módulos de distribución DC de tipo muelle con interruptores independientes

Funciones clave del diseño con interruptor independiente

El bloque de terminales con interruptor independiente de AOSI permite un control real por canal: puede aislar, probar o realizar el mantenimiento de una sola rama sin apagar todo el sistema. Este diseño actúa eficazmente como un módulo compacto de aislamiento de circuitos DC, mejorando la seguridad, acortando el tiempo de mantenimiento y manteniendo en funcionamiento las cargas adyacentes.

bloque de terminales con interruptor independiente control por canal aislamiento de circuito DC

Ventajas rápidas de un vistazo

✅ 1ON/OFF individual por rama para un mantenimiento en tensión más seguro
✅ RResolución de problemas más rápida; aísle solo la carga averiada
✅ ESin tiempo de inactividad de todo el sistema; los canales adyacentes permanecen alimentados
✅ SEstado visual claro (posición del interruptor y LED opcional)

Comparativa – Con vs. sin interruptor independiente

Característica / Resultado Con interruptor independiente Sin interruptor independiente
Aislamiento por canal Sí (instantáneo) No (requiere desconexión aguas arriba)
Seguridad en mantenimiento en tensión Alta Media
Rapidez de diagnóstico Rápido (rama única) Más lento (afecta a más cargas)
Disponibilidad del sistema durante el mantenimiento Mantenida A menudo interrumpida
Lo mejor para Cuadros con uso intensivo de pruebas/reparaciones, strings fotovoltaicos, ramas de baterías Circuitos simples, con mantenimiento poco frecuente

Casos de uso típicos

  • Ramas de E/S de PLC que requieren depuración frecuente
  • Strings solares fotovoltaicos que requieren aislamiento selectivo
  • Salidas de armarios de baterías que necesitan un mantenimiento seguro por rama
  • Circuitos de CC de vehículos/embarcaciones con mantenimiento a bordo

Guía de selección de producto – Opciones de tipo de tornillo y de muelle

AOSI ofrece dos estilos de conexión para sus bloques de terminales de distribución de energía CC, lo que brinda a los ingenieros la flexibilidad de adaptarse a las preferencias de instalación y a los requisitos del cuadro.
Ambos tipos admiten hasta 72 V / 20 A por canal y están disponibles de 2 a 16 canales.
Elija entre los bloques de CC con terminal de tornillo FM06 para entornos de alta vibración o los módulos de distribución de CC con terminal de muelle HM06 para un cableado rápido y sin herramientas.

Modelo Tipo Canales Dimensiones (L×An×Al mm) Color de la carcasa
FM06-02D Terminal de tornillo 2 90×59×42 Negro
FM06-03D Terminal de tornillo 3 105×59×42 Negro
FM06-04D Terminal de tornillo 4 121×59×42 Negro
FM06-06D Terminal de tornillo 6 153×59×42 Negro
FM06-08D Terminal de tornillo 8 188×59×42 Negro
FM06-12D Terminal de tornillo 12 259×59×42 Negro
FM06-16D Terminal de tornillo 16 295×59×42 Negro
HM06-02D Terminal de muelle 2 90×59×42 Negro / Naranja
HM06-03D Terminal de muelle 3 105×59×42 Negro / Naranja
HM06-04D Terminal de muelle 4 121×59×42 Negro / Naranja
HM06-06D Terminal de muelle 6 153×59×42 Negro / Naranja
HM06-08D Terminal de muelle 8 188×59×42 Negro / Naranja
HM06-12D Terminal de muelle 12 259×59×42 Negro / Naranja
HM06-16D Terminal de muelle 16 295×59×42 Negro / Naranja

Todos los modelos comparten la misma clasificación eléctrica (72 V / 20 A) y admiten un amplio rango de conductores (0,5–6 mm² / 22–12 AWG). Las diferencias radican principalmente en el número de canales, las dimensiones y el tipo de conexión (tornillo o muelle).

Obtenga módulos de interruptor de CC fiables directamente del fabricante

Con más de 15 años de experiencia en la fabricación de terminales modulares, ofrecemos una gama completa de módulos de distribución con interruptor de CC, desde unidades compactas de 2 canales hasta bloques de alta densidad de 16 canales, disponibles en tipos de conexión de tornillo y de muelle.
Cada modelo está diseñado para la conmutación independiente de canales, lo que permite a los usuarios controlar o aislar cada salida sin interrumpir la alimentación principal.

  • Control de interruptor independiente – Cada canal incorpora un interruptor ON/OFF individual para un mantenimiento en tensión más seguro
  • Diseño de alto rendimiento – Clasificación de 72 V CC / 20 A por canal, estable bajo carga continua
  • Dos opciones de conexión – Terminales de tornillo para un cableado sólido y resistente a las vibraciones; terminales de muelle para una instalación sin herramientas
  • Montaje en carril DIN, diseño modular – Carcasa compacta que se integra perfectamente en cuadros de control o armarios de CC
  • Durabilidad industrial – Fabricado con material PA66 ignífugo, resistente al calor y a los impactos
Obtener catálogo de módulos de terminales

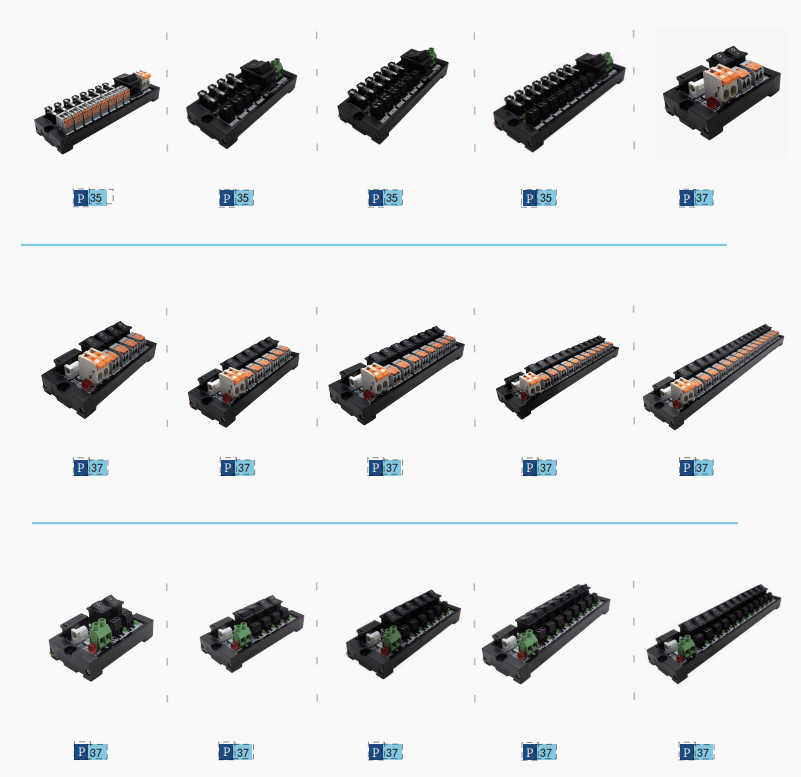

Catálogo de módulos de distribución con interruptor DC

Resumen de datos técnicos

Las siguientes especificaciones del bloque de distribución de CC describen los parámetros técnicos clave que garantizan la seguridad y el rendimiento en entornos industriales exigentes.
Todos los modelos están diseñados para una fiabilidad a largo plazo, con carcasas de PA66 ignífugo y diseños de terminales estándar para montaje en carril DIN que facilitan la instalación y el mantenimiento.

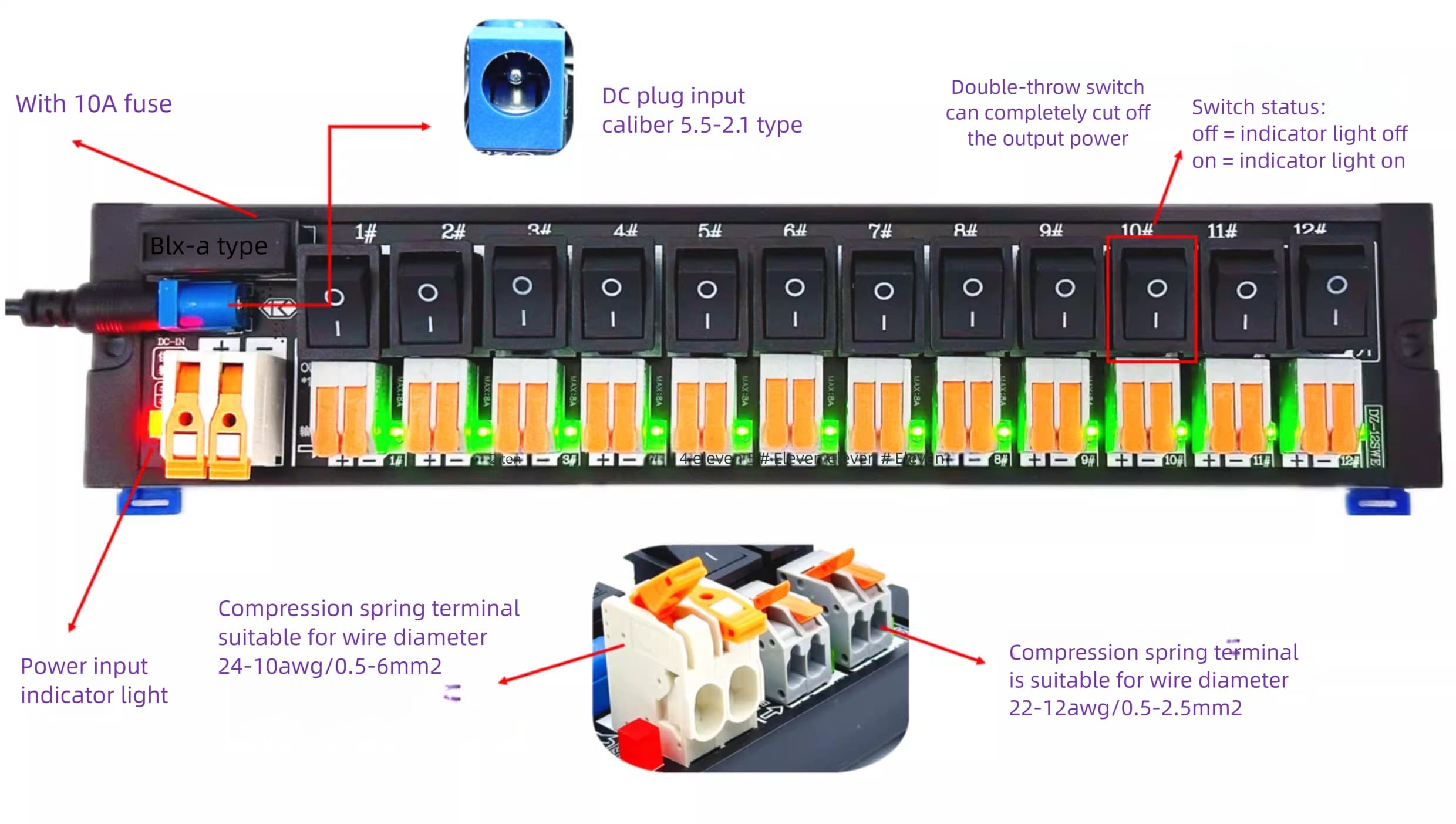

Diagrama de estructura del módulo de distribución con interruptor de alimentación

Cada unidad admite una intensidad nominal de hasta 72 V 20 A por canal, adecuada para sistemas de control de CC, almacenamiento de energía y distribución solar.

Parámetro Especificación
Tensión nominal 72 V CC
Corriente nominal 20 A por canal
Tipo de conexión Tornillo o terminal de muelle
Alcance del cable 0.5–6 mm² (22–12 AWG)
Material de la carcasa PA66, ignífugo UL 94 V-0
Tipo de montaje Montaje en carril DIN de 35 mm
Tipo de interruptor ON/OFF mecánico individual por canal
Indicador LED opcional para estado activo o de fallo
Temperatura de funcionamiento −40 °C ~ +85 °C
Resistencia de aislamiento ≥100 MΩ a 500 V CC
Rigidez dieléctrica 2000 V CA, 1 minuto
Mantenimiento Compatible con procedimientos de seguridad de bloqueo/etiquetado

💡 Todos los terminales AOSI se fabrican y someten a ensayo bajo estrictos estándares de control de calidad para garantizar una estabilidad de contacto constante y una larga vida útil.

Aplicaciones típicas en sistemas de energía CC

Los módulos de distribución con interruptor de CC de AOSI se utilizan ampliamente en sistemas industriales y energéticos que requieren un enrutamiento de energía seguro, flexible y organizado.
Cada unidad sirve como terminal de CC fiable para cuadros de control y otros equipos de CC, garantizando un funcionamiento estable bajo carga continua.
Gracias a su tamaño compacto y a los interruptores de canal independientes, estos módulos ayudan a los ingenieros a gestionar múltiples circuitos de forma eficiente en espacios reducidos.

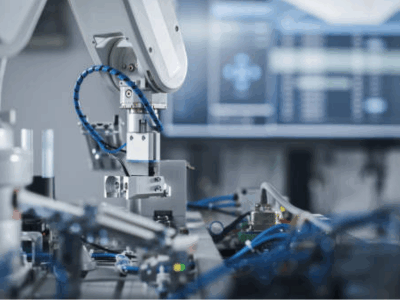

Paneles de control industrial

Paneles de control industrial

Distribución de energía y aislamiento de ramas para PLC, sensores y controladores

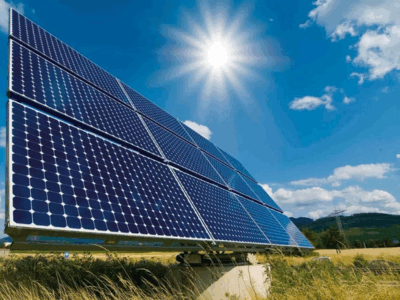

Distribución solar de CC

Distribución solar de CC

Gestione las salidas de los strings fotovoltaicos con control y protección de circuito individuales

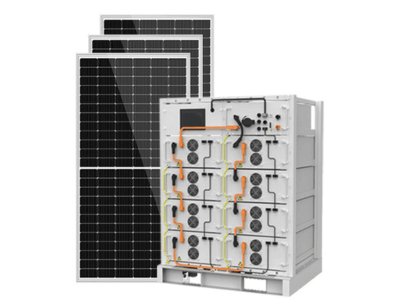

Terminal de alimentación para armario de baterías

Terminal de alimentación para armario de baterías

Controle y mantenga de forma segura cada ramal de batería de forma independiente

Equipos de automatización

Equipos de automatización

Módulos DC compactos para sistemas multicarga montados en panel

💡 Ideal para entornos que requieren mantenimiento frecuente, aislamiento por canal o una gestión compacta de la alimentación DC.

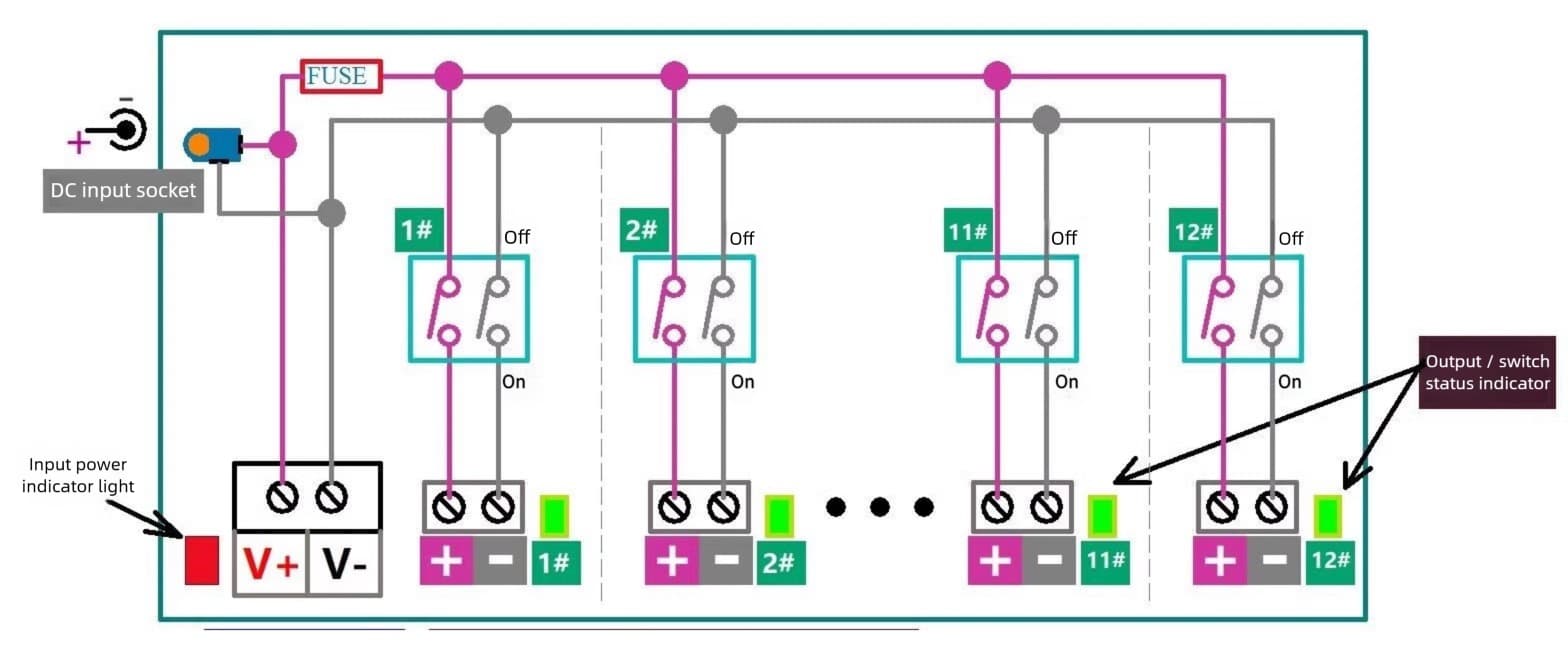

Principio de cableado y esquema de circuito

Para comprender mejor la estructura interna de los módulos de distribución con interruptor DC, el siguiente esquema de cableado del interruptor DC ilustra cómo funciona cada canal de forma independiente compartiendo una entrada de alimentación común.

esquema de cableado del interruptor DC aislamiento por canal esquema de distribución de alimentación DC

Cada ramal se protege y se conmuta individualmente, lo que garantiza un control del circuito con aislamiento por canal sin afectar a las cargas adyacentes. Este diseño modular mejora la flexibilidad, simplifica el mantenimiento y evita interrupciones en todo el sistema durante las tareas de diagnóstico o servicio.

💡 El esquema muestra claramente la entrada principal DC, los contactos de conmutación internos y múltiples líneas de salida, lo que representa el flujo de energía dentro de un esquema completo de distribución de alimentación DC.

Cómo elegir el mejor fabricante

Seleccionar un fabricante fiable de módulos de distribución con interruptor DC es esencial para garantizar la estabilidad del producto, el suministro a largo plazo y un rendimiento seguro del circuito.
A la hora de elegir un proveedor, céntrese en la capacidad de producción, los estándares de control de calidad y el soporte técnico.
En AOSI, cada etapa —desde la selección de materias primas hasta las pruebas finales— se gestiona internamente para garantizar la consistencia y la fiabilidad.

¿Por qué elegir AOSI Electronics como socio?

Certificado por UL CE RoHS
Certificado por UL/CE/RoHS

En AOSI Electronics, todos nuestros bloques de terminales y conectores se someten a pruebas rigurosas y están totalmente certificados:

✅ UL, CE, RoHSy REACH compatible

✅ 100% inspección de calidad antes del envío

✅ Cumplimiento estricto de ISO 9001:2015 normas de gestión de la calidad

✅ Diseños ignífugos, resistentes a altas temperaturas y a prueba de vibraciones para entornos industriales.

🔒 Una conexión fiable comienza con componentes certificados. No hacemos concesiones en materia de seguridad y conformidad.

Sólida capacidad de fabricación(1)
Capacidad de fabricación

Como fábrica directa con más de 15 años de experiencia en la producción de bloques de terminales, AOSI proporciona:

🔧 Cambio 30 máquinas de moldeo por inyección

🧰 En la empresa diseño de herramientas y moldes capacidades

👷 Más de 50 trabajadores cualificados y 8 líneas de producción

🚚 Rendimiento mensual superior a 5 millones de piezas

Desde la creación de prototipos hasta la entrega a granel, ofrecemos plazos de entrega estables, MOQ flexibley una calidad constante de los productos.

Capacidad OEM y alcance mundial
Capacidad OEM/ODM

Tanto si es usted distribuidor, integrador de sistemas u OEM, AOSI está preparada para ayudarle en su crecimiento:

🌐 Exportar a Más de 40 países en Europa, Asia y América

🧩 Opciones personalizables: número de clavijas, logotipo, color, material de la carcasa, embalaje

🤖 Soporte de ingeniería para paso especial, diseño de bloques modulares y aplicaciones de alta corriente.

📦 Hablamos su idioma: comunicación rápida, planos, muestras y apoyo logístico global.

Contacte con nuestro equipo de ventas

Consiga módulos de distribución con interruptor DC fiables para su próximo proyecto

¿Busca módulos de distribución con interruptor DC de alta calidad y conformes con CE para sus aplicaciones industriales, de automatización o solares? AOSI Electronics ofrece bloques de distribución con interruptor de 2 a 16 canales con entrega rápida, rendimiento fiable y opciones flexibles de personalización OEM.

Póngase en contacto hoy con nuestro equipo de ingeniería para obtener muestras gratuitas o un presupuesto personalizado para su próximo proyecto de alimentación DC.

Solicite información ahora

Preguntas frecuentes – Módulos de distribución de alimentación con interruptor DC

Un módulo de distribución con interruptor DC distribuye una entrada DC en múltiples salidas. Cada canal incluye un interruptor ON/OFF independiente, lo que permite el control por ramal y un aislamiento seguro en sistemas industriales o solares.

Cada salida dispone de un interruptor mecánico que permite el aislamiento por canal sin afectar a otros circuitos, lo que mejora la seguridad y reduce el tiempo de inactividad por mantenimiento.

Sí, AOSI ofrece personalización OEM, incluida la impresión de logotipos, opciones de color, etiquetado y embalaje privado para distribuidores y fabricantes de equipos.

Todos los modelos están clasificados hasta 72 V DC / 20 A por canal, aptos para sistemas DC de baja tensión como cuadros de control, armarios de baterías y matrices fotovoltaicas.

Todos los productos utilizan carcasas de PA66 ignífugo, lo que garantiza un excelente aislamiento, resistencia al calor y durabilidad para entornos industriales.

Monte la unidad en un carril DIN de 35 mm, conecte los cables de entrada/salida según la polaridad y utilice los interruptores para un aislamiento seguro de los ramales durante el mantenimiento.

Productos relacionados

¿Busca otros tipos de bloques de terminales? Descubra a continuación nuestra gama completa de soluciones de conexión. Descubra a continuación nuestras otras familias de productos y encuentre la combinación perfecta para su proyecto.

Módulo de distribución de corriente para carril DIN

Ver más

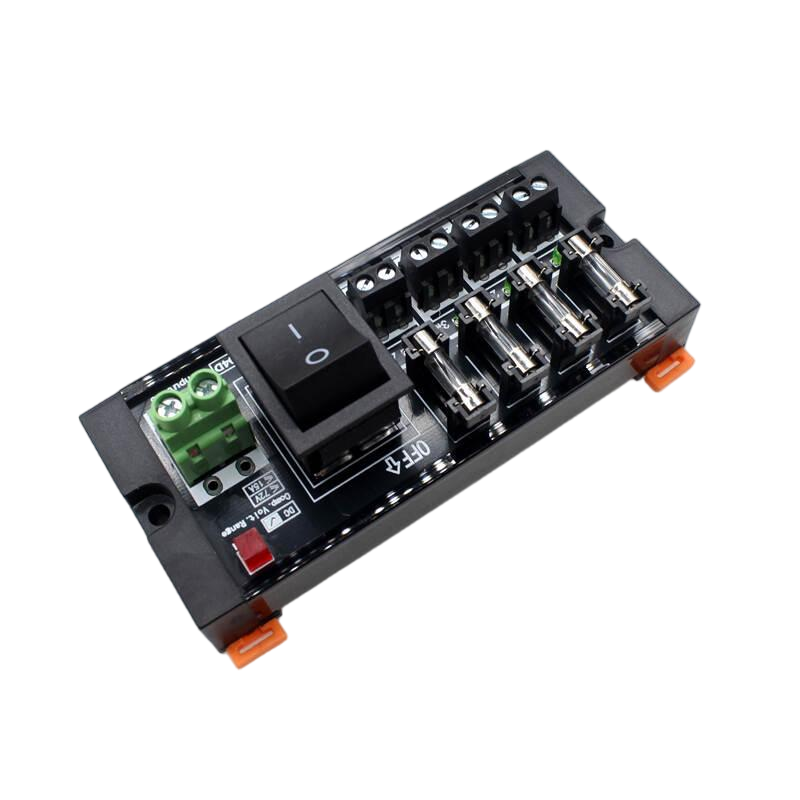

Módulo terminal de distribución de fusibles de CC
