Клеммные колодки распределения питания постоянного тока с независимыми выключателями на каждый канал

Модульное распределение постоянного тока до 72 В / 20 А на канал, доступно в винтовом или пружинном исполнении.
Независимые выключатели на каждый канал позволяют безопасно изолировать цепи без отключения системы.

Получить предложение сейчас

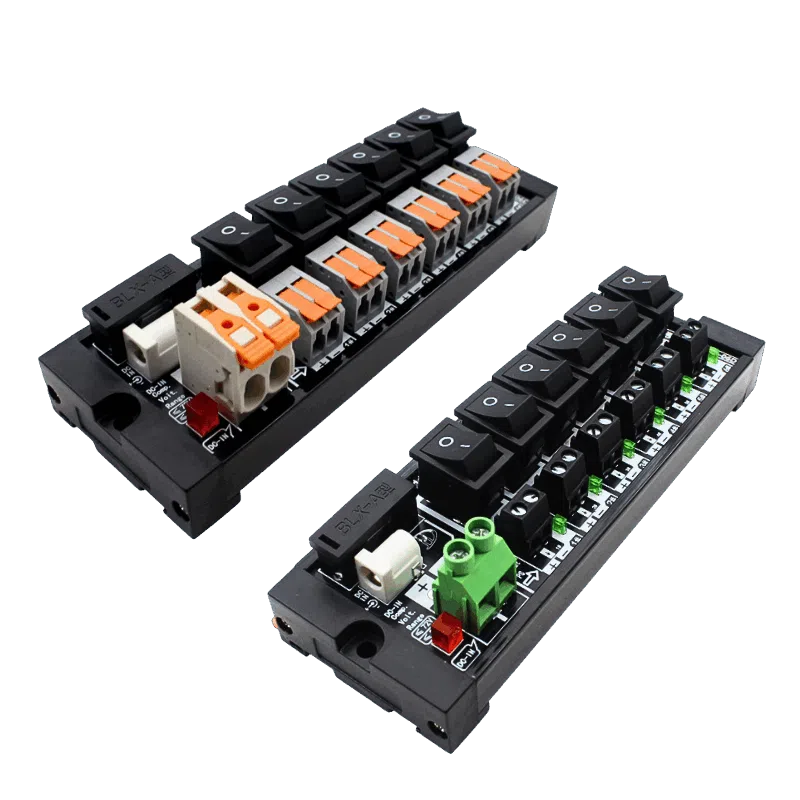

Клеммные блоки распределения питания постоянного тока с выключателями
Главная  >  Интерфейсные модули  >  Распределение переключателей постоянного тока
可收起的侧边菜单（纯 HTML + CSS）

Обзор продукции

Серия клеммных колодок распределения питания постоянного тока AOSI обеспечивает надёжные решения для низковольтной проводки в панелях управления и системах электропитания. Каждый модуль объединяет один вход постоянного тока и несколько выходных каналов, поддерживая до 72 В 20 А на цепь.
Пользователи могут выбрать стандартные модели или модули постоянного тока с независимыми выключателями, которые позволяют включать или отключать каждый канал отдельно для более безопасного обслуживания.

Серия FM06 – винтовые модули распределения постоянного тока с независимыми выключателями

Серия FM06 доступна с 2–16 каналами и обеспечивает стабильное распределение высокого тока до 72 В / 20 А на канал. Эти клеммные колодки распределения питания постоянного тока оснащены прочными винтовыми соединениями, обеспечивающими надёжное подключение даже в условиях вибрации. Ключевые особенности:

Варианты на 2–16 каналов с модульным корпусом

Винтовое соединение для прочного и стабильного контакта

Рассчитано на 72 В постоянного тока / 20 А на канал

Совместимо с установкой на DIN-рейку 35 мм

Узнать больше

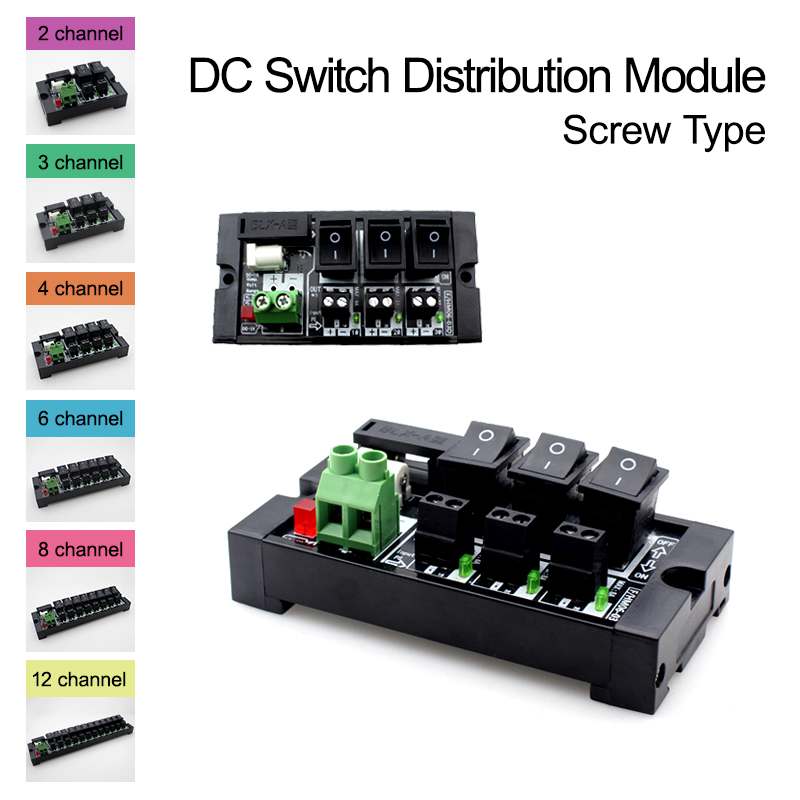

Винтовые модули распределения постоянного тока с независимыми выключателями

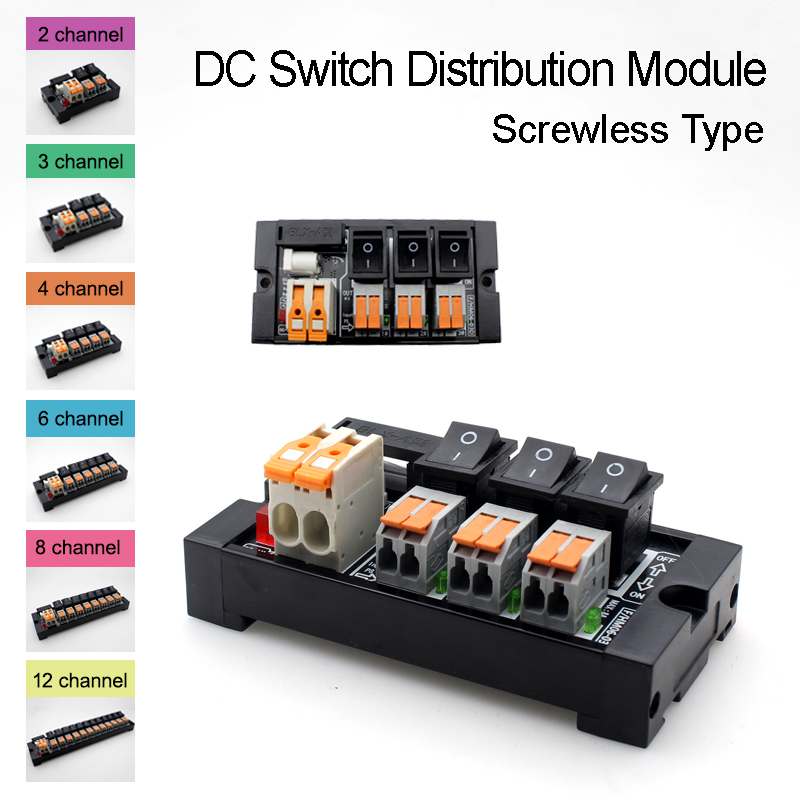

Серия HM06 – пружинные модули распределения постоянного тока с независимыми выключателями

Серия HM06 разработана для гибкости и простоты обслуживания, предлагая независимые выключатели на каждый канал, позволяющие изолировать каждую цепь отдельно.
Ключевые особенности:

Независимый выключатель ВКЛ/ВЫКЛ для каждого выходного канала

Быстрое пружинное соединение без инструментов

Рассчитано на 72 В постоянного тока / 20 А на канал

Компактная экономичная конструкция для DIN-рейки

Узнать больше
Пружинные модули распределения постоянного тока с независимыми выключателями

Ключевые функции конструкции с независимыми выключателями

Клеммная колодка с независимыми выключателями AOSI обеспечивает истинное управление каждым каналом — вы можете изолировать, протестировать или обслуживать отдельную ветвь без отключения всей системы. Такая конструкция эффективно выполняет роль компактного модуля изоляции цепи постоянного тока, повышая безопасность, сокращая время обслуживания и сохраняя работу соседних нагрузок.

клеммная колодка с независимыми выключателями поканальное управление изоляция цепи постоянного тока

Краткий обзор преимуществ

✅ 1Индивидуальное ВКЛ/ВЫКЛ для каждой ветви для более безопасного обслуживания под напряжением
✅ RБыстрое устранение неисправностей; изолируйте только неисправную нагрузку
✅ EОтсутствие простоя всей системы; соседние каналы остаются под питанием
✅ SЧёткое визуальное состояние (положение выключателя и опциональный светодиод)

Сравнение – с независимым выключателем и без него

Характеристика / Результат С независимым выключателем Без независимого выключателя
Изоляция каждого канала Да (мгновенно) Нет (требуется отключение вышестоящей цепи)
Безопасность обслуживания под напряжением Высокий Средний
Скорость устранения неисправностей Быстро (один филиал) Медленнее (влияет на большее число нагрузок)
Время безотказной работы системы во время обслуживания Поддерживается Часто прерывается
Оптимально для Панели с интенсивным тестированием/ремонтом, PV-цепочки, ветви аккумуляторов Простые цепи, редко обслуживаемые

Типичные случаи применения

  • Ветви ввода/вывода ПЛК, требующие частой отладки
  • Солнечные PV-цепочки, требующие селективной изоляции
  • Выходы аккумуляторного шкафа, требующие безопасного обслуживания каждой ветви
  • Автомобильные/морские цепи постоянного тока с бортовым обслуживанием

Руководство по выбору продукции – варианты винтового и пружинного типа

AOSI предлагает два стиля подключения для своих клеммных блоков распределения питания постоянного тока, предоставляя инженерам гибкость для соответствия предпочтениям по установке и требованиям шкафа.
Оба типа поддерживают до 72 В / 20 А на канал и доступны от 2 до 16 каналов.
Выбирайте между винтовыми клеммными блоками постоянного тока FM06 для сред с высокой вибрацией или пружинными клеммными модулями распределения постоянного тока HM06 для быстрого монтажа без инструментов.

Модель Тип Каналы Габариты (Д×Ш×В мм) Цвет корпуса
FM06-02D Винтовая клемма 2 90×59×42 Черный
FM06-03D Винтовая клемма 3 105×59×42 Черный
FM06-04D Винтовая клемма 4 121×59×42 Черный
FM06-06D Винтовая клемма 6 153×59×42 Черный
FM06-08D Винтовая клемма 8 188×59×42 Черный
FM06-12D Винтовая клемма 12 259×59×42 Черный
FM06-16D Винтовая клемма 16 295×59×42 Черный
HM06-02D Пружинный зажим 2 90×59×42 Чёрный / оранжевый
HM06-03D Пружинный зажим 3 105×59×42 Чёрный / оранжевый
HM06-04D Пружинный зажим 4 121×59×42 Чёрный / оранжевый
HM06-06D Пружинный зажим 6 153×59×42 Чёрный / оранжевый
HM06-08D Пружинный зажим 8 188×59×42 Чёрный / оранжевый
HM06-12D Пружинный зажим 12 259×59×42 Чёрный / оранжевый
HM06-16D Пружинный зажим 16 295×59×42 Чёрный / оранжевый

Все модели имеют одинаковые электрические характеристики (72 В / 20 А) и поддерживают широкий диапазон проводов (0,5–6 мм² / 22–12 AWG). Различия в основном заключаются в количестве каналов, габаритах и типе подключения (винтовой или пружинный).

Получите надежные модули переключения постоянного тока напрямую от производителя

Имея более 15 лет опыта в производстве модульных клемм, мы предлагаем полный ассортимент модулей распределения переключения постоянного тока — от компактных 2-канальных блоков до высокоплотных 16-канальных блоков, доступных как с винтовым, так и с пружинным типом подключения.
Каждая модель разработана для независимого переключения каналов, позволяя пользователям управлять или изолировать каждый выход без прерывания основного питания.

  • Независимое управление переключением – каждый канал оснащен индивидуальным переключателем ВКЛ/ВЫКЛ для более безопасного обслуживания под напряжением
  • Высокопроизводительный дизайн – номинальные 72 В пост. тока / 20 А на канал, стабильность при непрерывной нагрузке
  • Два варианта подключения – винтовые клеммы для надежного, виброустойчивого монтажа; пружинные зажимы для установки без инструментов
  • Монтаж на DIN-рейку, модульный дизайн – компактный корпус, бесшовно вписывающийся в панели управления или шкафы постоянного тока
  • Промышленная долговечность – изготовлен из огнестойкого материала PA66, устойчив к нагреву и ударам
Получить каталог клеммных модулей

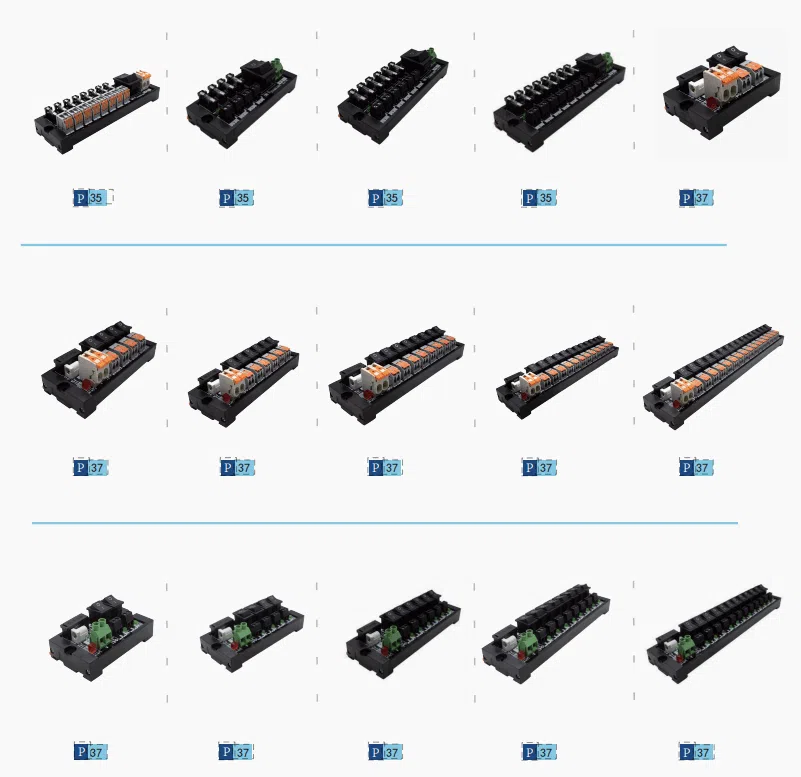

Каталог модулей распределения постоянного тока с выключателями

Обзор технических данных

Следующие спецификации блока распределения постоянного тока описывают ключевые технические параметры, обеспечивающие безопасность и производительность в требовательных промышленных средах.
Все модели созданы для долгосрочной надежности, оснащены огнестойкими корпусами из PA66 и стандартными клеммными конструкциями для монтажа на DIN-рейку для легкой установки и обслуживания.

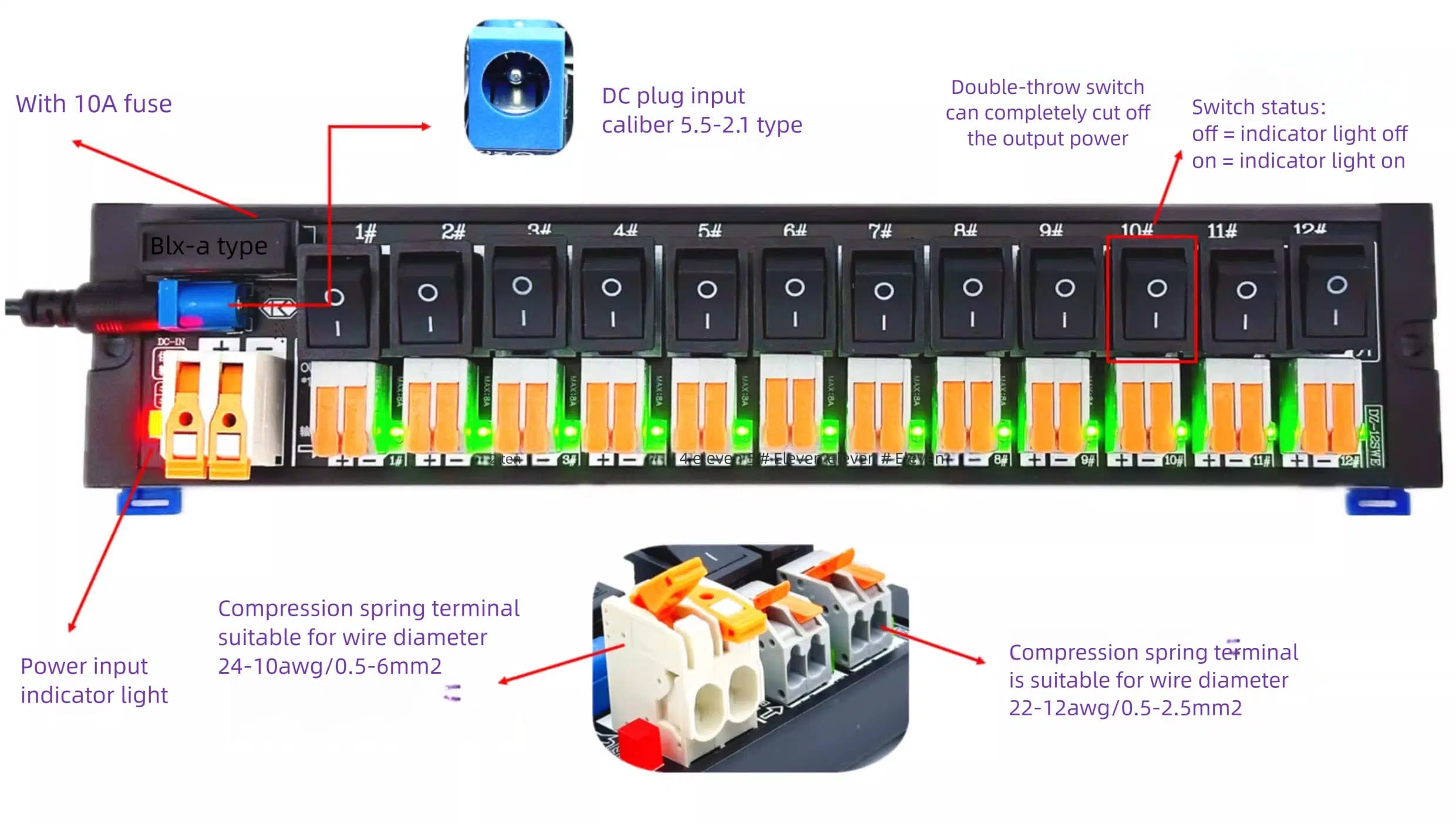

Структурная схема модуля распределения питания с выключателями

Каждый блок поддерживает номинальный ток до 72 В 20 А на канал, подходит для систем управления постоянного тока, хранения энергии и солнечного распределения.

Параметр Технические характеристики
Номинальное напряжение 72 В DC
Номинальный ток 20 А на канал
Тип соединения Винтовой или пружинный зажим
Диапазон проводов 0.5–6 mm² (22–12 AWG)
Материал корпуса PA66, огнестойкий UL 94 V-0
Тип крепления Монтаж на DIN-рейку 35 мм
Тип переключателя Индивидуальный механический ВКЛ/ВЫКЛ на канал
Индикатор Опциональный светодиод для статуса активности или неисправности
Рабочая температура −40 °C ~ +85 °C
Сопротивление изоляции ≥100 МОм при 500 В пост. тока
Электрическая прочность 2000 В перем. тока, 1 минута
Техническое обслуживание Поддерживает процедуры блокировки/маркировки безопасности

💡 Все клеммы AOSI производятся и тестируются в соответствии со строгими стандартами контроля качества для обеспечения стабильности контакта и длительного срока службы.

Типичные применения в системах питания постоянного тока

Модули распределения переключения постоянного тока AOSI широко используются в промышленных и энергетических системах, требующих безопасной, гибкой и организованной маршрутизации питания.
Каждый блок служит надежной клеммой постоянного тока для панелей управления и другого оборудования постоянного тока, обеспечивая стабильную работу при непрерывной нагрузке.
Благодаря компактному размеру и независимым переключателям каналов эти модули помогают инженерам эффективно управлять несколькими цепями в ограниченном пространстве.

Промышленные панели управления

Промышленные панели управления

Распределение питания и изоляция ветвей для ПЛК, датчиков и контроллеров

Солнечное распределение постоянного тока

Солнечное распределение постоянного тока

Управляйте выходами PV-цепочек с индивидуальным управлением и защитой цепи

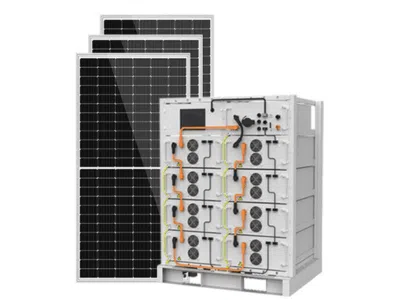

Клемма питания аккумуляторного шкафа

Клемма питания аккумуляторного шкафа

Безопасно управляйте и обслуживайте каждую ветвь аккумулятора независимо

Оборудование автоматизации

Оборудование автоматизации

Компактные модули постоянного тока для панельных многозагрузочных систем

💡 Идеально подходит для сред, требующих частого обслуживания, изоляции на канал или компактного управления питанием постоянного тока.

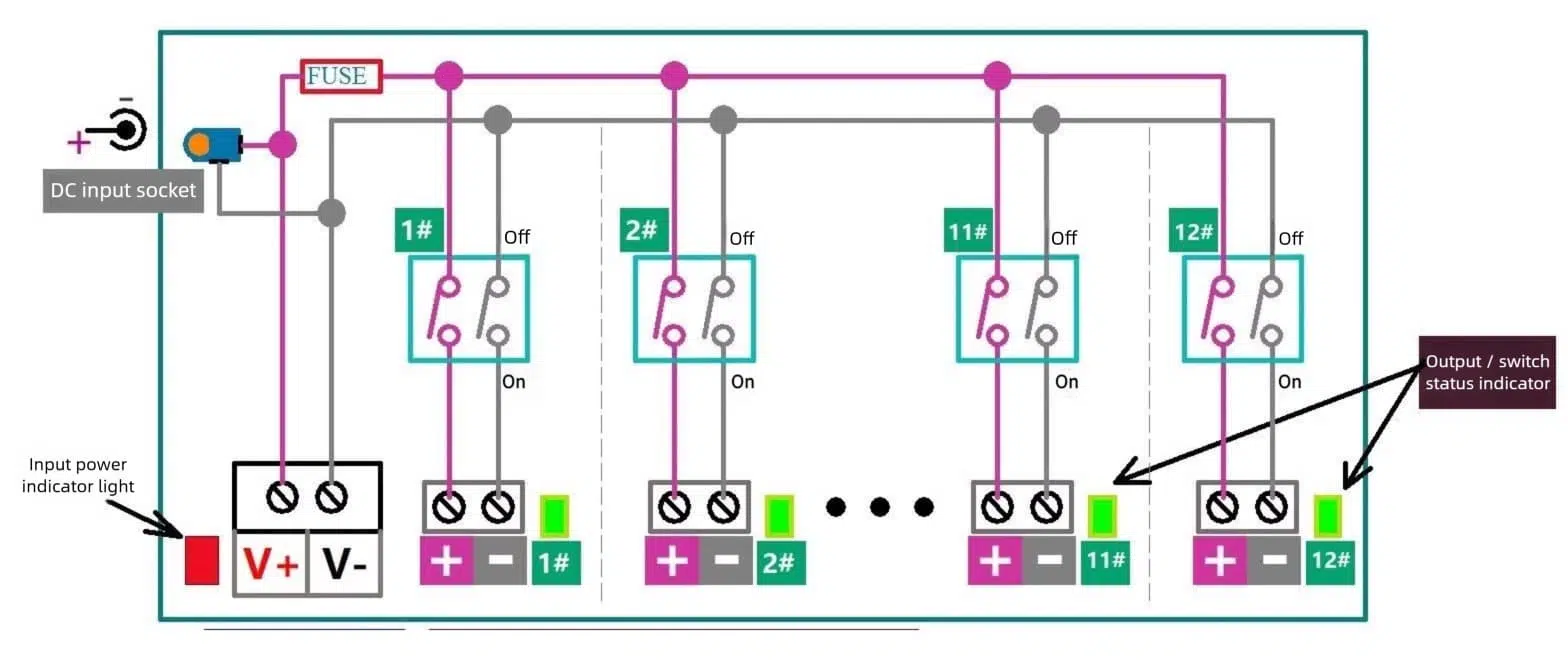

Принцип подключения и схема цепи

Чтобы лучше понять внутреннюю структуру модулей распределения переключения постоянного тока, следующая схема подключения переключения постоянного тока иллюстрирует, как каждый канал работает независимо, используя общий вход питания.

схема подключения выключателя постоянного тока поканальная изоляция схема распределения питания постоянного тока

Каждая ветвь защищена и переключается индивидуально, обеспечивая управление изоляцией на канал без влияния на соседние нагрузки. Этот модульный дизайн повышает гибкость, упрощает обслуживание и предотвращает простой всей системы во время устранения неполадок или обслуживания.

💡 Схема четко показывает основной вход постоянного тока, внутренние переключающие контакты и несколько выходных линий — представляя поток питания в полной схеме распределения питания постоянного тока.

Как выбрать лучшего производителя

Выбор надежного производителя модулей распределения переключения постоянного тока необходим для обеспечения стабильности продукта, долгосрочных поставок и безопасной работы цепи.
При выборе поставщика сосредоточьтесь на производственных возможностях, стандартах контроля качества и технической поддержке.
В AOSI каждый этап — от выбора сырья до финального тестирования — управляется внутри компании для гарантии согласованности и надежности.

Почему стоит выбрать AOSI Electronics в качестве партнера?

Сертифицировано UL CE RoHS
Сертифицировано UL/CE/RoHS

В компании AOSI Electronics все наши клеммные блоки и разъемы проходят строгие испытания и полностью сертифицированы:

✅ UL, CE, RoHS, и REACH в соответствии с требованиями

✅ 100% проверка качества перед отправкой

✅ Строгое соблюдение ISO 9001:2015 стандарты управления качеством

✅ Огнестойкие, устойчивые к высоким температурам и вибрации конструкции для промышленных условий

🔒 Надежное соединение начинается с сертифицированных компонентов. Мы не идем на компромиссы, когда речь идет о безопасности и соблюдении норм.

Сильные производственные мощности(1)
Производственные мощности

Как прямой завод с более чем 15-летним опытом производства клеммных колодок, AOSI обеспечивает:

🔧 Over 30 термопластавтоматов

🧰 Внутри компании проектирование оснастки и пресс-форм возможности

👷 50+ квалифицированных рабочих и 8 производственных линий

🚚 Ежемесячная производительность за 5 миллионов штук

Мы предлагаем все: от создания прототипов до поставки крупных партий продукции. стабильное время выполнения, гибкий MOQи стабильное качество продукции.

Возможности OEM и глобальный охват
Возможность OEM/ODM

Если вы являетесь дистрибьютором, системным интегратором или OEM-производителем, компания AOSI готова поддержать ваш рост:

🌐 Экспорт в 40+ стран в Европе, Азии и Америке

🧩 Настраиваемые параметры: количество контактов, логотип, цвет, материал корпуса, упаковка

🤖 Инженерная поддержка для специальных шагов, модульной конструкции блоков и сильноточных приложений

📦 Мы говорим на вашем языке: быстрая связь, чертежи, образцы и глобальная логистическая поддержка.

Свяжитесь с нашим отделом продаж

Получите надежные модули распределения переключения постоянного тока для вашего следующего проекта

Ищете высококачественные и соответствующие требованиям CE модули распределения постоянного тока с выключателями для промышленных, автоматизационных или солнечных применений? AOSI Electronics предлагает распределительные блоки с выключателями на 2–16 каналов с быстрой поставкой, надёжной работой и гибкими возможностями OEM-кастомизации.

Свяжитесь с нашей инженерной командой сегодня, чтобы получить бесплатные образцы или персональное коммерческое предложение для вашего следующего проекта по питанию постоянного тока.

Отправить запрос сейчас

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ – Модули распределения питания постоянного тока с выключателями

Модуль распределения постоянного тока распределяет один вход постоянного тока на несколько выходов. Каждый канал оснащён независимым выключателем ON/OFF, что обеспечивает управление ответвлениями и безопасное отключение в промышленных или солнечных системах.

Каждый выход оснащён механическим выключателем, который позволяет изолировать отдельный канал, не влияя на другие цепи, повышая безопасность и сокращая простои при обслуживании.

Да, AOSI предлагает OEM-кастомизацию, включая нанесение логотипа, варианты цвета, маркировку и частную упаковку для дистрибьюторов и производителей оборудования.

Все модели рассчитаны на напряжение до 72V DC / 20A на канал и подходят для низковольтных систем постоянного тока, таких как панели управления, аккумуляторные шкафы и фотоэлектрические массивы.

Все изделия имеют огнестойкий корпус из PA66, обеспечивающий превосходную изоляцию, термостойкость и долговечность для промышленных условий.

Установите блок на DIN-рейку 35 мм, подключите входные/выходные провода с соблюдением полярности и используйте выключатели для безопасного отключения ответвлений при обслуживании.
