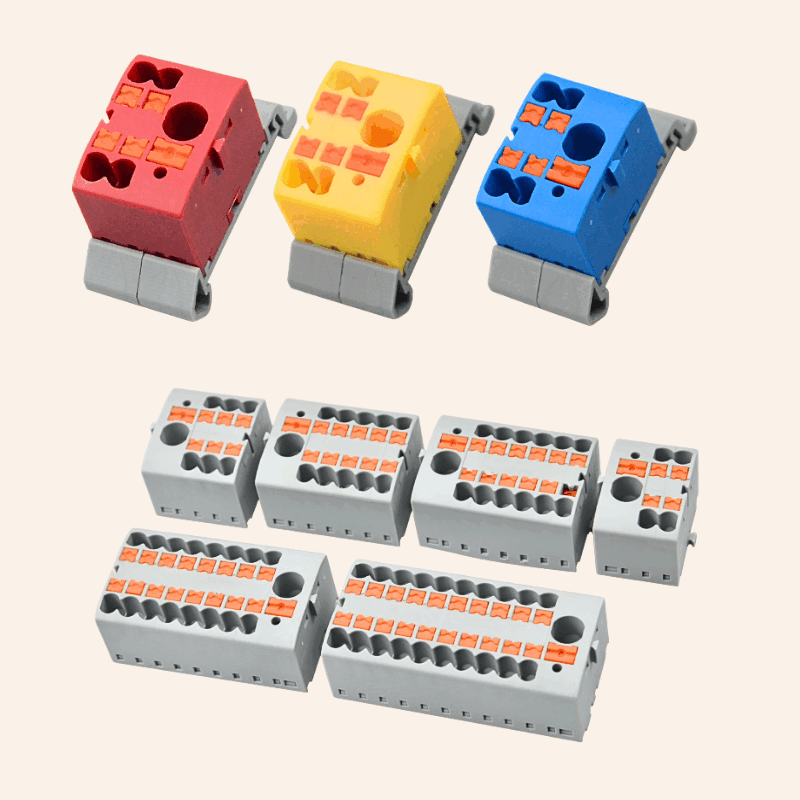

El bloque de distribución unipolar para carril DIN de AOSI presenta un diseño «una entrada, múltiples salidas», que permite distribuir rápidamente la línea de alimentación principal a varios dispositivos.
Ofrece una instalación sencilla y una estructura compacta, por lo que se utiliza ampliamente en armarios de control, sistemas de iluminación, automatización industrial y aplicaciones de distribución de energía de baja tensión.
Los bloques de distribución para carril DIN de AOSI simplifican el cableado del armario al dividir la energía de forma segura hacia múltiples cargas. La gama incluye módulos push-in compactos y bloques clásicos de tipo UKK para adaptarse a distintos hábitos de cableado, corrientes y configuraciones de armario.
A continuación, analizaré en detalle ambas series y recomendaré modelos según sus requisitos (tensión/corriente, número de salidas, método de cableado, tipo de carril y si se necesita fusible/indicador) para que pueda adquirir la opción adecuada rápidamente.

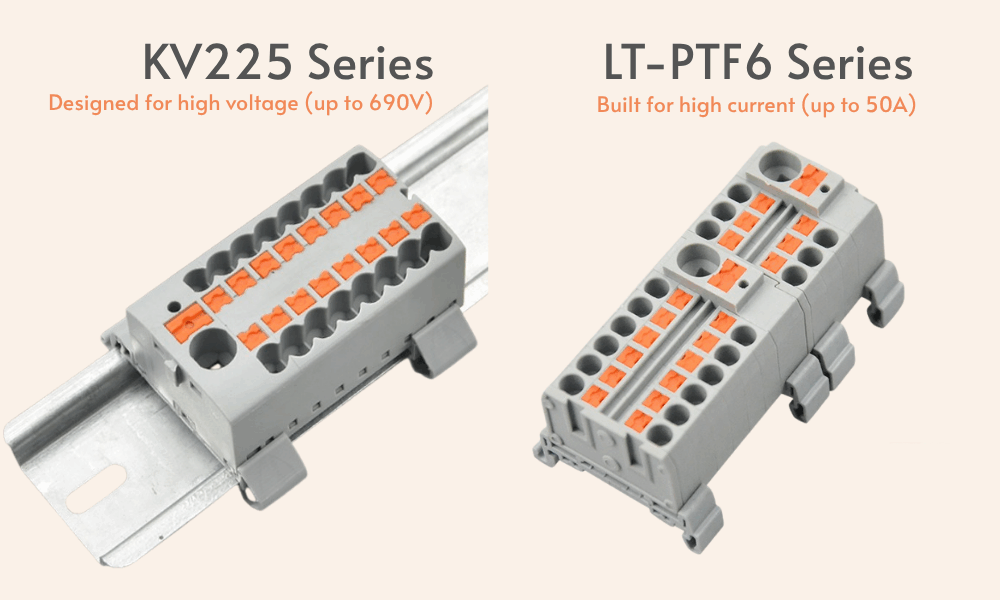

AOSI ofrece dos series profesionales de módulos de distribución de potencia para uso industrial y de automatización — KV225 y LT-PTF6.
Ambas incorporan instalación en carril DIN y terminales de inserción directa, aunque se orientan a necesidades eléctricas diferentes:
Cada serie cumple las normas de seguridad IEC, admite múltiples secciones de cableado y se integra en armarios de control modulares.
En Serie KV225 proporciona una distribución de potencia segura y fiable para sistemas de hasta 690V /
24A.
Su sólido diseño de aislamiento, su carcasa de PA66 ignífuga y sus conductores de cobre púrpura lo hacen idóneo para líneas principales de iluminación, derivaciones de potencia y cuadros de distribución que requieren resistencia a alta tensión.
1. Tabla de datos técnicos
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 690V |
| Corriente nominal | 24A |
| Material del conductor | Acero inoxidable 301 |
| Material del muelle | Cobre púrpura |
| Vivienda | PA66, ignífugo |
| Sección de cable principal | 0,5–10mm² (rígido) / 0,5–6mm² (flexible) |
| Sección de cable de derivación | 0,2–4mm² (rígido) / 0,2–2,5mm² (flexible) |
| Longitud de pelado | 7–10mm |
| Montaje | Carril DIN |
| Color | Gris, Azul, Amarillo, Rojo |

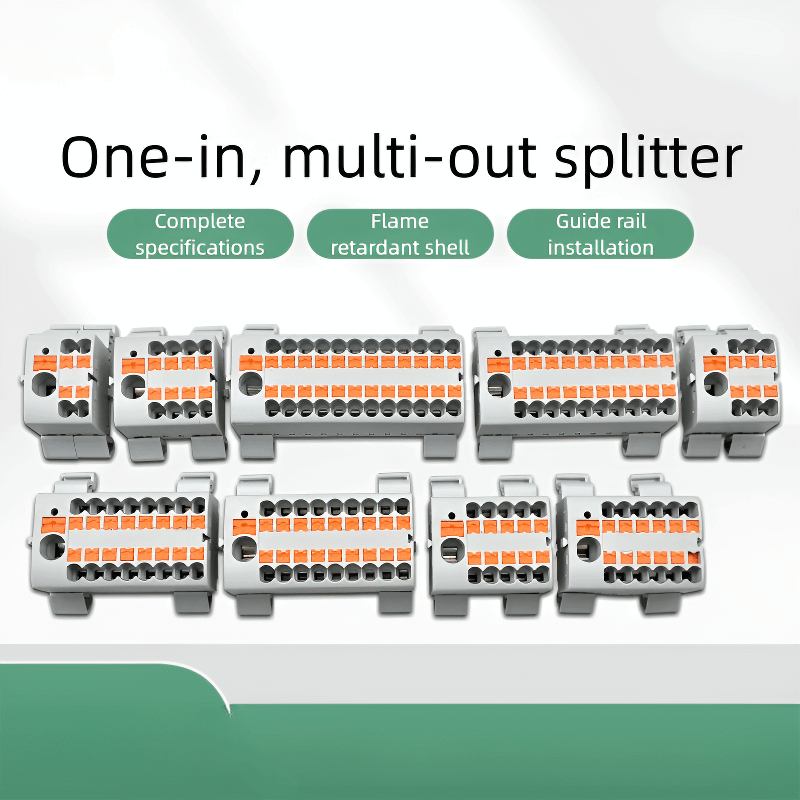

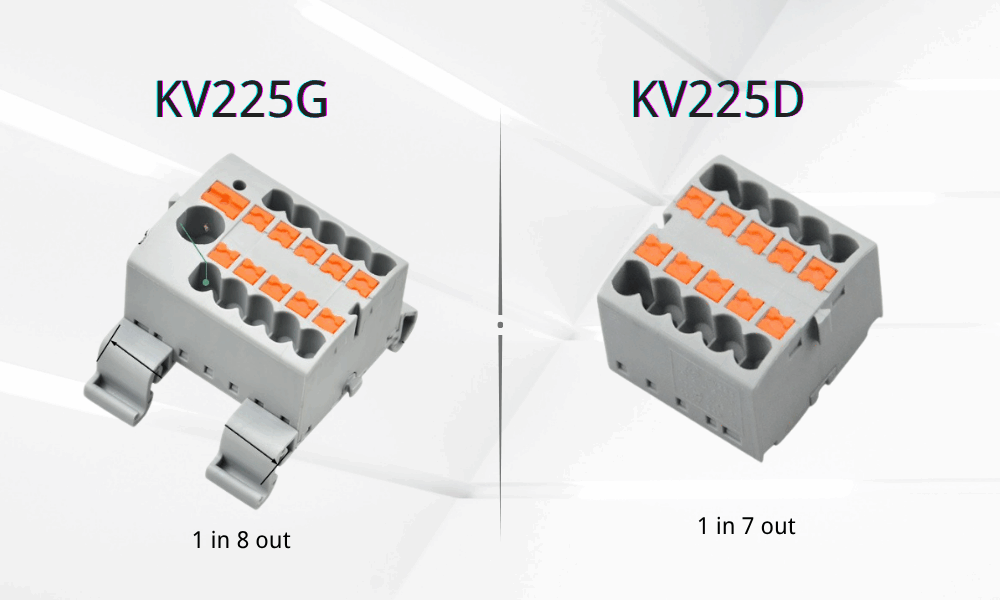

Esta serie incluye dos variantes estructurales para adaptarse a diferentes necesidades de cableado:

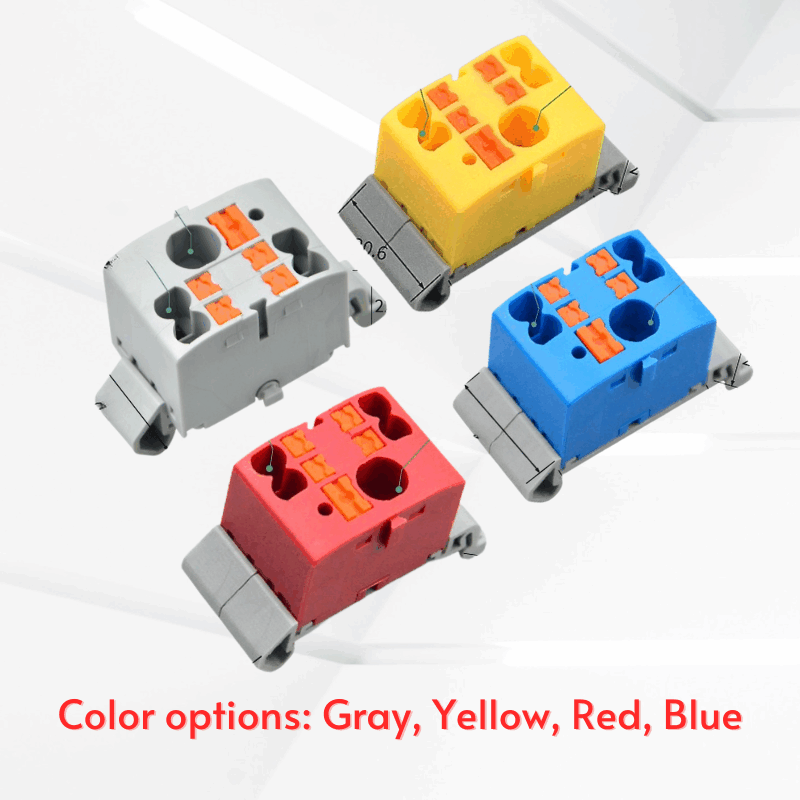

Ambas variantes están disponibles en Gris, Rojo, Amarillo y Azul para una clara identificación de circuitos en los armarios de control.
2. Materiales de primera calidad que garantizan la fiabilidad
El KV225 incorpora una carcasa de PA66 ignífuga, clips de muelle de acero inoxidable 310 y conductores de cobre púrpura de alta conductividad, lo que garantiza tanto durabilidad como una excelente prestación eléctrica.
Cada pieza se fabrica con precisión para ofrecer una conexión duradera, resistente al calor y a la oxidación.
3. Sólida estructura interna para un rendimiento estable
El diseño interior integra una barra colectora de cobre reforzada y módulos de muelle independientes de alta resistencia.
Esto garantiza una sujeción firme de cada cable, una resistencia de contacto mínima y una conductividad fiable incluso bajo carga de alta corriente.
4. Diseño de empalme flexible
La ranura de empalme con bloqueo lateral permite una fácil ampliación modular: los usuarios pueden combinar varios bloques en paralelo para formar unidades de distribución mayores.
Esta característica modular aporta flexibilidad a la distribución de los armarios y admite combinaciones de cableado personalizadas.

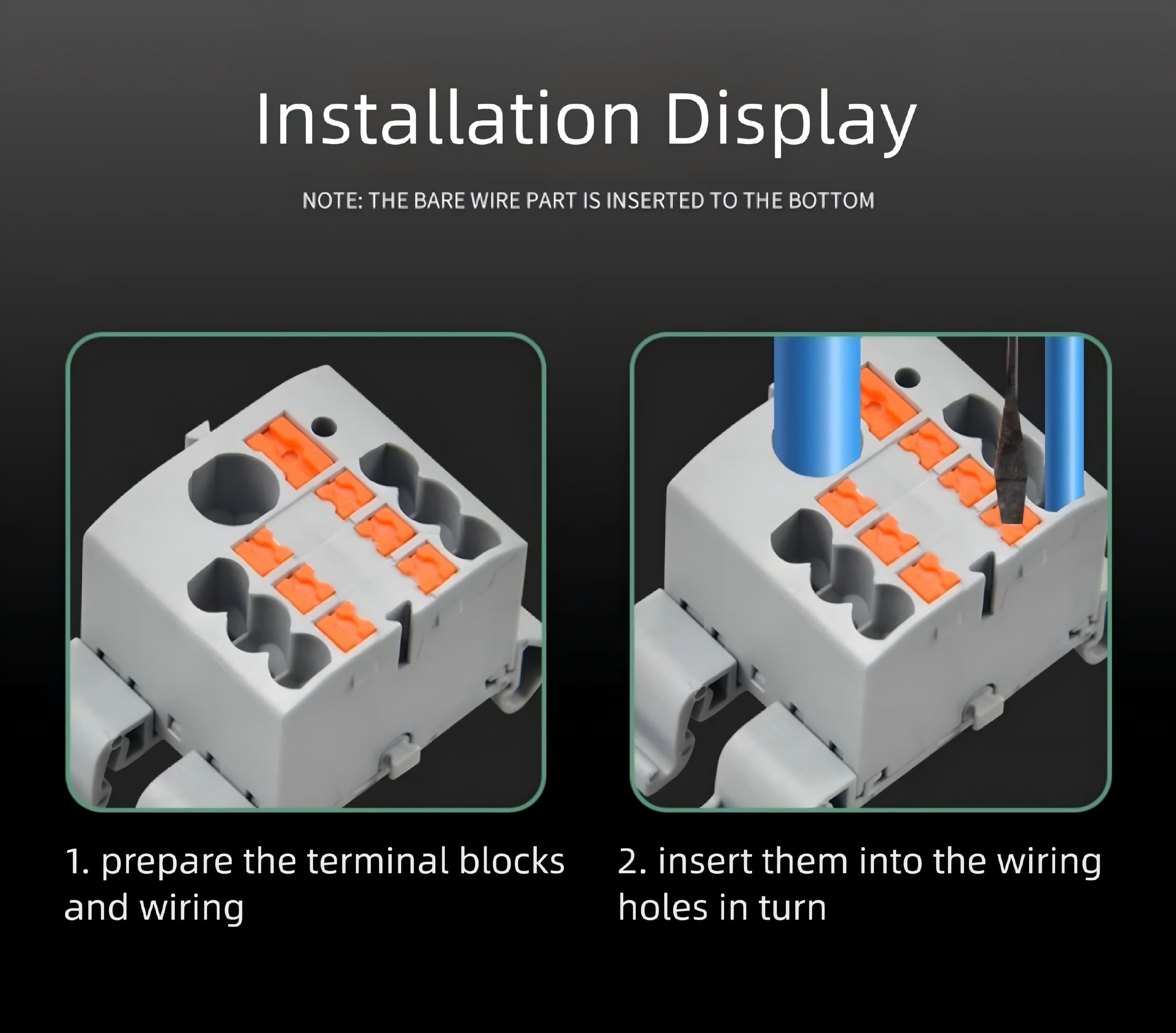

5. Montaje sencillo en carril DIN y cableado rápido
Los módulos KV225 admiten la instalación estándar en carril DIN de 35mm.
Basta con presionar el clip para fijar o retirar el módulo; los terminales de inserción directa permiten un cableado rápido sin herramientas.
6. Aplicaciones

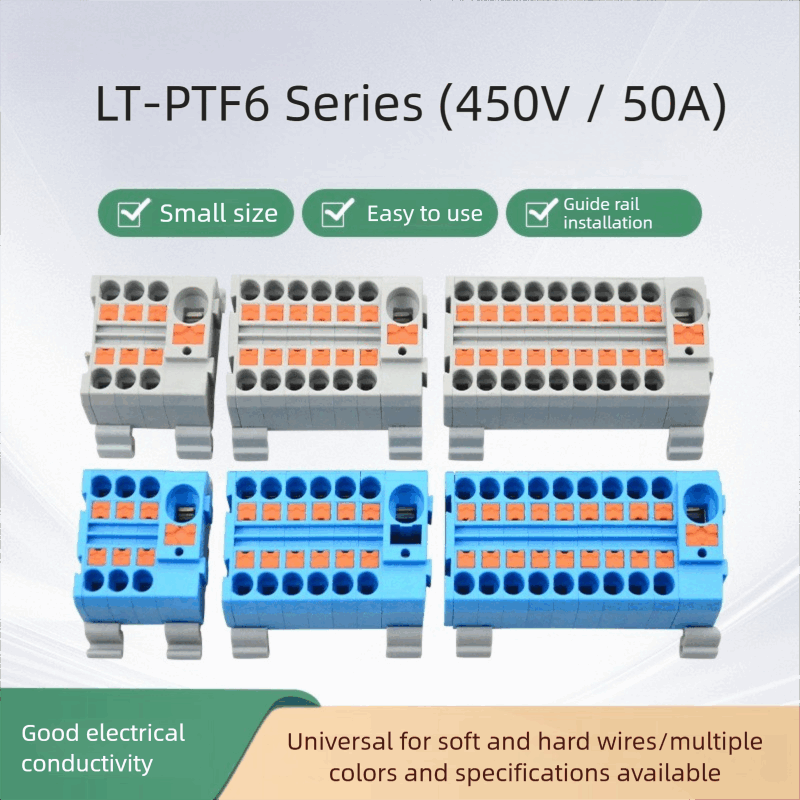

En Serie LT-PTF6 se centra en el rendimiento de alta corriente con cableado rápido por inserción directa.
Valor nominal de 450V / 50A, es perfecto para sistemas de control industrial, distribución de energía en PLC y circuitos de CC que necesitan bloques de conexión compactos pero potentes.
1. Tabla de datos técnicos
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 450V |
| Corriente nominal | 50A |
| Material del conductor | Cobre |
| Vivienda | PA66 |
| Sección de cable principal | 0,5–10mm² (rígido) / 0,5–6mm² (flexible) |
| Sección de cable de derivación | 0,2–4mm² (rígido) / 0,2–2,5mm² (flexible) |
| Opciones de color | Rojo, Azul, Gris, Amarillo, Negro, Verde |
| Ejemplo de modelo | LT-PTF6X2.5-12 |
| Montaje | Carril DIN, con clips de bloqueo lateral |
El bloque de terminales de distribución de energía LT-PTF6 está diseñado para la eficiencia, la seguridad y la precisión.
Cada detalle estructural está diseñado para simplificar el cableado, mejorar la fiabilidad y optimizar la experiencia del usuario en los armarios de control.

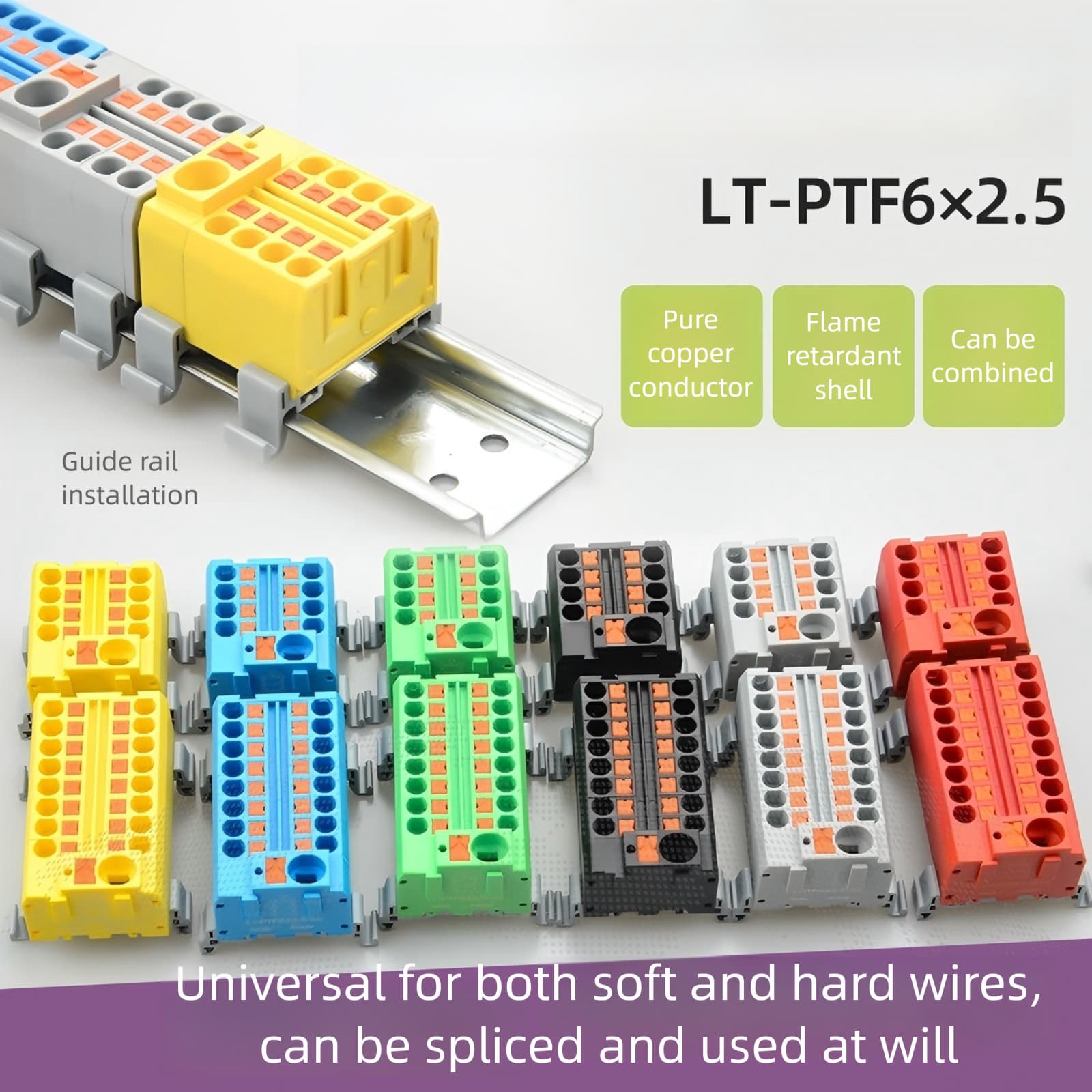

2. Diseño de una entrada y múltiples salidas — Asignación eficiente de energía
El LT-PTF6 adopta una 1 entrada y múltiples salidas disposición que permite que una única línea de entrada distribuya energía a múltiples salidas.
Esta estructura aumenta la eficiencia del cableado y reduce la necesidad de puntos de conexión adicionales, manteniendo el armario de control ordenado y organizado.

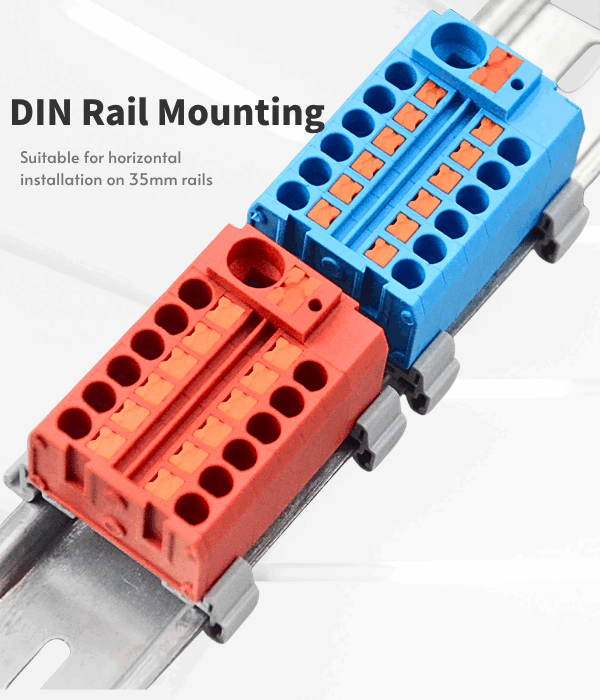

3. Mecanismo de bloqueo por encaje — Montaje sencillo en carril DIN
Equipado con un diseño de bloqueo por encaje, el LT-PTF6 puede montarse rápidamente en carriles DIN estándar sin herramientas.
La sólida sujeción mecánica garantiza la resistencia a las vibraciones y un funcionamiento estable incluso en entornos industriales.

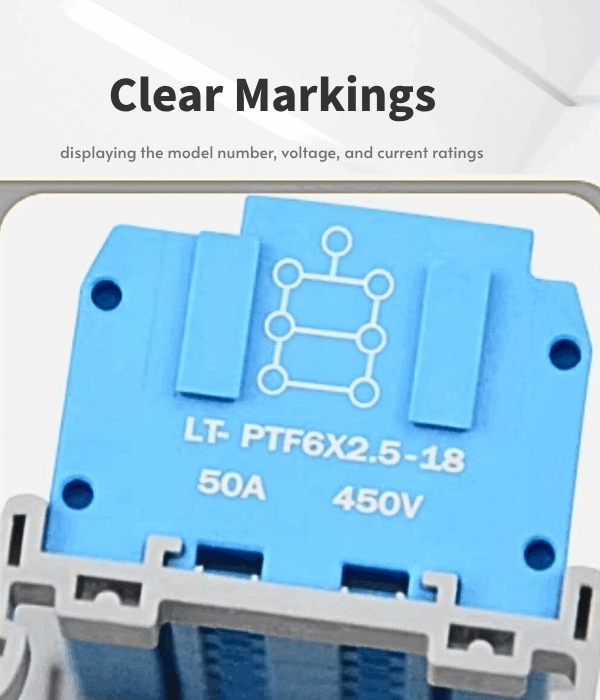

4. Marcas claras — Identificación sencilla
Cada módulo incorpora especificaciones grabadas con láser en su superficie, mostrando claramente el número de modelo, la tensión y los valores nominales de corriente.
Este diseño ayuda a los técnicos a identificar rápidamente el terminal correcto, reduciendo los errores de cableado y mejorando la eficiencia del flujo de trabajo.
5. Aplicaciones
| Característica | Serie KV225 | Serie LT-PTF6 |
|---|---|---|
| Tensión nominal | 690V | 450V |
| Corriente nominal | 24A | 50A |
| Enfoque de diseño | Alto aislamiento, protección de tensión | Alta corriente, cableado eficiente |
| Tipo de conexión | Terminal de muelle de inserción directa | Terminal de muelle de inserción directa |
| Material | PA66 + Cobre púrpura + Muelle de acero inoxidable | PA66 + Cobre |
| Ideal para | Red de iluminación, control de alta tensión | Automatización, sistemas de CC/PLC |
| Colores | Gris / Azul / Amarillo / Rojo | Gris / Rojo / Amarillo / Negro / Verde |
| Montaje | Carril DIN | Carril DIN |
Sección final de CTA:
¿Busca el módulo de distribución de energía adecuado?
Indíquenos la tensión, la corriente y el número de canales que necesita, y le recomendaremos el modelo AOSI más adecuado para su sistema.
El bloque de terminales de distribución de la serie UKK de AOSI es una solución modular diseñada para optimizar y profesionalizar el cableado de energía en armarios de control, cuadros de distribución y sistemas eléctricos industriales.
Como alternativa eficiente a las conexiones tradicionales de barras colectoras, el bloque de terminales UKK ofrece un método seguro, compacto y altamente fiable para dividir una única línea de alimentación principal en múltiples circuitos derivados. Su construcción robusta y su montaje en carril DIN fácil de usar lo convierten en un componente esencial para las instalaciones eléctricas industriales modernas.
1. Descripción general de la serie de productos
Los bloques de distribución de energía de la serie UKK de AOSI —incluidos UKK80, UKK125, UKK160, UKK250, UKK400 y UKK500 — están diseñados para la derivación segura y eficiente de circuitos de alta corriente.
Esta serie cubre una gama completa desde 80 A hasta 500 A, adecuada para diversos sistemas industriales y de distribución de energía.
| Especificación | Detalles |
|---|---|
| Nombre del producto | Bloque de distribución de energía |
| Serie de productos | Serie UKK |
| Material del conductor | Latón con estañado |
| Material de la carcasa | Plástico ignífugo PC |
| Tensión nominal | 690V |
| Corriente nominal | 80~500A |
| Color del producto | Rojo / Amarillo / Azul / Verde |
| Método de instalación | Montaje en carril DIN / Montaje con tornillos |
Todos los modelos comparten una diseño modular con diferentes configuraciones de entrada/salida:
A medida que aumenta la corriente nominal, tanto la sección del cable de entrada como el número de terminales de salida se amplían en consecuencia, admitiendo secciones de cable de hasta 185 mm² para las entradas principales.
Esto garantiza flexibilidad y seguridad en aplicaciones de armarios de control, inversores y sistemas de bus de alimentación principal.
2. Especificaciones técnicas
A medida que aumenta la capacidad de corriente, tanto la sección del conductor de entrada como el número de terminales de salida se amplían en consecuencia: de 1 entrada / 6 salidas (modelos de 80 A–160 A) a 1 entrada / 11 salidas (modelos de 250 A–500 A).
Cada modelo admite un amplio rango de sección de cable de entrada (hasta 185 mm²) y múltiples secciones de cable de salida, lo que garantiza una distribución eficiente de la alimentación en sistemas industriales.
| Modelo | Tensión nominal | Corriente nominal | Entrada / Salida | Rango de sección de cable de entrada | Rango de sección de cable de salida |
|---|---|---|---|---|---|

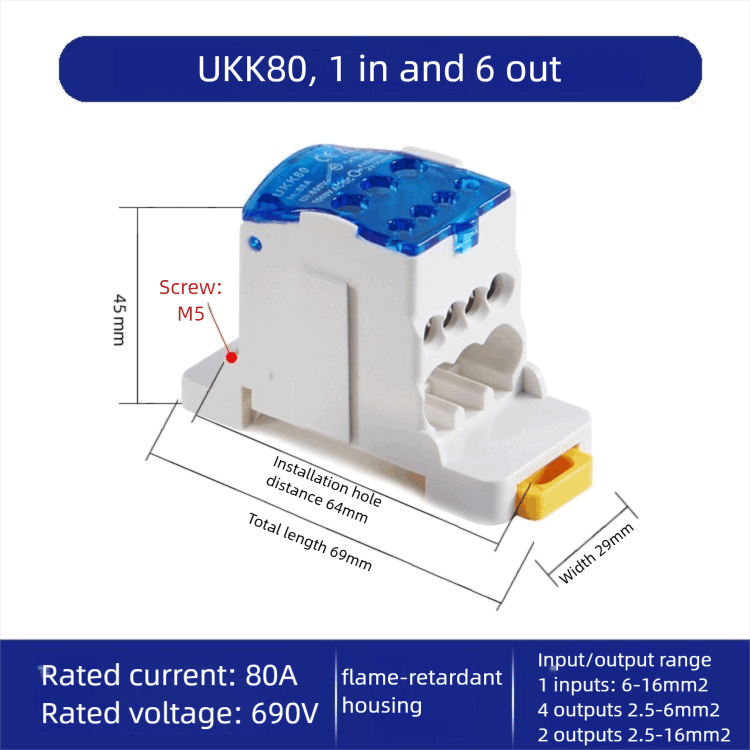

| UKK80 | 690V | 80 A | 1 entrada / 6 salidas | 6–16 mm² |
2.5–6 mm² *4 2.5–16 mm² *2 |

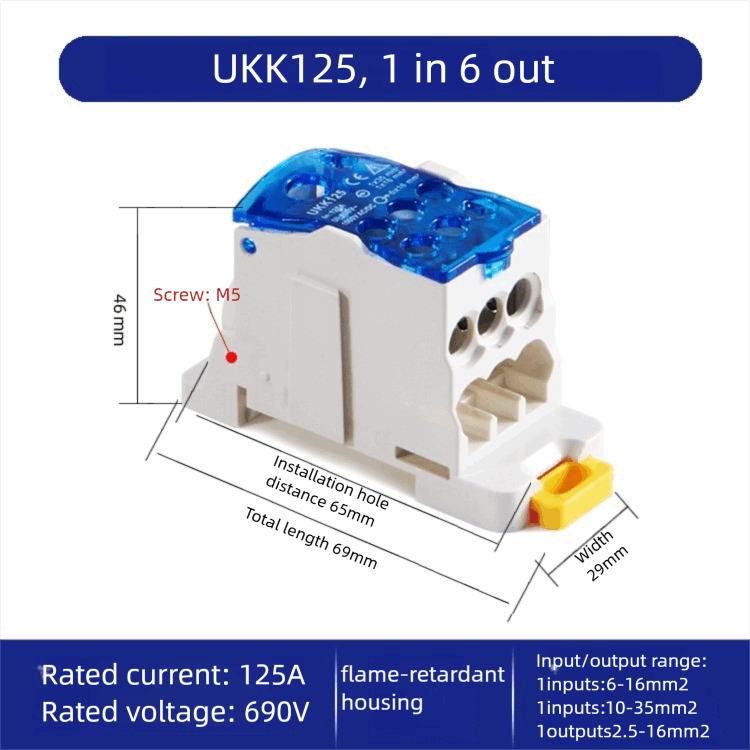

| UKK125 | 690V | 125 A | 1 entrada / 6 salidas | 10–35 mm² or 6–16 mm² | 2.5–16 mm² *6 |

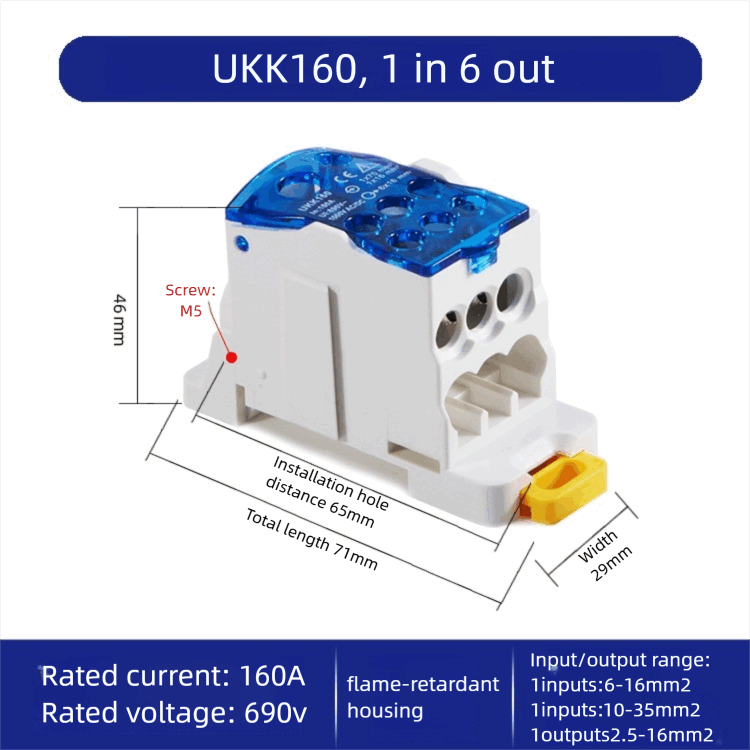

| UKK160 | 690V | 160 A | 1 entrada / 6 salidas | 10–35 mm² or 6–16 mm² | 2.5–16 mm² *6 |

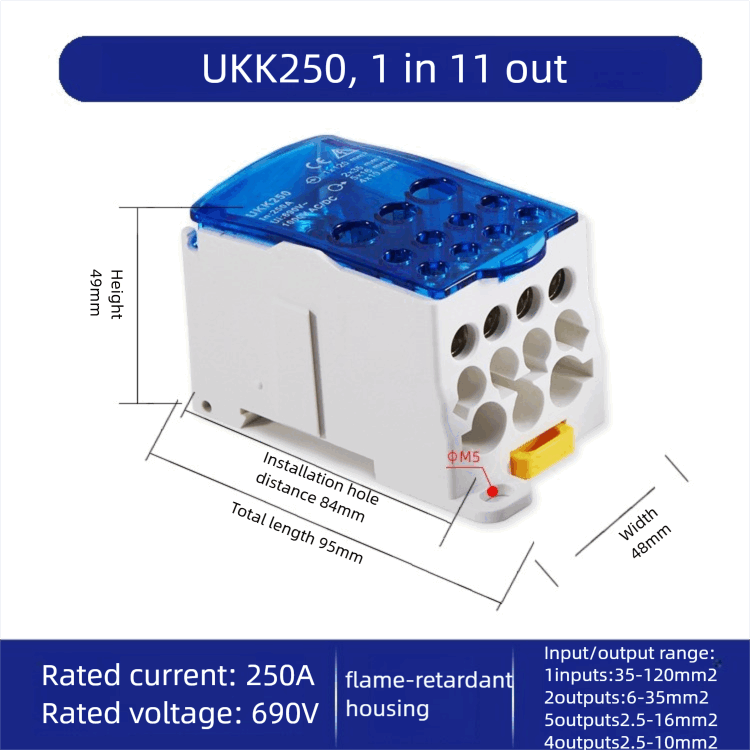

| UKK250 | 690V | 250 A | 1 entrada / 11 salidas | 35–120 mm² |
6–35 mm² *2 2.5–16 mm² *5 2.5–10 mm² *4 |

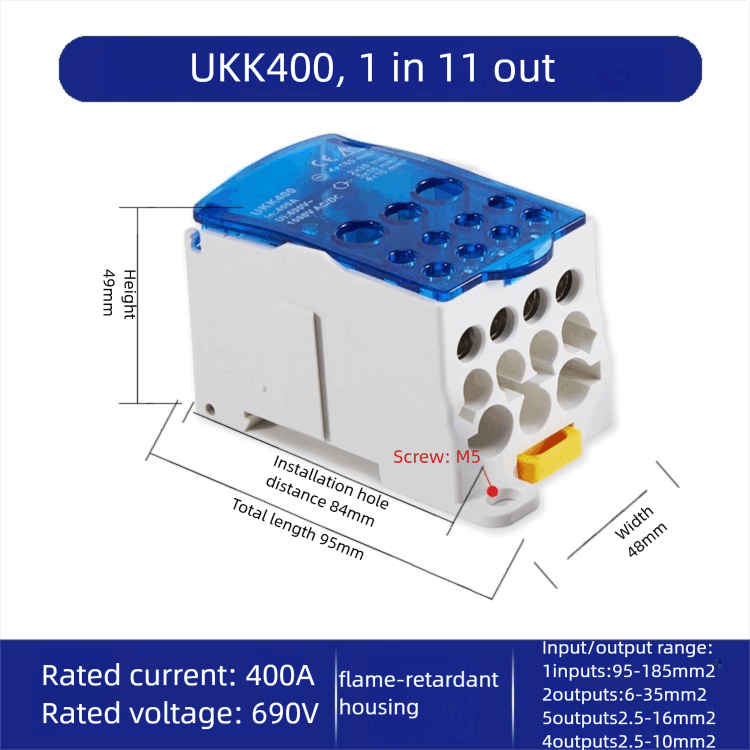

| UKK400 | 690V | 400 A | 1 entrada / 11 salidas | 95–185 mm² |
6–35 mm² *2 2.5–16 mm² *5 2.5–10 mm² *4 |
| UKK500 | 690V | 500 A | 1 entrada / 11 salidas | 3*15~8*24 mm² |
6–35 mm² *2 2.5–16 mm² *5 2.5–10 mm² *4 |
3. Características del producto

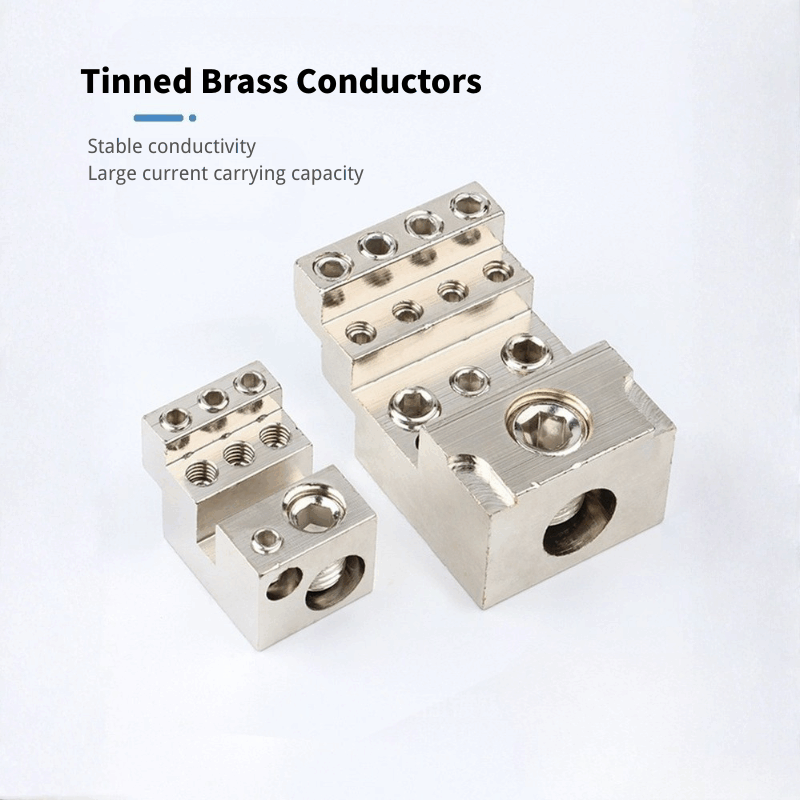

La serie UKK utiliza conductores de latón de alta pureza con estañado, lo que garantiza una conductividad superior y una resistencia duradera a la oxidación.
Este material minimiza las pérdidas de potencia, reduce la generación de calor y admite grandes cargas de corriente de hasta 500 A, lo que lo hace ideal para la distribución de potencia de alta exigencia.

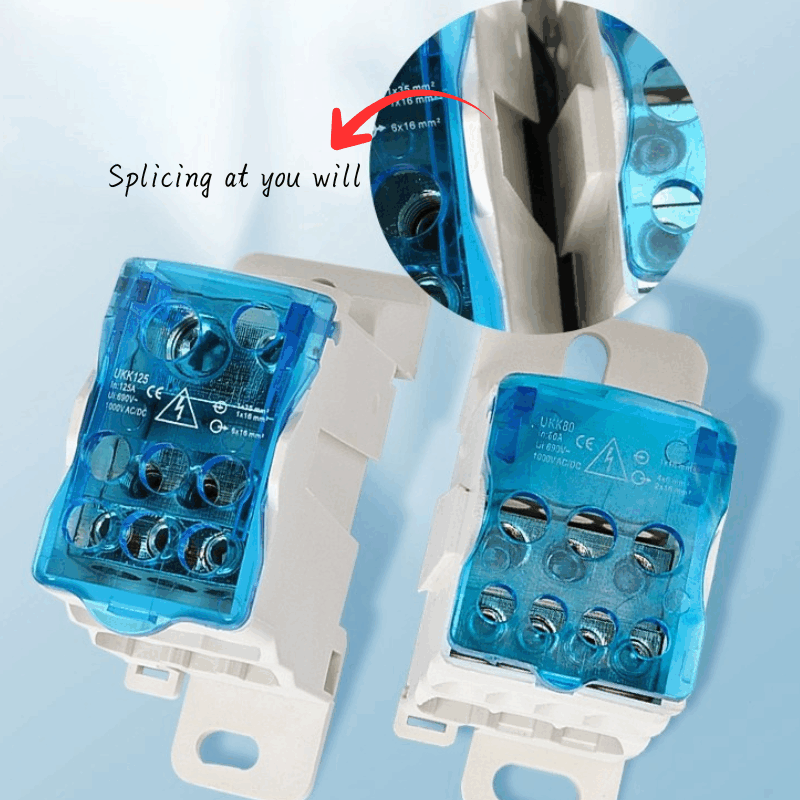

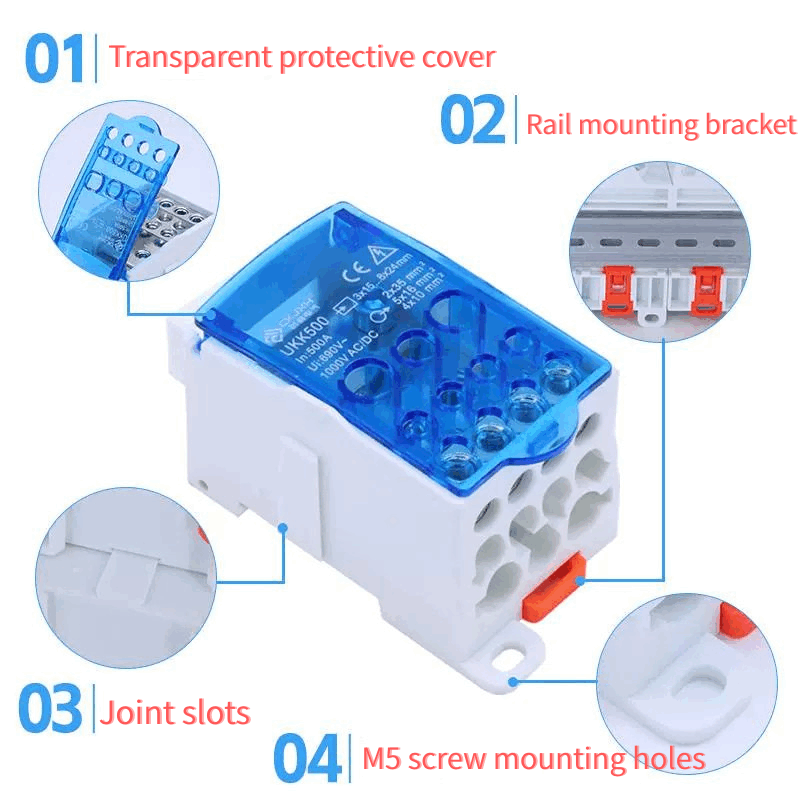

Cada módulo incorpora ranuras de acoplamiento entrelazadas en ambos lados, lo que permite conectar varios bloques de forma continua.
Este diseño admite un cableado multicanal personalizado y un uso eficiente del espacio del armario, ofreciendo flexibilidad para la ampliación o la reconfiguración de circuitos.

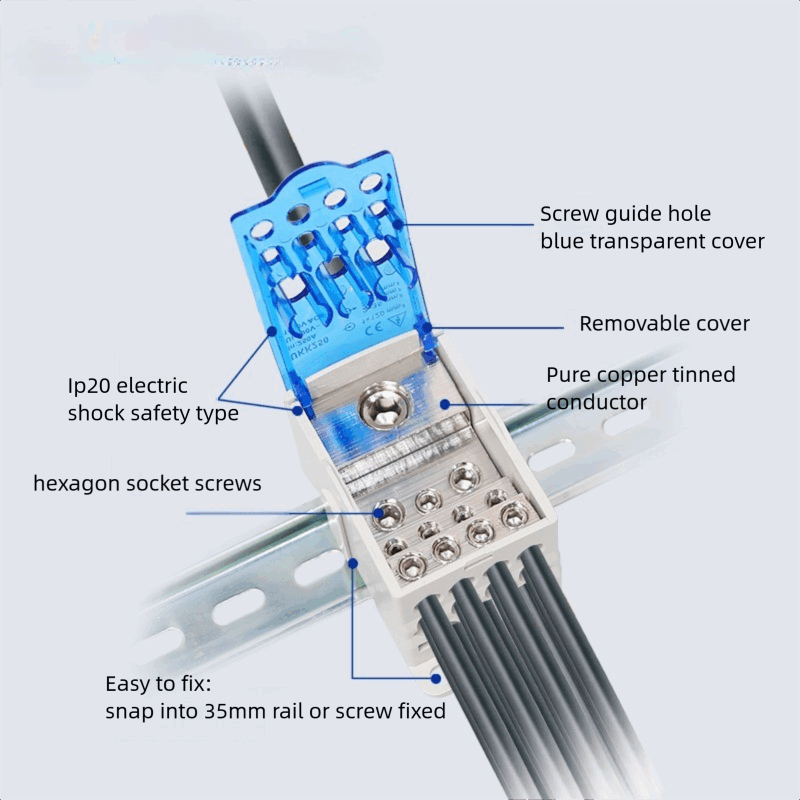

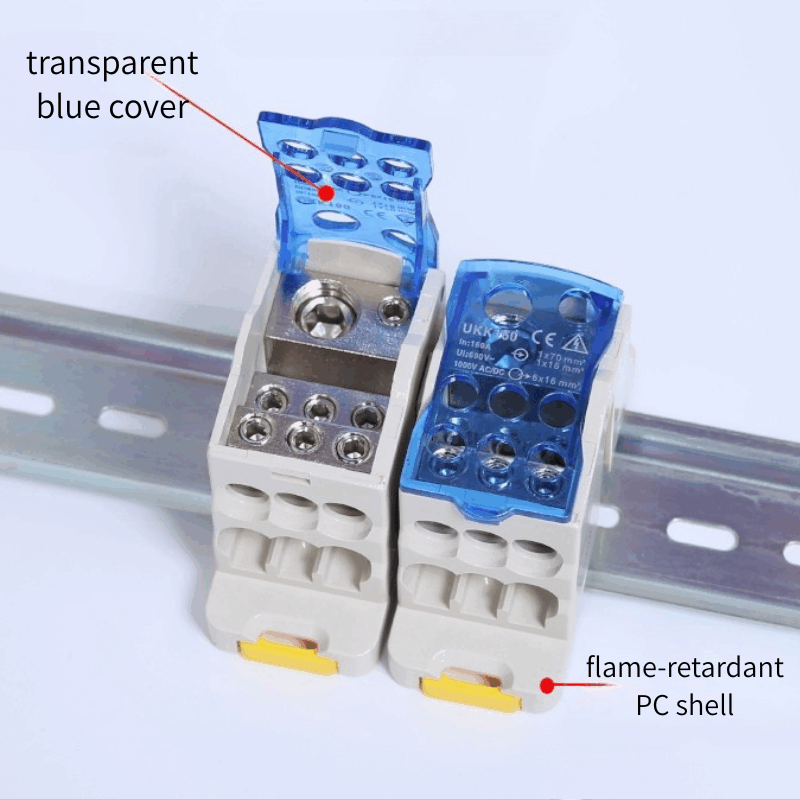

El bloque de terminales adopta una carcasa compacta de una sola pieza con envolvente de PC ignífugo y tapa azul transparente, lo que proporciona una protección contra descargas eléctricas de nivel IP20.
Los usuarios pueden inspeccionar fácilmente el cableado interno manteniendo el pleno cumplimiento de seguridad.

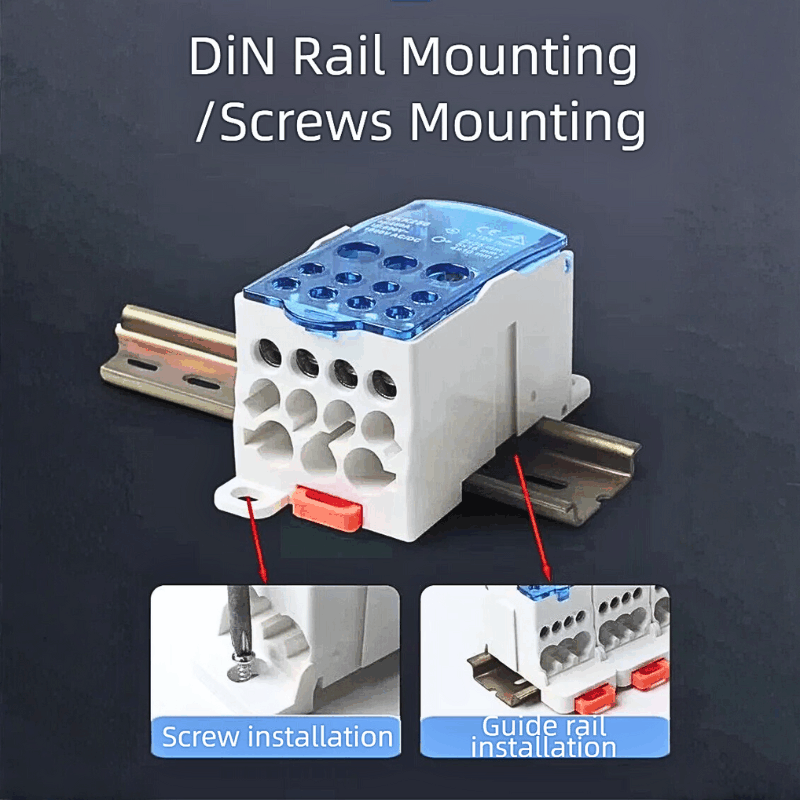

Admite montaje en carril DIN o mediante tornillos, lo que garantiza una instalación rápida y una fijación firme.
La tapa transparente desmontable simplifica la inspección visual y el mantenimiento, ahorrando tiempo durante el cableado y las labores de servicio.

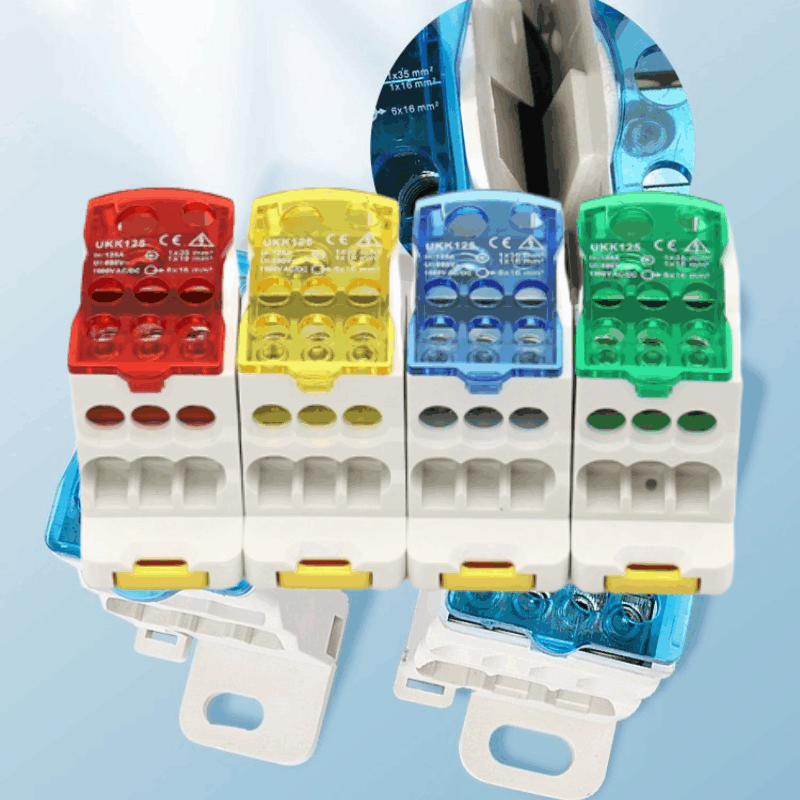

Disponible en rojo, amarillo, azul y verde, la carcasa codificada por colores ayuda a distinguir fases o circuitos, lo que hace que la disposición del armario sea más intuitiva y organizada.

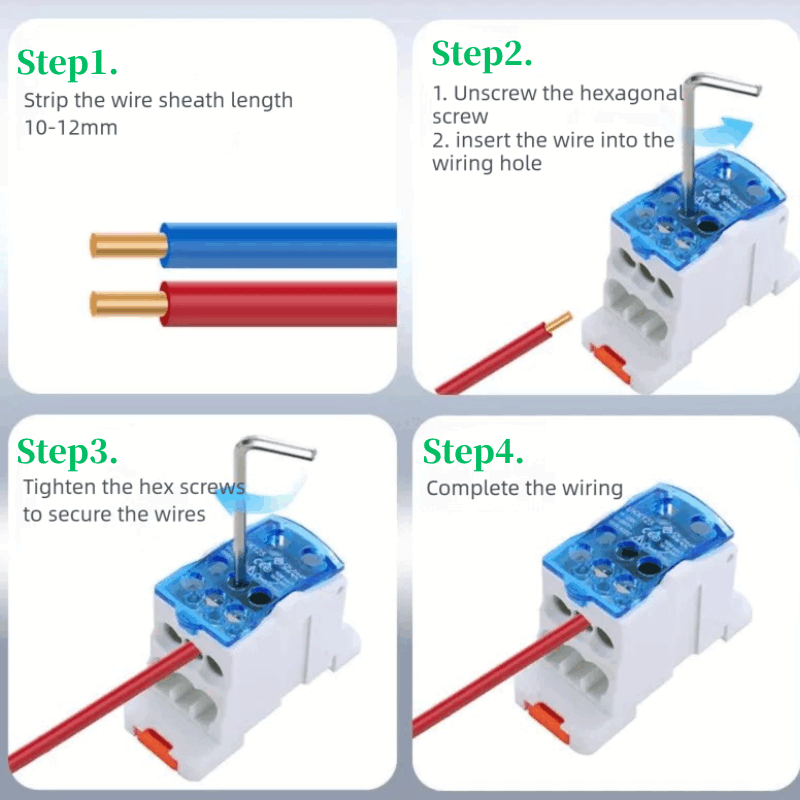

¿Cómo instalarlo y utilizarlo?
Este bloque de terminales está diseñado para que el cableado sea sencillo, eficiente y seguro, incluso para usuarios sin herramientas especiales ni experiencia.
Este proceso rápido y fácil de usar ahorra tiempo de instalación manteniendo una fiabilidad de nivel profesional, lo que lo hace ideal tanto para armarios de control como para sistemas de automatización y aplicaciones domésticas.
Ofrecemos muestras gratuitas, solo tiene que indicarnos lo que necesita

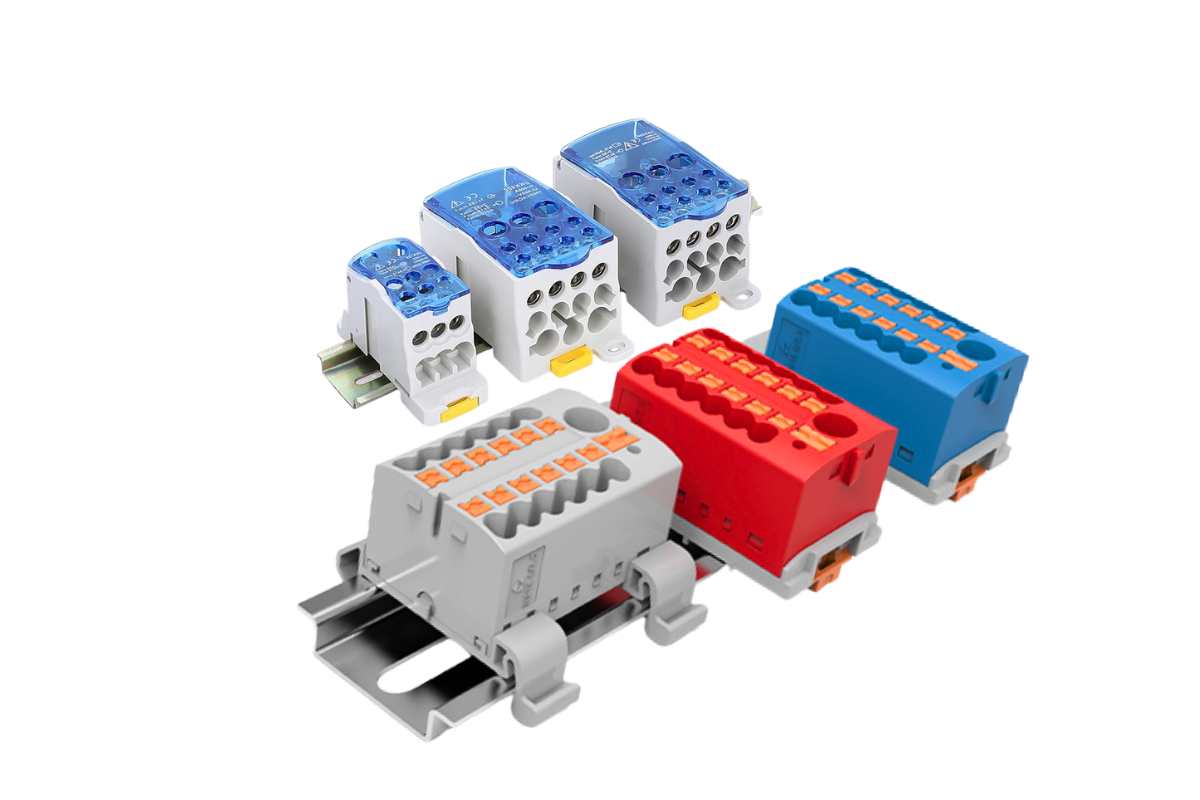

Un módulo de distribución de potencia (PDM) está diseñado para distribuir la energía eléctrica desde una única fuente de entrada a múltiples salidas. Garantiza un cableado seguro y organizado para armarios de control industrial, sistemas de automatización y equipos de potencia.
Sí. Los módulos son compatibles tanto con sistemas de CA como de CC, lo que los hace versátiles para aplicaciones de automatización, solar y fuentes de alimentación.
Los módulos de distribución de potencia se utilizan ampliamente en automatización industrial, almacenamiento de energía, sistemas solares fotovoltaicos, control de máquinas y cuadros eléctricos de edificios, en cualquier lugar donde se requiera una distribución de potencia fiable y organizada.
Sí. Los módulos pueden suministrarse en gris estándar, azul (neutro), verde/amarillo (tierra) o colores personalizados para facilitar la identificación de circuitos.
Solo tiene que enviarnos el nombre del modelo y la cantidad que necesita (por ejemplo, KV225-125A, LT-PTF6-4P).
Prepararemos una cotización detallada en un plazo de 24 horas, y las muestras gratuitas están disponibles para la evaluación de la calidad bajo petición.
La KV225 se utiliza principalmente para distribución de CC de baja tensión y paneles de control compactos.
La LT-PTF6 incorpora conexión push-in para un cableado sin herramientas, ideal para una instalación rápida.
La serie UKK admite alta corriente y secciones de conductor mayores, adecuada para la entrada de alimentación principal y circuitos de servicio pesado.
Sí. Todos los modelos están diseñados para el montaje en carril DIN de 35 mm, lo que permite una instalación rápida y segura dentro de los armarios de control.
Sin duda. AOSI ofrece personalización OEM/ODM, incluida la impresión de logotipo, paso especial, intensidad nominal personalizada o configuración multicanal para adaptarse a los requisitos específicos de su proyecto.
Todos los módulos de distribución de potencia están certificados con CE, RoHS e ISO9001, y muchos modelos pueden cumplir con las normas TÜV o UL bajo petición.
Estas certificaciones garantizan la fiabilidad y el cumplimiento para los mercados globales.
Sí. Los módulos se pueden conectar en paralelo para ampliar los canales de distribución.
Hay disponibles accesorios de interconexión para simplificar el cableado en paralelo y las configuraciones multicircuito.
