✅Conexión por presión sin herramientas, ahorra tiempo de cableado

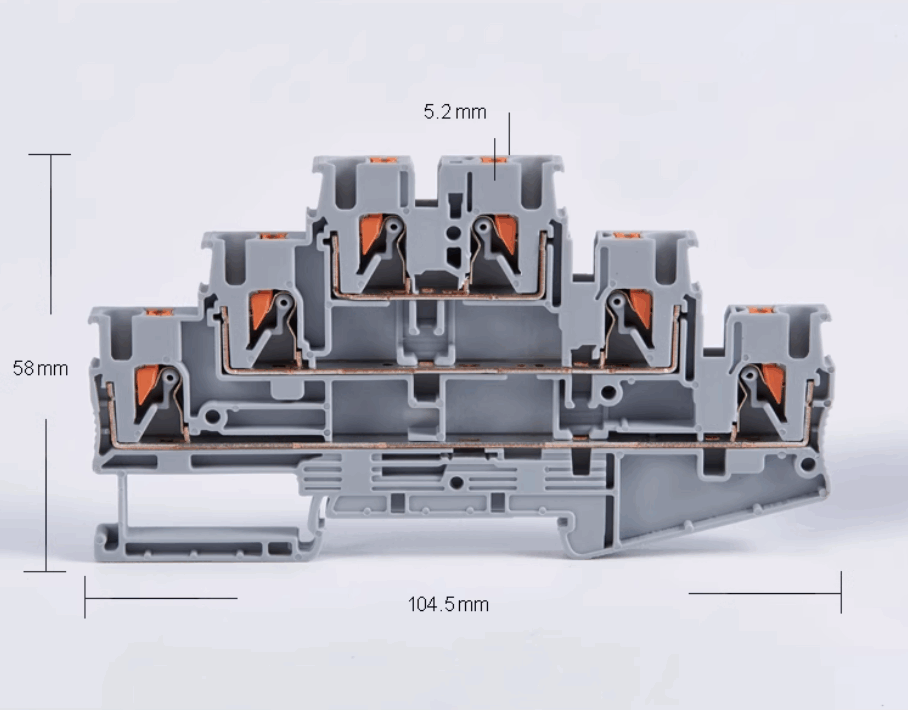

✅Opciones multinivel (2 niveles/3 niveles) para paneles compactos
✅2,5–6 mm² / 24V–600V / pasante y de puesta a tierra
✅Modelos equivalentes a Phoenix/Weidmüller disponibles
La serie PT ofrece una gama completa de bloques de terminales de conexión por presión sin herramientas, con tamaños PT1.5 / PT2.5 / PT4 / PT6 / PT10 / PT16. Disponibles en diseños de una capa, dos capas y tres capas, la serie también incluye terminales de puesta a tierra (PE) y múltiples opciones de cableado como 1 entrada 1 salida, 1 entrada 2 salidasy 2 en 2 fuera. Con una alta flexibilidad y un diseño compacto, la serie PT garantiza una instalación rápida, un rendimiento fiable y soluciones versátiles para diferentes necesidades de cableado.
La serie PT incluye PT1.5, PT2.5, PT4, PT6, PT10 y PT16, diseñados para un cableado rápido sin herramientas y conexiones de muelle seguras. Con una tensión nominal de hasta 1000V y una capacidad de conductor de hasta 16mm², esta serie garantiza un cableado de alta densidad en espacios compactos, lo que la convierte en la elección ideal para los sistemas modernos de control y distribución.
| Modelo | Rango de conductores | Corriente nominal | Tensión nominal |
|---|---|---|---|

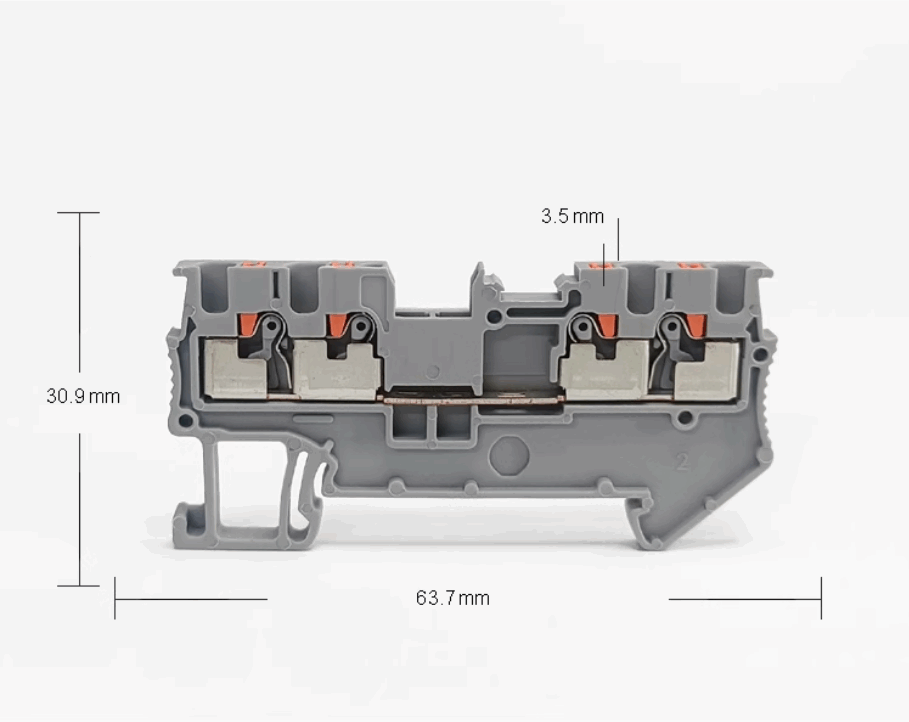

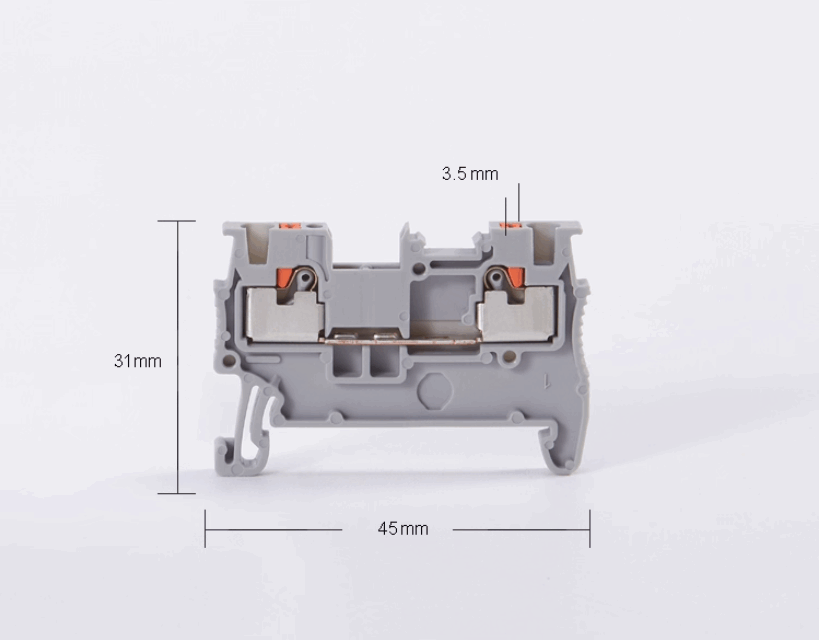

| PT1.5 | 0.2~1.5 mm2 | 17,5 A | 500 V |
| PT2.5 | 0.2~2.5 mm2 | 24 A | 800 V |

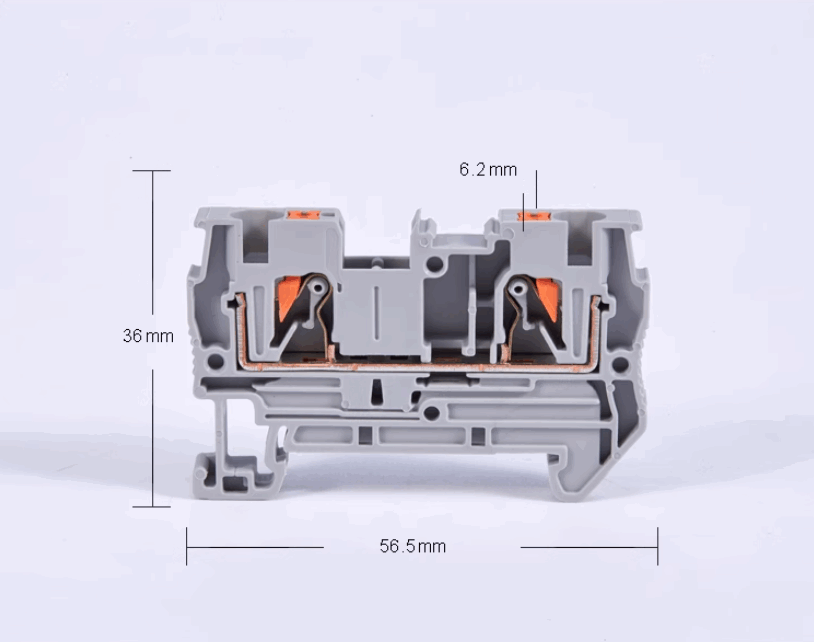

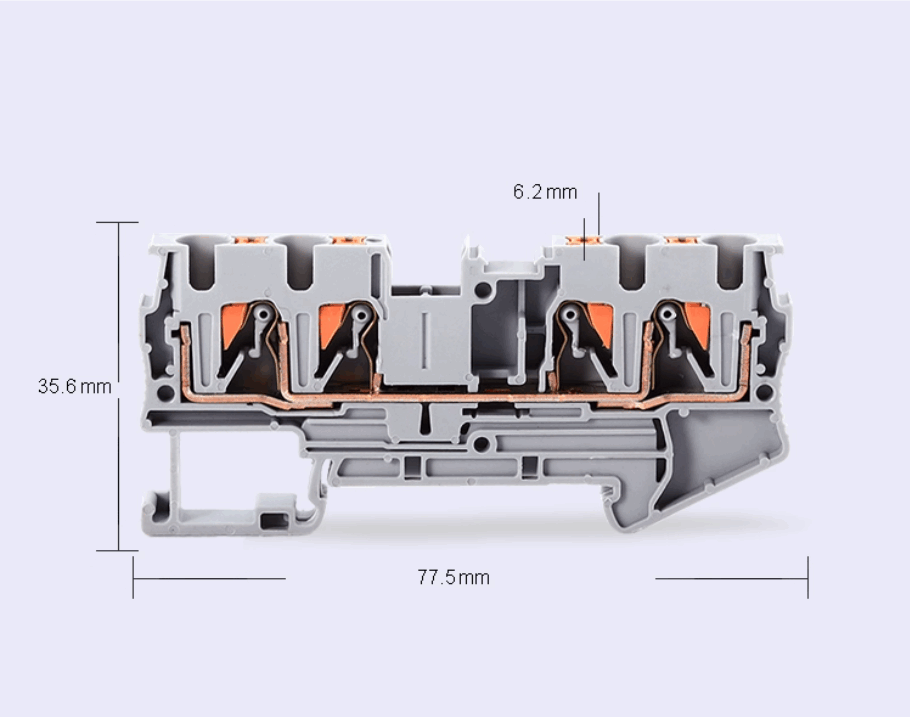

| PT4 | 0.2~4 mm2 | 32 A | 800 V |

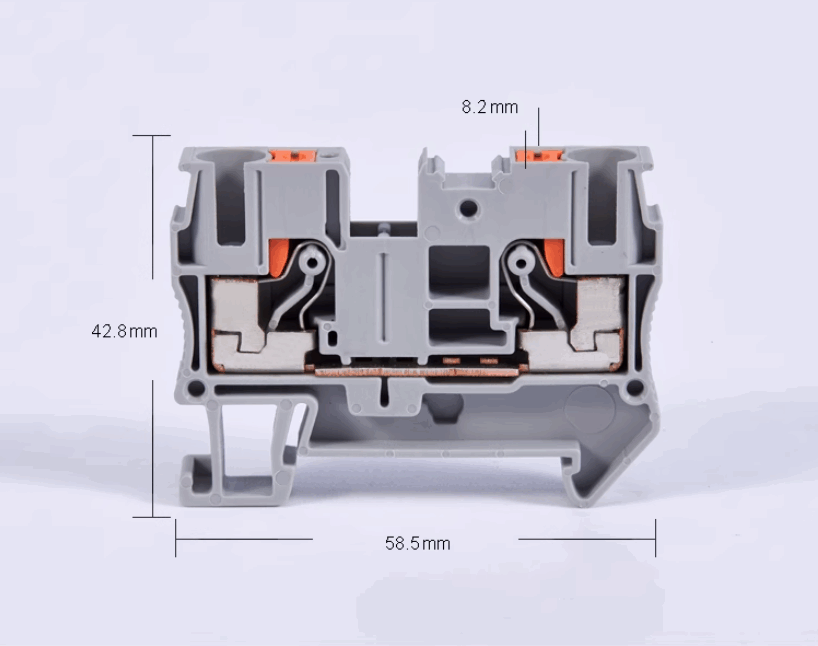

| PT6 | 0.5~6 mm2 | 41 A | 1000 V |

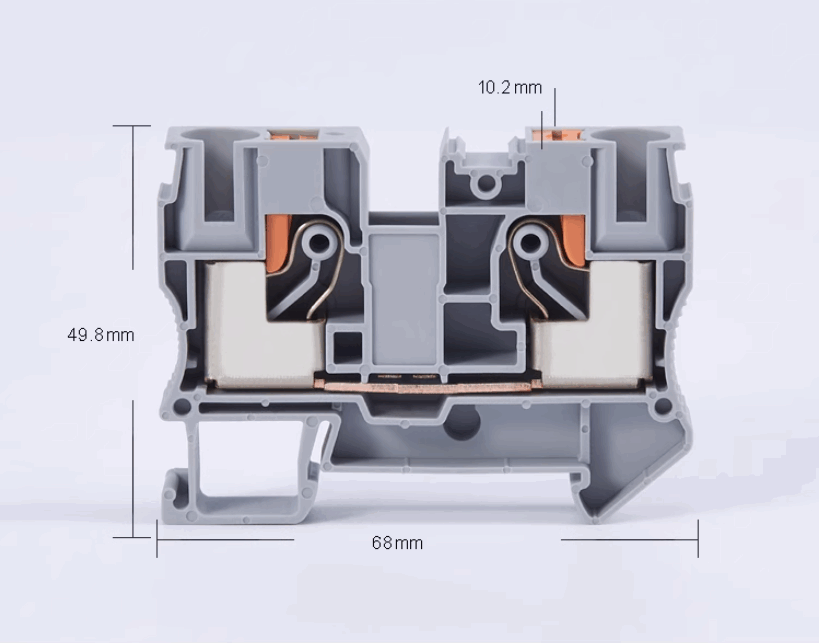

| PT10 | 0.5~10 mm2 | 57 A | 1000 V |

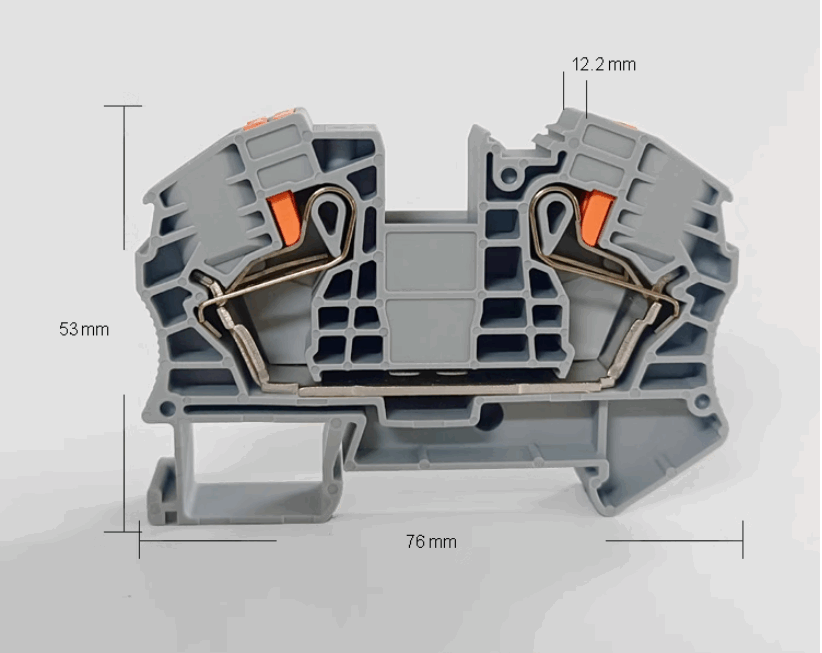

| PT16 | 0.5~16 mm2 | 85 A | 1000 V |
Materiales

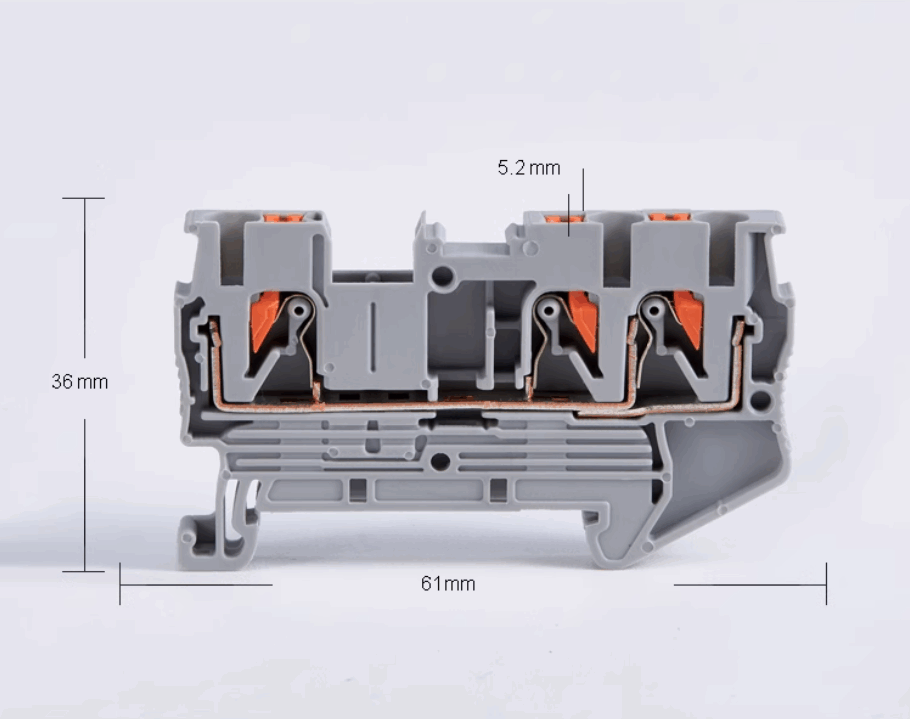

PT2.5-TWIN es un bloque de terminales de una entrada y dos salidas que conecta un conductor de entrada y dos de salida al mismo potencial. Simplifica la distribución de energía y es ideal para paneles de control compactos y cableado de automatización.

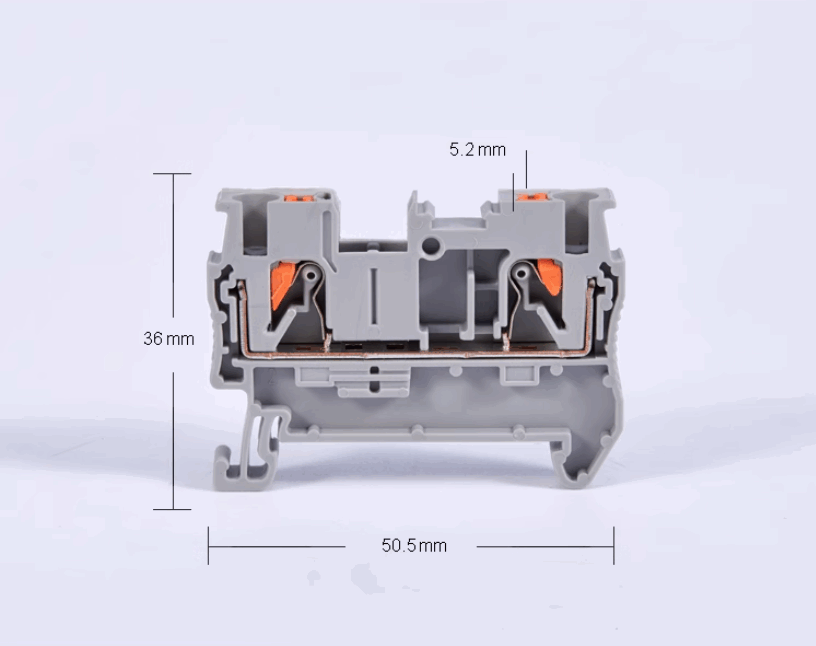

PT2.5 es un bloque de terminales estándar de una entrada y una salida para el cableado de control básico. PT2.5-TWIN ofrece conexiones de una entrada y dos salidas al mismo potencial, lo que simplifica la distribución de energía. Ambos incorporan tecnología de conexión por presión para un cableado rápido, fiable y sin mantenimiento en paneles de control compactos y sistemas de automatización.

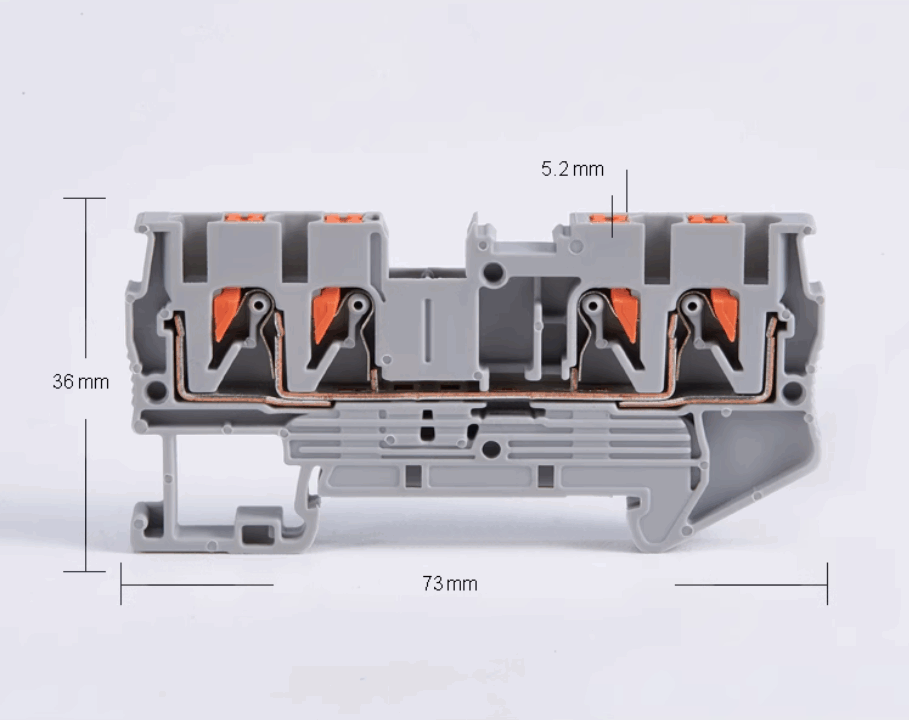

El bloque de terminales de conexión por presión de 2 entradas y 2 salidas permite dos conductores de entrada y dos conductores de salida en el mismo punto de potencial. Está diseñado para facilitar la distribución de energía, reduciendo la necesidad de puentes adicionales. Compacta y eficiente, esta serie se utiliza ampliamente en paneles de control y sistemas de potencia.
✅ Resumen:

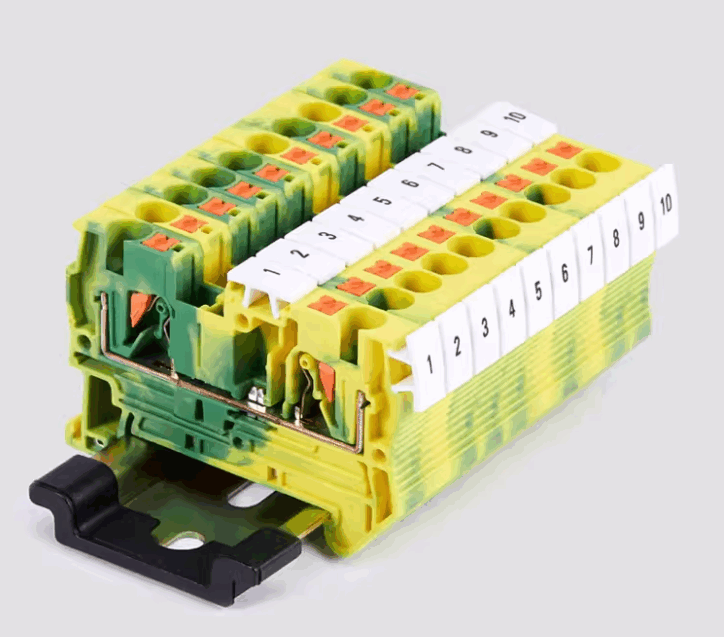

Los bloques de terminales de puesta a tierra proporcionan una vía segura para descargar la corriente de defecto y proteger tanto los equipos como al personal. Mejoran la seguridad eléctrica, estabilizan el rendimiento del sistema al reducir las interferencias electromagnéticas y garantizan el cumplimiento de las normas internacionales de instalación como IEC y UL.
Bloques de terminales de la serie PT y terminales de puesta a tierra correspondientes:
| Modelo estándar | Modelo de puesta a tierra (PE) | Notas |
|---|---|---|
| PT1.5 | PT1.5-PE | Para circuitos de señal/control de baja intensidad |
| PT2.5 | PT2.5-PE | El más utilizado, cableado de control estándar |
| PT4 | PT4-PE | Circuitos de corriente media |
| PT6 | PT6-PE | MCC, circuitos de potencia de automatización |
| PT10 | PT10-PE | Fuente de alimentación, inversores |
| PT16 | PT16-PE | Distribución de potencia principal, cargas elevadas |
Atención:

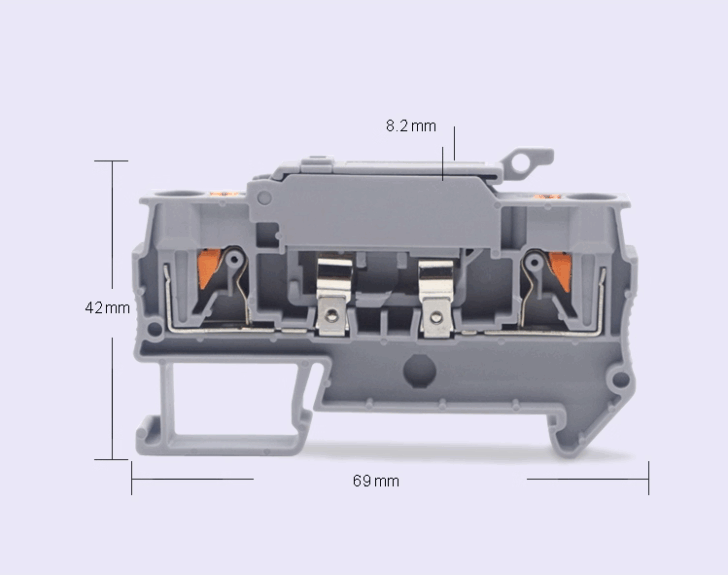

Un terminal con fusible es un terminal que integra un fusible o la función de fusible sobre la base de un bloque de terminales de carril común. No solo permite realizar la conexión eléctrica, sino que también proporciona protección contra sobrecorriente al circuito.
¿Cuándo se necesitan bloques de terminales con fusible?
📌Diferencias
Generalmente necesarios:
Características opcionales:
👉 Por lo tanto: los terminales de puesta a tierra son esenciales para la seguridad, mientras que los terminales con fusible son opcionales según la aplicación.

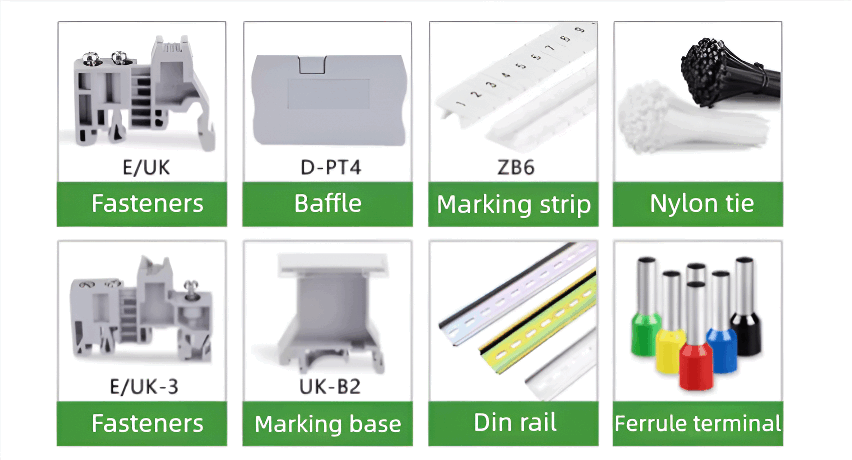

Los accesorios completan una instalación de terminales de carril DIN aportando estabilidad, seguridad, identificación y facilidad de mantenimiento. Elegir la combinación adecuada reduce los errores de cableado, acelera la instalación y simplifica el mantenimiento.
| Accesorio | Función | Necesidad | Cuándo utilizarlo / Notas |
|---|---|---|---|
| Carril DIN (TH35-7.5 / TH35-15) | Base de montaje; proporciona referencia PE | Imprescindible | No hay fila de terminales sin él; asegure una buena puesta a tierra |
| Tope final E/UK | Bloquea la fila de terminales; evita el deslizamiento | Imprescindible | Coloque 1 por extremo del carril (o utilice E/UK-3) |
| Tope compacto E/UK-3 | Tope de carril que ahorra espacio | Imprescindible (uno u otro) | Utilícelo donde la profundidad/anchura del panel sea reducida |
| Tapa lateral D-PT1.5/2.5/4 | Aislamiento lateral y protección contra el polvo | Recomendado | Coincida con el perfil del terminal; 1 por extremo de fila |
| Tira de marcado ZB6 | Identificación clara del terminal | Recomendado | Paso de 6 mm; impresión de números/letras |
| Portaetiquetas UK-B2 | Aloja etiquetas intercambiables | Opcional | Para circuitos que se reetiquetan con frecuencia |
| Brida de cable de nailon | Agrupación y alivio de tracción | Recomendado | Para un guiado ordenado del mazo y ventilación |
| Terminal de puntera | Evita el deshilachado de los hilos; reduce la resistencia de contacto | Recomendado | Esencial para cables de hilos finos y bloques de inserción directa |
Conclusión:
Como proveedor de confianza de bloques de terminales de carril DIN de inserción directa, AOSI no solo garantiza una calidad de producto constante mediante estrictos procesos de fabricación, sino que también ofrece precios competitivos respaldados por una cadena de suministro integrada. Ofrecemos servicios OEM y ODM, lo que permite a nuestros socios ampliar sus carteras de productos, mejorar su posicionamiento en el mercado y maximizar la creación de valor.

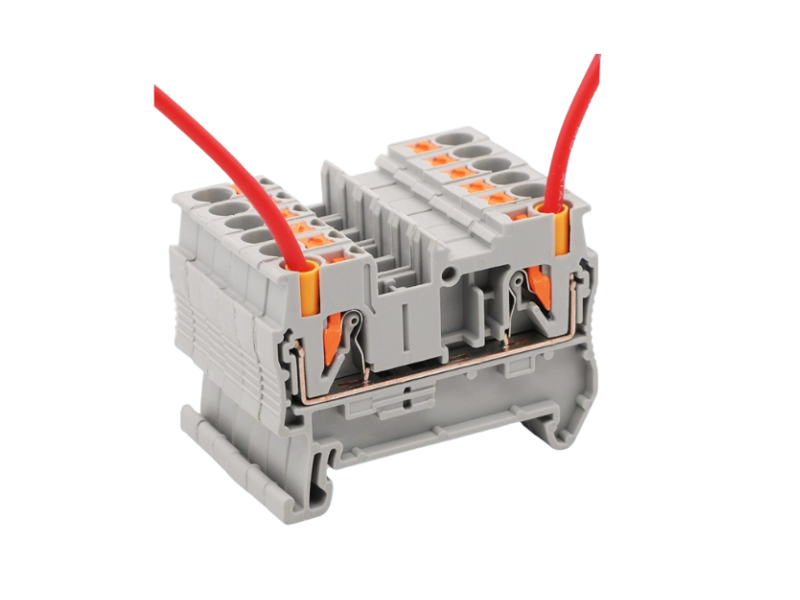

Tecnología de conexión avanzada
Adopta la tecnología de muelle de inserción directa para un cableado sin herramientas, lo que garantiza una instalación más rápida, un rendimiento estable y una mayor eficiencia.
Personalización y OEM/ODM
Ofrece soluciones a medida que incluyen corriente nominal, sección del conductor, codificación por colores e identificación de marca para satisfacer las diversas necesidades de cada proyecto.
Alta relación calidad-precio
La fabricación eficiente y la cadena de suministro optimizada garantizan una alta calidad a precios competitivos, lo que reduce los costes totales de adquisición.
Colaboración fiable a largo plazo
Centrados en el éxito del cliente, nuestro objetivo es establecer una cooperación duradera, ofreciendo un soporte continuo para el crecimiento del negocio.

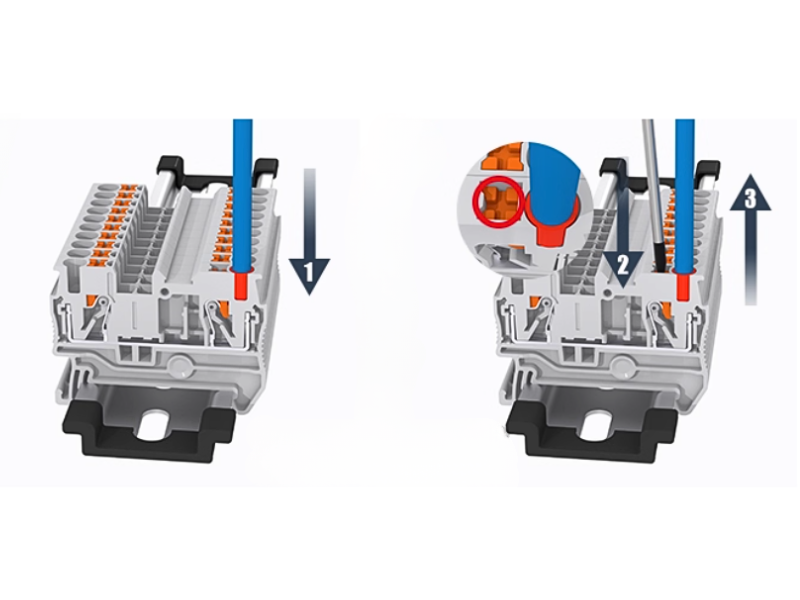

La tecnología de inserción directa PT permite insertar sin herramientas cables rígidos o cables de hilos finos con puntera. Las conexiones se bloquean automáticamente; para liberarlas, pulse el accionador naranja. Rápido, seguro y sin mantenimiento.
Pasos (coinciden con las imágenes 1 → 4):

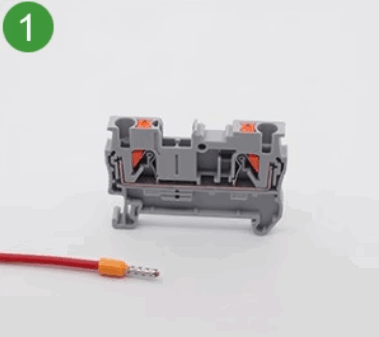

Paso 1. Preparación
Desconecte la alimentación. Pele el conductor según la ficha técnica y engarce una puntera. Asegúrese de que el bloque de terminales esté montado en el carril DIN y fijado con topes finales.

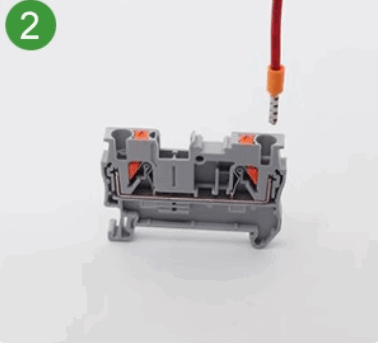

Paso 2. Inserción
Alinee el cable con la entrada y empújelo hasta el fondo. Para cable flexible sin terminal de puntera, presione el actuador naranja con un destornillador mientras lo inserta.

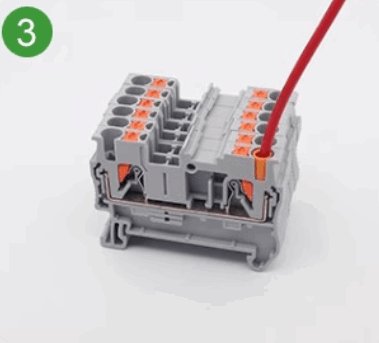

Paso 3. Verificación
Realice una ligera prueba de tracción para confirmar que está bloqueado. Encamine el cable y coloque los marcadores de terminal.

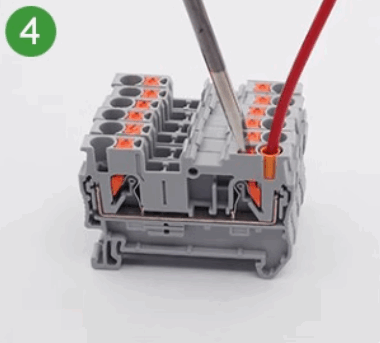

Paso 4. Liberación
Para desconectar, presione el actuador naranja hacia abajo con un destornillador mientras extrae el conductor.
Los bloques de terminales de carril DIN de inserción directa agilizan el cableado y ofrecen conexiones estables y sin mantenimiento. Los cables rígidos o con puntera se insertan directamente y se bloquean automáticamente, lo que reduce el tiempo de instalación y garantiza un contacto constante frente a vibraciones y ciclos térmicos. Sus cuerpos compactos permiten configuraciones de alta densidad y una estética limpia del cuadro, ideales para el control y la distribución de energía modernos.
El diseño está pensado para ocupar el mínimo espacio ofreciendo el máximo rendimiento.
Perfil de ahorro de espacio para cuadros densos

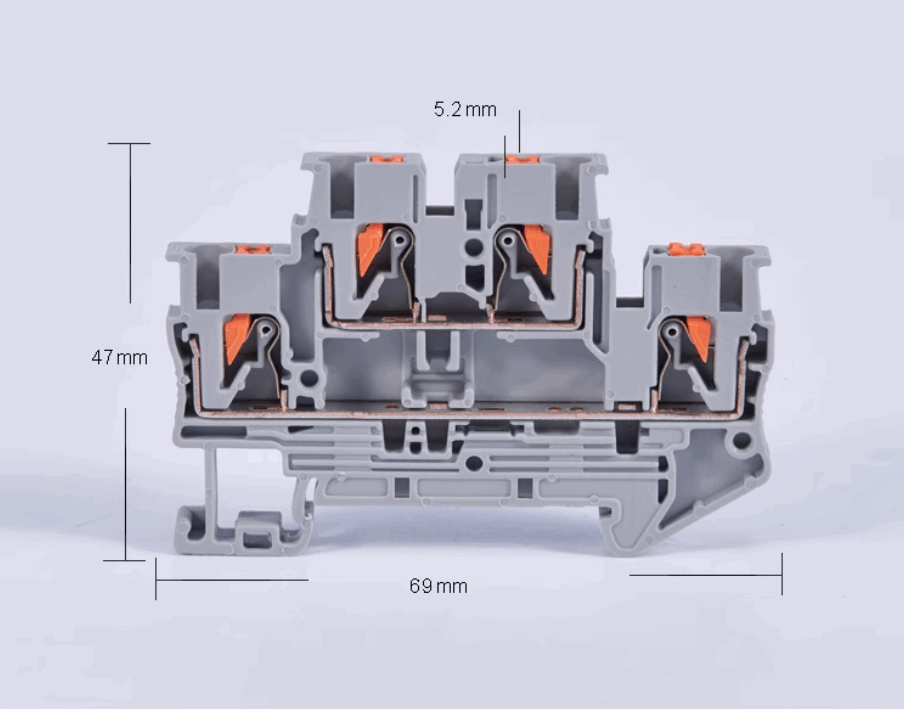

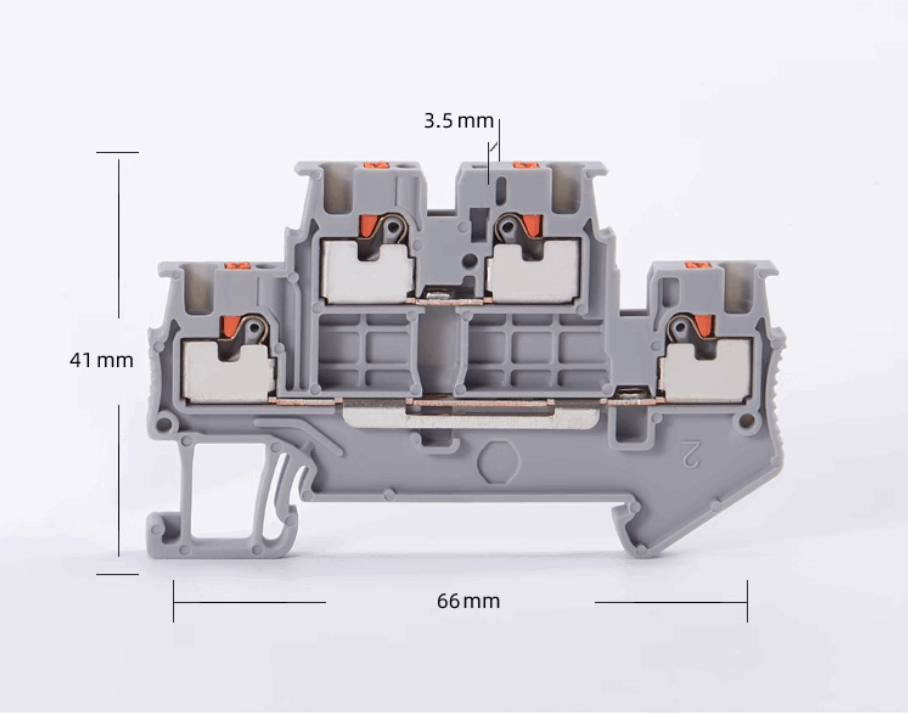

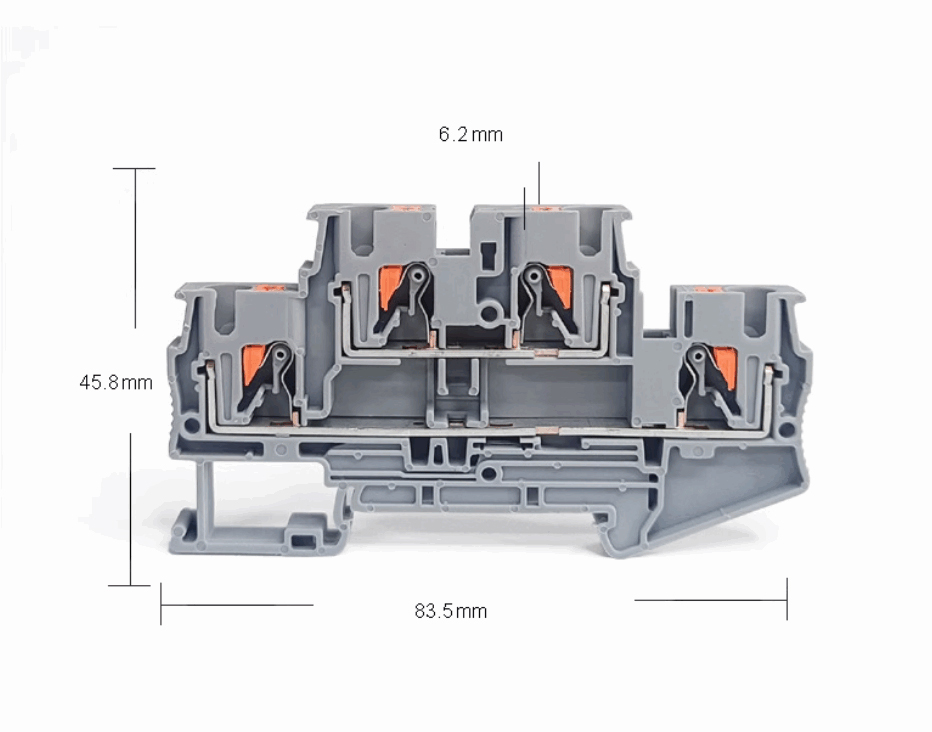

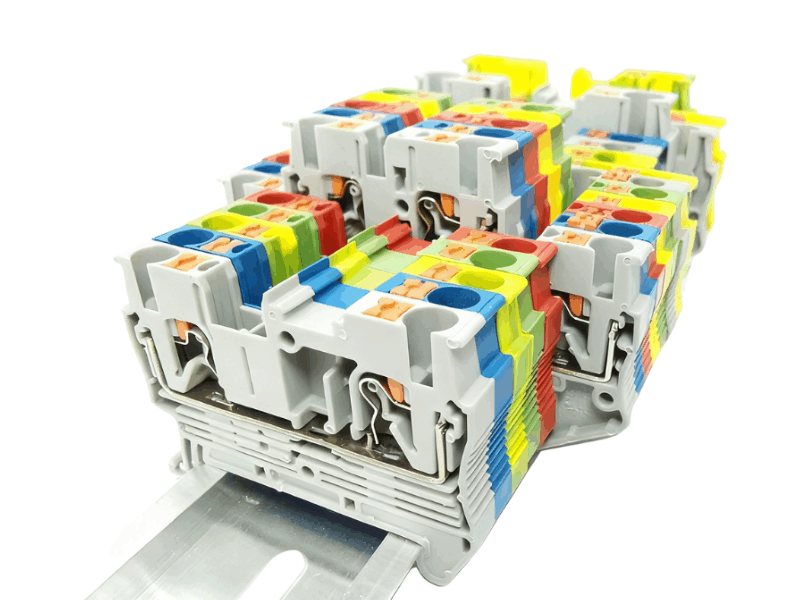

Disponibles en niveles simple, doble y triple
Marcado claro para un cableado ordenado y trazable
Inserte el conductor y se bloquea al instante.
Compatible con cables rígidos y cables de hilos finos con puntera

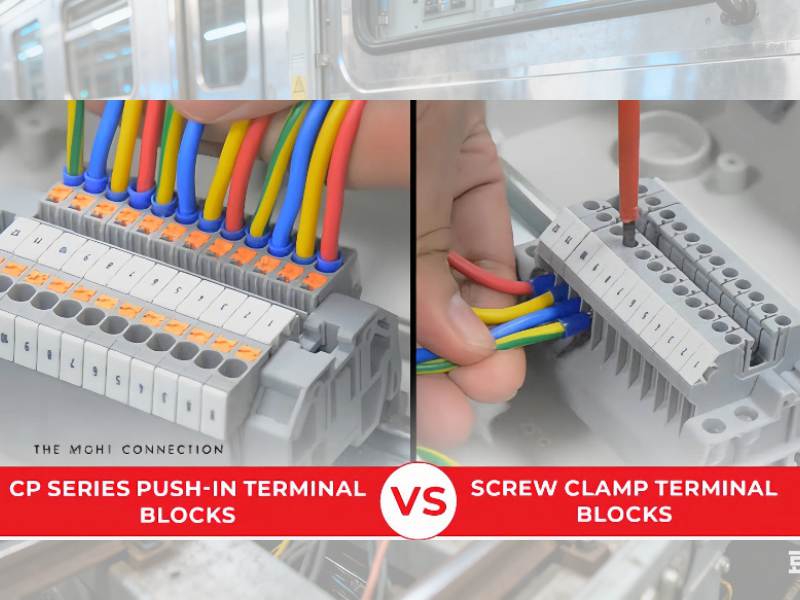

Hasta un 50 % más rápido de instalar que los tipos de tornillo
Liberación sencilla mediante el accionador naranja para retrabajos
Conexiones estables que se mantienen firmes con el tiempo.
La abrazadera de muelle resiste vibraciones e impactos
No requiere reapriete tras los ciclos térmicos
Baja resistencia de contacto y aumento de temperatura controlado

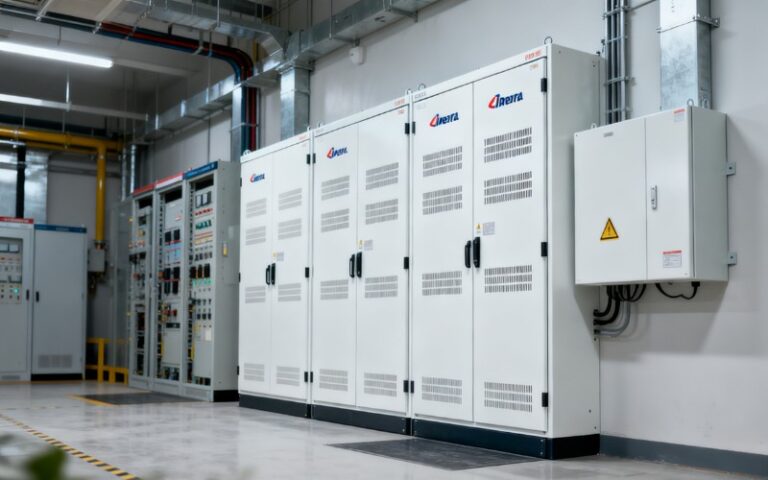

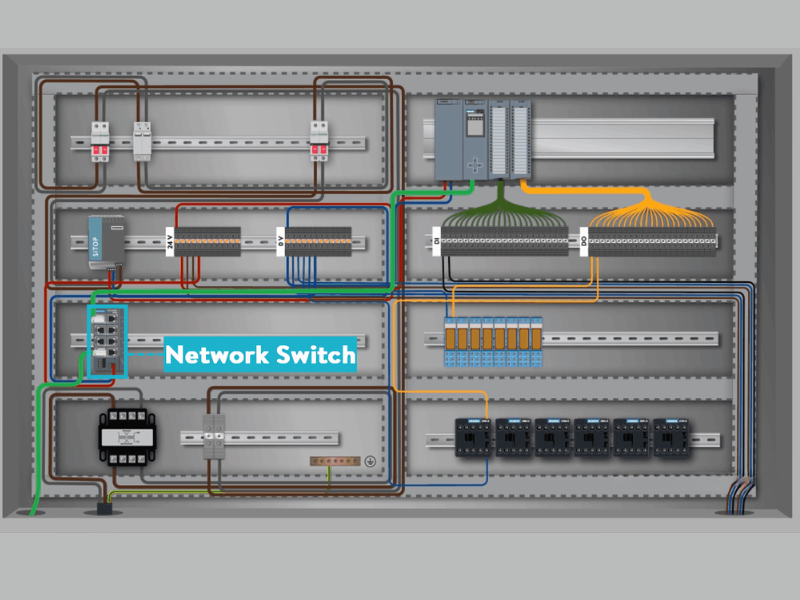

Diseñados para una amplia gama de sistemas eléctricos.
Cuadros de PLC/control, cuadros de distribución, automatización de edificios
Opciones TWIN (1 entrada 2 salidas), 2 entradas 2 salidas y toma de tierra PE
Ecosistema completo de accesorios: tapas de cierre, marcadores, abrazaderas de fijación, carril DIN
Alto rendimiento con un coste total inferior.
Reducción del tiempo de mano de obra durante la instalación
Menos tiempos de inactividad gracias a un diseño libre de mantenimiento
Una mayor densidad de empaquetado reduce el tamaño y el coste de la envolvente
La tecnología push-in garantiza un contacto eléctrico estable incluso en condiciones de vibración y ciclos térmicos. El muelle de acero inoxidable mantiene una presión constante, evitando conexiones flojas y garantizando la fiabilidad a largo plazo.
No se necesita destornillador: basta con insertar el cable directamente. El mecanismo push-in bloquea el conductor de forma segura en su posición, lo que reduce significativamente el tiempo de instalación y mejora la eficiencia del montaje.
La estructura de muelle de sujeción resiste vibraciones y golpes mecánicos, lo que la hace ideal para sistemas de automatización, aplicaciones ferroviarias y armarios de control de potencia que operan en entornos dinámicos.

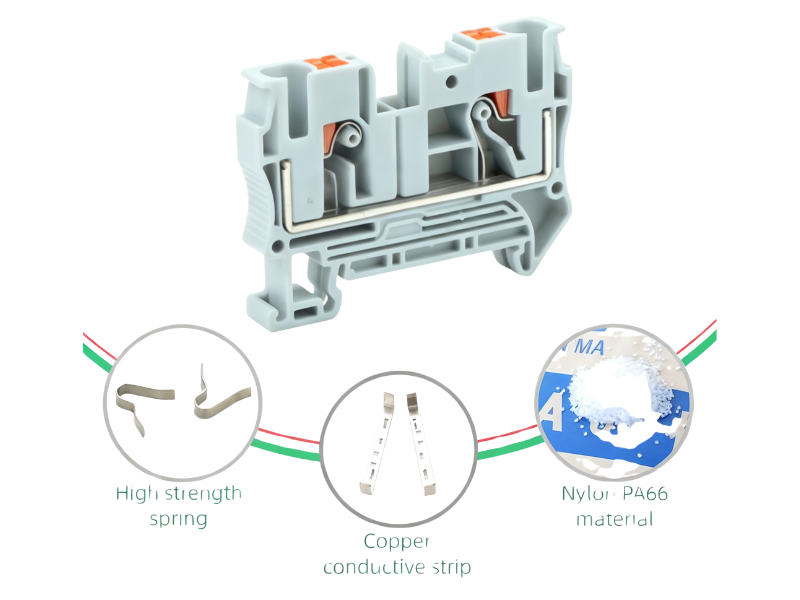

Diseñados con carcasa de PA66 de alta calidad y piezas metálicas anticorrosión, los bloques de terminales soportan más de 40.000 ciclos de cableado, superando con creces los tipos de tornillo tradicionales.
Los bloques de terminales push-in admiten conductores de hasta 2,5 mm²–10 mm² (según el modelo) y tensiones nominales de hasta 800 V, satisfaciendo las necesidades de circuitos de control de alta densidad y alta carga.
Cumple con normas internacionales como UL, CE, IEC y RoHS, garantizando seguridad, rendimiento y compatibilidad con sistemas eléctricos de todo el mundo.
Ofrecemos muestras gratuitas, solo tiene que indicarnos lo que necesita
Un bloque de terminales de carril DIN push-in es un conector eléctrico que permite la inserción del cable sin herramientas mediante un mecanismo de muelle de sujeción. Garantiza conexiones seguras y estables, ahorrando tiempo durante la instalación.
Sí. La estructura de muelle de sujeción mantiene una presión estable incluso en condiciones de vibración o ciclos térmicos, lo que la hace ideal para la industria de maquinaria y transporte.
Sí, los bloques de terminales push-in de AOSI cumplen con las certificaciones UL, CE, IEC, RoHS , lo que garantiza compatibilidad y seguridad a nivel global.
Sí. Se pueden reutilizar varias veces siempre que el muelle y la carcasa permanezcan intactos. Para retirar un cable, basta con pulsar el botón de liberación y extraer el conductor.
Sí. Ofrecemos personalización OEM/ODM para colores, logotipos y sistemas de marcado (por ejemplo, impresión láser o tiras de etiquetas) para adaptarnos a los estándares de cableado del cliente.
Los terminales push-in ofrecen un cableado más rápido, sin necesidad de reapriete tras cambios de temperatura y un funcionamiento libre de mantenimiento, ideales para automatización y paneles de control.
Según el modelo, la corriente nominal puede alcanzar de 32 A a 41 A con tensiones nominales de hasta 800 V, adecuadas para la mayoría de aplicaciones de control y distribución de potencia.
Se utilizan ampliamente en automatización industrial, distribución de energía, cuadros de control, gestión de edificios y sistemas de energía renovable.
Sí. La mayoría de los bloques de terminales push-in de AOSI están diseñados para carriles de montaje DIN de 35 mm (EN 60715) estándar, lo que garantiza una fácil integración en cuadros existentes.
Se dispone de una amplia gama de accesorios, entre ellos tapas finales, placas separadoras, puentes y tiras de marcado, todos compatibles con sistemas de carril DIN estándar.
