✅Ligação de encaixe rápido sem ferramentas, poupa tempo de cablagem
✅Opções multinível (2 níveis/3 níveis) para painéis compactos
✅2,5–6 mm² / 24V–600V / passagem & ligação à terra
✅Modelos equivalentes aos da Phoenix/Weidmüller disponíveis

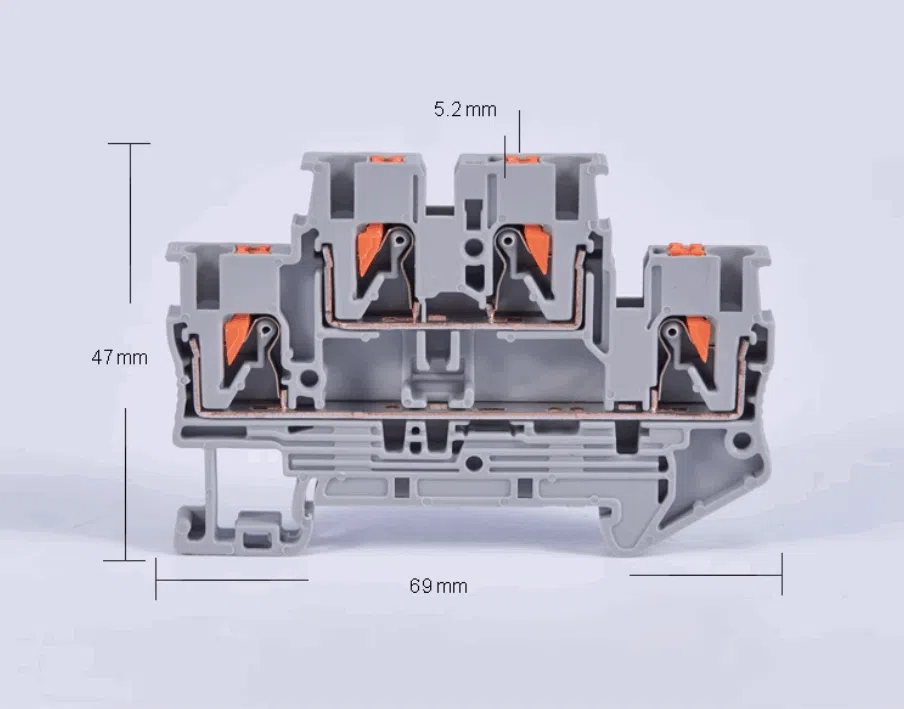

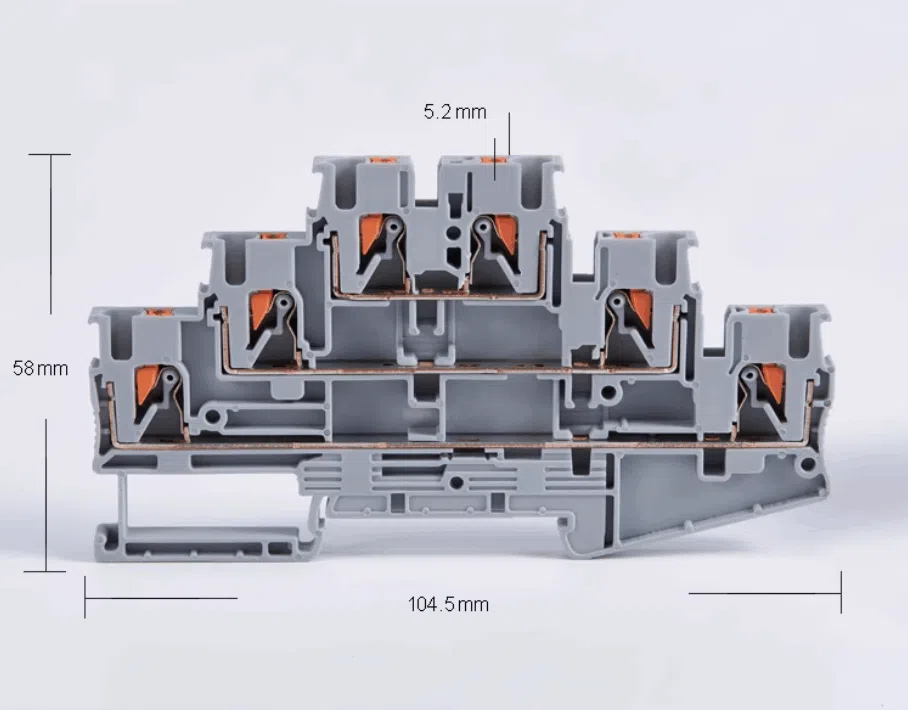

A série PT oferece uma gama completa de blocos de terminais de ligação push-in sem ferramentas, abrangendo os tamanhos PT1.5 / PT2.5 / PT4 / PT6 / PT10 / PT16. Disponível em designs de camada única, dupla e tripla, a série inclui também terminais de terra (PE) e múltiplas opções de cablagem, como 1 entrada 1 saída, 1 entrada 2 saídase 2 entradas 2 saídas. Com elevada flexibilidade e design compacto, a série PT garante uma instalação rápida, desempenho fiável e soluções versáteis para diferentes necessidades de cablagem.
A série PT inclui PT1.5, PT2.5, PT4, PT6, PT10 e PT16, concebidos para uma cablagem rápida e sem ferramentas e ligações de mola seguras. Com tensão nominal até 1000V e capacidade de condutor até 16mm², esta série assegura uma cablagem de alta densidade em espaços compactos, tornando-a a escolha ideal para sistemas modernos de controlo e distribuição.
| Modelo | Gama de condutores | Corrente nominal | Tensão nominal |
|---|---|---|---|

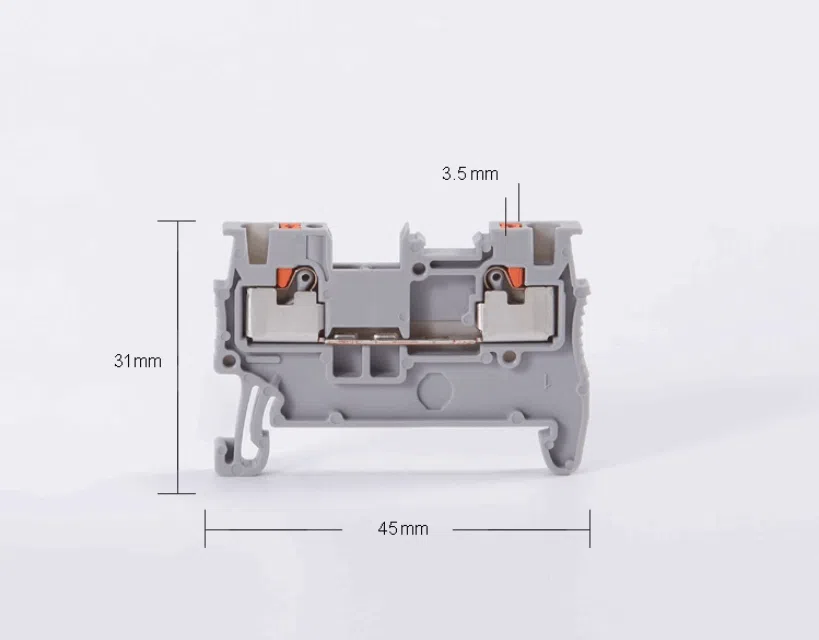

| PT1.5 | 0.2~1.5 mm2 | 17,5 A | 500 V |
| PT2.5 | 0.2~2.5 mm2 | 24 A | 800 V |

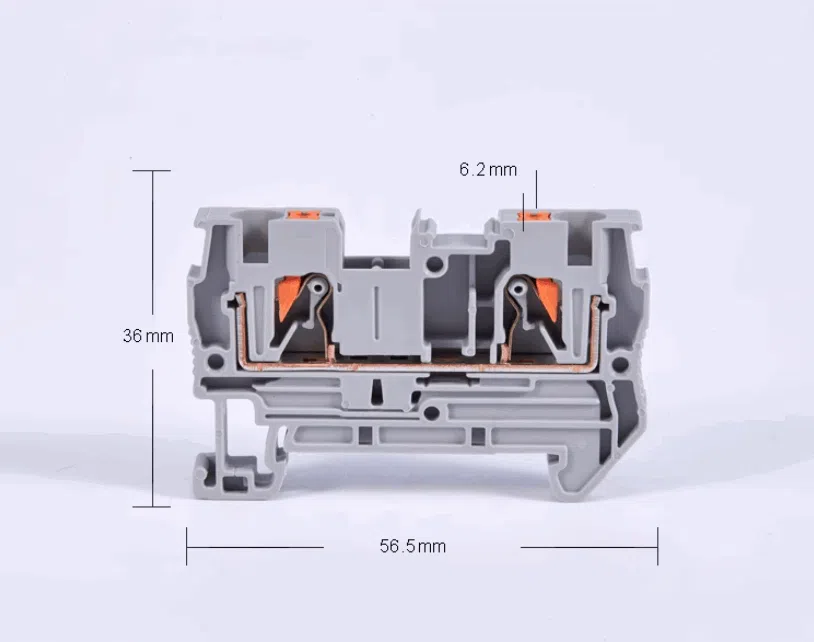

| PT4 | 0.2~4 mm2 | 32 A | 800 V |

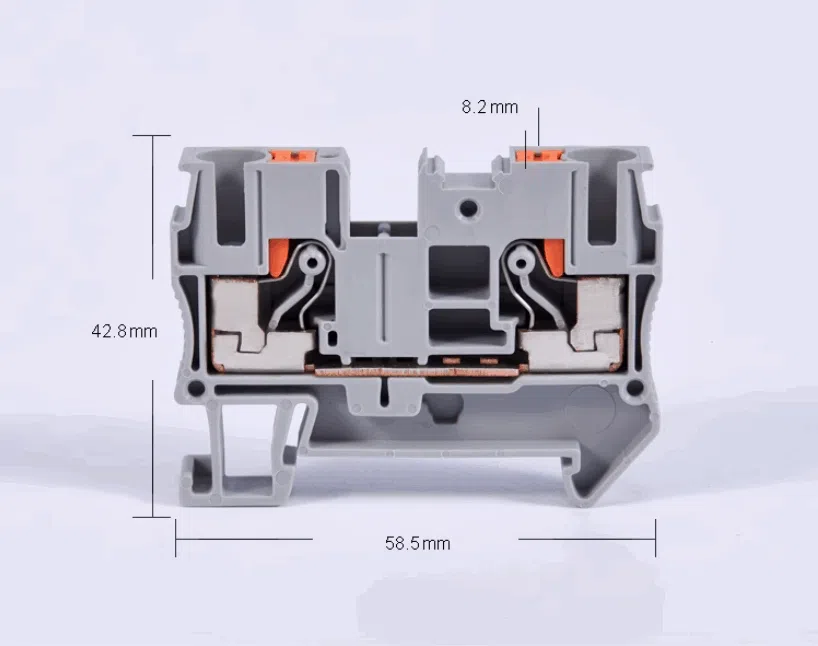

| PT6 | 0.5~6 mm2 | 41 A | 1000 V |

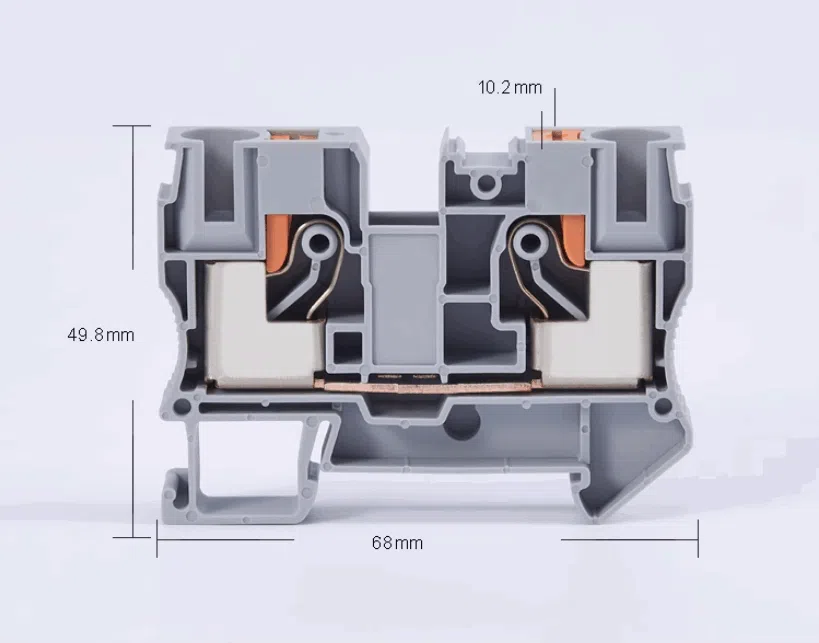

| PT10 | 0.5~10 mm2 | 57 A | 1000 V |

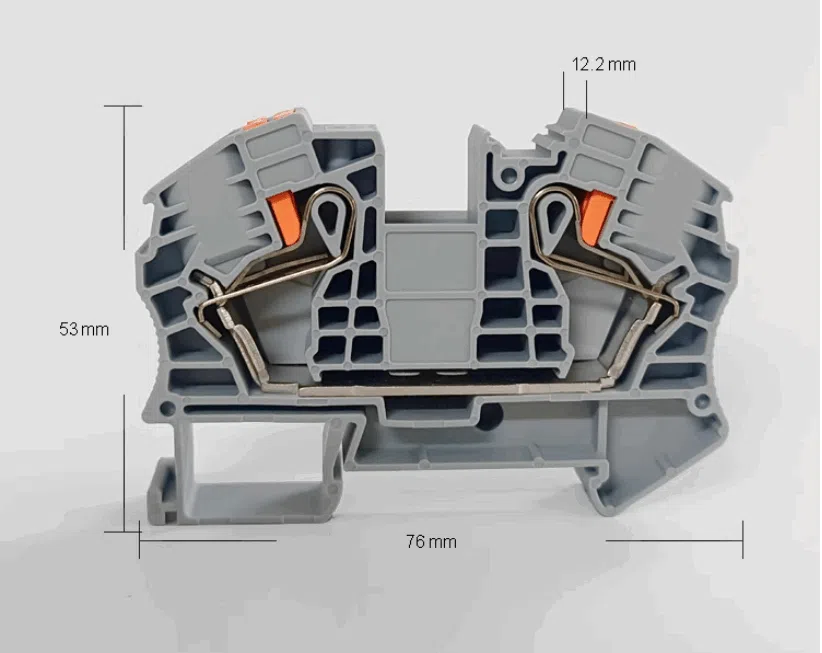

| PT16 | 0.5~16 mm2 | 85 A | 1000 V |
Materiais

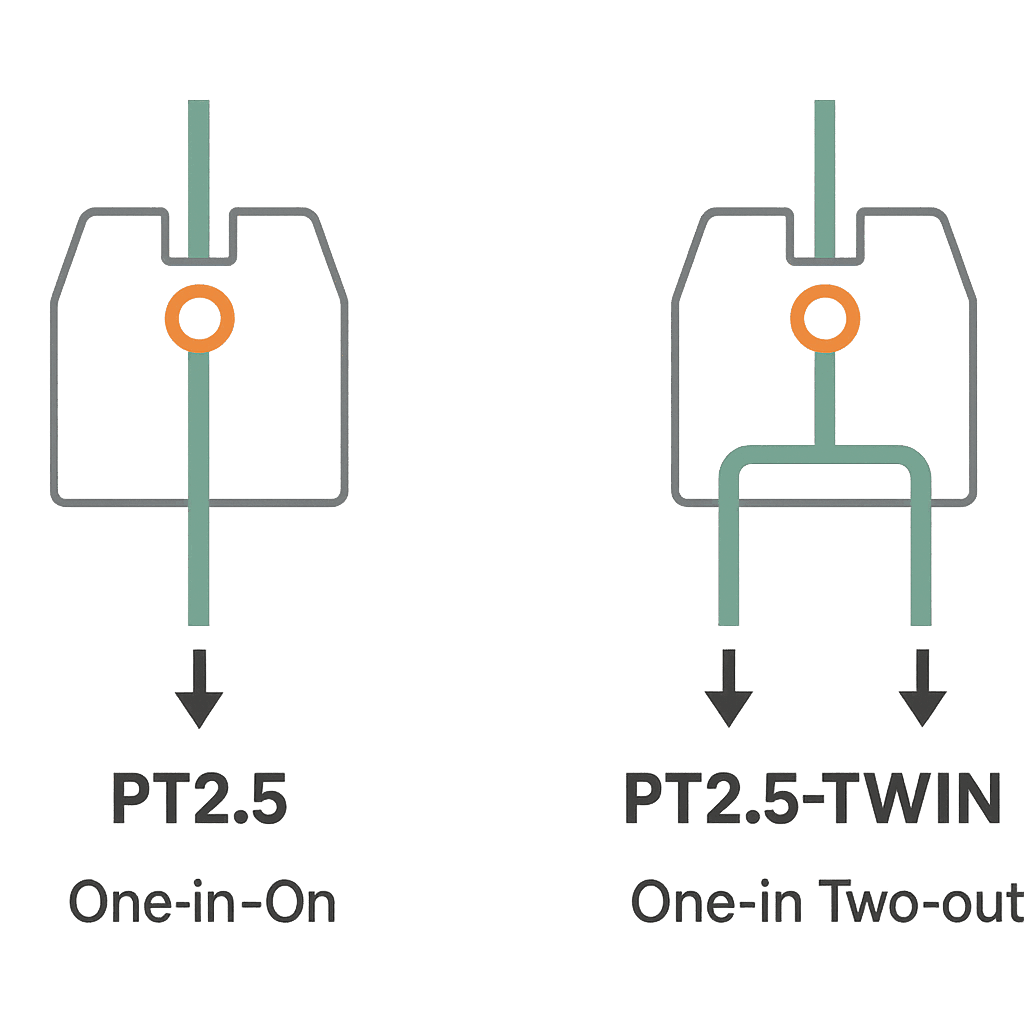

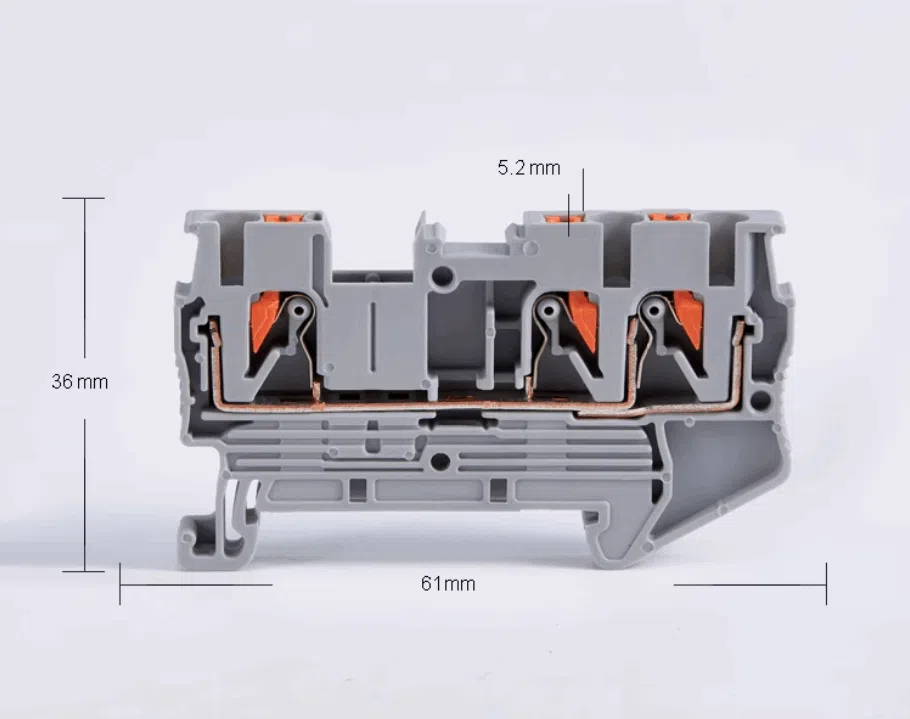

O PT2.5-TWIN é um bloco de terminais de uma entrada e duas saídas que liga um condutor à entrada e dois à saída no mesmo potencial. Simplifica a distribuição de energia e é ideal para quadros de controlo compactos e cablagem de automação.

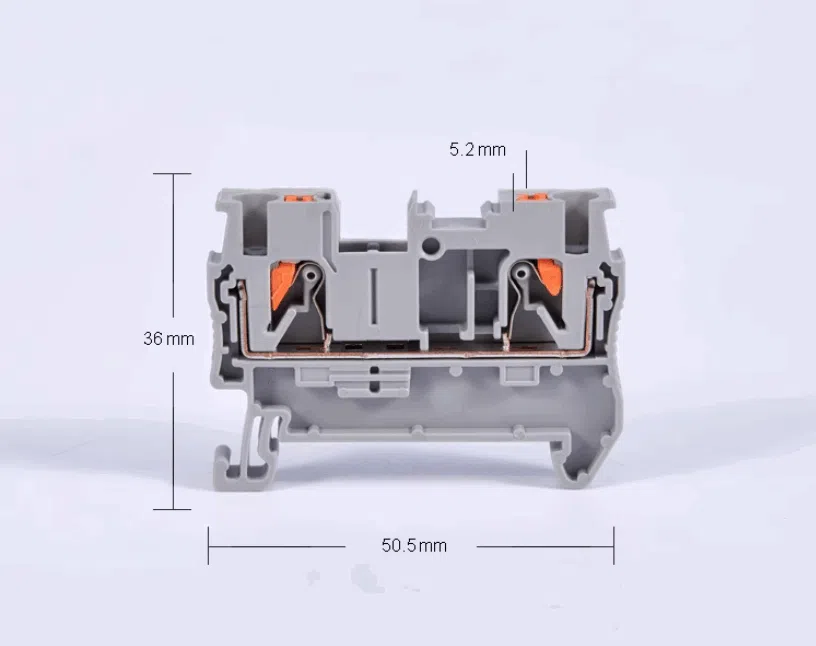

O PT2.5 é um bloco de terminais padrão de uma entrada e uma saída para cablagem de controlo básica. O PT2.5-TWIN proporciona ligações de uma entrada e duas saídas no mesmo potencial, simplificando a distribuição de energia. Ambos dispõem de tecnologia de inserção direta para uma cablagem rápida, fiável e isenta de manutenção em quadros de controlo compactos e sistemas de automação.

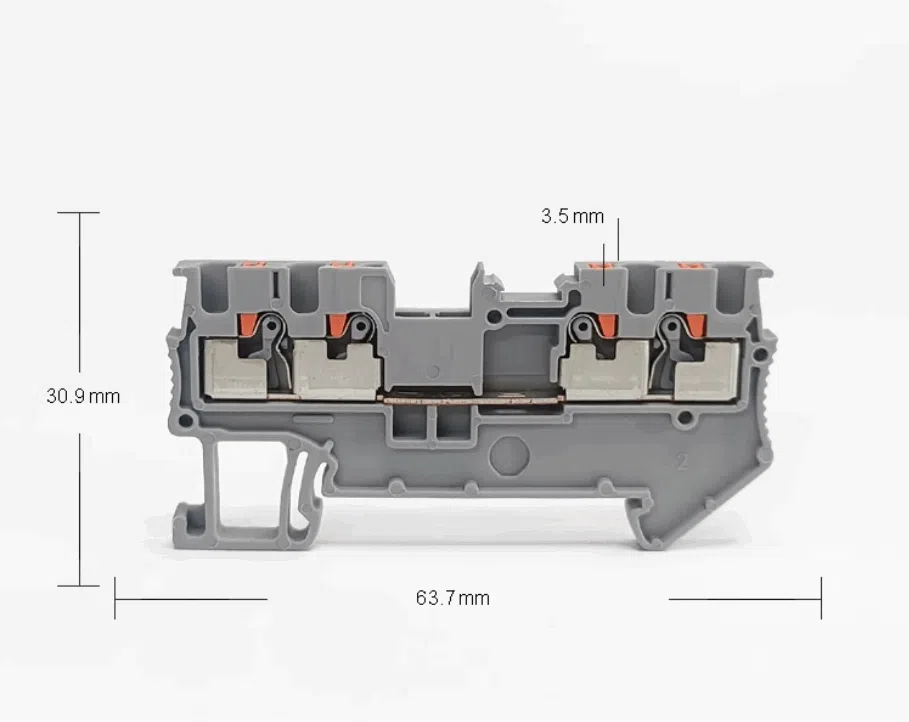

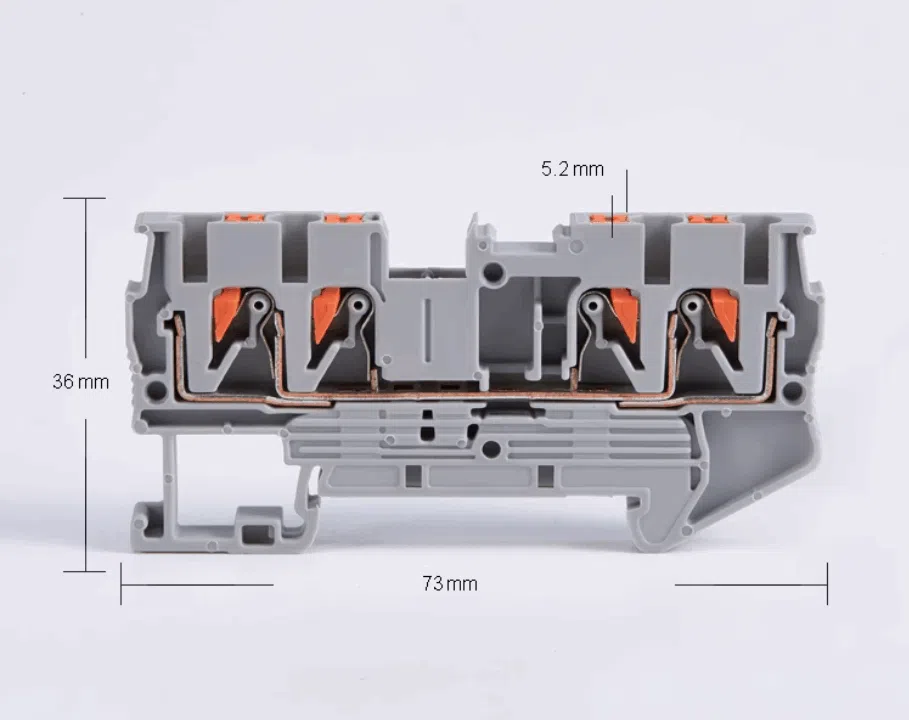

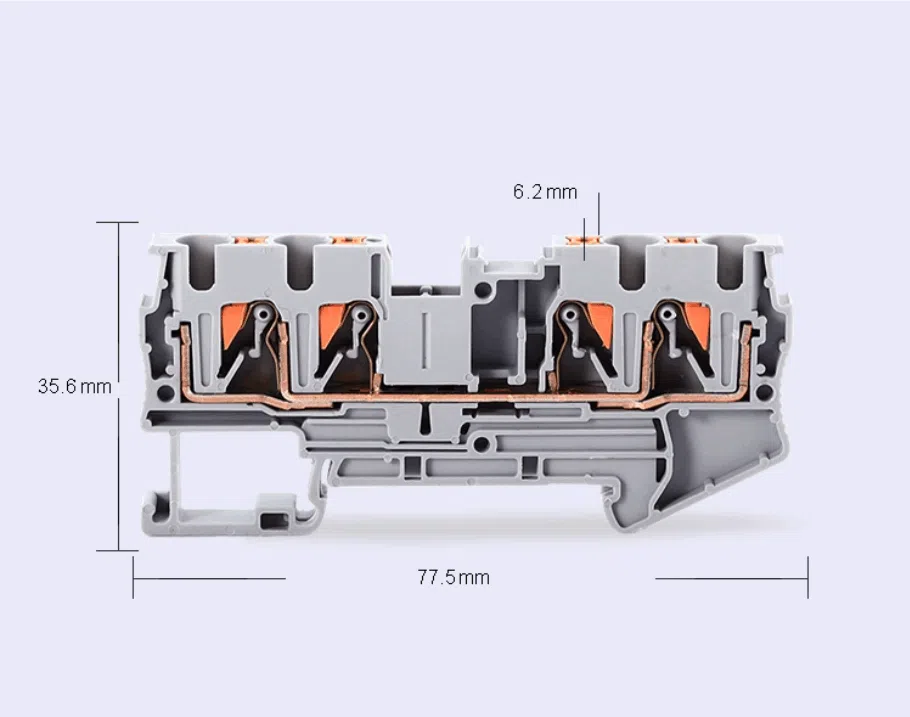

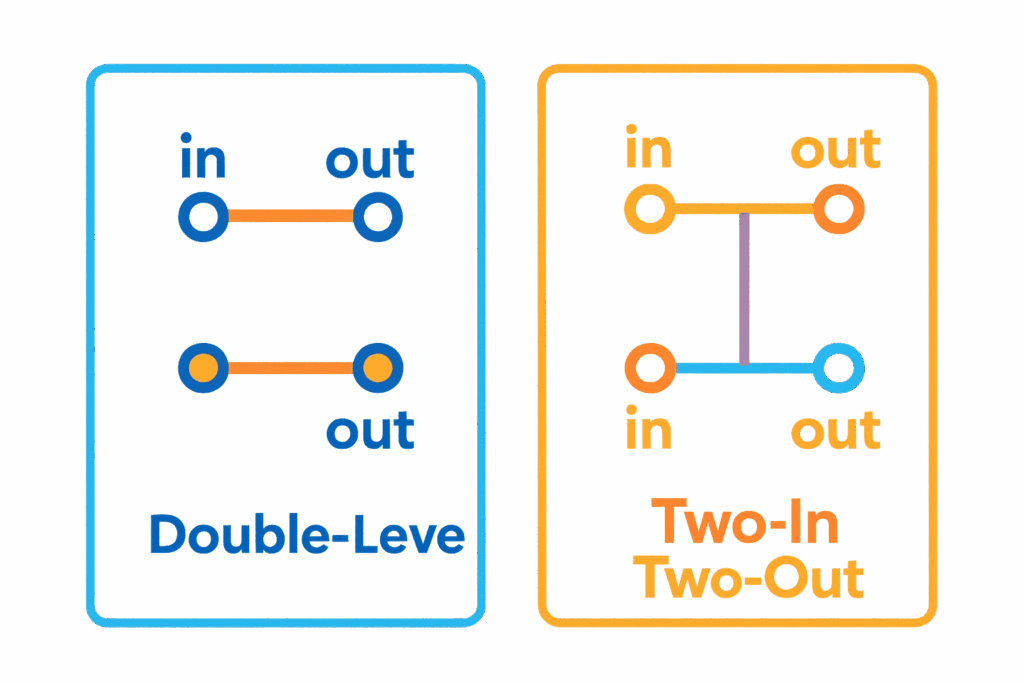

O bloco de terminais de inserção direta de 2 entradas e 2 saídas permite dois condutores à entrada e dois condutores à saída no mesmo ponto de potencial. Foi concebido para uma distribuição de energia fácil, reduzindo a necessidade de pontes adicionais. Compacta e eficiente, esta série é amplamente utilizada em quadros de controlo e sistemas de energia.
✅ Resumo:

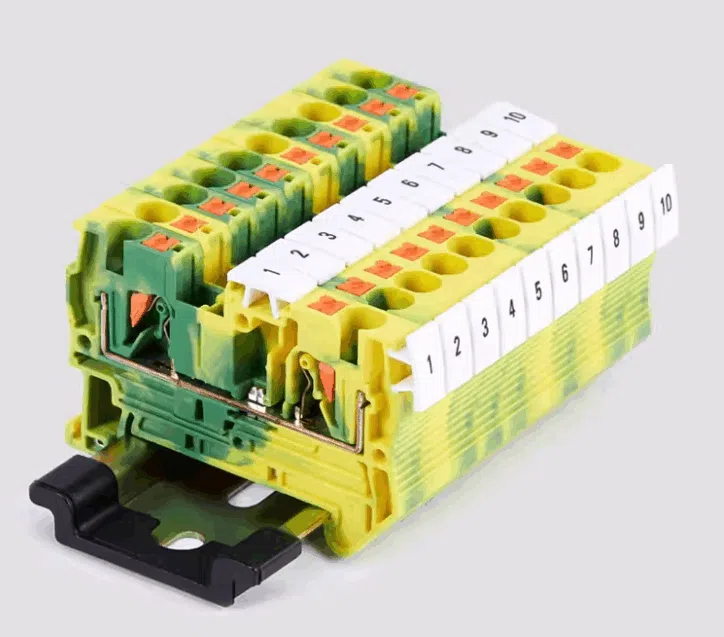

Os blocos de terminais de terra proporcionam um caminho seguro para descarregar a corrente de defeito e proteger tanto os equipamentos como o pessoal. Melhoram a segurança elétrica, estabilizam o desempenho do sistema ao reduzir a interferência eletromagnética e garantem a conformidade com normas internacionais de instalação, como IEC e UL.
Blocos de terminais da série PT e terminais de terra correspondentes:
| Modelo padrão | Modelo de terra (PE) | Notas |
|---|---|---|
| PT1.5 | PT1.5-PE | Para circuitos de sinal/controlo de pequena dimensão |
| PT2.5 | PT2.5-PE | O mais utilizado, cablagem de controlo padrão |
| PT4 | PT4-PE | Circuitos de corrente média |
| PT6 | PT6-PE | MCCs, circuitos de potência de automação |
| PT10 | PT10-PE | Fonte de alimentação, inversores |
| PT16 | PT16-PE | Distribuição de energia principal, cargas elevadas |
Atenção:

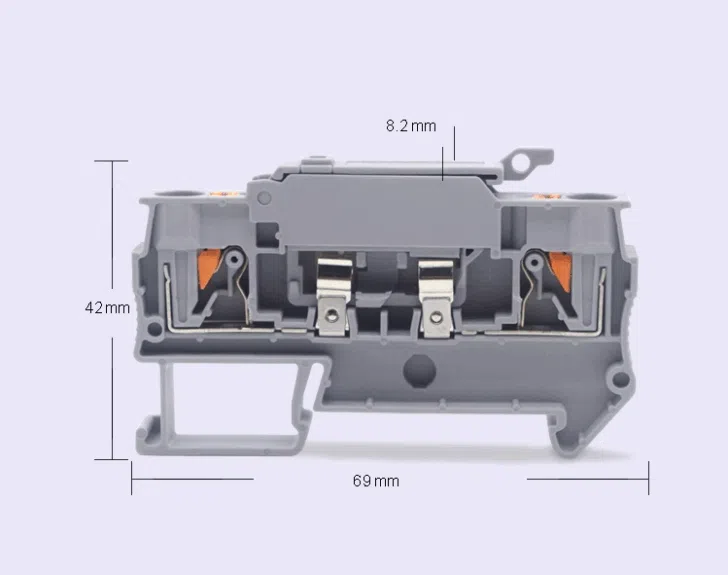

Um terminal com fusível é um terminal que integra um fusível ou função de fusível com base num bloco de terminais comum de tipo calha. Permite não só estabelecer a ligação elétrica, como também proporcionar proteção contra sobrecorrente ao circuito.
Quando são necessários blocos de terminais com fusível?
📌Diferenças
Geralmente necessários:
Funcionalidades opcionais:
👉 Portanto: os terminais de terra são essenciais para a segurança, enquanto os terminais com fusível são opcionais para a aplicação.

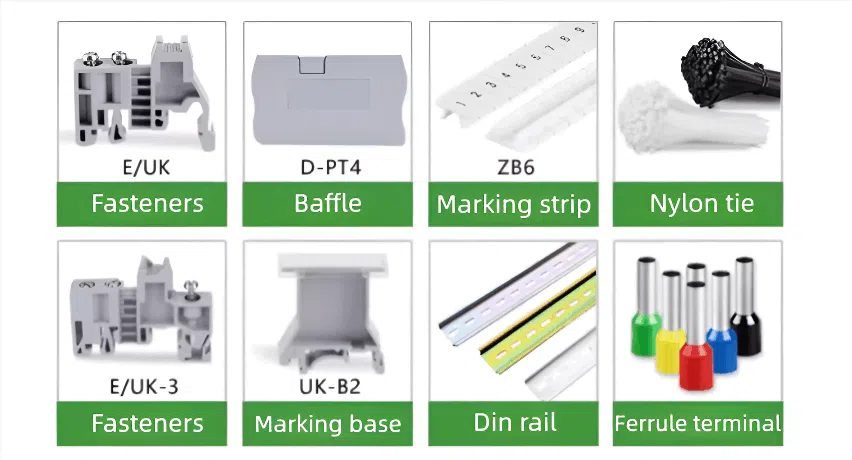

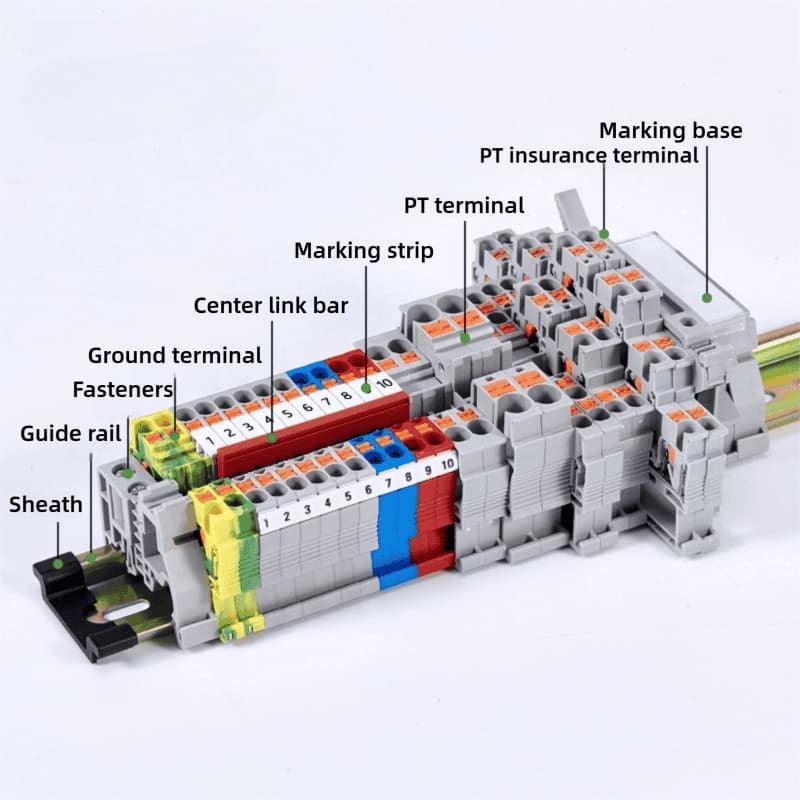

Os acessórios completam uma instalação de terminais em Calha DIN, acrescentando estabilidade, segurança, identificação e facilidade de manutenção. A escolha da combinação adequada reduz erros de cablagem, acelera a instalação e simplifica a manutenção.
| Acessório | Função | Necessidade | Quando utilizar / Notas |
|---|---|---|---|
| Calha DIN (TH35-7.5 / TH35-15) | Base de montagem; fornece referência PE | Indispensável | Não há fila de terminais sem ela; garantir uma boa ligação à terra |
| Grampo de extremidade E/UK | Fixa a fila de terminais; evita o deslizamento | Indispensável | Colocar 1 por extremidade da calha (ou utilizar E/UK-3) |
| Grampo compacto E/UK-3 | Batente de calha que poupa espaço | Indispensável (um ou outro) | Utilizar onde a profundidade/largura do painel é reduzida |
| Tampa de extremidade D-PT1.5/2.5/4 | Isolamento lateral e proteção contra poeira | Recomendado | Corresponder ao perfil do terminal; 1 por extremidade da fila |
| Tira de marcação ZB6 | Identificação clara dos terminais | Recomendado | Passo de 6 mm; impressão de números/letras |
| Suporte de marcação UK-B2 | Suporta etiquetas intercambiáveis | Opcional | Para circuitos frequentemente reetiquetados |
| Abraçadeira de nylon | Agrupamento e alívio de tensão | Recomendado | Para encaminhamento organizado do feixe e circulação de ar |
| Terminal de ponta | Evita o desfiamento dos fios; reduz a resistência de contacto | Recomendado | Essencial para fios de fios finos e blocos de inserção direta |
Conclusão:
Como fornecedor de confiança de blocos de terminais de calha DIN push-in, a AOSI não só garante uma qualidade de produto consistente através de rigorosos processos de fabrico, como também oferece preços competitivos suportados por uma cadeia de abastecimento integrada. Disponibilizamos serviços OEM e ODM, permitindo aos parceiros expandir os seus portefólios de produtos, melhorar o posicionamento no mercado e maximizar a criação de valor.

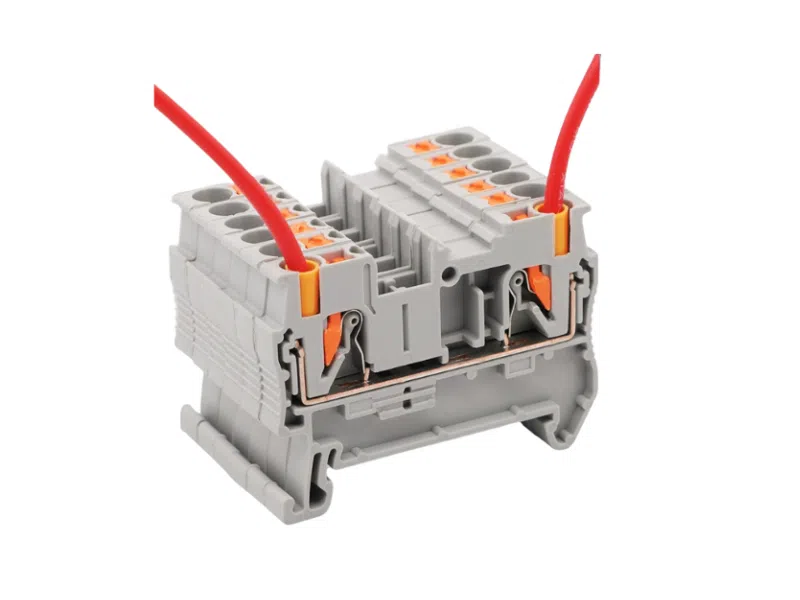

Tecnologia de ligação avançada
Adota tecnologia de mola push-in para cablagem sem ferramentas, garantindo uma instalação mais rápida, desempenho estável e maior eficiência.
Personalização e OEM/ODM
Fornecemos soluções à medida, incluindo corrente nominal, secção do condutor, codificação por cores e identificação da marca, para satisfazer diversas necessidades de projeto.
Elevada relação qualidade-preço
O fabrico eficiente e a cadeia de abastecimento otimizada garantem elevada qualidade a preços competitivos, reduzindo os custos globais de aprovisionamento.
Parceria fiável e duradoura
Focados no sucesso do cliente, pretendemos estabelecer uma cooperação duradoura, oferecendo apoio contínuo ao crescimento do negócio.

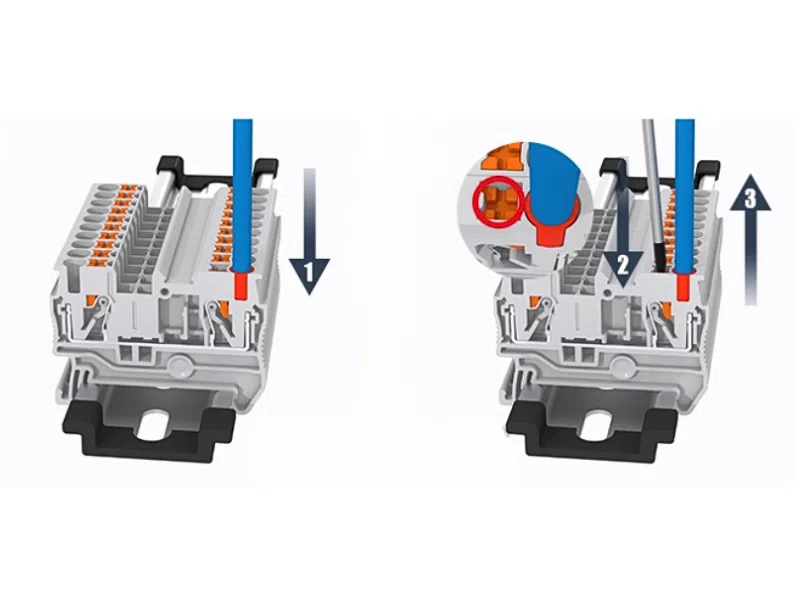

A tecnologia de inserção direta PT permite a inserção sem ferramentas de fios rígidos ou fios finos com terminal de crimpagem. As ligações bloqueiam automaticamente; para libertar, pressione o atuador laranja. Rápido, seguro e sem manutenção.
Passos (correspondem às imagens 1 → 4):

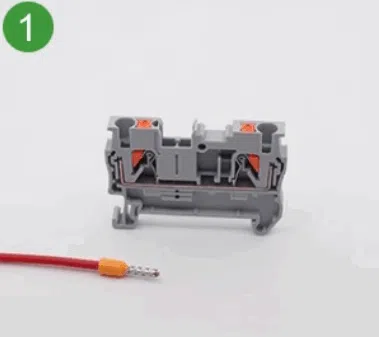

Passo 1. Preparar
Desligue a alimentação. Descarne o condutor conforme a ficha técnica e crave um terminal de crimpagem. Certifique-se de que o bloco de terminais está montado na calha DIN e fixado com grampos de fixação.

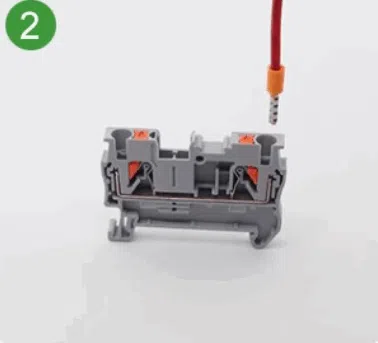

Passo 2. Inserir
Alinhe o cabo com a entrada e empurre totalmente até ao fundo. Para cabo fino multifilamentar sem terminal, pressione o atuador laranja com uma chave de fendas enquanto insere.

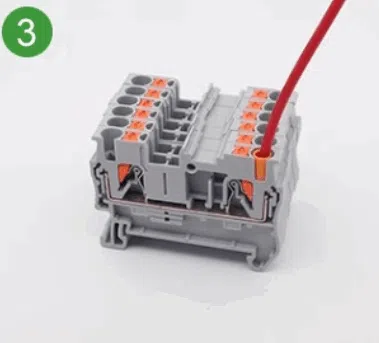

Passo 3. Verificar
Efetue um leve teste de tração para confirmar que está bloqueado. Encaminhe o cabo e aplique os marcadores de terminal.

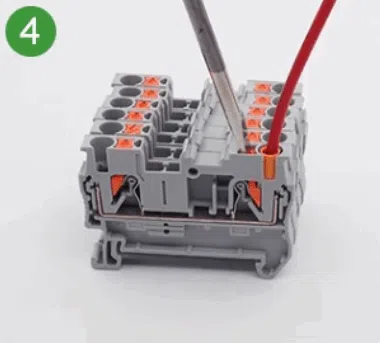

Passo 4. Libertar
Para desligar, pressione o atuador laranja para baixo com uma chave de fendas enquanto retira o condutor.
Os blocos de terminais de calha DIN de inserção direta aceleram a cablagem e proporcionam ligações estáveis e sem manutenção. Fios rígidos ou com terminal de crimpagem inserem-se diretamente e bloqueiam automaticamente, reduzindo o tempo de instalação e assegurando um contacto consistente sob vibração e ciclos térmicos. Os seus corpos compactos suportam layouts de alta densidade e uma estética de painel limpa—ideais para controlo moderno e distribuição de energia.
O design visa ocupar o mínimo de espaço proporcionando o máximo desempenho.
Perfil que poupa espaço para painéis densos

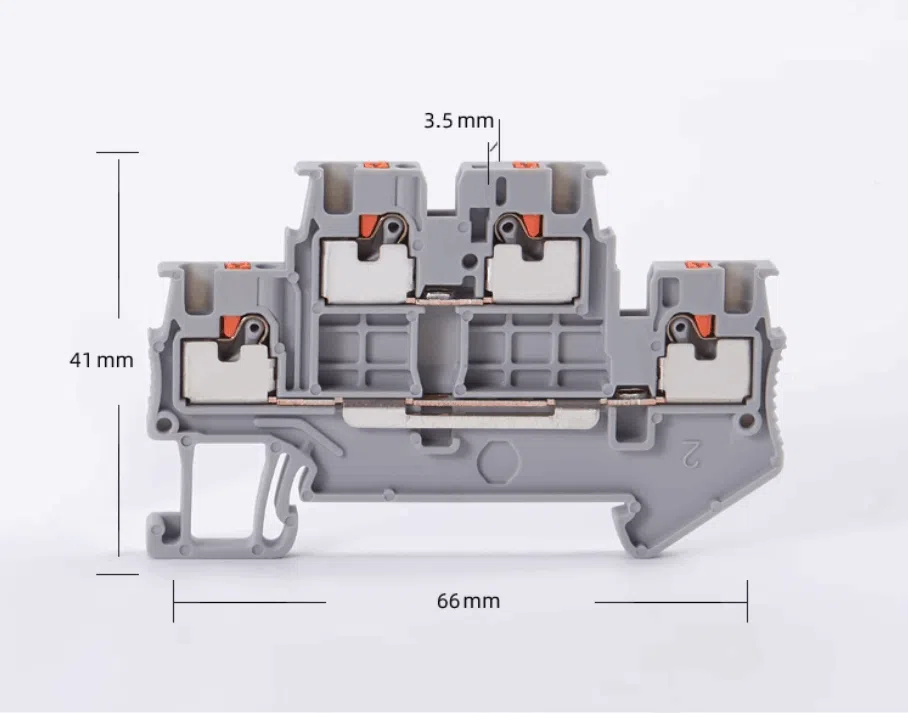

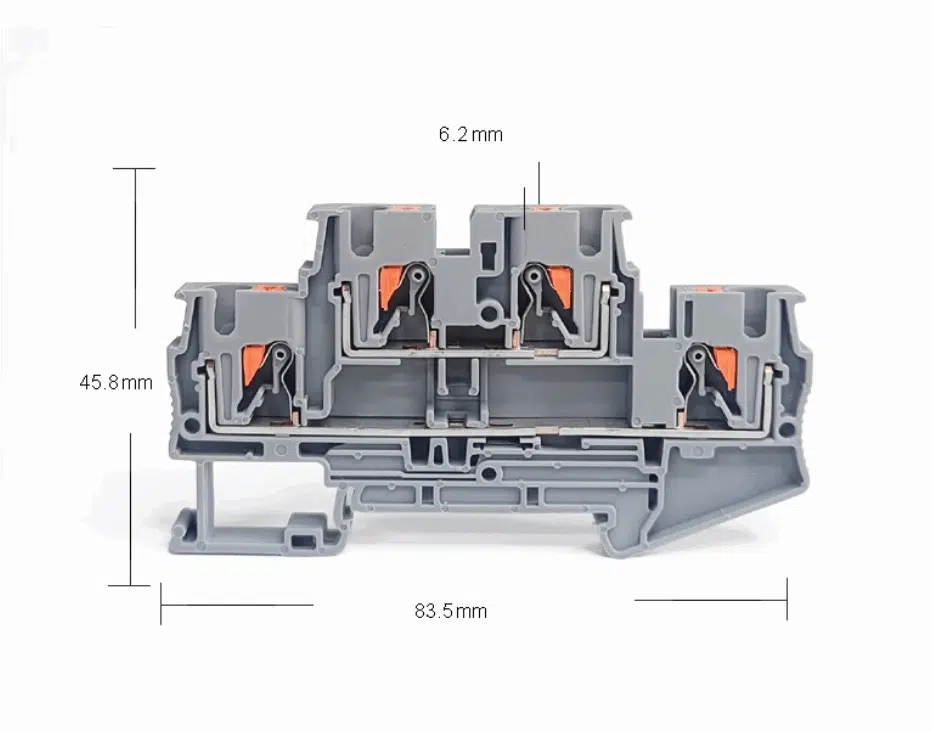

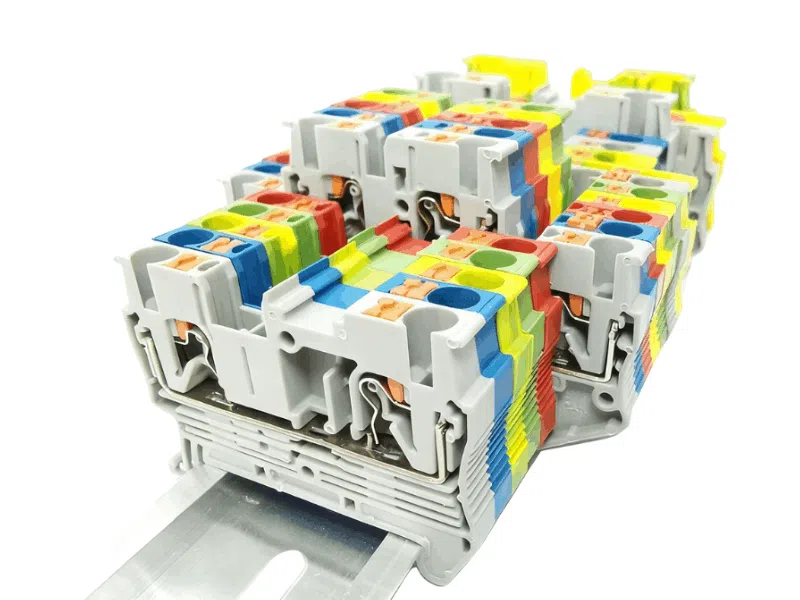

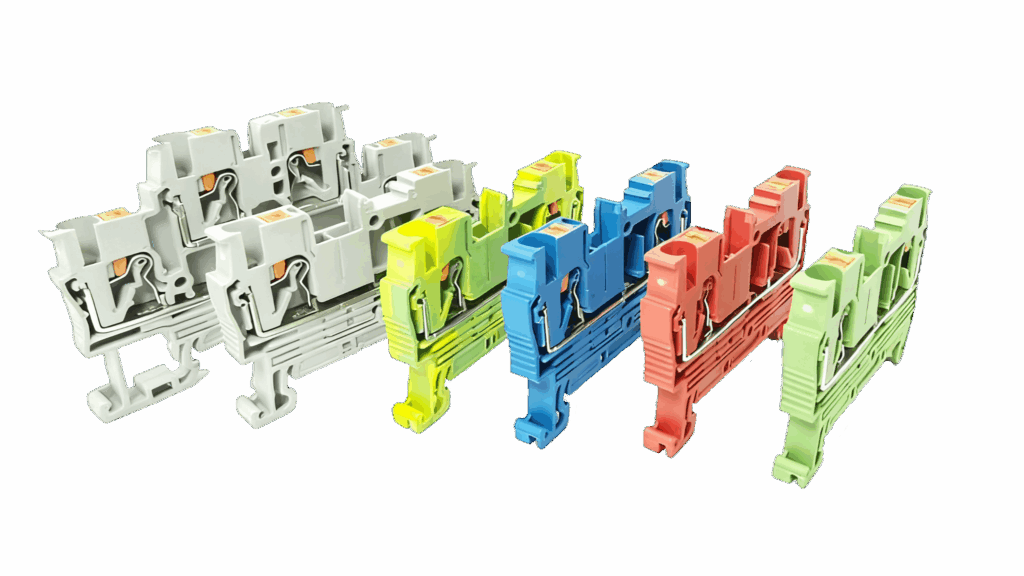

Disponíveis em níveis simples, duplo e triplo
Marcação clara para uma cablagem organizada e rastreável
Empurre o condutor e este bloqueia instantaneamente.
Compatível com fios rígidos e fios multifilares com terminal de crimpagem

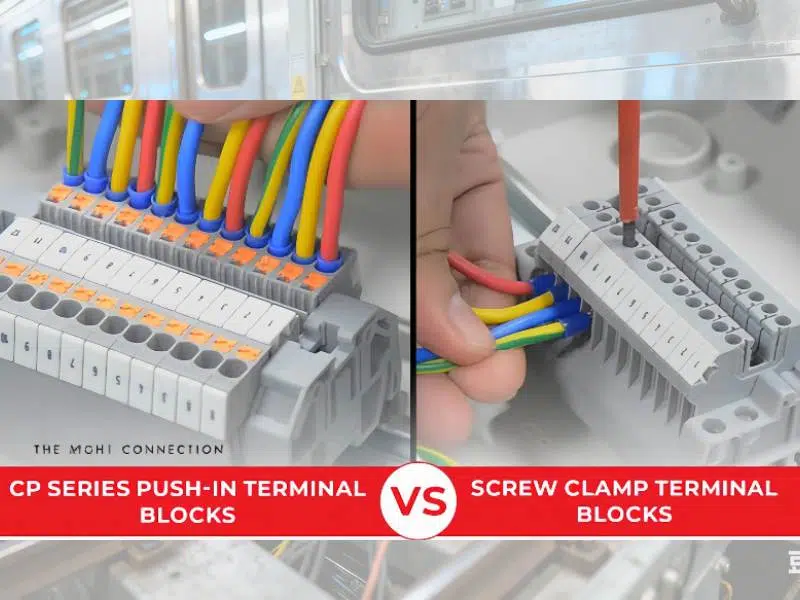

Instalação até 50% mais rápida em comparação com os tipos de parafuso
Libertação fácil através do atuador laranja para retrabalho
Ligações estáveis que permanecem firmes ao longo do tempo.
O grampo de mola resiste à vibração e ao choque
Não requer reaperto após ciclos térmicos
Baixa resistência de contacto e elevação de temperatura controlada
Concebidos para uma vasta gama de sistemas elétricos.

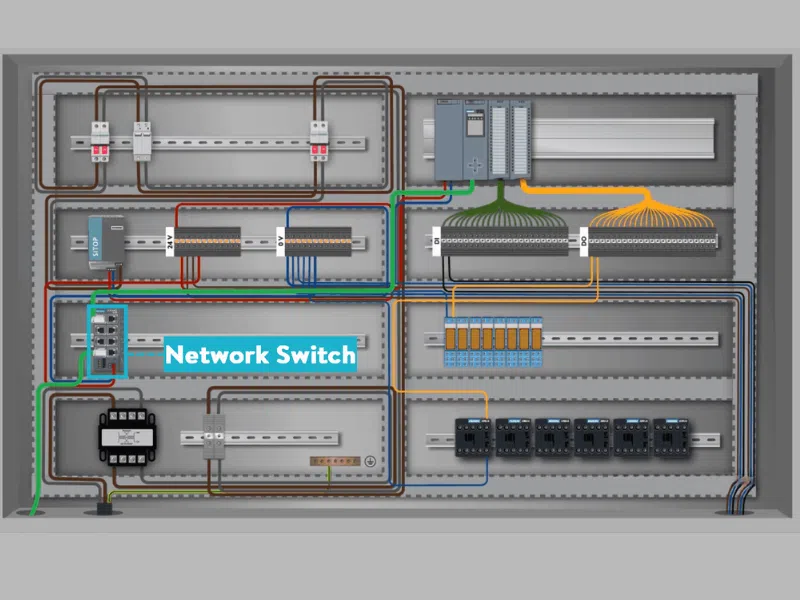

Painéis PLC/controlo, quadros de distribuição, automação de edifícios
Opções TWIN (1-in 2-out), 2-in 2-out e terra PE
Ecossistema completo de acessórios: tampas de extremidade, marcadores, grampos de fixação, calha DIN
Alto desempenho com menor custo total.
Tempo de mão de obra reduzido durante a instalação
Menos tempo de inatividade graças ao design sem manutenção
Maior densidade de empacotamento reduz o tamanho e o custo do invólucro
A tecnologia de inserção direta assegura um contacto elétrico estável mesmo sob vibração e ciclos térmicos. A mola de aço inoxidável mantém uma pressão constante, evitando ligações soltas e garantindo fiabilidade a longo prazo.
Não é necessária chave de fendas — basta inserir o fio diretamente. O mecanismo de inserção direta bloqueia o condutor firmemente no lugar, reduzindo significativamente o tempo de instalação e melhorando a eficiência de montagem.
A estrutura de grampo de mola resiste à vibração e ao choque mecânico, tornando-a ideal para sistemas de automação, aplicações ferroviárias e quadros de controlo de energia que operam em ambientes dinâmicos.

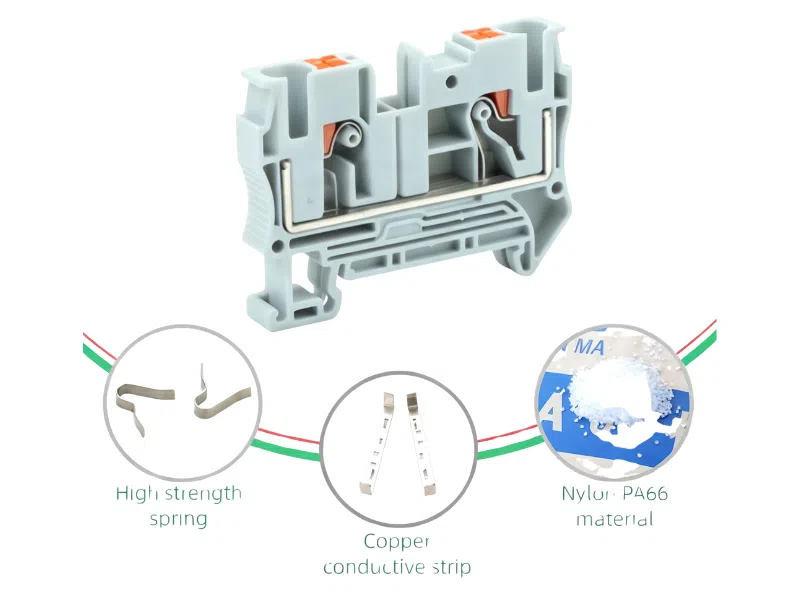

Concebidos com carcaça de PA66 de alta qualidade e peças metálicas anticorrosão, os blocos de terminais suportam mais de 40.000 ciclos de cablagem, superando largamente os tipos tradicionais de parafuso.
Os blocos de terminais de inserção direta suportam condutores até 2,5mm²–10mm² (consoante o modelo) e tensões nominais até 800V, respondendo às necessidades de circuitos de controlo de alta densidade e elevada carga.
Em conformidade com normas internacionais como UL, CE, IEC e RoHS, garantindo segurança, desempenho e compatibilidade com sistemas elétricos globais.
Fornecemos amostras gratuitas, basta indicar-nos o que necessita
Um bloco de terminais de calha DIN de inserção direta é um conector elétrico que permite a inserção de condutores sem ferramentas através de um mecanismo de mola de fixação. Garante ligações seguras e estáveis, poupando tempo durante a instalação.
Sim. A estrutura de mola de fixação mantém uma pressão estável mesmo sob vibração ou ciclos térmicos, tornando-os ideais para as indústrias de maquinaria e transporte.
Sim, os blocos de terminais de inserção direta AOSI estão em conformidade com as certificações UL, CE, IEC, RoHS , garantindo compatibilidade e segurança a nível global.
Sim. Podem ser reutilizados várias vezes desde que a mola e a caixa permaneçam intactas. Para remover um condutor, basta premir o botão de libertação e retirar o condutor.
Sim. Oferecemos personalização OEM/ODM de cores, logótipos e sistemas de marcação (por exemplo, impressão a laser ou tiras de etiquetagem) para corresponder às normas de cablagem do cliente.
Os terminais de inserção direta oferecem uma cablagem mais rápida, sem necessidade de reaperto após variações de temperatura, e funcionamento isento de manutenção — ideais para automação e quadros de controlo.
Consoante o modelo, a corrente nominal pode atingir 32A–41A com tensões nominais até 800V, adequadas à maioria das aplicações de controlo e distribuição de energia.
São amplamente utilizados em automação industrial, distribuição de energia, quadros de controlo, gestão de edifícios e sistemas de energia renovável.
Sim. A maioria dos blocos de terminais push-in AOSI foi concebida para calhas de montagem padrão DIN 35mm (EN 60715) , garantindo uma integração fácil nos painéis existentes.
Está disponível uma vasta gama de acessórios, incluindo tampas terminais, placas separadoras, pontes e tiras de marcação, todos compatíveis com sistemas de calha DIN padrão.
