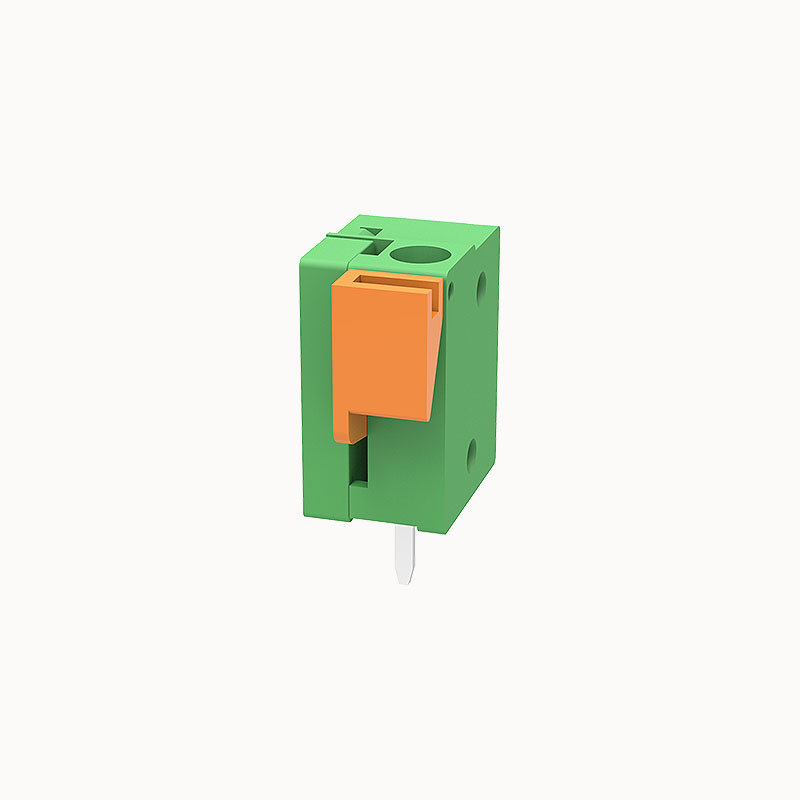

プッシュイン端子台

プッシュイン端子台 7.62mmピッチ Supu互換

定格電流：10A
定格電圧：300V
ワイヤー範囲：24-14 AWG
ピッチ：7.5mm/7.62mm
実装：ウェーブはんだ付け

モデル

ポジション

見積りに追加

製品認証

ピッチオプション： 5.00mm / 5.08mm

側面が閉じた縦型プラグ式ネジ端子台。

交換互換性

シリーズ説明：7.62mmワイドピッチプラグ式スプリング電源コネクタ
代替モデル：DG142V

製品の利点

☑ 高電圧・大電流アプリケーション向けのワイド7.62mmピッチ。
☑ プラグ式設計により、メンテナンスとモジュール交換が簡素化されます。
☑ 工具不要のスプリング接続により、安全で耐振動性の高い電力リンクを提供します。

アプリケーション・シナリオ

パワーエレクトロニクス
駆動技術
開閉装置および制御装置

接続容量

導体断面	0.2～1.5mm²の範囲
導体断面がフレキシブル	0.2～1.5mm²の範囲
AWG	22~16AWG
ストリップの長さ	10mm

電気パラメータ UL

定格電圧 (B)	300V
定格電流 (B)	10A

電気パラメーター lEC

定格電圧	320V
定格電圧(III/3)	250V
定格電流	15A
定格電圧(III/2)	320V
定格電圧(II/2)	630V
定格サージ電圧(III/3)	4KV
定格サージ電圧(III/2)	4KV
定格サージ電圧(II/2)	4KV

ltemプロパティ

接続方向	90°
設置タイプ	PCB溶接
ピン配列	直線二列
接続方法	プッシュ・イン・スプリング接続
ピッチ	7.62mm
ポテンシャル数	2-24P
プラグ可能かどうか	いいえ
行数	1

材料データ

環境項目	REACH/RoHS対応
接触材料	銅合金
接点金属表面	錫メッキ
断熱材	PA66
断熱材グループ	Ⅰ
難燃性	UL94V-0

機械試験

テスト仕様

IEC60947/UL1059

環境データ

周囲温度（動作時）

-40℃~105℃（ディレーティングカーブによる）

ブランド	AOSI
梱包ユニット	100
最低発注量	50

製品重量(g)：
01P	1.62
02P	2.7
05P	6.65
06P	7.96
09P	11.91
15P	19.71
16P	21.12

FS1.5-XX-762-01AOSI.pdf
