端子台におけるプッシュイン接続技術の理解

この記事を共有する

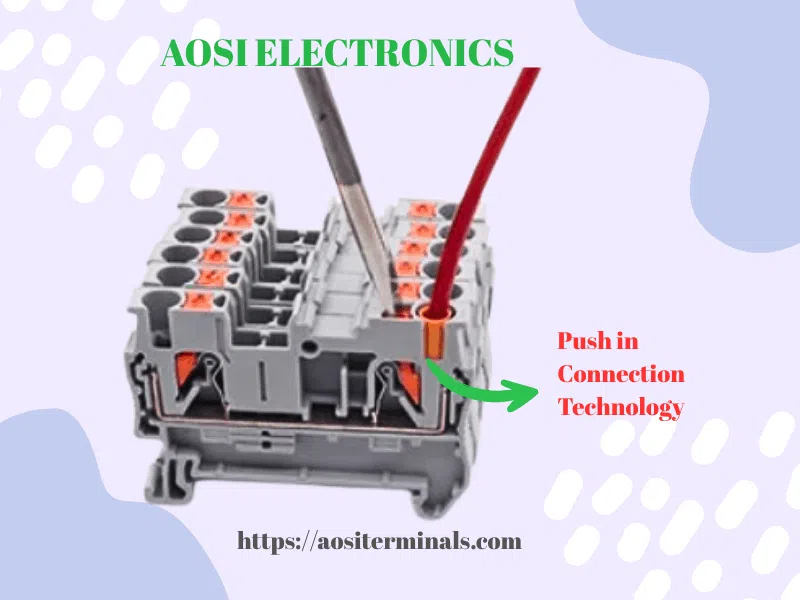

プッシュイン接続技術

目次

プッシュイン接続技術は、電気配線用途における効率性と信頼性の高さから、端子台においてますます普及しています。本記事では、 プッシュイン接続技術 とは何か、スプリングケージ端子との比較、その利点、試験規格、および産業制御やPLCシステムなどの業界における一般的なアプリケーションについて解説します。

プッシュイン接続とは何ですか?

プッシュイン接続技術では、導体を開いたレセプタクルに直接差し込むと、内蔵された平型スプリングクランプがワイヤーを自動的に把持・固定します。スプリング機構が機械的なくさび作用によって導体に食い込み、ネジを必要とせずに安定した接触を確保します。これはプッシュフィット接続またはプッシュボタン接続と呼ばれることもあります。

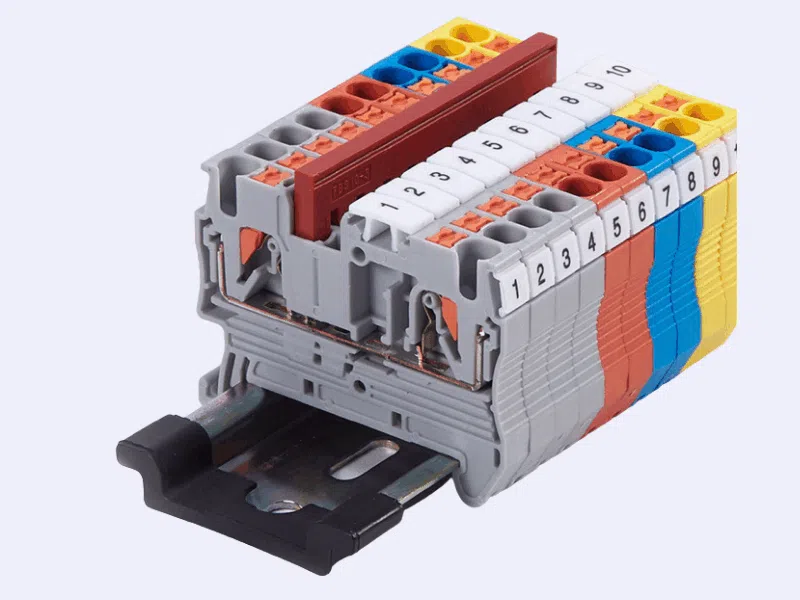

スプリングクランプ機構で電線を固定するプッシュイン端子台

この設計により以下を確保します:

  • 気密接点: 界面での酸化を防止します。
  • 安定した圧力: 振動や温度の影響を受けません。
  • メンテナンスフリー動作: 定期的な再締め付けが不要です。

プッシュイン端子は、単線およびフェルール付きより線の両方に適しており、産業環境全体で普遍的な互換性を確保します。

プッシュインとスプリングケージの違い

プッシュイン端子台とスプリングケージ端子台はどちらもバネ式クランプで電線を保持しますが、主な違いは解放方法と挿入方法にあります:

  • プッシュイン端子は工具なしで簡単に電線を挿入でき、通常は電線挿入口の隣に解放ボタンまたはレバーを備えており、取り外しも簡単です。
  • スプリングケージ端子は、バネがレセプタクル内部で「a」字形状を形成するため、電線の挿入や解放のためにクランプを開く工具(マイナスドライバーなど)が必要なことが多いです。
特徴 プッシュイン接続 スプリングケージ接続
配線方法 電線を直接挿入 クランプを開くにはドライバーが必要
必要な工具 不要 必要(マイナスドライバー)
時間効率 非常に高い(最大70%高速化) 中程度
メンテナンス メンテナンスフリー 時折の再締め付けが必要な場合があります
一般的な用途 PLC制御盤、コンパクトモジュール 配電端子

プッシュイン接続は本質的にスプリングケージ技術の最適化版であり、大量設置時の配線の迅速化と作業者の疲労軽減のために設計されています。

要するにだ、 プッシュインとスプリングケージ接続の比較 主に工具の必要性が異なります — プッシュイン端子はより迅速でメンテナンスフリーの性能を提供します。

プッシュイン技術の利点

大手 スプリングクランプ配線技術として、プッシュイン接続は産業用盤向けに比類のない信頼性とスピードを提供します。

  1. 時間と労力の削減

プッシュイン端子は工具なしで電線を直接挿入できます。
これにより、ネジ端子と比較して最大70%、スプリングケージタイプと比較して50%の設置時間短縮を実現します。

  1. 振動下での信頼性

ステンレスバネが導体に一定の圧力を維持します。
強い振動や温度変化の下でも、接点は確実かつ安定して維持されるため、プッシュイン端子は産業オートメーションや輸送システムに最適です。

  1. コンパクトでモジュラーな設計

プッシュイン端子は多段、プラグ可能、モジュラー構成で提供され、エンジニアは柔軟な配線オプションを維持しながら省スペースの盤を設計できます。

  1. メンテナンスフリー動作

経時的に緩むネジがないため、点検やサービスの間隔を大幅に削減でき、制御盤ビルダーの総所有コストを低減します。

🔗 関連項目: プッシュイン式とネジ式端子台:パネルに最適なのはどちらか?

AOSI Electronicsのプッシュイン接続端子台シリーズ

プッシュイン端子台シリーズ

  • 真のプッシュイン接続技術による信頼性を体験してください — 高速、耐振動、メンテナンスフリー。PLCおよび電源システム向けにUL & VDE認証モデルをご用意しています。
製品詳細を見る →

試験および信頼性データ

安定した接触圧力が不可欠なPLCや配電システムなどの重要な用途において、エンジニアは端子台のプッシュイン接続をますます好むようになっています。
プッシュイン端子は、性能と耐久性を確保するために一連の厳格な国際試験を受けています:

試験の種類 スタンダード 目的
引抜力試験 IEC 60947-7-1 電線の保持強度を測定します。
振動試験 IEC 60068-2-6 機械的振動下での接触安定性を確保します。
温度上昇試験 UL 1059 電流容量と放熱性を検証します。
絶縁抵抗試験 IEC 60947-1 端子間の絶縁安全性を確認します。

両方の結果から フエニックス・コンタクト そして AOSIエレクトロニクス プッシュイン端子は10,000回の振動サイクル後でも抵抗変化が1%未満に抑えられ、長期的な電気的安定性が証明されています。

主な用途

プッシュイン接続技術は、以下の分野で広く採用されています:

  • 産業オートメーション:制御盤やPLCの配線では、コンパクトで信頼性の高い接続を実現するためにプッシュイン端子が使用されています。
  • 電源モジュール:メンテナンスが容易で、確実な配電を確保します。
  • センサー/アクチュエータ配線:センサーボックスやフィールド機器での迅速な接続と交換が可能です。

その採用により、システム全体の信頼性が向上し、メンテナンス手順が簡素化されます。

🔗 関連記事: DINレール用プッシュイン端子台が他のタイプより優れている点

よくあるご質問 – 端子台におけるプッシュイン接続技術

A1: プッシュイン技術は ステンレス製スプリングクランプ 導体を電流バーに押し付けるバネを利用しています。単線またはフェルール付き電線を差し込むと、バネがたわみ、一定の気密な圧力接触が生まれます。これにより安定した導電性と耐振動性が確保され、経年による再締め付けが不要になります。

A2: プッシュイン端子は電線を 工具なしで直接差し込むことができますが、スプリングケージ端子は電線を差し込む前にドライバーでクランプを開く必要があります。どちらもバネ張力を利用しますが、プッシュイン端子は 配線がより速く(最大70%の時間短縮) 、メンテナンスも容易です。

A3: プッシュイン端子台は通常、 800 V (IEC) そして 600 V (UL)まで定格されており、ピッチと電線サイズによって異なります。例えば、2.5 mm²モデルは最大24 A、6 mm²などの大型モデルは41 Aまで対応します。

A4: より線の場合、 フェルールの使用を推奨します 。一貫した差し込みを確保し、個々の素線の損傷を防ぐためです。ただし、単線はフェルールなしで直接差し込むことができます。この推奨は IEC 60352-7 配線要件に準拠しています。

A5: プッシュイン端子は以下を提供します:

  • 工具不要のより速い配線
  • 一貫した耐振動性の接触圧力
  • 高密度盤向けのコンパクトな多段設計
  • メンテナンスフリー動作と長寿命
これらの効率上の利点により、PLC、オートメーション、制御システムの配線における標準となっています。

A6: はい、ほとんどのプッシュイン端子は標準的なDINレール寸法を採用しており、盤レイアウトを再設計することなくネジ式端子台と置き換えることができます。

結論

プッシュイン接続技術 は、電気端子台設計における大きな進歩を表しています — より速い設置、より高い信頼性、より低いメンテナンスを実現します。
認証された安全性と耐振動性能を組み合わせることで、PLC、オートメーション、産業用電源システムにおける標準的な配線ソリューションとなっています。
以下をご覧ください プッシュイン端子台シリーズ AOSI Electronicsの製品を次のプロジェクトにご採用いただき、真のエンジニアリング効率をご体験ください。
