ネットワーク・ケーブリングにRJ45-ネジ端子アダプターを使用する利点

07/09/2025

今日の相互接続された世界では、シームレスなデータ通信のために信頼性の高いネットワークインフラが最も重要です。さまざまなネットワーク接続ソリューションが存在する一方で、見落とされがちなDINレールRJ45コネクターは、堅牢な産業用および商業用設備において重要な役割を果たしています。この特殊なコンポーネントは RJ45-ネジ端子アダプタ より大きな Cat5e Cat6ネットワーク配線 スキームは、イーサネットケーブルの終端に安全で整理された方法を提供します。この記事では、DINレールRJ45コネクターをネットワーク配線アプリケーションに統合する大きな利点を探ります。

第1部.DINレールRJ45コネクタの基本構造と動作原理

DINレールRJ45コネクターの基本構造

DINレールRJ45コネクタ は、産業用制御キャビネットや同様の環境に堅牢かつ効率的に統合できるように設計されています。そのデザインは通常、耐久性に優れ、多くの場合難燃性のハウジングを備え、標準35mm DINレールにしっかりと取り付けられます。
重要な特徴は、統合された RJ45-ネジ端子アダプタからの各ワイヤーの直接終端を容易にする。 Cat5e Cat6 ネットワーク配線 専用の圧着工具を必要としません。この イーサネットターミナルモジュール は、標準のRJ45ピンアウトを各ワイヤー導体用の使いやすいスクリューターミナルに変換し、信頼性の高い物理的インターフェースを提供します。

DINレールRJ45コネクタの動作原理

動作原理は簡単で、コネクターは次のように機能する。 パッシブ・パス・スルー・デバイス.DINレールに取り付けられると、イーサネットケーブルの各導線はストリップされ、次のようにしっかりと固定されます。 対応するネジ端子.これにより、モジュール前面のRJ45ジャックに直接電気的に接続されます。
この設計により、設置、トラブルシューティング、メンテナンスが簡素化される、 安定した組織的なネットワーク接続の確保 制御システムやその他の重要なインフラ内で

パート2.ケーブル配線効率の向上とモジュラー設計

ケーブル配線効率の向上

DINレールRJ45コネクターは、配線効率を大幅に向上させ、モジュラーネットワーク設計を促進します。
その迅速な設置能力は、配線プロセスを合理化し、従来の方法と比較してセットアップ時間を大幅に短縮します。統合された RJ45-ネジ端子アダプタCat5e、Cat6ネットワーク配線導体の終端処理を迅速かつ確実に行うことができるため、現場での圧着作業や専用工具が不要になります。この「プラグ・アンド・プレイ」のシンプルさは、特に大規模なプロジェクトや時間に制約のあるプロジェクトでの展開を加速します。

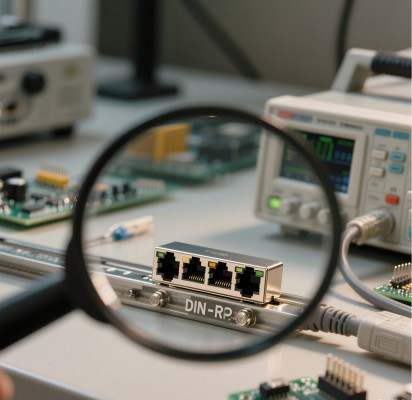

モジュール設計とシームレスな統合：DINレールRJ45コネクターの主な利点

これらのコネクター固有のモジュール性は、システムの拡張とメンテナンスに大きなメリットをもたらします。 各イーサネットターミナルモジュール は、独立したホットスワップ可能なユニットとして機能するため、システムを中断することなく、新しいネットワークドロップの追加や故障した接続の交換を容易に行うことができます。この設計により、稼働時間を最大化し、セグメントを分離して解決できるため、トラブルシューティングを簡素化できます。

さらに DINレールRJ45コネクタ は、さまざまな産業用制御機器、ネットワーク・スイッチ、その他の標準コンポーネントとの幅広い統合性と互換性を誇ります。この汎用性により、多様なネットワーク・アーキテクチャへのシームレスな組み込みが可能になり、幅広い運用要件を満たし、将来性のある設置を実現します。

パート3.DINレールRJ45コネクタによる信頼性と安全性の向上

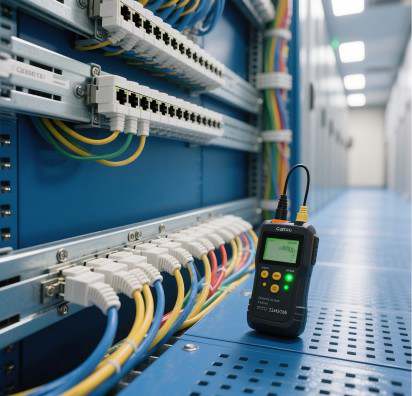

ネットワークの信頼性を最適化する

DINレールRJ45 コネクタは、特に要求の厳しい産業環境において、ネットワーク設置の信頼性と安全性を大幅に向上させます。DINレールマウントシステムは イーサネットターミナルモジュールこのため、施設内で一般的な振動や衝撃による断線を最小限に抑えることができます。緩いケーブル終端とは異なり、この確実な取り付けにより、一貫したシグナルインテグリティと中断のないネットワーク運用が保証されます。

これらのコネクターは、高品質の材料と精密なエンジニアリングを使用して製造されており、優れた電気性能と長寿命を実現しています。耐久性のあるプラスチックは劣化に強く、耐腐食性のある金属接点がコネクタ内にあります。 RJ45-ネジ端子アダプタ 最適な Cat5e/Cat6ネットワーク配線 信号伝送を実現します。この綿密な設計により、データの損失を減らし、頻繁な交換の必要性を最小限に抑え、堅牢で長期的なネットワークの安定性を保証します。

整理されたデザインによる安全性の向上

安全性 DINレールRJ45コネクタは、より安全な作業環境に大きく貢献します。DINレールRJ45コネクターは、安全な作業環境に大きく貢献します。 DINレールシステムこれらのコネクタの明確で明確な終端点と相まって、一般的な電気的危険のリスクを効果的に最小化します。

このような綿密な配置により、電気的な障害や、配線間の偶発的な短絡、あるいは活線部品との不用意な接触の可能性が大幅に低減される。このような機能により 保護強化 これにより、産業環境におけるネットワーク設置の安全性と信頼性が大幅に向上する。

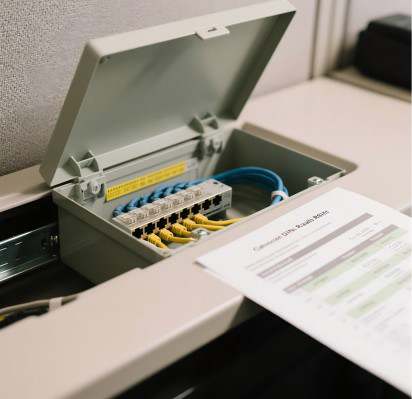

パート4.費用対効果とメンテナンス

統合 DINレールRJ45コネクタ をネットワーク・インフラに組み込むことで、長期的に大幅なコスト削減を実現します。システムの信頼性を高め、メンテナンスの頻度を最小限に抑えることで、これらのコネクターは以下のことに直接貢献します。 全体的な運営経費の削減.

イーサネットターミナルモジュールによって提供される堅牢で安全な接続は、次のようなメリットをもたらします。 信号ロスを減らす そして 断続的な接続性の問題これは、コストのかかるダウンタイムやトラブルシューティングの原因となりがちです。この本質的な安定性は、サービスコールの減少、予定外のメンテナンスの減少、そして最終的には、より予測可能で効率的なネットワーク環境につながります。

さらに、モジュラー設計は DINレールシステムのようなコンポーネントを活用している。 RJ45-ネジ端子アダプターこれにより、メンテナンスと将来のアップグレードが大幅に簡素化されます。1つの接続不良や拡張要件のためにネットワークセグメント全体をオーバーホールする代わりに、個々のモジュールを簡単に交換または追加することができます。

これは 「プラグアンドプレイ つまり、技術者は問題のある部品を素早く特定し、交換することができるのです。 Cat5e Cat6 ネットワーク配線 システム全体の完全性を中断することなく、終了することができます。このような合理化されたメンテナンス手順は、人件費を節約するだけでなく、運用の中断を最小限に抑え、ネットワークの最大アップタイムと持続的な生産性を保証します。

パート5.アプリケーションと業界ユースケース

DINレールRJ45コネクタ 堅牢で組織化されたインフラを必要とする業界において、重要なネットワーキング・コンポーネントとして機能している。その用途は 主要3部門:

1.産業オートメーション

中核機能： PLC、HMI、センサー、アクチュエーターに安定したネットワークバックボーンを提供します。
主な利点耐振動設計 苛酷な環境でも中断のないデータフローを保証します。
インパクトがある：システムのアップタイムと運用効率を直接高めます。

2.スマートビルとデータセンター

空間の最適化:モジュラー設計により、高密度Cat5e/Cat6ケーブル配線を簡素化
代表的な用途:セキュリティシステム、HVAC制御、サーバーラック接続をサポート
運営上のメリット:ラベル付きDINレール構成により、迅速なトラブルシューティングと拡張性を実現

3.インフラと交通

配電： スマートグリッド技術のための信頼性の高い通信を可能にする
トランスポート・ネットワーク 信号伝達、監視、通信システムの円滑化 鉄道／道路アプリケーション

なぜそれが重要なのか： コネクタの標準化されたDINレールへの取り付け、耐環境性、モジュール性により、これらのミッションクリティカルな環境における現在の運用需要と将来の拡張ニーズの両方に独自に適しています。

結論

DINレールRJ45コネクタ 産業用および商業用ネットワークに最適で、効率性、信頼性、コスト削減を実現します。モジュール式のDINレール設計により Cat5e/Cat6配線また、過酷な条件下でも安定した信号が得られ、メンテナンスも容易です。オートメーション、スマートビルディング、データセンター、輸送システムに最適で、シームレスな接続性を提供します。

について最高品質のDINレールRJ45コネクターを選択する。 AOSI.我々は、堅牢な イーサネットターミナルモジュール 多様なニーズに合わせたソリューションを提供します。当社の製品、仕様、ケーススタディをご覧いただくか、当社の専門家にご相談ください。AOSIの信頼性が高く、将来性のあるソリューションで、お客様のネットワークを向上させましょう！
