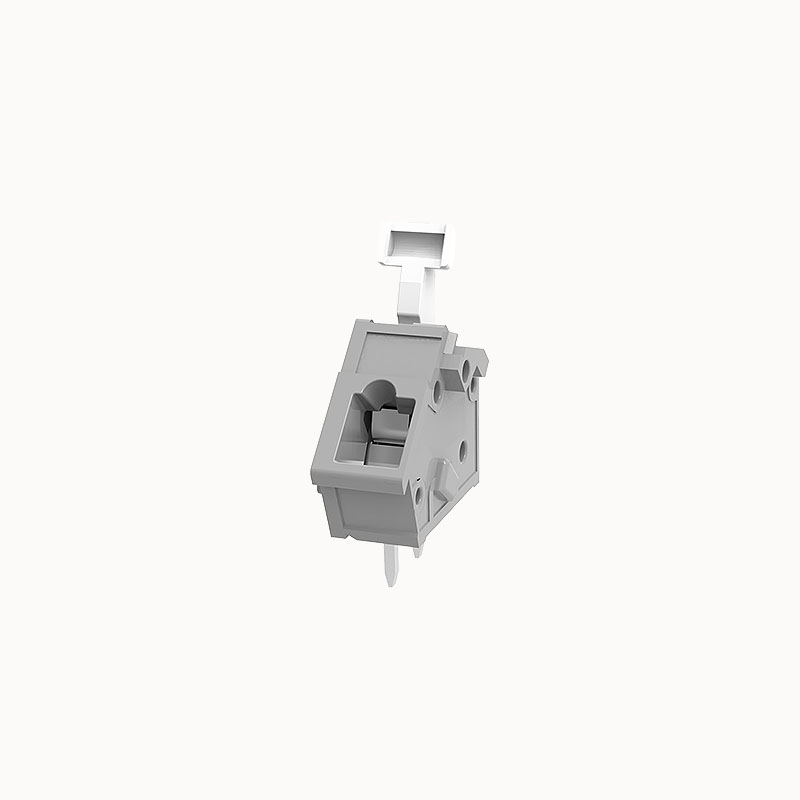

Push-in Terminal Block

Push in Terminal Block Control Cabinet Use 5.0mm Pitch

정격 전류: 15A
정격 전압: 300V
Wire range: 26-14AWG
Pitch: 5.0mm
장착: 웨이브 납땜

견적에 추가

제품 인증

피치 옵션: 5.00mm / 5.08mm

측면이 닫혀 있는 수직 플러그형 나사 단자 블록.

교체 호환성

  • Series Description: 5.0mm pitch High-Current Fixed PCB Spring Block with Push Buttons
  • Alternative Models: DG243

제품 이점

  • ☑ Push-button actuation for completely tool-free wire insertion and release.
  • ☑ Designed for high-current applications, accepting larger conductors.
  • ☑ Simplifies and accelerates the wiring process, especially in the field.

애플리케이션 시나리오

  • HVAC 시스템
  • High-current control circuits
  • Field termination panels

연결 용량

도체 단면 솔리드 0.2~2.5mm²
유연한 도체 단면 0.2~2.5mm²
AWG 28~12AWG
스트립 길이 6mm





전기 매개변수 UL

정격 전압(B) 300V
정격 전압(D) 300V
정격 전류(B) 15A
정격 전류(D) 10A





전기 파라미터 lEC

정격 전압 1000V
정격 전류 17A
정격 전압(III/2) 1000V
정격 전원 주파수 전압(1분) 3.5KV





엘템 속성

연결 방향 45°
설치 유형 PCB 용접
핀 배열 일직선으로 두 줄
연결 방법 spring-cage connection
피치 10mm
잠재력 수 2-24P
플러그 가능 여부 아니요
행 수 1





머티리얼 데이터

환경 항목 REACH/RoHS 준수
연락처 자료 구리 합금
접점 금속 표면 주석 도금
단열재 PA66
단열재 그룹 Ⅰ
가연성 등급 UL94V-0





기계적 테스트

테스트 사양 UL1059/iec60998





환경 데이터

주변 온도(작동) -40℃~105℃(경감 곡선에 따라 다름)



브랜드 AOSI
포장 단위 100
최소 주문 수량 50
제품 무게(g):
01P 1.1
02P 2.13
03P 3.12
04P 4.1
05P 5.08
06P 6.06
07P 7.05
08P 8.03
09P 9.01
10P 10
11P 10.97
12P 11.95
14P 13.92
15P 14.9
17P 16.86
36P 35.5
FS2.5-XX-500-05AOSI.pdf
PDF 다운로드
