Bloque de terminales

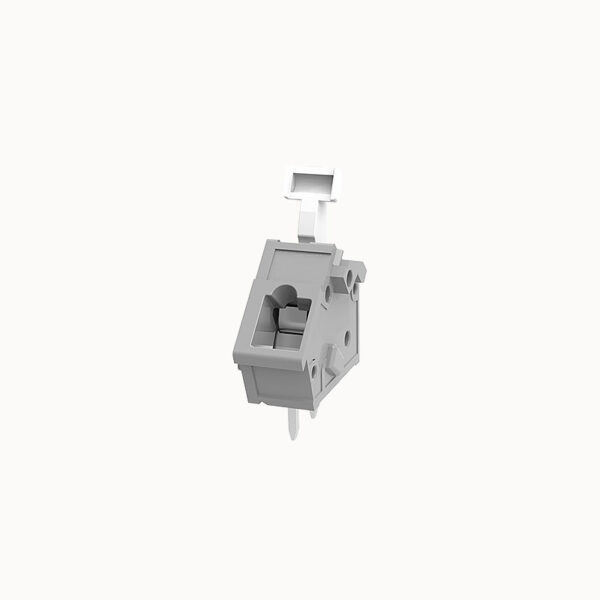

Bloque de terminales Push in Armario de control Uso 5.0mm Pitch

Corriente nominal: 15A
Tensión nominal: 300 V
Gama de cables: 26-14AWG
Paso: 5,0 mm
Montaje: Soldadura por ola

Añadir al presupuesto

Certificación de productos

Opción de lanzamiento: 5,00 mm / 5,08 mm

Bloque de terminales de tornillo enchufable vertical con lados cerrados.

Compatibilidad de recambios

  • Descripción de la serie: Bloque de resorte de PCB fijo de alta corriente y paso de 5,0 mm con pulsadores
  • Modelos alternativos: DG243

Ventajas del producto

  • ☑ Accionamiento mediante pulsador para insertar y soltar el cable sin necesidad de herramientas.
  • ☑ Diseñado para aplicaciones de alta corriente, aceptando conductores más grandes.
  • ☑ Simplifica y acelera el proceso de cableado, especialmente sobre el terreno.

Escenarios de aplicación

  • Sistemas de calefacción, ventilación y aire acondicionado
  • Circuitos de control de alta corriente
  • Paneles de terminación de campo

Capacidad de conexión

Sección transversal del conductor sólido 0,2~2,5 mm².
Sección transversal del conductor flexible 0,2~2,5 mm².
AWG 28~12AWG
Longitud de la banda 6 mm





Parámetros eléctricos UL

Tensión nominal (B) 300V
Tensión nominal (D) 300V
Corriente nominal (B) 15A
Corriente nominal (D) 10A





Parámetros eléctricos lEC

Tensión nominal 1000V
Corriente nominal 17A
Tensión nominal(III/2) 1000V
Potencia nominal frecuencia tensión(1min) 3,5KV





propiedades ltem

Dirección de conexión 45°
Tipo de instalación Soldadura de PCB
Disposición de las clavijas Doble fila en línea recta
Método de conexión conexión por resorte
Pitch 5 mm
Número de potenciales 2-24P
Conectable o no no
Número de filas 1





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto Aleación de cobre
Punto de contacto superficie metálica estañado
Materiales de aislamiento PA66
Grupo de materiales aislantes Ⅰ
Grado de inflamabilidad UL94V-0





Pruebas mecánicas

Especificación de la prueba UL1059/IEC60998





Datos medioambientales

Temperatura ambiente (funcionamiento) -40℃~105℃(dependiendo de la curva de reducción)



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
01P 1.1
02P 2.13
03P 3.12
04P 4.1
05P 5.08
06P 6.06
07P 7.05
08P 8.03
09P 9.01
10P 10
11P 10.97
12P 11.95
14P 13.92
15P 14.9
17P 16.86
36P 35.5
FS2.5-XX-500-05AOSI.pdf
Descargar PDF
