Startseite  >  Klemmenblöcke  >  Federklemmleiste  >  FS1.5-XX-508-00

PCB-Klemmleiste, 5,08 mm Rastermaß für industrielle Schaltschränke

Nennstrom: 10A
Nennspannung: 300 V
Leiterquerschnitt: 24-14 AWG
Teilung: 5,0mm/5,08mm
Montage: Wellenlöten

Produktzertifizierung

Option Stellplatz: 5.00mm / 5.08mm

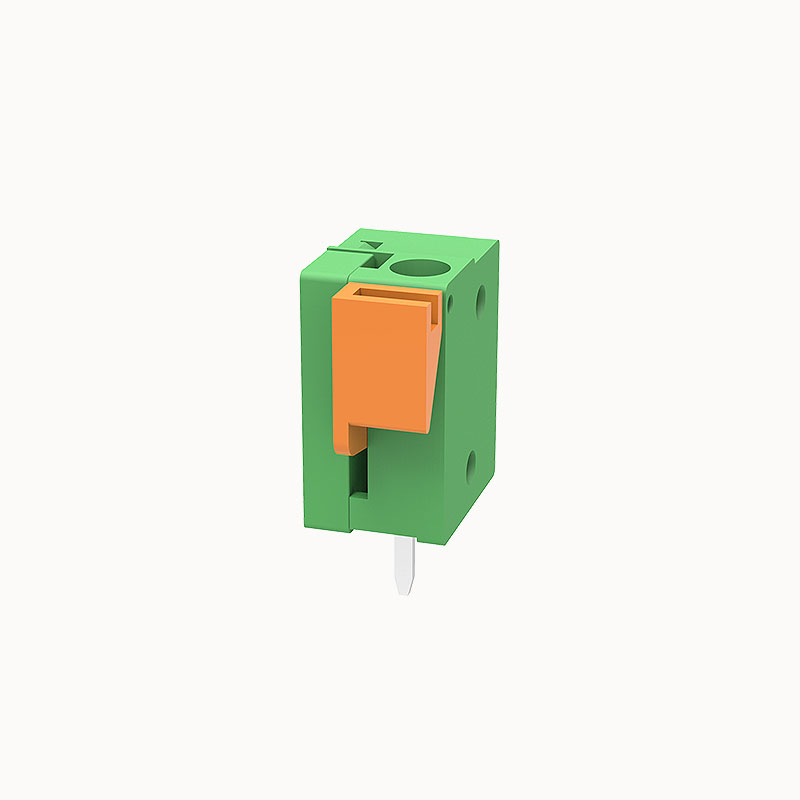

Vertikale steckbare Schraubklemme mit geschlossenen Seiten.

Ersatz Kompatibilität

  • Serienbeschreibung: 5,08mm Rastermaß steckbare Federklemme
  • Alternative Modelle: DG142V-5.08

Produktvorteile

  • ☑ Kombiniert die Flexibilität eines steckbaren Systems mit der Geschwindigkeit der Federzugverdrahtung.
  • ☑ Werkzeuglose Betätigung per Drucktaster für eine schnelle Aderanschluss.
  • ☑ Standard-Rastermaß 5,08mm für breite Kompatibilität in industriellen Anwendungen.

Anwendungsszenarien

  • SPS- und E/A-Systeme
  • Modularer Maschinenaufbau
  • Prozessleittechnik

Anschlusskapazität

Leiterquerschnitt massiv 0,2~1,5mm²
Leiterquerschnitt flexibel 0,2~1,5mm²
AWG 22~16AWG
Länge des Streifens 10mm





Elektrische Parameter UL

Nennspannung (B) 300V
Nennstrom (B) 10A





Elektrische Parameter lEC

Nennspannung 320V
Nennspannung(III/3) 250V
Nennstrom 15A
Nennspannung(III/2) 320V
Nennspannung(II/2) 630V
Bemessungsstoßspannung(III/3) 4KV
Bemessungsstoßspannung(III/2) 4KV
Bemessungsstoßspannung(II/2) 4KV





ltem-Eigenschaften

Richtung der Verbindung 90°
Art der Installation PCB-Schweißen
Anordnung der Stifte Zweireihig in einer geraden Linie
Verbindungsmethode Steckbare Federverbindung
Stellplatz 5,08 mm
Anzahl der Potenziale 2
Einsteckbar oder nicht keine
Anzahl der Zeilen 1





Angaben zum Material

Umweltbezogene Artikel Konform mit REACH/RoHS
Kontaktmaterial Kupferlegierung
Kontaktstelle Metalloberfläche verzinnt
Dämmstoffe PA66
Gruppe der Dämmstoffe Ⅰ
Entflammbarkeitsklasse UL94V-0





Mechanische Tests

Test-Spezifikation IEC60947/UL1059





Umweltdaten

Umgebungstemperatur (Betrieb) -40℃~105℃(je nach Derating-Kurve)



Marke AOSI
Packungseinheit 100
Mindestbestellmenge 50
Produktgewicht (g):
01P 1.38
02P 2.43
03P 3.49
04P 4.53
05P 5.58
06P 6.63
07P 7.67
08P 8.72
09P 9.77
10P 10.82
12P 12.92
13P 13.97
14P 15.02
15P 16.07
16P 17.16
19P 20.46
22P 23.41
23P 24.47
24P 25.51
25P 26.57
26P 27.61
29P 30.75
32P 33.9
35P 37.42
41P 43.78
48P 50.69
