Obtenir un devis
Accueil  >  Blocs terminaux  >  Bloc terminal enfichable  >  FPH1.5-XX-381-00R

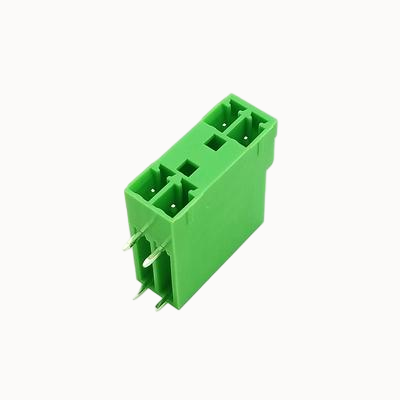

3.81mm Mating Terminal Connector | Mated Connector Design | FPH1.5-XX-381-00R

3,81 mm Connecteur à bornes mâles Conception du connecteur mâle

Courant nominal : 8 A
Tension nominale : 300 V
Pas : 3,5 mm

Ajouter au devis

Certification des produits

Compatibilité de remplacement

  • Series Description: 3.5/3.81mm pitch PCB Header (Angled)
  • Alternative Models: 15EDGRH

Avantages du produit

  • ☑ Angled pin configuration allows the mating plug to run parallel to the PCB.
  • ☑ A space-saving solution ideal for flat or slim devices.
  • ☑ Enables easy connection from the front edge of the assembly.

Scénarios d'application

  • Modules d'interface
  • Panneaux de contrôle
  • Matériel de communication


Paramètres électriques UL

Tension nominale (B) 300V
Tension nominale (D) 300V
Courant nominal (B) 8A
Courant nominal (D) 8A





Paramètres électriques lEC

Tension nominale 250V
Tension nominale (III/3) 160V
Courant nominal 8A
Tension nominale (III/2) 250V
Tension nominale(II/2) 250V
Tension de choc nominale (III/3) 2,5KV
Tension de choc nominale(III/2) 2,5KV
Tension de choc nominale(II/2) 2,5KV





Propriétés de ltem

Sens de connexion 0°
Type d'installation Soudage de circuits imprimés
Disposition des broches Double rangée en ligne droite
Pitch 3,81 mm
Nombre de potentiels 2-12P
Enfichable ou non Oui
Nombre de lignes 2





Données sur les matériaux

Éléments environnementaux Conforme à REACH/RoHS
Matériel de contact cuivre
Zone de contact surface métallique étamé
Matériaux d'isolation PA66
Couleur de la coquille vert
Groupe de matériaux isolants Ⅰ
Indice d'inflammabilité UL94V-0





Essais mécaniques

Spécification de l'essai IEC61984/ UL1059





Données environnementales

Humidité relative (stockage/transport) 30% ~ 70%
Température ambiante (assemblage) -5℃~100℃
Température ambiante (fonctionnement) -40℃~105℃(en fonction de la courbe de déclassement)
Température ambiante (stockage / transport) -40℃~70℃



Unité d'emballage 500
MOQ 30
Poids (sans emballage)

FPH1.5-XX-381-00RAOSI.pdf
Télécharger le PDF
