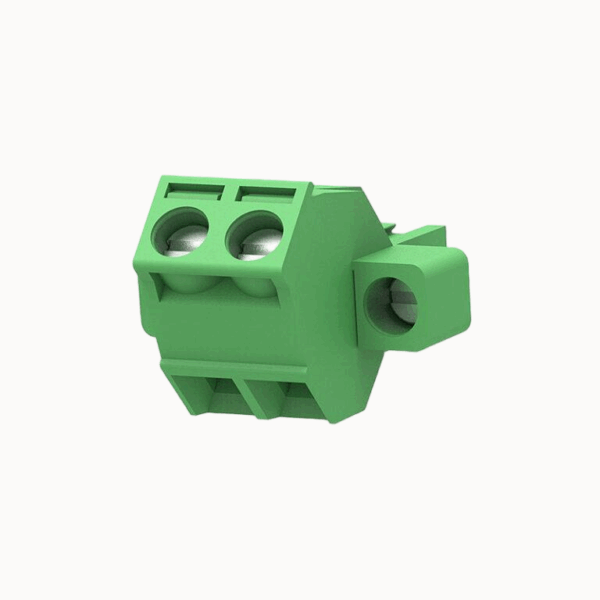

Remplacement du bornier industriel enfichable | Structure compacte du boîtier | FPC2.5-XX-508-07M

Blocs de jonction enfichables industriels de remplacement | Structure de boîtier compacte

Courant nominal : 15A
Tension nominale : 300V
Pas : 5,08 mm

Ajouter au devis

Certification des produits

Compatibilité de remplacement

  • Compatible avec : Phoenix Contact : SMSTB2.5-STF-5.08
  • Alternative à : 2EDGKLM

Avantages du produit

  • ☑ Équipé de brides à vis pour un montage sûr, améliorant la résistance aux vibrations.
  • ☑ Entrée de câble latérale pour une connexion pratique.
  • ☑ Hautement compatible avec divers modèles d'en-têtes.

Scénarios d'application

  • Équipements soumis à des vibrations mécaniques
  • Entraînements motorisés
  • Machines industrielles

Capacité de connexion

Section transversale du conducteur solide 1.0~2.5mm²
Section transversale du conducteur flexible 1.0~2.5mm²
AWG 24~12AWG
Couple 0,4N.m
Longueur de la bande 10 mm





Paramètres électriques UL

Tension nominale (B) 300V
Tension nominale (D) 300V
Courant nominal (B) 10A
Courant nominal (D) 10A





Paramètres électriques lEC

Tension nominale 250V
Courant nominal 12A
Tension nominale (III/2) 250V
Tension de choc nominale(III/2) 2KV





Propriétés de ltem

Sens de connexion 45°
Disposition des broches Une seule rangée en ligne droite
Méthode de connexion Raccordement à vis
Tournevis Tournevis à fente
filetage de la vis M2.5
Pitch 5,08 mm
Nombre de potentiels 2-12P
Enfichable ou non Oui
Nombre de lignes 1





Données sur les matériaux

Éléments environnementaux Conforme à REACH/RoHS
Matériel de contact Alliage de cuivre
Point de contact surface métallique étamé
Zone de contact surface métallique étamé
Matériaux d'isolation PA66
Groupe de matériaux isolants Ⅰ
Indice d'inflammabilité UL94V-0





Essais mécaniques

Spécification de l'essai IEC61984/ UL1059





Données environnementales

Température ambiante (fonctionnement) -40℃~105℃(en fonction de la courbe de déclassement)



Marque AOSI
Unité d'emballage 100
Quantité minimale de commande 50
Poids des produits (g) :
02P 4.2
03P 7.5
04P 8.5
05P 9
06P 11.25
08P 13.75
10P 15.8
11P 15.92
12P 20.56
15P 27.13
16P 29.07
18P 32.5
20P 37
22P 40
FPC2.5-XX-508-07MAOSI.pdf
Télécharger le PDF
