Alternative au bornier enfichable pour circuit imprimé | Montage sur rail DIN | FPC2.5-XX-500-08

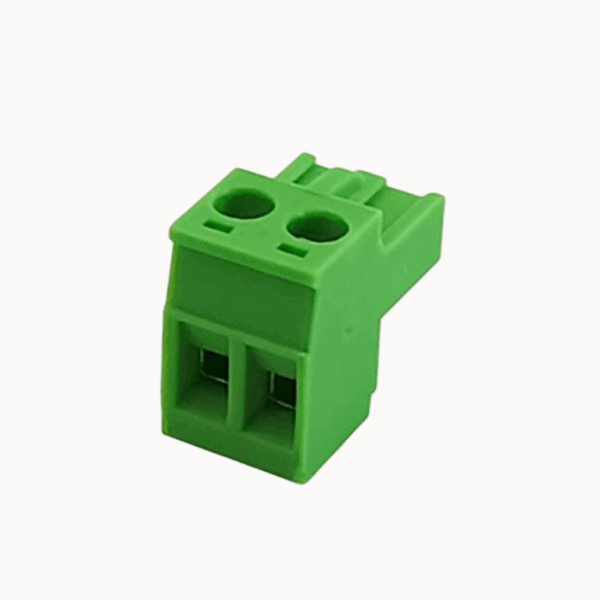

Bloc terminal enfichable pour circuit imprimé Alternative pour montage sur rail DIN

Courant nominal : 15A

Tension nominale （III/2）:300V

Pas : 5,0 mm

Couleur : vert

Surface de contact :Étain

Ajouter au devis

Certification des produits

Compatibilité de remplacement

  • Compatible avec : Phoenix Contact : MSTBT-2.5-ST
  • Alternative à : Dinkle : 5ESDT, 2EDGKF

Avantages du produit

  • ☑ Le pas compact de 5,0 mm permet d'économiser de l'espace sur la carte.
  • ☑ Conception en T avec entrée latérale du fil.
  • ☑ Boîtier robuste pour une durabilité dans les environnements industriels.

Scénarios d'application

  • Armoires de câblage haute densité
  • Matériel d'automatisation
  • Unités de distribution d'énergie

Capacité de connexion

Section transversale du conducteur solide 0,2~2,5mm²
Section transversale du conducteur flexible 0,2~2,5mm²
AWG 28~12AWG
Couple 0,5N.m
Longueur de la bande 7mm





Paramètres électriques UL

Tension nominale (B) 300V
Tension nominale (D) 300V
Courant nominal (B) 15A
Courant nominal (D) 10A





Paramètres électriques lEC

Tension nominale 320V
Courant nominal 20A
Tension nominale (III/2) 320V
Tension de choc nominale(III/2) 4KV





Propriétés de ltem

Sens de connexion 0°
Méthode de connexion Raccordement à vis
Tournevis Tournevis à fente
filetage de la vis M3
Pitch 5mm
Nombre de potentiels 2-12P
Enfichable ou non Oui
Nombre de lignes 1





Données sur les matériaux

Éléments environnementaux Conforme à REACH/RoHS
Matériel de contact Alliage de cuivre
Point de contact surface métallique étamé
Zone de contact surface métallique étamé
Matériaux d'isolation PA66
Groupe de matériaux isolants Ⅰ
Indice d'inflammabilité UL94V-0





Essais mécaniques

Spécification de l'essai IEC61984/ UL1059





Données environnementales

Température ambiante (fonctionnement) -40℃~105℃(en fonction de la courbe de déclassement)



Marque AOSI
Unité d'emballage 100
Quantité minimale de commande 50
Poids des produits (g) :
02P 2.97
03P 4.44
04P 5.91
05P 7.38
06P 8.85
07P 10.32
08P 11.79
09P 13.26
10P 14.73
16P 23.55
FPC2.5-XX-500-08AOSI.pdf
Télécharger le PDF
