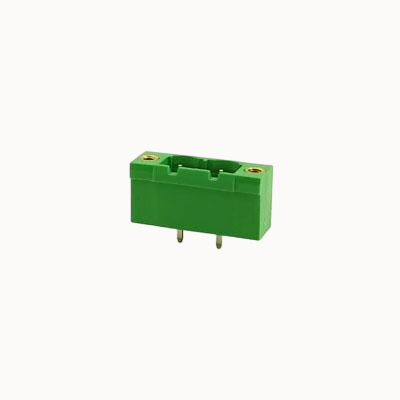

Bornier à connexion rapide | Insertion de fils sans outil | FPM2.5-XX-500-04

Bornier à connexion rapide Insertion des fils sans outil

Courant nominal : 20A
Tension nominale （Ⅲ/2）:320V
Pas : 5,0 mm
Couleur : vert
Surface de contact :Étain

Ajouter au devis

Certification des produits

Option pitch : 5.00mm / 5.08mm

Bornier à vis vertical enfichable avec côtés fermés.

Compatibilité de remplacement

  • Compatible avec : Degson 2EDGVM
  • Alternative à : Connecteurs verticaux blindés ou codés

Avantages du produit

  • ☑ Les parois latérales fermées guident l'accouplement et évitent les erreurs de brochage
  • ☑ Conception robuste pour des performances fiables en milieu industriel
  • ☑ Le pas standardisé assure une compatibilité croisée avec les collecteurs correspondants.

Scénarios d'application

  • Systèmes de contrôle des processus
  • Interfaces PLC
  • Conditionneurs d'énergie

Capacité de connexion

Tension nominale (Groupe d'utilisation B) 300V
Courant nominal (Groupe d'utilisation B) 15A
Tension nominale (utiliser le groupe D) 300V
Courant nominal (Groupe d'utilisation D) 10A





Paramètres électriques UL

Courant nominal 20A
Tension nominale (III/2) 400V
Tension de choc nominale(III/2) 4KV





Propriétés de ltem

Sens de connexion 90°
Type d'installation Soudage de circuits imprimés
Disposition des broches Une seule rangée en ligne droite
Pitch 7,5 mm
Nombre de potentiels 2-12P
Enfichable ou non Oui
Nombre de lignes 1





Données sur les matériaux

Éléments environnementaux Conforme à REACH/RoHS
Matériel de contact cuivre
Point de contact surface métallique étamé
Matériaux d'isolation PA66
Groupe de matériaux isolants Ⅰ
Indice d'inflammabilité UL94V-0





Essais mécaniques

Spécification de l'essai IEC61984/ UL1059





Données environnementales

Humidité relative (stockage/transport) 30% ~ 70%
Température ambiante (assemblage) -5℃~100℃
Température ambiante (fonctionnement) -40℃~105℃(en fonction de la courbe de déclassement)
Température ambiante (stockage / transport) -40℃~70℃



Marque AOSI
Unité d'emballage 100
Quantité minimale de commande 50
Poids des produits (g) :
02P 1.35
03P 2.25
04P 2.66
05P 3.02
06P 3.15
07P 3.75
08P 4.48
09P 5.2
10P 5.67
12P 5.85
16P 6.33
FPM2.5-XX-500-04AOSI.pdf
Télécharger le PDF
