Accueil  >  Blocs terminaux  >  Bloc terminal enfichable  >  FPM2.5-XX-508-02R

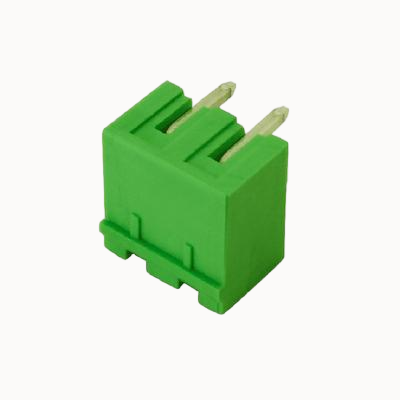

Bornier à ressort | Système de verrouillage sécurisé | FPM2.5-XX-508-02R

Système de verrouillage sécurisé du bornier à ressort

Courant nominal : 15 A
Tension nominale : 300 V
Pas : 5,08 mm

Ajouter au devis

Certification des produits

Option pitch : 5.00mm / 5.08mm

Bornier à vis enfichable à angle droit avec côtés fermés.

Compatibilité de remplacement

  • Compatible avec : Degson 2EDGRC
  • Alternative à : Blocs de jonction à angle droit avec détrompage ou dispositifs de sécurité renforcés

Avantages du produit

  • ☑ Câblage à entrée latérale avec boîtier fermé pour une connexion sûre et discrète
  • ☑ L'accouplement guidé réduit les erreurs de brochage et protège les contacts
  • ☑ Le raccord à vis éprouvé garantit une fiabilité à long terme

Scénarios d'application

  • Servomoteurs
  • Armoires de commande
  • Équipement de mesure et d'essai

Capacité de connexion

Tension nominale (B) 300V
Tension nominale (D) 300V
Courant nominal (B) 15A
Courant nominal (D) 10A





Paramètres électriques UL

Tension nominale 400V
Courant nominal 20A
Tension nominale (III/2) 400V
Tension de choc nominale(III/2) 2,5KV





Paramètres électriques lEC

Sens de connexion 0°
Type d'installation Soudage de circuits imprimés
Disposition des broches Une seule rangée en ligne droite
Pitch 7,5 mm
Nombre de potentiels 2-12P
Enfichable ou non Oui
Nombre de lignes 1





Propriétés de ltem

Éléments environnementaux Conforme à REACH/RoHS
Matériel de contact cuivre
Zone de contact surface métallique étamé
Matériaux d'isolation PA66
Groupe de matériaux isolants Ⅰ
Indice d'inflammabilité UL94V-0





Données sur les matériaux

Spécification de l'essai IEC61984/ UL1059





Essais mécaniques

Température ambiante (fonctionnement) -40℃~105℃(en fonction de la courbe de déclassement)



Marque AOSI
Unité d'emballage 100
Quantité minimale de commande 50
Poids des produits (g) :
02P 0.81
03P 1.16
04P 1.51
05P 1.89
06P 2.21
07P 2.54
08P 2.9
09P 3.25
10P 3.6
11P 3.95
12P 4.3
13P 4.65
14P 5
15P 5.35
16P 5.7
17P 6.04
18P 6.38
19P 6.73
20P 7.11
21P 7.45
22P 7.8
23P 8.14
24P 8.49
FPM2.5-XX-508-02RAOSI.pdf
Télécharger le PDF
