Home  >  Blocs terminaux  >  Bornier à ressort  >  FS2.5-XX-750-06

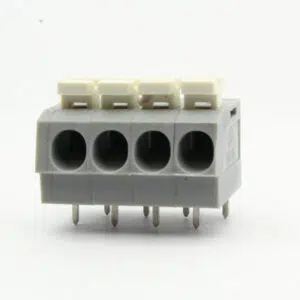

Spring Terminal Block

Spring Terminal Block Secure Connection Quick Wiring

Rated current: 12A
Rated voltage: 300V
Wire range: 20-12AWG
Pitch: 7.5mm
Montage : Soudure à la vague

Ajouter au devis

Certification des produits

Compatibilité de remplacement

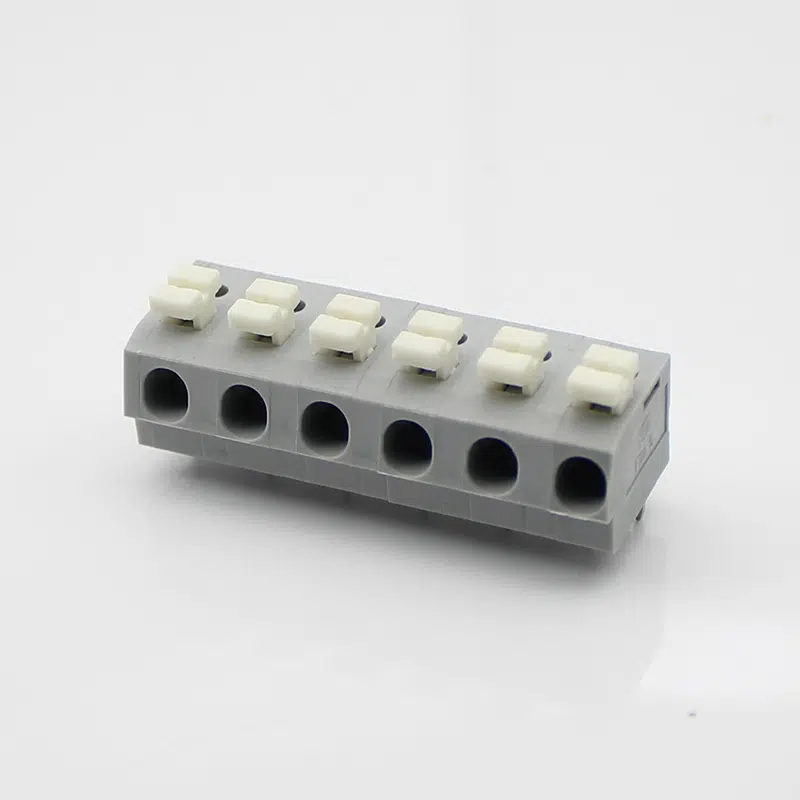

  • General Type: 7.5mm pitch Fixed PCB Spring Block with Push Buttons
  • Alternative Models: DG202

Avantages du produit

  • ☑ Push-button actuation enables completely tool-free wire connection and release.
  • ☑ Large 7.5mm pitch is ideal for power applications.
  • ☑ Accelerates installation and maintenance time significantly.

Scénarios d'application

  • Systèmes CVC
  • Field-wired devices
  • Power distribution panels

Capacité de connexion

AWG 18~3AWG
Couple 7.9N.m





Paramètres électriques UL

Tension nominale (B) 600V
Tension nominale (C) 600V
Tension nominale (D) 600V
Courant nominal (B) 115A
Courant nominal (D) 5A
Courant nominal (C) 115A





Propriétés de ltem

Type d'installation Soudage de circuits imprimés
Méthode de connexion Raccordement à vis
Tournevis Phillips screwdriver
filetage de la vis M6
Pitch 7,5 mm
Nombre de potentiels 2-24P
Enfichable ou non non
Nombre de lignes 1





Données sur les matériaux

Éléments environnementaux Conforme à REACH/RoHS
Matériel de contact cuivre
Point de contact surface métallique étamé
Matériaux d'isolation PBT
Groupe de matériaux isolants Ⅲa
Indice d'inflammabilité UL94V-0





Essais mécaniques

Spécification de l'essai UL1059





Données environnementales

Température ambiante (fonctionnement) -40℃~120℃(en fonction de la courbe de déclassement)



Marque AOSI
Unité d'emballage 100
Quantité minimale de commande 50
Poids des produits (g) :
01P 1.51
02P 2.54
03P 3.81
04P 5.08
05P 6.35
06P 7.61
08P 10.15
09P 11.42
10P 12.69
FS2.5-XX-750-06AOSI.pdf
Télécharger le PDF
