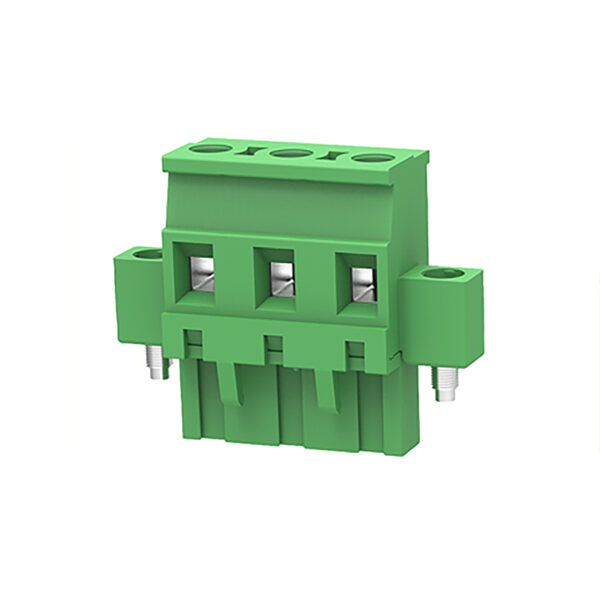

Multi-pin Plug in Terminal Block | Direct From Manufacturer | FPC2.5-XX-750-03M

Multi-pin Plug in Terminal Block Direct From Manufacturer

,Rated current:15A
Rated voltage (III/2):300V
passo: 7,5 mm
Color:green
Superficie di contatto: stagno

Aggiungi al preventivo

Certificazione del prodotto

Compatibilità della sostituzione

  • General Type: 7.5mm double-level power series with mounting flange
  • Alternative Models: 2EDGKAM

Vantaggi del prodotto

  • ☑ Combines high connection density with the mechanical stability of screw flanges.
  • ☑ Ideal for power applications subject to movement or vibration.
  • ☑ Provides a secure, fixed connection point on a device chassis or panel.

Scenari di applicazione

  • Robotics and automation
  • Elettronica per veicoli pesanti
  • Power control units

Capacità di connessione

Sezione del conduttore solido 1,0~2,5 mm²
Sezione del conduttore flessibile 1,0~2,5 mm²
AWG 28~12AWG
Lunghezza della striscia 7mm





Parametri elettrici UL

Tensione nominale (B) 300V
Tensione nominale (D) 300V
Corrente nominale (B) 15A
Corrente nominale (D) 10A





Parametri elettrici lEC

Tensione nominale 320V
Corrente nominale 18A
Tensione nominale (III/2) 320V
Tensione nominale di sovratensione(III/2) 4KV





Proprietà ltem

Direzione del collegamento 90°
Metodo di connessione Collegamento a vite
Cacciavite Cacciavite a taglio
filettatura della vite M3
Piazzola 7,5 mm
Numero di potenziali 2-12P
Collegabile o meno Sì
Numero di righe 1





Dati del materiale

Articoli ambientali Conforme a REACH/RoHS
Materiale di contatto Lega di rame
Punto di contatto superficie metallica stagnato
Zona di contatto superficie metallica stagnato
Materiali isolanti PA66
Gruppo di materiali isolanti Ⅰ
Grado di infiammabilità UL94V-0





Test meccanici

Specifiche del test IEC61984/ UL1059





Dati ambientali

Temperatura ambiente (funzionamento) -40℃~105℃ (a seconda della curva di declassamento)



Marchio AOSI
Unità di imballaggio 100
Quantità minima ordinabile 50
Peso dei prodotti (g):
04P 8.712
06P 12.864
09P 20.147
12P 26.429
FPC2.5-XX-750-03MAOSI.pdf
Scaricamento PDF
