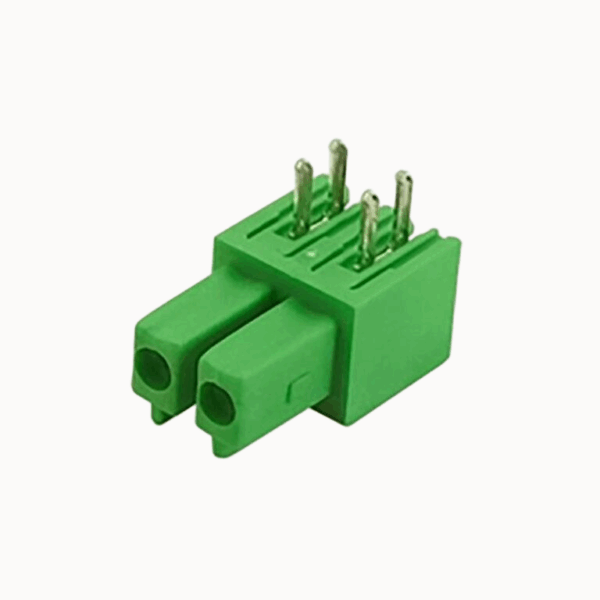

PCB Pluggable Terminal Block Pair | Secure Interlock System | FPM1.5-XX-381-07R

PCB Pluggable Terminal Block Pair Secure Interlock System

Corrente nominale: 8A
Tensione nominale: 300 V
Passo: 3,81 mm

Aggiungi al preventivo

Certificazione del prodotto

Opzione piazzola: 3,50 mm / 3,81 mm

Compatibilità della sostituzione

  • Compatible with: Degson 15EDGA
  • Alternative to: Conventional right-angle plug-in connectors

Vantaggi del prodotto

  • ☑ Side-entry wiring saves vertical board space
  • ☑ Pluggable for easy and rapid connections
  • ☑ Compact footprint for high-density PCBs

Scenari di applicazione

  • PLC I/O modules
  • Instrumentation devices
  • Telecommunication hardware


Parametri elettrici UL

Tensione nominale (B) 300V
Corrente nominale (B) 8A





Parametri elettrici lEC

Tensione nominale 250V
Tensione nominale (III/3) 160V
Corrente nominale 7A
Tensione nominale (III/2) 250V
Tensione nominale (II/2) 320V
Tensione nominale di sovratensione (III/3) 2,5KV
Tensione nominale di sovratensione(III/2) 2,5KV
Tensione nominale di sovratensione(II/2) 2,5KV





Proprietà ltem

Direzione del collegamento 0°
Tipo di installazione Saldatura di PCB
Disposizione dei pin Doppia fila in linea retta
Piazzola 3,5 mm
Numero di potenziali 2-12P
Collegabile o meno Sì
Numero di righe 1





Dati del materiale

Articoli ambientali Conforme a REACH/RoHS
Materiale di contatto Lega di rame
Zona di contatto superficie metallica stagnato
Materiali isolanti PA66
Gruppo di materiali isolanti Ⅰ
Grado di infiammabilità UL94V-0





Test meccanici

Specifiche del test IEC61984/ UL1059





Dati ambientali

Temperatura ambiente (funzionamento) -40℃~105℃ (a seconda della curva di declassamento)



Marchio AOSI
Unità di imballaggio 100
Quantità minima ordinabile 50
Peso dei prodotti (g):
02P 0.64
03P 0.9
04P 1.21
05P 1.51
06P 1.8
07P 2.11
08P 2.41
09P 2.71
10P 3.01
12P 3.6
13P 3.91
14P 4.22
15P 4.52
16P 4.81
18P 5.41
20P 6.02
FPM1.5-XX-381-07RAOSI.pdf
Scaricamento PDF
