Push-in Terminal Block Replace to WAGO

Push in Terminal Block Replace to WAGO Power Distribution Use

Rated current: 5 A
Tensione nominale: 300 V
Wire range: 22-18 AWG
Passo: 3,5 mm

Aggiungi al preventivo

Certificazione del prodotto

Compatibilità della sostituzione

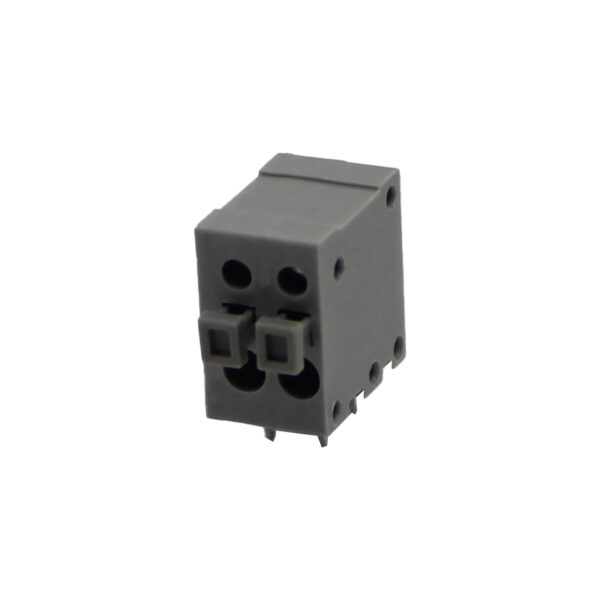

  • Series Description: 3.5mm pitch Fixed PCB Spring Terminal Block (Angled)
  • Alternative Models: DG211R

Vantaggi del prodotto

  • ☑ Angled wire entry at 45 degrees for comfortable and convenient wiring.
  • ☑ Clear view of the clamping unit during wiring.
  • ☑ Combines proven spring connection with an ergonomic design.

Scenari di applicazione

  • Industrial interfaces
  • Frequency converters
  • Sistemi di gestione degli edifici

Capacità di connessione

Sezione del conduttore solido 0.2~0.5mm²
Sezione del conduttore flessibile 0.2~0.5mm²
AWG 28~20AWG
Lunghezza della striscia 9 mm







Parametri elettrici UL

Tensione nominale (B) 150V
Corrente nominale (B) 5A





Parametri elettrici lEC

Tensione nominale 160V
Tensione nominale (III/3) 160V
Corrente nominale 3A
Tensione nominale (III/2) 160V
Tensione nominale (II/2) 320V
Tensione nominale di sovratensione (III/3) 2,5KV
Tensione nominale di sovratensione(III/2) 2,5KV
Tensione nominale di sovratensione(II/2) 2,5KV







Proprietà ltem

Direzione del collegamento 0°
Tipo di installazione Saldatura di PCB
Disposizione dei pin Doppia fila in linea retta
Metodo di connessione Attacco a molla push-in
Piazzola 3,5 mm
Numero di potenziali 2-24P
Collegabile o meno no
Numero di righe 1







Dati del materiale

Articoli ambientali Conforme a REACH/RoHS
Materiale di contatto Lega di rame
Punto di contatto superficie metallica stagnato
Materiali isolanti PA66
Gruppo di materiali isolanti Ⅰ
Grado di infiammabilità UL94V-0





Test meccanici

Specifiche del test IEC60947/UL1059







Dati ambientali

Temperatura ambiente (funzionamento) -40℃~105℃ (a seconda della curva di declassamento)



Marchio AOSI
Unità di imballaggio 100
Quantità minima ordinabile 50
Peso dei prodotti (g):
02P 1.28
03P 1.77
04P 2.33
05P 2.92
06P 3.44
07P 3.91
08P 4.47
09P 5.02
10P 5.58
11P 6.14
12P 6.75
16P 8.93
FS1.5-XX-350-03AOSI.pdf
Scaricamento PDF
