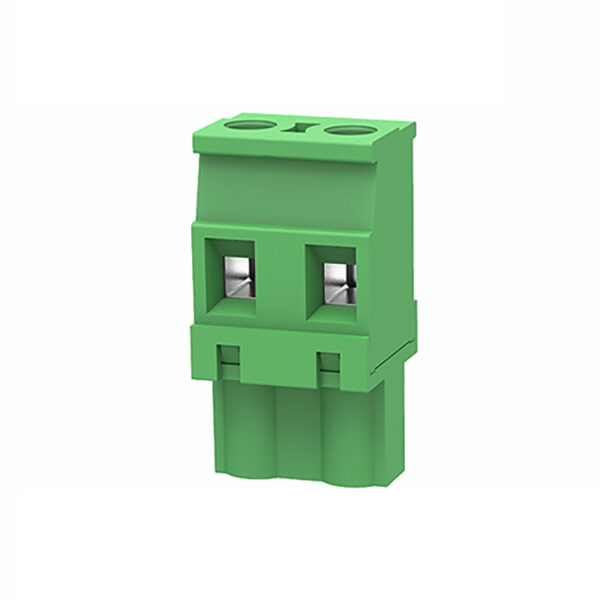

Secure Locking Plug in Terminal Block | Reliable Panel Mounting | FPC2.5-XX-750-05

Secure Locking Plug in Terminal Block Reliable Panel Mounting

Rated current:15A
Rated voltage (III/2):300V
passo: 7,5 mm
Color:green
Superficie di contatto: stagno

Aggiungi al preventivo

Product Model

FPC2.5-XX-762-05

Certificazione del prodotto

Compatibilità della sostituzione

  • Series Description: 7.50/7.62mm pitch vertical entry pluggable series
  • Alternative Models: 2EDGKB

Vantaggi del prodotto

  • ☑ Vertical (top) wire entry allows for high-density placement of plugs side-by-side.
  • ☑ Easy wire access from above, convenient for maintenance.
  • ☑ Wide pitch for high-power connections.

Scenari di applicazione

  • Switchgear and control panels
  • Power distribution units (PDUs)
  • Instrumentation panels

Capacità di connessione

Sezione del conduttore solido 0,2~2,5 mm²
Sezione del conduttore flessibile 0,2~2,5 mm²
feeler gauge a x b／diameter 2.8mm x2.4mm/2.5mm
AWG 30~12AWG
Coppia 0,5N.m
Lunghezza della striscia 7 mm





Parametri elettrici UL

Tensione nominale (B) 600V
Tensione nominale (C) 600V
Corrente nominale (B) 15A
Corrente nominale (C) 15A





Parametri elettrici lEC

Tensione nominale 1000V
Tensione nominale (III/3) 1000V
Corrente nominale 18A
Tensione nominale (III/2) 1000V
Tensione nominale (II/2) 1000V
Tensione nominale di sovratensione (III/3) 8KV
Tensione nominale di sovratensione(III/2) 8KV
Tensione nominale di sovratensione(II/2) 8KV





Proprietà ltem

Direzione del collegamento 90°
Disposizione dei pin Singola fila in linea retta
Metodo di connessione Collegamento a vite
Cacciavite Cacciavite a taglio
filettatura della vite M3
Piazzola 7,5 mm
Numero di potenziali 2-12P
Collegabile o meno Sì
Numero di righe 1





Dati del materiale

Articoli ambientali Conforme a REACH/RoHS
Materiale di contatto Lega di rame
Punto di contatto superficie metallica stagnato
Zona di contatto superficie metallica stagnato
Materiali isolanti PA66
Colore della conchiglia verde
Gruppo di materiali isolanti Ⅰ
Grado di infiammabilità UL94V-0





Test meccanici

Specifiche del test IEC61984/ UL1059





Dati ambientali

Temperatura ambiente (funzionamento) -40℃~105℃ (a seconda della curva di declassamento)



Marchio AOSI
Unità di imballaggio 100
Quantità minima ordinabile 50
Peso dei prodotti (g):
02P 4.346
03P 6.832
04P 8.764
06P 12.121
08P 18.572
FPC2.5-XX-750-05AOSI.pdf
Scaricamento PDF
