Casa  >  Morsettiere  >  Morsettiera a innesto  >  FPM2.5-XX-762-02

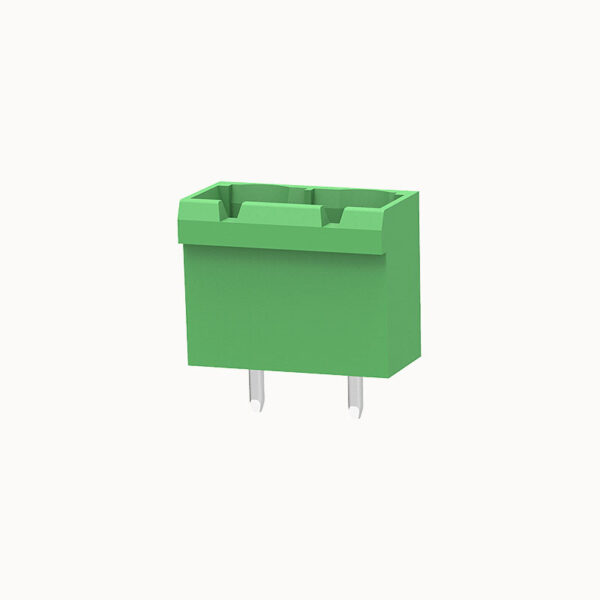

Tool-free Plug in Connector | Tool-Free Insertion | FPM2.5-XX-762-02

Tool-free Plug in Connector Tool-Free Insertion

Corrente nominale: 16A
Tensione nominale: 300
Pitch:7.62mm

Aggiungi al preventivo

Certificazione del prodotto

Compatibilità della sostituzione

  • Series Description: 7.50/7.62mm pitch vertical entry Push-in power plug
  • Alternative Models: 2EDGVC

Vantaggi del prodotto

  • ☑ Vertical (top) wire entry is ideal for saving depth and allows for side-by-side plug placement.
  • ☑ Easy access to connection points from above.
  • ☑ Tool-free wiring for high-power cables.

Scenari di applicazione

  • Switchgear
  • Power distribution units (PDUs)
  • Control cabinets with limited depth


Parametri elettrici UL

Tensione nominale (B) 300V
Tensione nominale (D) 300V
Corrente nominale (B) 15A
Corrente nominale (D) 10A





Parametri elettrici lEC

Tensione nominale 320V
Corrente nominale 20A
Tensione nominale (III/2) 320V
Tensione nominale di sovratensione(III/2) 4KV





Proprietà ltem

Direzione del collegamento 90°
Tipo di installazione Saldatura di PCB
Disposizione dei pin Singola fila in linea retta
Piazzola 5 mm
Numero di potenziali 2-12P
Collegabile o meno Sì
Numero di righe 1





Dati del materiale

Articoli ambientali Conforme a REACH/RoHS
Materiale di contatto rame
Zona di contatto superficie metallica stagnato
Materiali isolanti PA66
Gruppo di materiali isolanti Ⅰ
Grado di infiammabilità UL94V-0





Test meccanici

Specifiche del test IEC61984/ UL1059





Dati ambientali

Temperatura ambiente (funzionamento) -40℃~105℃ (a seconda della curva di declassamento)



Marchio AOSI
Unità di imballaggio 100
Quantità minima ordinabile 50
Peso dei prodotti (g):
02P 1.09
03P 1.5
04P 1.91
05P 2.39
06P 2.73
07P 3.14
08P 3.55
09P 3.94
10P 4.37
11P 4.75
12P 5.17
FPM2.5-XX-762-02AOSI.pdf
Scaricamento PDF
