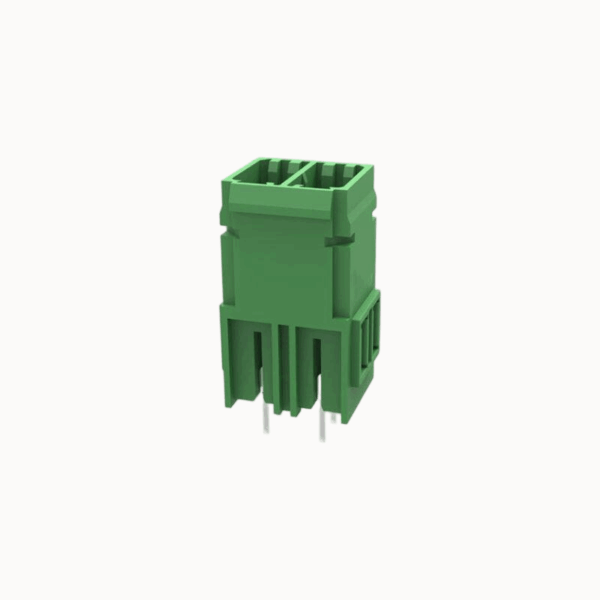

オス基板コネクタ｜メーカー直送｜FPM4-XX-762-01

メーカー直送オスPcbコネクタ

定格電流：41A
定格電圧（III/2）：300V
ピッチ：7.62mm
カラー：グリーン
接触面：錫

モデル

ポジション

見積りに追加

製品認証

交換互換性

機能タイプ7.62mmピッチ大電流逆押しプラグ
代替モデル5EDGVHC

製品の利点

☑ 反転設計により、ハイパワーで工具不要の電線対電線の接続が可能。
☑ 対応するプラグと嵌合し、堅牢でフレキシブルな電源リンクを構築。
☑ 大電流ケーブルの切断ポイントの作成に最適。

アプリケーション・シナリオ

ケーブル間電源延長
パネル・フィードスルー・アプリケーション
モジュール式電源システム

電気パラメータ UL

定格電圧 (B)	300V
定格電圧 (D)	300V
定格電流 (B)	8A
定格電流 (D)	8A
定格電流 (C)	8A

電気パラメーター lEC

定格電圧	200V
定格電圧(III/3)	200V
定格電流	9.5A
定格電圧(III/2)	200V
定格電圧(II/2)	400V
定格サージ電圧(III/3)	2.5KV
定格サージ電圧(III/2)	2.5KV
定格サージ電圧(II/2)	2.5KV

ltemプロパティ

接続方向	90°
設置タイプ	PCB溶接
ピン配列	直線二列
ピッチ	7.62mm
ポテンシャル数	2-12P
プラグ可能かどうか	はい
行数	2

材料データ

環境項目	REACH/RoHS対応
接触材料	銅
接点金属表面	錫メッキ
断熱材	耐高温素材
断熱材グループ	Ⅲa
難燃性	UL94V-0

機械試験

テスト仕様

iec61984/ ul1059

環境データ

相対湿度（保管/輸送）	30% ~ 70%
周囲温度（組み立て）	-5℃~100℃
周囲温度（動作時）	-30℃~120℃（ディレーティングカーブによる）
周囲温度（保管／輸送）	-40℃~70℃

ブランド	AOSI
梱包ユニット	100
最低発注量	50

製品重量(g)：
02P	4.28
03P	6.16
04P	8.03
