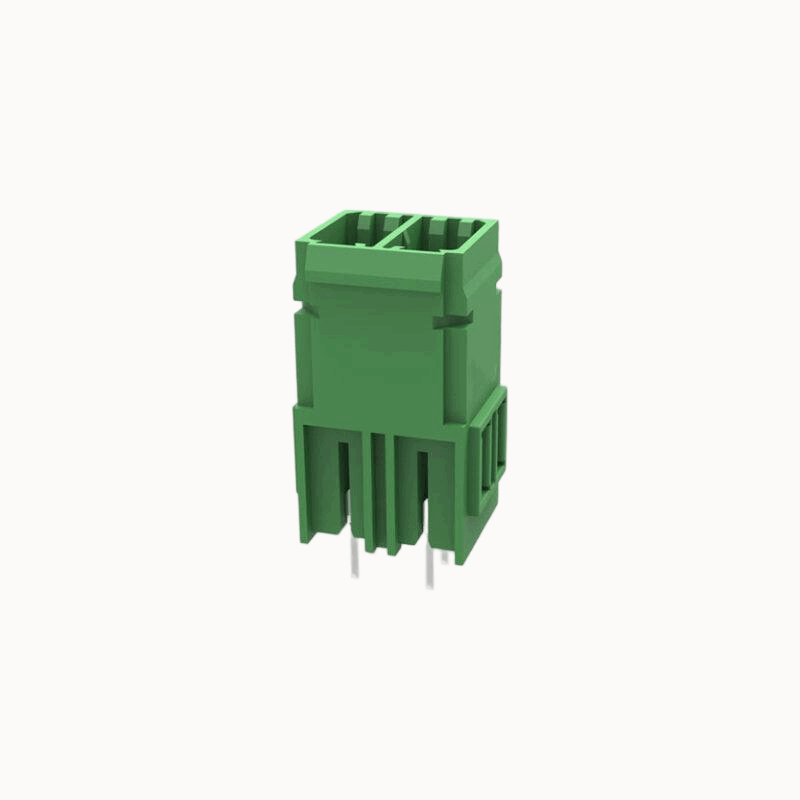

수 PCB 커넥터 | 제조업체 직송 | FPM4-XX-762-01

제조업체에서 직접 공급하는 수 PCB 커넥터

정격 전류: 41A
정격 전압(III/2): 300V
피치:7.62mm
색상: 녹색
접촉면 : 주석

모델

위치

견적에 추가

제품 인증

교체 호환성

기능적 유형: 7.62mm 피치 고전류 인버티드 푸시인 플러그
대체 모델: 5EDGVHC

제품 이점

☑ 반전 설계로 도구 없이도 고전력 전선 간 연결이 가능합니다.
☑ 해당 플러그와 결합하여 견고하고 유연한 전원 링크를 만들 수 있습니다.
☑ 고전류 케이블에서 분리 지점을 만드는 데 이상적입니다.

애플리케이션 시나리오

케이블 대 케이블 전원 연장
패널 피드스루 애플리케이션
모듈형 전력 시스템

전기 매개변수 UL

정격 전압(B)	300V
정격 전압(D)	300V
정격 전류(B)	8A
정격 전류(D)	8A
정격 전류(C)	8A

전기 파라미터 lEC

정격 전압	200V
정격 전압(III/3)	200V
정격 전류	9.5A
정격 전압(III/2)	200V
정격 전압(II/2)	400V
정격 서지 전압(III/3)	2.5KV
정격 서지 전압(III/2)	2.5KV
정격 서지 전압(II/2)	2.5KV

엘템 속성

연결 방향	90°
설치 유형	PCB 용접
핀 배열	일직선으로 두 줄
피치	7.62mm
잠재력 수	2-12P
플러그 가능 여부	예
행 수	2

머티리얼 데이터

환경 항목	REACH/RoHS 준수
연락처 자료	구리
접점 금속 표면	주석 도금
단열재	고온 내성 소재
단열재 그룹	Ⅲa
가연성 등급	UL94V-0

기계적 테스트

테스트 사양

IEC61984/ UL1059

환경 데이터

상대 습도(보관/운송)	30% ~ 70%
주변 온도(조립)	-5℃~100℃
주변 온도(작동)	-30℃~120℃(경감 곡선에 따라 다름)
주변 온도(보관/운송)	-40℃~70℃

브랜드	AOSI
포장 단위	100
최소 주문 수량	50

제품 무게(g):
02P	4.28
03P	6.16
04P	8.03

FPM4-XX-762-01AOSI.pdf
