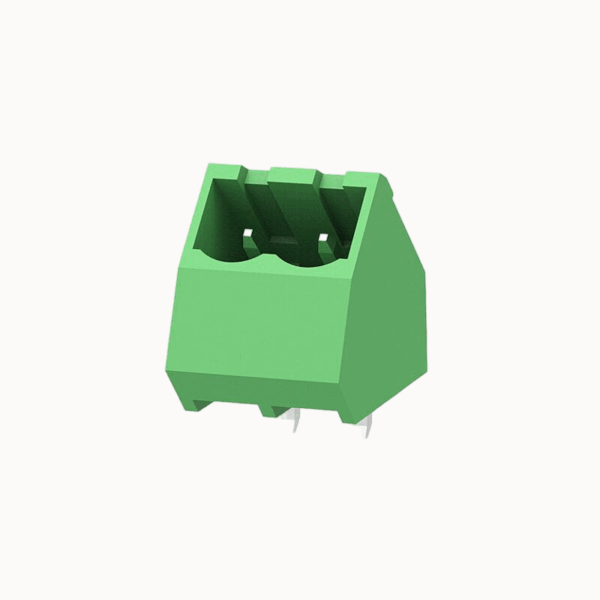

Ficha de ligação rápida em bloco de terminais | Montagem em painel | FPM2.5-XX-508-13

Ficha de ligação rápida em bloco de terminais montável em painel

Corrente nominal: 15A
Tensão nominal: 300 V
Passo: 5,08 mm

Adicionar à cotação

Certificação de produtos

Compatibilidade de substituição

  • Descrição da série: Ficha de encaixe de 5,00/5,08 mm com botões codificados por cores
  • Modelos alternativos: 2EDGLC

Vantagens do produto

  • ☑ Os botões de acionamento com código de cores ajudam a evitar erros de ligação.
  • ☑ Permite a identificação rápida e intuitiva dos pontos de ligação.
  • ☑ A ligação Push-in sem ferramentas simplifica o processo de cablagem.

Cenários de aplicação

  • Sistemas de controlo de processos
  • Circuitos de segurança
  • Painéis de instrumentação complexos


Parâmetros eléctricos UL

Tensão nominal (B) 300V
Tensão nominal (D) 300V
Corrente nominal (B) 15A
Corrente nominal (D) 10A





Parâmetros eléctricos lEC

Tensão nominal 320V
Corrente nominal 20A
Tensão nominal (III/2) 320V
Tensão nominal de pico (III/2) 4KV





ltem propriedades

Direção da ligação 45°
Tipo de instalação Soldadura de PCB
Disposição dos pinos Linha única em linha reta
Passo 5,08 mm
Número de potenciais 2-12P
Conectável ou não Sim
Número de linhas 1





Dados do material

Artigos ambientais Em conformidade com REACH/RoHS
Material de contacto cobre
Superfície metálica da zona de contacto estanhado
Materiais de isolamento PA66
Grupo de materiais de isolamento Ⅰ
Classificação de inflamabilidade UL94V-0





Ensaios mecânicos

Especificação de ensaio IEC61984/ UL1059





Dados ambientais

Temperatura ambiente (funcionamento) -40℃~105℃(dependendo da curva de desclassificação)



Marca AOSI
Unidade de embalagem 100
Quantidade mínima de encomenda 50
Peso do produto (g):
02P 1.16
03P 1.75
04P 2.33
05P 2.8
06P 3.39
08P 4.77
09P 5.53
10P 5.97
16P 9.3
FPM2.5-XX-508-13AOSI.pdf
Descarregar PDF
