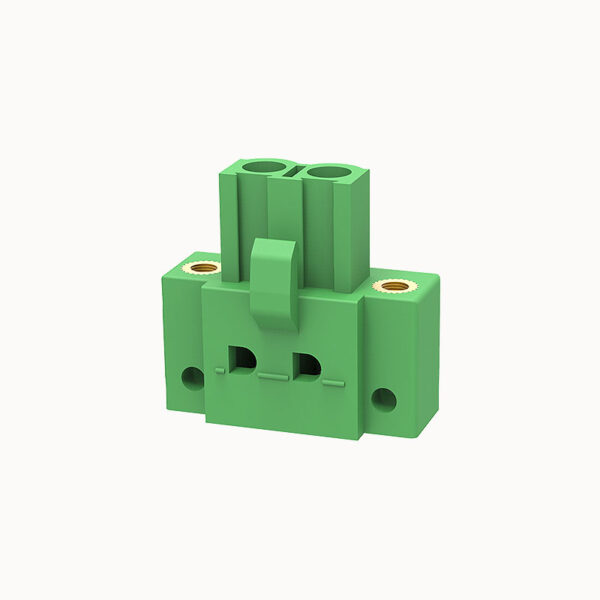

Bloc terminal enfichable haute densité | Conception compacte | FPM2.5-XX-508-08R

Bloc terminal enfichable haute densité Conception compacte

Courant nominal : 15A
Tension nominale : 300 V

Ajouter au devis

Modèle de produit

FPM2.5-XX-508-08R

Certification des produits

Compatibilité de remplacement

  • Type fonctionnel : fiche à insertion directe à double niveau au pas de 5,08 mm avec leviers de déverrouillage
  • Modèles alternatifs : 2EDGBM

Avantages du produit

  • ☑ Conception double niveau haute densité avec la commodité des leviers de déverrouillage sans outil.
  • ☑ Chaque point de connexion peut être ouvert facilement sans outil spécial.
  • ☑ La solution ultime pour économiser de l'espace et faciliter l'utilisation.

Scénarios d'application

  • Câblage de machines complexes
  • Automatisation et robotique avancées
  • Panneaux de brassage haute densité


Paramètres électriques UL

Tension nominale (B) 300V
Tension nominale (D) 300V
Courant nominal (B) 15A
Courant nominal (D) 10A





Paramètres électriques lEC

Tension nominale 320V
Courant nominal 20A
Tension nominale (III/2) 320V
Tension de choc nominale(III/2) 4KV





Propriétés de ltem

Sens de connexion 90°
Type d'installation Soudage de circuits imprimés
Disposition des broches Double rangée en ligne droite
Pitch 5,08 mm
Nombre de potentiels 2-12P
Enfichable ou non Oui
Nombre de lignes 1





Données sur les matériaux

Éléments environnementaux Conforme à REACH/RoHS
Matériel de contact Alliage de cuivre
Zone de contact surface métallique étamé
Matériaux d'isolation PA66
Groupe de matériaux isolants Ⅰ
Indice d'inflammabilité UL94V-0





Essais mécaniques

Spécification de l'essai IEC61984/ UL1059





Données environnementales

Température ambiante (fonctionnement) -40℃~105℃(en fonction de la courbe de déclassement)



Unité d'emballage 500
MOQ 30
Poids (sans emballage)

FPM2.5-XX-508-08RAOSI.pdf
Télécharger le PDF
