Accueil  >  Blocs terminaux  >  Bornier à ressort  >  FS1.5-XX-508-01

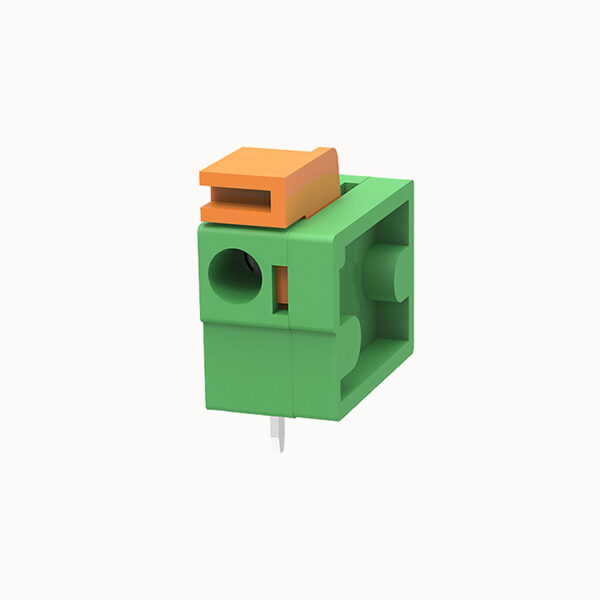

Bornier à ressort

Borne à ressort à câblage rapide pour systèmes d'automatisation

Courant nominal : 10 A
Tension nominale : 300 V
Plage de fils : 24-14 AWG
Pas : 5.0mm/5.08mm
Montage : Soudure à la vague

Ajouter au devis

Certification des produits

Compatibilité de remplacement

  • Type fonctionnel : borne à ressort enfichable inversée, pas de 5,08 mm
  • Modèles alternatifs : DG142R

Avantages du produit

  • ☑ La conception à fiche inversée permet des connexions fil à fil rapides et faciles.
  • ☑ S'associe aux fiches correspondantes pour créer une connexion complète et flexible.
  • ☑ La connexion à cage à ressort garantit une liaison fiable et résistante aux vibrations.

Scénarios d'application

  • Prolongements câble à câble
  • Applications de traversée de panneau
  • Connexions à conducteur volant

Capacité de connexion

Section transversale du conducteur solide 0,2~1,5mm²
Section transversale du conducteur flexible 0,2~1,5mm²
AWG 22~16AWG
Longueur de la bande 10 mm





Paramètres électriques UL

Tension nominale (B) 300V
Tension nominale (C) 300V
Tension nominale (D) 300V
Courant nominal (B) 10A
Courant nominal (D) 10A
Courant nominal (C) 10A





Paramètres électriques lEC

Tension nominale 250V
Courant nominal 15A
Tension nominale (III/2) 250V
Tension de choc nominale(III/2) 2KV





Propriétés de ltem

Sens de connexion 0°
Type d'installation Soudage de circuits imprimés
Disposition des broches Double rangée en ligne droite
Méthode de connexion Raccordement à ressort Push-in
Pitch 5,08 mm
Nombre de potentiels 2-24P
Enfichable ou non non
Nombre de lignes 1





Données sur les matériaux

Éléments environnementaux Conforme à REACH/RoHS
Matériel de contact Alliage de cuivre
Point de contact surface métallique étamé
Matériaux d'isolation PA66
Groupe de matériaux isolants Ⅰ
Indice d'inflammabilité UL94V-0





Essais mécaniques

Spécification de l'essai UL1059/IEC60998





Données environnementales

Température ambiante (fonctionnement) -40℃~105℃(en fonction de la courbe de déclassement)



Marque AOSI
Unité d'emballage 100
Quantité minimale de commande 50
Poids des produits (g) :
01P 1.28
02P 2.33
03P 3.37
04P 4.42
05P 5.46
06P 6.5
07P 7.55
08P 8.59
09P 9.64
10P 10.68
11P 11.72
12P 12.77
13P 13.81
14P 14.86
15P 15.9
16P 16.94
18P 19.03
