Spring Terminal Block for Automation

Spring Terminal Block Automation System Wiring

Rated current: 12A
Rated voltage: 300V
Wire range: 20-12AWG
Pitch: 5.0mm
Montage : Soudure à la vague

Ajouter au devis

Certification des produits

Compatibilité de remplacement

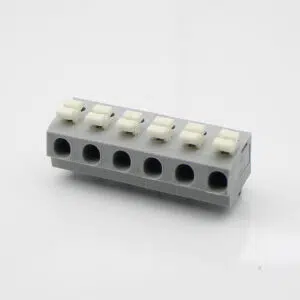

  • General Type: 5.0mm pitch Fixed PCB Spring Block with Push Buttons
  • Alternative Models: DG202

Avantages du produit

  • ☑ Push-button actuators allow for simple, tool-free wire termination.
  • ☑ Accepts wire gauges up to 2.5mm² for higher current applications.
  • ☑ A user-friendly and reliable solution for fixed PCB connections.

Scénarios d'application

  • Alimentations
  • Industrial controls
  • Systèmes CVC

Capacité de connexion

AWG 18~3AWG
Couple 7.9N.m





Paramètres électriques UL

Tension nominale (B) 600V
Tension nominale (C) 600V
Tension nominale (D) 600V
Courant nominal (B) 115A
Courant nominal (D) 5A
Courant nominal (C) 115A





Propriétés de ltem

Type d'installation Soudage de circuits imprimés
Méthode de connexion Raccordement à vis
Tournevis Phillips screwdriver
filetage de la vis M6
Pitch 5mm
Nombre de potentiels 2-24P
Enfichable ou non non
Nombre de lignes 1





Données sur les matériaux

Éléments environnementaux Conforme à REACH/RoHS
Matériel de contact cuivre
Point de contact surface métallique étamé
Matériaux d'isolation PBT
Groupe de matériaux isolants Ⅲa
Indice d'inflammabilité UL94V-0





Essais mécaniques

Spécification de l'essai UL1059





Données environnementales

Température ambiante (fonctionnement) -40℃~120℃(en fonction de la courbe de déclassement)



Marque AOSI
Unité d'emballage 100
Quantité minimale de commande 50
Poids des produits (g) :
01P 1.21
02P 2.19
03P 3.17
04P 3.95
05P 4.94
06P 5.93
07P 6.91
08P 7.9
09P 8.89
10P 9.88
11P 10.87
12P 11.85
14P 13.83
15P 14.82
16P 15.8
18P 17.78
20P 19.82
27P 26.67
FS2.5-XX-500-06AOSI.pdf
Télécharger le PDF
