Casa  >  Morsettiere  >  Morsettiera a molla  >  FS1.5-XX-750-02

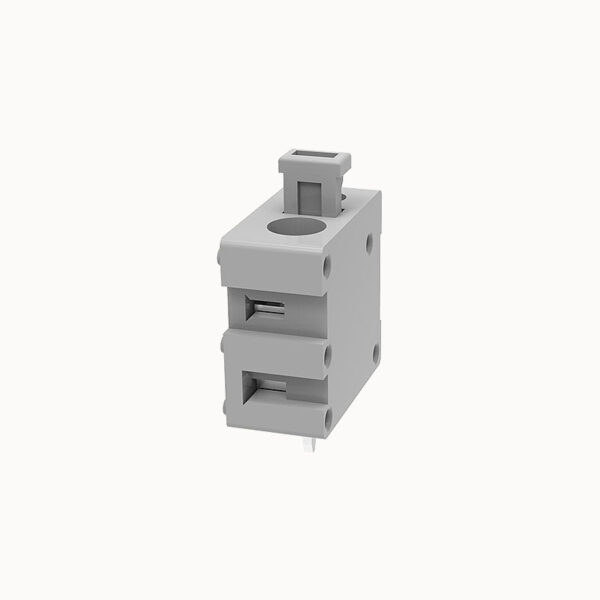

Morsettiera a pressione

Push in Terminal Block Tool free Wiring for Power Distribution

Corrente nominale: 10A
Tensione nominale: 300 V
Gamma di fili: 26-14AWG
Pitch: 7.5mm
Montaggio: Saldatura ad onda

Aggiungi al preventivo

Certificazione del prodotto

Opzione piazzola: 5,00 mm / 5,08 mm

Morsettiera verticale a vite inseribile con lati chiusi.

Compatibilità della sostituzione

  • Series Description: 7.5mm pitch Fixed PCB Spring Terminal Block (Vertical)
  • Alternative Models: DG211V

Vantaggi del prodotto

  • ☑ Wide 7.5mm pitch provides excellent clearance for power applications.
  • ☑ Vertical wire entry helps to save space on crowded printed circuit boards.
  • ☑ Proven cage-clamp technology ensures a secure, long-term connection.

Scenari di applicazione

  • Alimentatori
  • Frequency inverters
  • Sistemi di controllo industriale

Capacità di connessione

Sezione del conduttore solido 0,2~1,5 mm²
Sezione del conduttore flessibile 0,2~1,5 mm²
AWG 26~16AWG
Lunghezza della striscia 8 mm





Parametri elettrici UL

Tensione nominale (B) 300V
Tensione nominale (D) 300V
Corrente nominale (B) 8A
Corrente nominale (D) 8A





Parametri elettrici lEC

Tensione nominale 250V
Corrente nominale 15A
Tensione nominale (III/2) 250V
Tensione nominale di sovratensione(III/2) 2KV





Proprietà ltem

Direzione del collegamento 90°
Tipo di installazione Saldatura di PCB
Disposizione dei pin Singola fila in linea retta
Metodo di connessione Attacco a molla push-in
Piazzola 7,5 mm
Numero di potenziali 2-24P
Collegabile o meno no
Numero di righe 1





Dati del materiale

Articoli ambientali Conforme a REACH/RoHS
Materiale di contatto Lega di rame
Punto di contatto superficie metallica stagnato
Materiali isolanti PA66
Gruppo di materiali isolanti Ⅰ
Grado di infiammabilità UL94V-0







Test meccanici

Specifiche del test UL1059/IEC60998





Dati ambientali

Temperatura ambiente (funzionamento) -40℃~105℃ (a seconda della curva di declassamento)



Unità di imballaggio 500
MOQ 30
Peso (senza imballaggio)

FS1.5-XX-750-02AOSI.pdf
Scaricamento PDF
