Casa  >  Morsettiere  >  Morsettiera a molla  >  FS1.5-XX-500-13

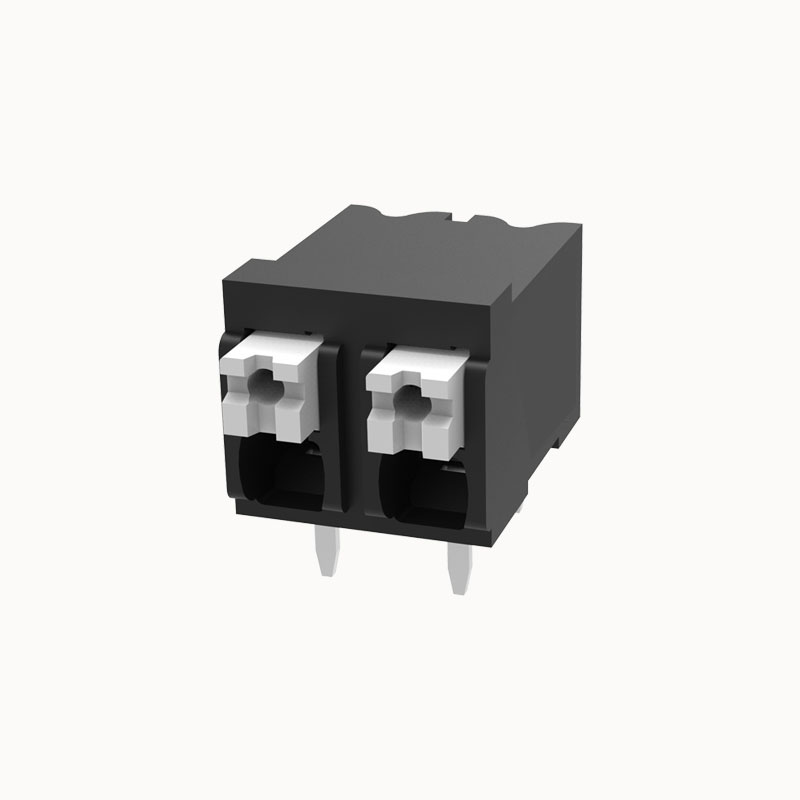

Morsettiera a molla alternativa a Dinkle

Morsettiera a molla alternativa a Dinkle Bloccaggio laterale fissaggio sicuro

Corrente nominale: 17,5A
Tensione nominale (III/2): 320V
Sezione: 1,5mm²
Passo: 5,0mm

Aggiungi al preventivo

Certificazione del prodotto

Compatibilità della sostituzione

  • Tipo generale: Morsettiera a molla fissa per PCB THR con passo 5,0mm (ad angolo)
  • Modelli alternativi: DG212R-THR

Vantaggi del prodotto

  • ☑ L'ingresso del filo ad angolo offre un'esperienza di cablaggio intuitiva ed ergonomica.
  • ☑ Adatta per saldatura automatizzata Through-Hole Reflow (THR).
  • ☑ Una combinazione perfetta di efficienza produttiva e facilità d'uso.

Scenari di applicazione

  • Dispositivi cablati in campo
  • Moduli di interfaccia e comunicazione
  • Sistemi di automazione degli edifici

Capacità di connessione

Sezione del conduttore solido 0,2~1,5 mm²
Sezione del conduttore flessibile 0,2~1,5 mm²
AWG 28~14AWG
Lunghezza della striscia 9 mm





Parametri elettrici UL

Tensione nominale (B) 300V
Tensione nominale (D) 300V
Corrente nominale (B) 12A
Corrente nominale (D) 10A





Parametri elettrici lEC

Tensione nominale 200V
Tensione nominale (III/3) 200V
Corrente nominale 17.5A
Tensione nominale (III/2) 200V
Tensione nominale (II/2) 320V
Tensione nominale di sovratensione (III/3) 2,5KV
Tensione nominale di sovratensione(III/2) 2,5KV
Tensione nominale di sovratensione(II/2) 2,5KV





Proprietà ltem

Tipo di installazione Saldatura di PCB
Disposizione dei pin Doppia fila in linea retta
Metodo di connessione Attacco a molla push-in
Piazzola 5 mm
Numero di potenziali 2-24P
Collegabile o meno no
Numero di righe 1





Dati del materiale

Articoli ambientali Conforme a REACH/RoHS
Materiale di contatto rame
Punto di contatto superficie metallica stagnato
Zona di contatto superficie metallica stagnato
Materiali isolanti Materiali resistenti alle alte temperature
Colore della conchiglia Nero
Grado di infiammabilità UL94V-0





Dati ambientali

Temperatura ambiente (funzionamento) -40℃~125℃ (a seconda della curva di declassamento)
-40℃~130℃ (a seconda della curva di declassamento)
Temperatura ambiente (stoccaggio / trasporto) -40℃~70℃



Marchio AOSI
Unità di imballaggio 100
Quantità minima ordinabile 50
Peso dei prodotti (g):
02P 1.08
03P 1.62
04P 2.16
05P 2.7
06P 3.24
07P 3.78
08P 4.32
09P 4.86
10P 5.4
11P 5.94
12P 6.48
13P 7.02
14P 7.56
15P 8.1
16P 8.64
17P 9.18
18P 9.72
19P 10.26
20P 10.8
21P 11.34
22P 11.88
23P 12.42
24P 12.96
FS1.5-XX-500-13AOSI.pdf
Scaricamento PDF
