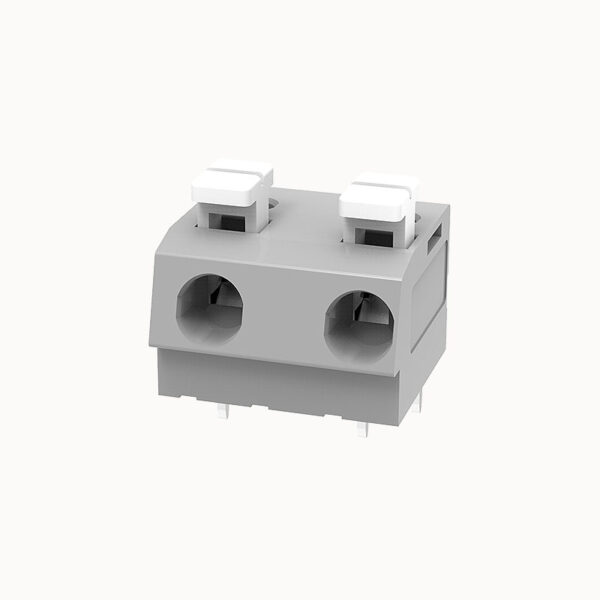

スプリング端子台｜UL認定｜FS2.5-XX-1000-06 - AOSI端子台・モジュールメーカー｜産業用接続ソリューション

> ターミナルブロック > スプリング端子台 > FS2.5-XX-1000-06

スプリング端子台

スプリング端子台 Ul認可

定格電流：12A
定格電圧：300V
ワイヤー範囲：20-12AWG
ピッチ：10.0mm
実装：ウェーブはんだ付け

モデル

ポジション

見積りに追加

製品認証

交換互換性

シリーズ概要10mm超広幅ピッチ固定式押しボタン付PCBスプリングブロック

製品の利点

☑ プッシュボタン操作により、ハイパワーケーブルを工具なしで配線できます。
☑ 10mmピッチで、高電圧回路用の優れた電気絶縁性を確保。
☑ 現場での設置とメンテナンスを簡素化。

アプリケーション・シナリオ

パワーエレクトロニクス
開閉装置および制御装置
無停電電源装置 (UPS)

電気パラメータ UL

定格電圧 (B)	300V
定格電圧 (D)	300V
定格電流 (B)	16A
定格電流 (D)	16A

電気パラメーター lEC

定格電圧	300V
定格電流	16A
定格電圧(III/2)	300V
定格サージ電圧(III/2)	4KV

ltemプロパティ

設置タイプ	PCB溶接
ピン配列	2列のミスアライメント
接続方法	プッシュ・イン・スプリング接続
ピッチ	10mm
ポテンシャル数	2-24P
プラグ可能かどうか	いいえ
行数	1

材料データ

環境項目	REACH/RoHS対応
接触材料	銅合金
接点金属表面	錫メッキ
断熱材	PA66
断熱材グループ	Ⅰ
難燃性	UL94V-0

機械試験

テスト仕様

UL1059/IEC60998

環境データ

周囲温度（動作時）

-40℃~105℃（ディレーティングカーブによる）

梱包ユニット	500
MOQ	30
重量（パッケージ含まず）	2.19

FS2.5-XX-1000-06AOSI.pdf

必要な端子台が見つかりませんか？当社の製品スペシャリストが技術サポートとオーダーメイドのソリューションでお客様をサポートします。すべてのお問い合わせに迅速かつプロフェッショナルに対応します。
